Деформационные швы в аэропортовых покрытиях: технические решения для взлетно-посадочных полос
Вопрос применения деформационных швов в аэропортовых покрытиях представляет собой одну из наиболее ответственных задач в аэродромном строительстве. Отечественные проектировщики часто поднимают проблему проектирования швов для взлетно-посадочных полос, рулежных дорожек и перронов, что особенно актуально в условиях экстремальных нагрузок от воздушных судов, температурных воздействий и требований к безопасности полетов. Неправильное проектирование аэропортовых швов может привести к катастрофическим последствиям.
Деформационные швы в аэропортовых покрытиях должны обеспечивать компенсацию температурных расширений, воспринимать динамические нагрузки от воздушных судов и сохранять герметичность под воздействием авиационного топлива и масел. Современные решения включают стальные компенсаторы, полимерные системы и комбинированные технологии.
Классификация аэропортовых швов
По функциональному назначению:
- Температурные швы ВПП (взлетно-посадочных полос)
- Осадочные швы рулежных дорожек
- Конструкционные швы перронов
- Компенсационные швы мест стоянок ВС
По конструктивному исполнению:
- Стальные зубчатые компенсаторы
- Резиновые профильные системы
- Полимерные инъекционные швы
- Композитные гибридные решения
Нормативная база и технические требования
Согласно СП 115.13330.2017 "Аэродромы", деформационные швы должны соответствовать следующим требованиям:
Прочностные характеристики:
- Несущая способность: не менее 250 кН/м² для ВПП
- Усталостная долговечность: ≥ 500 000 циклов нагружения
- Сопротивление сдвигу: ≥ 1.5 МПа
- Адгезия к бетону: ≥ 2.0 МПа
Эксплуатационные параметры:
- Температурный диапазон: -50°C до +70°C
- Стойкость к Jet-A топливу: ≥ 24 часов
- Устойчивость к маслам и гидравлическим жидкостям
- Сопротивление истиранию: ≤ 0.1 мм/год
Таблица 1. Технические требования к швам аэропортовых покрытий
| Параметр | Требования ВПП | Требования РД | Нормативный документ |
|---|---|---|---|
| Нагрузка на шов | До 250 кН/м² | До 150 кН/м² | СП 115.13330.2017 |
| Температурный диапазон | -50°C до +70°C | -50°C до +70°C | ГОСТ 30635-99 |
| Стойкость к топливу | ≥ 24 часа | ≥ 12 часов | СП 28.13330.2017 |
| Устойчивость к удару | ≥ 50 Дж | ≥ 30 Дж | ГОСТ 30674-99 |
| Шероховатость поверхности | ≤ 0.3 мм | ≤ 0.5 мм | СП 115.13330.2017 |
Расчетные параметры и методики
Расчет температурных деформаций:
- Линейное расширение бетона: α = 10×10⁻⁶ 1/°C
- Максимальный температурный перепад: ΔT = 80°C
- Расчетное удлинение: ΔL = L × α × ΔT
- Для ВПП длиной 3000 м: ΔL = 3000 × 10×10⁻⁶ × 80 = 2.4 м
Расчет нагрузок от воздушных судов:
- Давление в пневматиках: 1.2-1.5 МПа
- Контактная площадь: 0.8-1.2 м²
- Динамический коэффициент: 1.5-2.0
- Расчетная нагрузка: P = (Вес ВС / Количество стоек) × Kдин
Материалы и технологии
Бетонные компенсаторы:
- Марка бетона не ниже В35
- Морозостойкость F300
- Водонепроницаемость W8
- Арматура класса А500С
- Защитный слой не менее 50 мм
- Нержавеющая сталь 12Х18Н10Т
- Толщина листа 8-12 мм
- Сварные соединения категории КС-3
- Антикоррозионная защита цинкование + покраска
Полимерные компенсаторы:
- Полиуретан марки PUR-80
- Твердость по Шору 80-90
- Прочность на разрыв ≥ 40 МПа
- Удлинение при разрыве ≥ 400%
Технология устройства швов
Подготовка основания:
- Планировка и уплотнение грунта
- Устройство дренажного слоя
- Укладка геотекстиля
- Монтаж арматурных каркасов
Бетонирование:
- Укладка бетона слоями 30-40 см
- Виброуплотнение игольчатыми вибраторами
- Контроль температуры бетона
- Уход за бетоном (увлажнение, укрытие)

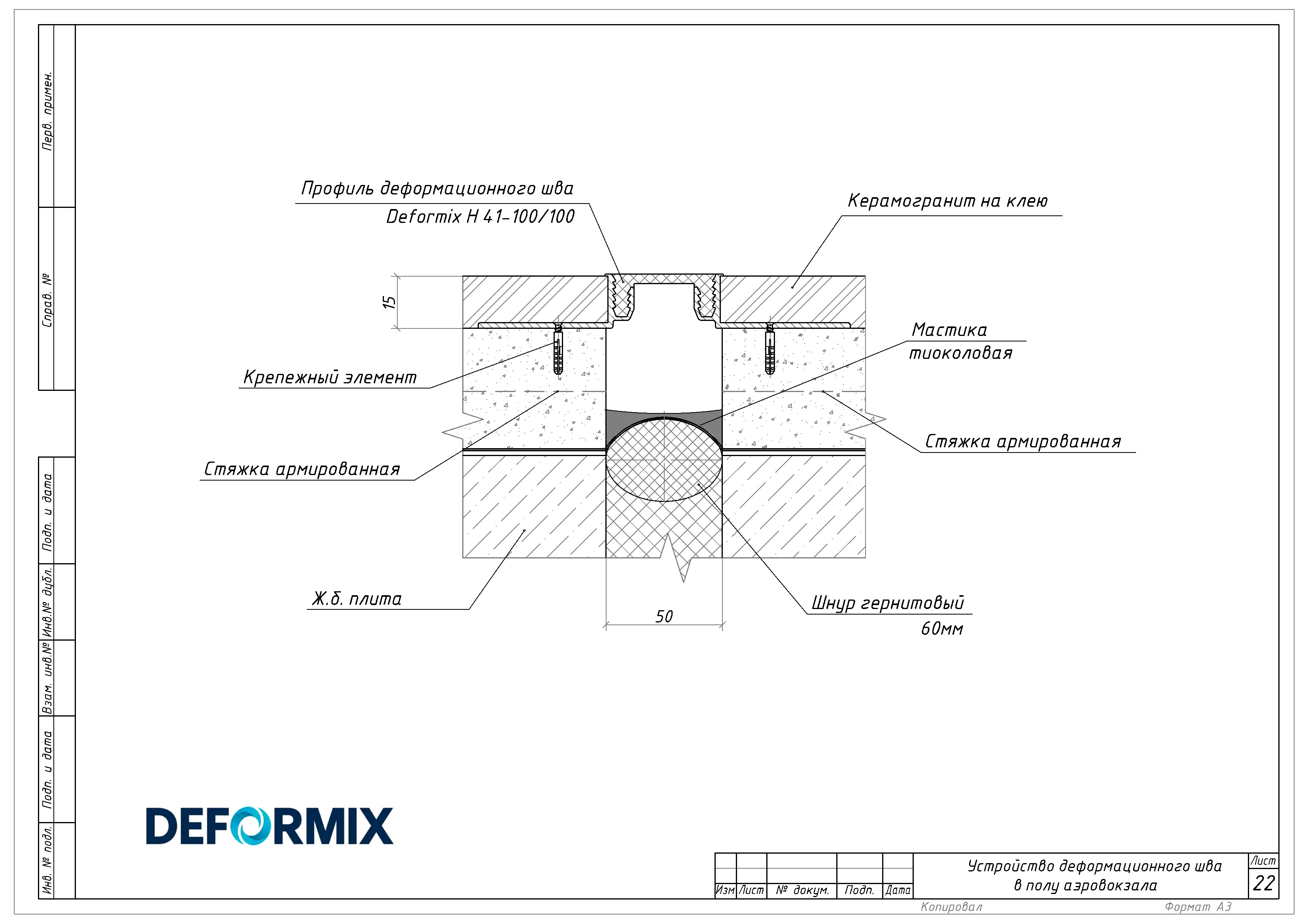

Монтаж компенсаторов:
- Установка опалубки
- Монтаж стальных элементов
- Заливка полимерных составов
- Контроль геометрии и ровности
Контроль качества и приемка
Входной контроль:
- Сертификаты на материалы
- Испытания образцов
- Проверка геометрии элементов
- Контроль сварных соединений
Операционный контроль:
- Геодезическая съемка
- Контроль толщины слоев
- Проверка уплотнения
- Измерение температуры
Приемочный контроль:
- Испытания нагружением
- Измерение деформаций
- Контроль ровности
- Проверка герметичности
Эксплуатация и обслуживание
Плановые осмотры:
- Ежедневный визуальный контроль
- Еженедельные измерения
- Ежемесячные детальные обследования
- Ежегодные комплексные проверки
Техническое обслуживание:
- Очистка швов от загрязнений
- Замена уплотнителей
- Ремонт поврежденных участков
- Восстановление покрытия
Мониторинг состояния:
- Датчики деформаций
- Системы телеметрии
- Аналитическая обработка данных
- Прогнозирование остаточного ресурса
📋 Заключение
Деформационные швы в аэропортовых покрытиях требуют комплексного подхода к проектированию, строительству и эксплуатации. Современные технологии позволяют создавать надежные и долговечные решения, обеспечивающие безопасность воздушного движения. Ключевыми факторами успеха являются правильный выбор материалов, точный расчет параметров и строгий контроль качества на всех этапах.
