Складские полы: виды, требования и устройство деформационных швов

Складские полы — один из ключевых элементов логистической инфраструктуры, определяющий эффективность работы склада и срок его эксплуатации. Полы складов испытывают интенсивные механические нагрузки от погрузочной техники, стеллажей и хранимых грузов. Грамотное проектирование с учётом деформационных швов обеспечивает долговечность покрытия и безаварийную эксплуатацию.

Классификация складских полов

По типу основания

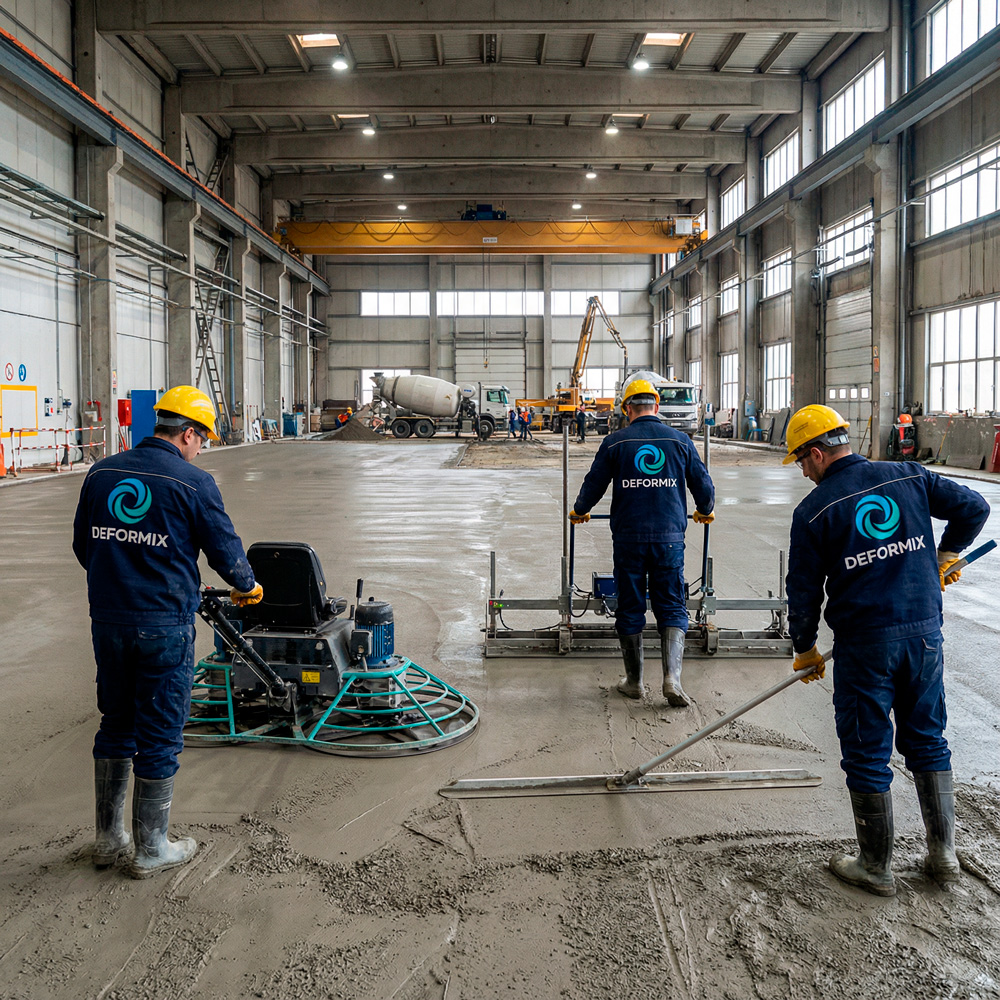

Полы по грунту — укладываются непосредственно на уплотнённое грунтовое основание. Наиболее распространённый тип для одноэтажных складов.

Полы по перекрытиям — устраиваются на железобетонных плитах перекрытий в многоэтажных складских комплексах и на эксплуатируемых кровлях.

По конструкции

Тип пола	Толщина	Несущая способность	Применение
Бетонный с топпингом	150–250 мм	50–150 кН/м²	Склады класса А, B
Полимерный	2–6 мм на бетон	До 100 кН/м²	Чистые склады, фармацевтика
Бетонный армированный	180–300 мм	100–200 кН/м²	Тяжёлое производство
Фибробетонный	150–200 мм	80–120 кН/м²	Склады с умеренными нагрузками
Асфальтобетонный	100–150 мм	До 50 кН/м²	Открытые площадки

По классу склада

Склады класса А — современные логистические комплексы:

Нагрузка на пол: от 50 кН/м² (5 т/м²)
Ровность: DIN 15185 или FM2
Пылеотделение: минимальное
Химстойкость: к ГСМ, моющим средствам

Склады класса B — качественные склады:

Нагрузка на пол: от 40 кН/м²
Ровность: FM3
Стандартные требования к покрытию

Склады класса C и ниже — бюджетные склады:

Нагрузка на пол: 20–40 кН/м²
Минимальные требования к ровности

Нагрузки на складские полы

Виды нагрузок

Равномерно распределённая нагрузка — от паллет, ящиков, рассредоточенного груза. Измеряется в кН/м² или т/м².

Сосредоточенная (точечная) нагрузка — от стоек стеллажей, опор оборудования. Измеряется в кН на опору.

Колёсная нагрузка — от погрузчиков, штабелёров, тележек. Зависит от типа колёс и массы техники.

Динамическая нагрузка — от движущейся техники. Учитывается коэффициентом динамичности 1,2–1,5.

Типичные значения нагрузок

Источник нагрузки	Статическая	Динамическая
Паллетные стеллажи (1 стойка)	40–100 кН	—
Мезонин (1 стойка)	50–150 кН	—
Электроштабелёр	30–50 кН на ось	40–65 кН
Вилочный погрузчик 2 т	40–60 кН на ось	55–80 кН
Ричтрак	80–120 кН на ось	100–150 кН
Высотный штабелёр	100–150 кН на ось	130–200 кН

Деформационные швы в складских полах

Почему швы необходимы

Бетонные полы подвержены деформациям:

Температурные деформации — при изменении температуры бетон расширяется и сжимается. Коэффициент линейного расширения бетона: 10×10⁻⁶ 1/°C. При температурном перепаде 40°C плита длиной 30 м изменяется на 12 мм.

Усадочные деформации — при твердении бетон уменьшается в объёме. Усадка составляет 0,3–0,5 мм/м. Для плиты 30 м это 9–15 мм.

Осадочные деформации — при неравномерной осадке грунта или разной нагрузке на участки пола.

Без деформационных швов в полу появляются хаотичные трещины, которые:

Ухудшают эксплуатационные характеристики
Создают неровности под колёсами техники
Приводят к разрушению кромок
Снижают несущую способность

Типы швов в складских полах

Температурно-усадочные швы — нарезаются в стяжке для контролируемого трещинообразования. Глубина 1/4–1/3 толщины плиты.

Деформационные (температурные) швы — проходят через всю толщу плиты, разделяя её на независимые секции.

Конструкционные швы — образуются при поэтапной заливке бетона.

Изоляционные швы — отделяют пол от стен, колонн, фундаментов оборудования.

Шаг деформационных швов

Расстояние между швами определяется:

Температурным режимом склада
Толщиной плиты
Армированием
Типом основания

Условия	Шаг швов
Отапливаемый склад, армированный пол	30–36 м
Отапливаемый склад, фибробетон	24–30 м
Неотапливаемый склад	18–24 м
Открытая площадка	12–18 м

Расположение швов

Принципы размещения:

По осям колонн здания
Параллельно основным проездам
С учётом расположения стеллажей (швы не под стойками)
С учётом траектории движения техники

Профили Deformix для складских полов

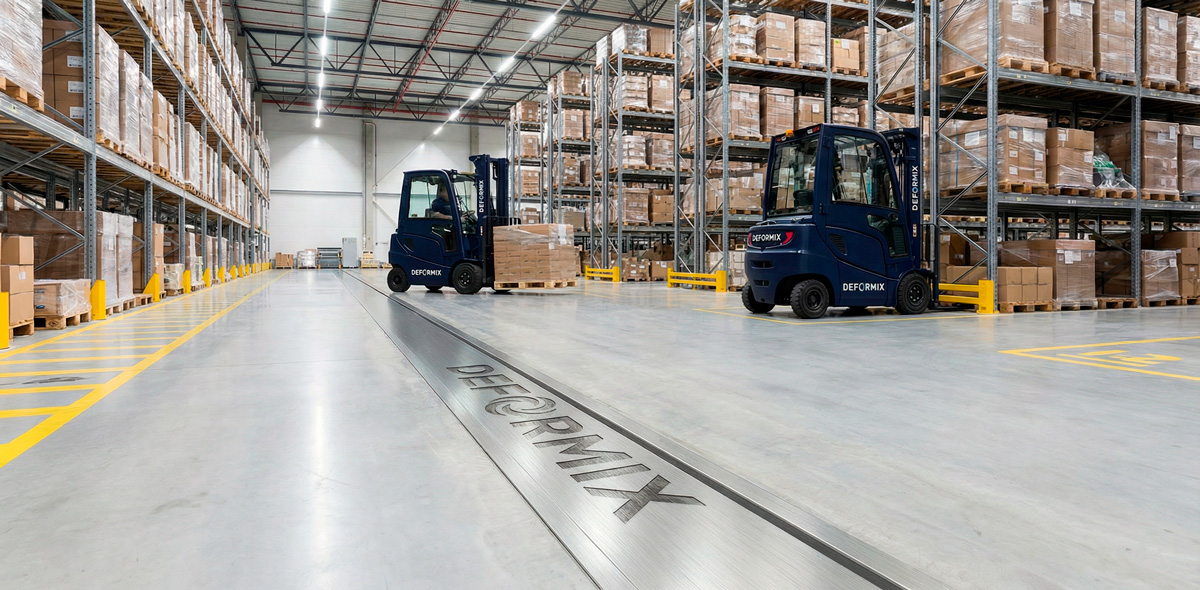

Деформационные швы для складов и высоких нагрузок

Серия Н 21 (ДШКА) — основная серия для складов

Профили серии Н 21 — оптимальное решение для складов классов А и B.

Технические характеристики:

Допустимая нагрузка: до 1,2 МПа
Ширина шва: 20–200 мм
Толщина покрытия: 15–215 мм
Компенсатор: ТЭП (износостойкий)
Метод монтажа: закладной

Допустимая техника:

Вилочные погрузчики ✓
Электроштабелёры ✓
Ричтраки ✓
Грузовые автомобили ✓

Рекомендуемые модификации:

Deformix Н 21-50/030 — ширина 30 мм, толщина покрытия 50 мм
Deformix Н 21-75/050 — ширина 50 мм, толщина 75 мм
Deformix Н 21-100/090 — ширина 90 мм, толщина 100 мм

Серия В 25 (ДШН) — для тяжёлых складов

Для складов с тяжёлой техникой и высокими нагрузками.

Характеристики:

Допустимая нагрузка: до 2,5 МПа
Ширина шва: 30–80 мм
Компенсатор: износостойкая резина

Применение: контейнерные терминалы, склады металлопроката, тяжёлое машиностроение.

Серия Н 44 (ДША Т) — для холодных складов

Для неотапливаемых и холодильных складов.

Характеристики:

Допустимая нагрузка: до 2,0 МПа
Морозостойкость: до -40°C
Компенсатор: алюминий (не боится мороза)

Особенности устройства швов на складах

Согласование со стеллажами

Деформационные швы не должны проходить под стойками стеллажей:

Минимальное расстояние от шва до стойки: 300 мм
При невозможности — использование компенсаторов в анкерах стоек
Согласование схемы швов с проектом стеллажей на этапе проектирования

Защита кромок

На складах кромки швов подвергаются интенсивному воздействию колёс. Профили Deformix обеспечивают:

Защиту бетонных кромок от сколов
Плавный наезд техники
Равномерное распределение нагрузки

Требования к ровности

В зоне шва должна соблюдаться ровность:

Перепад высот между профилем и полом: не более 2 мм
Отклонение профиля по высоте: не более ±1 мм

Эксплуатация и обслуживание

Регулярный осмотр

Периодичность: 1 раз в квартал
Контроль состояния компенсаторов
Проверка на наличие сколов и повреждений
Выявление посторонних предметов в швах

Очистка

Удаление мусора, упаковочных материалов
Промывка водой (при необходимости)
Исключение попадания абразивных частиц

Ремонт

Замена повреждённых участков компенсатора
Восстановление кромок бетона
Замена профиля при критическом износе

Правильно спроектированные и защищённые профилями Deformix деформационные швы обеспечивают безаварийную эксплуатацию складского пола в течение 25–50 лет.
Статья 2: Складские полы — методика расчёта несущей способности
text

Складские полы — методика расчёта несущей способности

Расчёт несущей способности складского пола — обязательный этап проектирования, определяющий толщину плиты, тип армирования и шаг деформационных швов. Недостаточная несущая способность приводит к трещинам, просадкам и разрушению пола. Избыточная — к неоправданным затратам. В этой статье рассмотрим методику расчёта согласно действующим нормативам.

Нормативная база

Расчёт несущей способности выполняется в соответствии с:

СП 29.13330.2011 «Полы»
СП 20.13330.2016 «Нагрузки и воздействия»
СП 63.13330.2018 «Бетонные и железобетонные конструкции»
Пособие по проектированию полов (к СНиП 2.03.13-88)

Виды нагрузок для расчёта

Равномерно распределённая нагрузка

Нагрузка от складируемого груза, равномерно распределённого по площади. Единица измерения: кН/м² или кПа.

Формула приведения:

[ q = \frac{G}{A} ]

Где:

(q) — распределённая нагрузка, кН/м²
(G) — масса груза, кН
(A) — площадь опирания, м²

Типичные значения:

Лёгкие товары (одежда, электроника): 10–20 кН/м²
Средние товары (продукты, бытовая техника): 30–50 кН/м²
Тяжёлые товары (металл, стройматериалы): 80–150 кН/м²

Сосредоточенная нагрузка

Нагрузка от стоек стеллажей, оборудования, сосредоточенная на малой площади.

Площадь распределения:

Сосредоточенная нагрузка распределяется под углом 45° через толщину плиты:

[ A_{расп} = (a + 2h) \times (b + 2h) ]

Где:

(a, b) — размеры опорной площадки, м
(h) — толщина плиты, м

Пример: стойка стеллажа с опорой 100×100 мм, плита 200 мм:
[ A_{расп} = (0,1 + 2 \times 0,2) \times (0,1 + 2 \times 0,2) = 0,5 \times 0,5 = 0,25 \text{ м}^2 ]

Колёсная нагрузка

Нагрузка от колёс погрузочной техники.

Расчётная нагрузка на колесо:

[ P_{кол} = \frac{G_{тех} + G_{гр}}{n_{кол}} \times k_{дин} ]

Где:

(G_{тех}) — масса техники, кН
(G_{гр}) — масса груза, кН
(n_{кол}) — количество колёс
(k_{дин}) — коэффициент динамичности (1,2–1,4)

Давление на пол:

[ p = \frac{P_{кол}}{A_{пятна}} ]

Площадь пятна контакта зависит от типа колеса:

Пневматическое: (A = 0,8 \times D \times B) (D — диаметр, B — ширина)
Суперэластик: (A = 0,3 \times D \times B)
Бандажное: (A = 0,1 \times D \times B)

Расчёт плиты пола по грунту

Исходные данные

Для расчёта необходимы:

Нагрузки (распределённые, сосредоточенные, колёсные)
Характеристики грунта (модуль деформации, коэффициент постели)
Характеристики бетона (класс, прочность)
Схема армирования

Метод на упругом основании

Плита рассматривается как балка (плита) на упругом Винклеровом основании.

Коэффициент постели основания:

[ k_s = \frac{E_0}{H_а \times (1 - \nu^2)} ]

Где:

(E_0) — модуль деформации грунта, МПа
(H_а) — активная глубина сжимаемой толщи, м
(\nu) — коэффициент Пуассона грунта

Ориентировочные значения (k_s):

Тип грунта	(k_s), МН/м³
Песок рыхлый	10–20
Песок средней плотности	30–50
Песок плотный	60–100
Глина мягкая	15–30
Глина полутвёрдая	50–80
Щебёночная подготовка	100–150

Расчёт на изгиб

Изгибающий момент от сосредоточенной нагрузки:

[ M = \frac{P}{4} \times \left(1 + 0,5 \times \ln\frac{r_0}{r}\right) ]

Где:

(P) — сосредоточенная нагрузка, кН
(r_0) — радиус жёсткости плиты, м
(r) — радиус площадки нагружения, м

Радиус жёсткости:

[ r_0 = \sqrt[4]{\frac{E_b \times h^3}{12 \times (1-\nu_b^2) \times k_s}} ]

Где:

(E_b) — модуль упругости бетона, МПа
(h) — толщина плиты, м
(\nu_b) — коэффициент Пуассона бетона (0,2)

Требуемая толщина плиты

По условию прочности:

[ h_{req} = \sqrt{\frac{6 \times M}{R_{bt} \times b}} ]

Где:

(M) — расчётный изгибающий момент, кН·м
(R_{bt}) — расчётное сопротивление бетона растяжению, МПа
(b) — ширина расчётного сечения, м

Пример расчёта

Исходные данные:

Нагрузка от стойки стеллажа: P = 80 кН
Размер опоры: 150×150 мм
Бетон класса B30: (R_{bt}) = 1,15 МПа
Коэффициент постели: (k_s) = 50 МН/м³

Расчёт:

Принимаем предварительную толщину h = 200 мм
Радиус жёсткости:
[ r_0 = \sqrt[4]{\frac{32500 \times 0,2^3}{12 \times 0,96 \times 50}} = 0,58 \text{ м} ]
Радиус площадки нагружения:
[ r = \sqrt{\frac{0,15 \times 0,15}{\pi}} = 0,085 \text{ м} ]
Изгибающий момент:
[ M = \frac{80}{4} \times \left(1 + 0,5 \times \ln\frac{0,58}{0,085}\right) = 20 \times 1,97 = 39,4 \text{ кН·м/м} ]
Требуемая толщина:
[ h_{req} = \sqrt{\frac{6 \times 39,4}{1150 \times 1}} = 0,45 \text{ м} = 450 \text{ мм} ]
Толщина с армированием существенно меньше — расчёт армированной плиты.

Расчёт армирования

Расчётная формула

Площадь арматуры:

[ A_s = \frac{M}{\eta \times h_0 \times R_s} ]

Где:

(M) — изгибающий момент, кН·м
(\eta) — коэффициент плеча внутренней пары (0,9)
(h_0) — рабочая высота сечения, м
(R_s) — расчётное сопротивление арматуры, МПа

Минимальное армирование

По СП 63.13330:

Минимальный процент армирования: (\mu_{min}) = 0,1%
Минимальный диаметр: Ø8 мм
Максимальный шаг: 200 мм (в зоне максимальных моментов)

Влияние деформационных швов на расчёт

Шаг швов и армирование

При расчёте учитывается размер карты (секции между швами):

Малые карты (до 6×6 м): минимальное армирование
Средние карты (6×12 м): расчётное армирование
Большие карты (более 12 м): усиленное армирование + температурные расчёты

Нагрузка в зоне шва

В зоне деформационного шва несущая способность плиты снижается:

Без профиля: снижение до 50%
С профилем Deformix: снижение 10–15%

Профили Deformix серии Н 21 передают нагрузку через компенсатор, сохраняя несущую способность шва.

Программные средства

Для сложных расчётов используются программы:

SCAD Office
Лира-САПР
PLAXIS (для грунтового основания)
Специализированные модули для промышленных полов
