Деформикс Г 77 — 14 гидроизоляционных профилей накладного монтажа (прямые и угловые), ширина шва 20–100 мм, компенсатор из ТЭП. Отличается расширенным диапазоном воспринимаемых нагрузок — от пешеходных до погрузчиков на пневмошинах.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|
 | Г 77-0/020 | 20 | 190 | 190 | 7 | — | прямой |

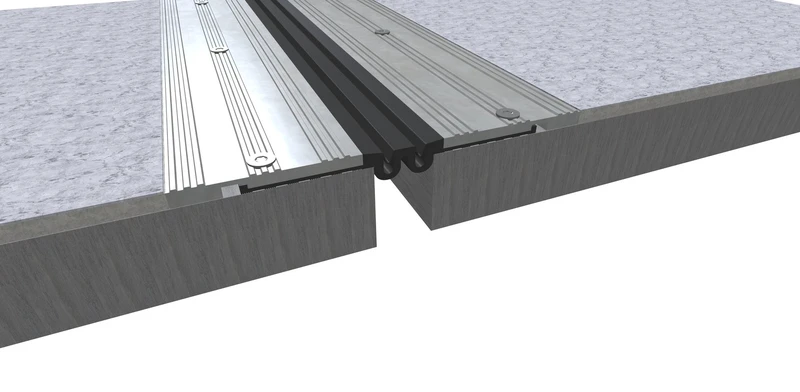

 | Г 77-0/030 | 30 | 200 | 200 | 7 | — | прямой |

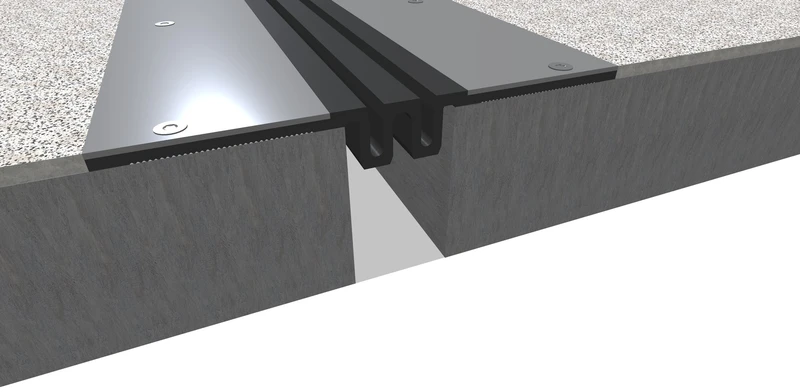

 | Г 77-0/050 | 40–60 | 240 | 240 | 0 | 2.10 | прямой |
 | Г 77-0/050 | 50 | 220 | 220 | 7 | — | прямой |

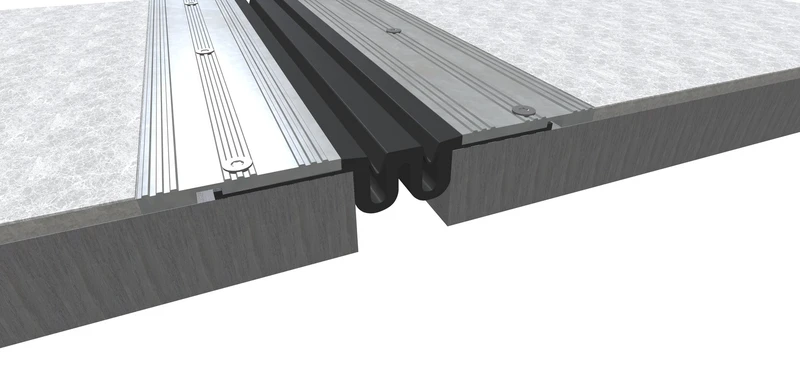

 | Г 77-0/070 | 70 | 240 | 240 | 7 | — | прямой |

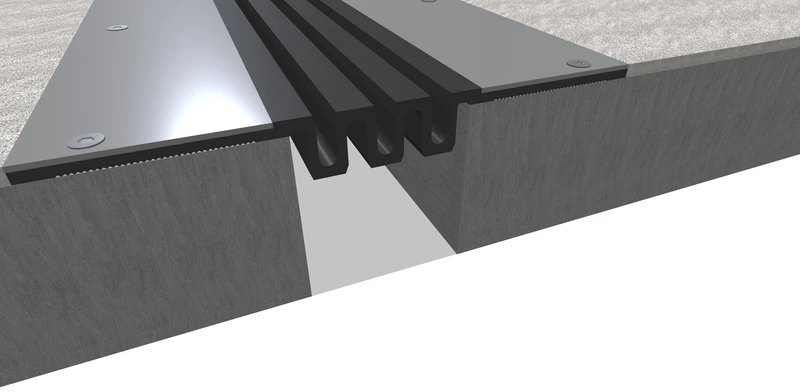

 | Г 77-0/080 | 70–90 | 270 | 270 | 0 | 1.50 | прямой |

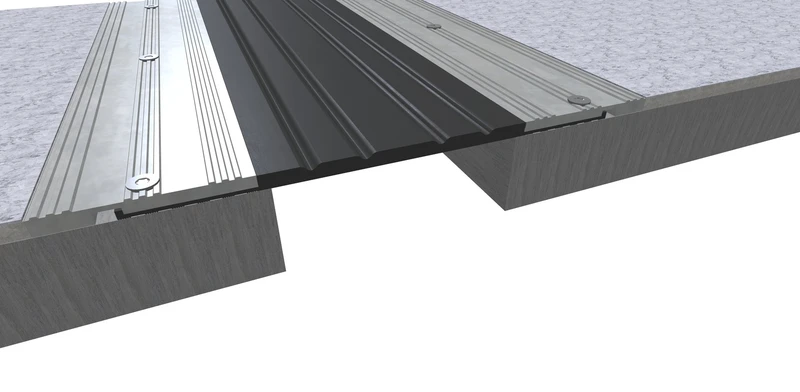

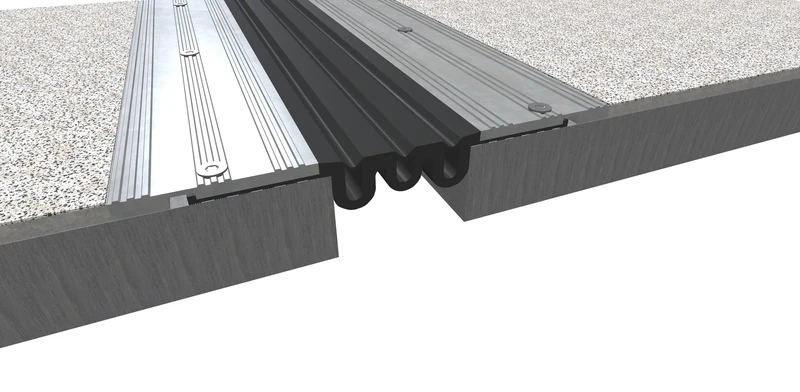

 | Г 77-0/100 | 100 | 270 | 270 | 7 | — | прямой |
 | Г 77-0/100 | 100 | 270 | 270 | 7 | — | прямой |

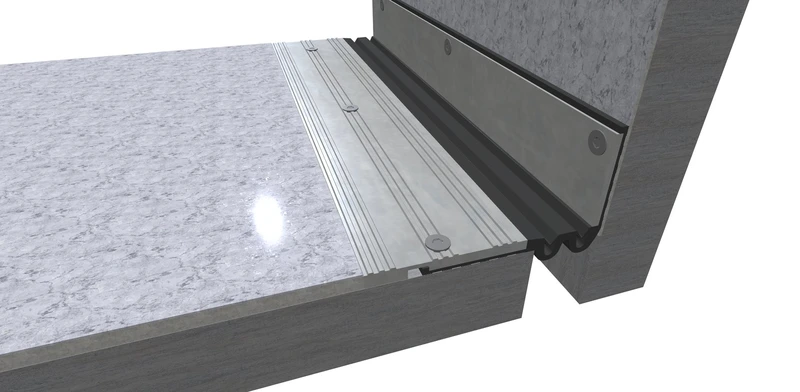

 | Г 77-0-УГЛ/020 | 20 | — | — | 7 | — | угловой |

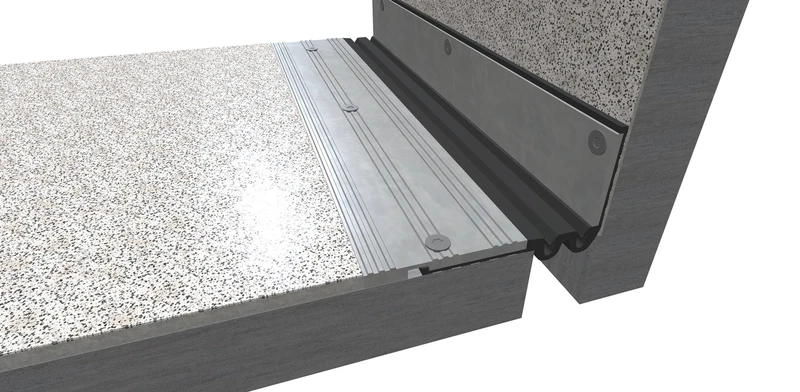

 | Г 77-0-УГЛ/030 | 30 | — | — | 7 | — | угловой |

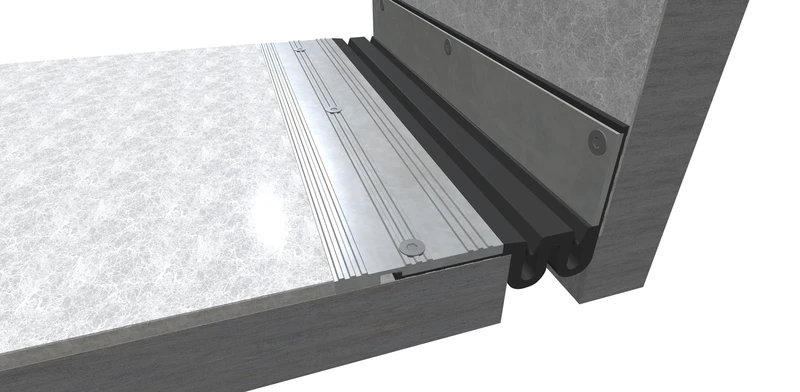

 | Г 77-0-УГЛ/050 | 50 | — | — | 7 | — | угловой |

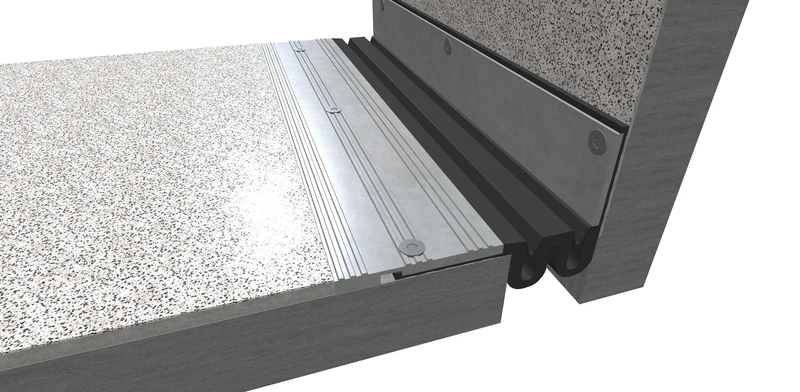

 | Г 77-0-УГЛ/070 | 70 | — | — | 7 | — | угловой |

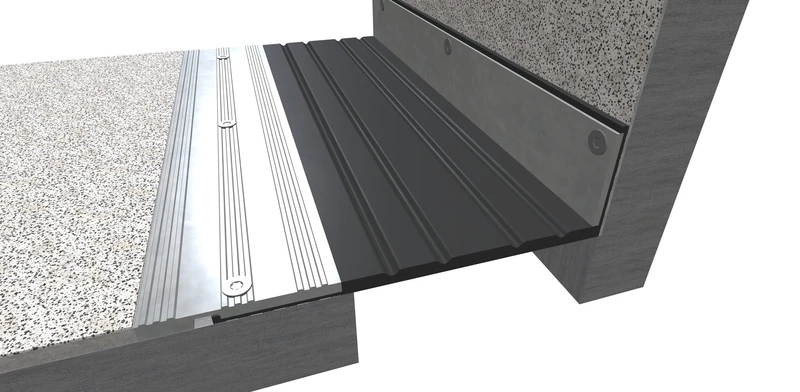

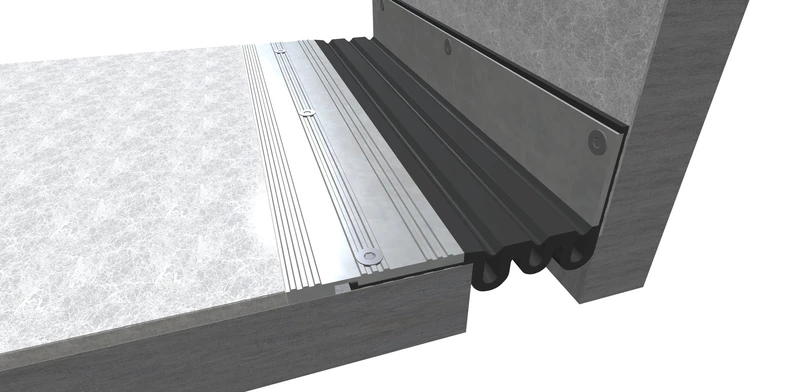

 | Г 77-0-УГЛ/100 | 100 | — | — | 7 | — | угловой |
 | Г 77-0-УГЛ/100 | 100 | — | — | 7 | — | угловой |
Серия Деформикс Г 77 — 14 типоразмеров гидроизоляционных профилей накладного монтажа, прямого и углового исполнения, с шириной шва от 20 мм до 100 мм. Компенсатор выполнен из термоэластопласта (ТЭП). Отличительная черта серии — расширенный диапазон воспринимаемых нагрузок: помимо пешеходного и легкового движения, автобусов и грузовиков, узел рассчитан на воздействие погрузчиков на пневмоколёсах.
Погрузчиковая нагрузка задаёт основную сферу применения: складские полы, зоны приёмки и отгрузки, внутрицеховые проезды и рампы, где по шву регулярно проходит колёсная техника с точечной передачей веса. Накладное исполнение делает серию удобной для реконструкции и ремонта — замены изношенного узла на действующем объекте без остановки соседних участков. Угловые модификации отрабатывают переходы «пол–стена» и примыкания в местах, где шов уходит на вертикаль.
Профиль крепится анкерами к готовой плите по обе стороны шва, стык с рулонной или мембранной гидроизоляцией герметизируется поверху — водонепроницаемый контур замыкается без вскрытия бетона. Такой монтаж экономит время на объектах, где перезаливка основания невозможна. Все типоразмеры серии приведены в таблице ниже.
Гидроизоляционный деформационный шов проектируют в соответствии с СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»; коррозионную стойкость узла оценивают по СП 28.13330.2017 «Защита строительных конструкций от коррозии».
Серия входит в раздел гидроизоляционные и влагостойкие профили. Близкий по монтажу вариант с развитыми монтажными полками — Деформикс Г 78; смежные накладные исполнения — Деформикс Г 79.
