Деформикс Н 38

Описание серии

Деформикс Н 38 — 54 профиля с эластичным компенсатором из термоэластопласта для узких швов шириной от 30 до 70 мм. Прямые и угловые исполнения, закладной и накладной монтаж.

Альбом технических решений.DWG

Технический лист серии Н 38.PDF

Каталоги компании.PDF

📋Показано 30 из 54 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

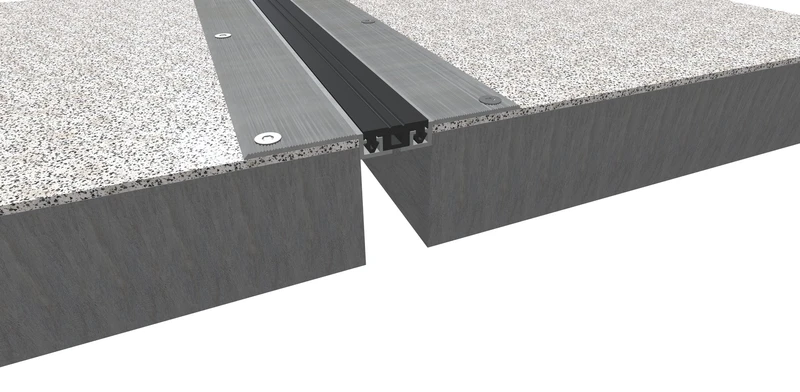

Н 38-0 / 035	35	131	—	0	0.10	прямой
Н 38-0/035	35	155	155	0	0.30	прямой
Н 38-0/035	35	155	155	0	0.30	прямой
Н 38-0/035	35	155	155	0	0.30	прямой

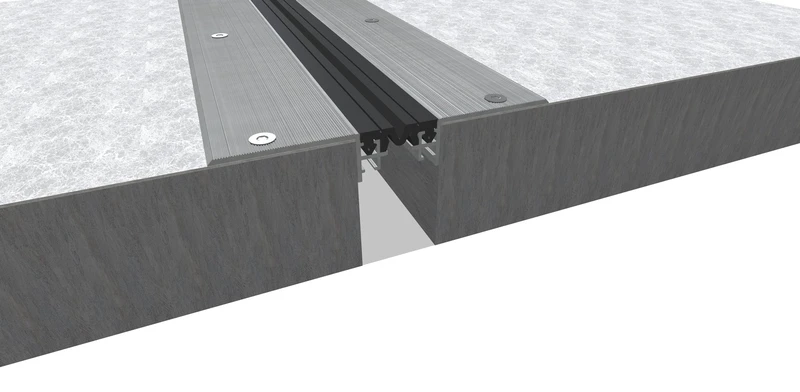

Н 38-0/040	40	160	160	0	0.30	прямой
Н 38-0/040	40	160	160	0	0.30	прямой
Н 38-0/040	40	160	160	0	0.30	прямой

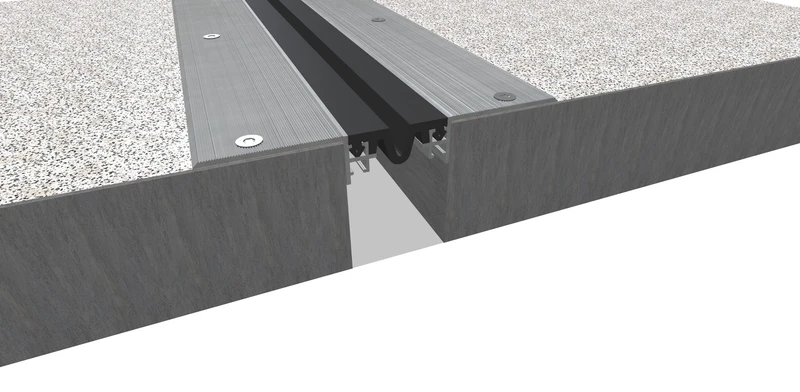

Н 38-0/050	50	170	170	0	0.25	прямой
Н 38-0/050	50	170	170	0	0.25	прямой
Н 38-0/050	50	170	170	0	0.25	прямой

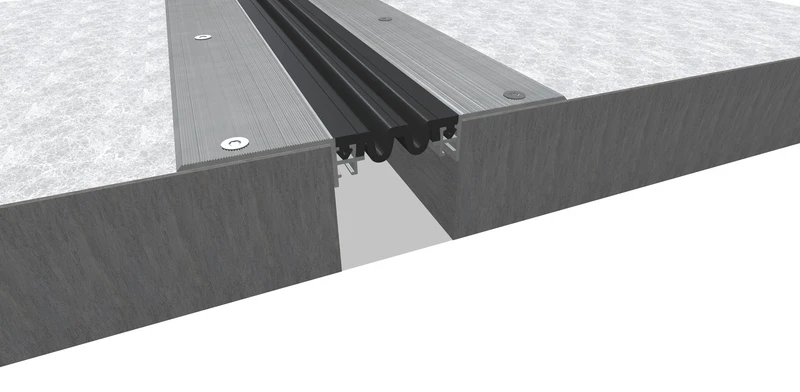

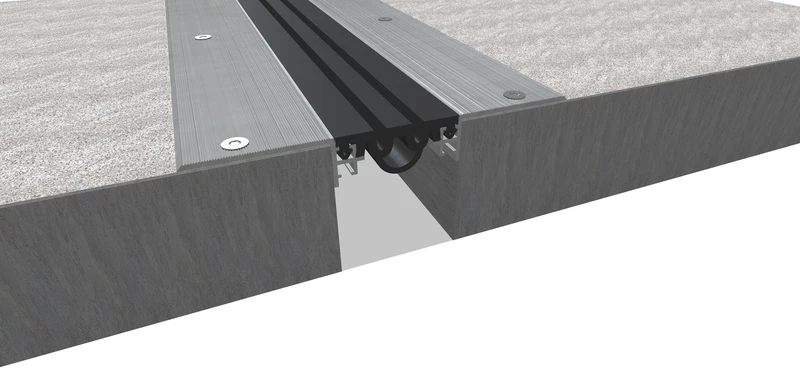

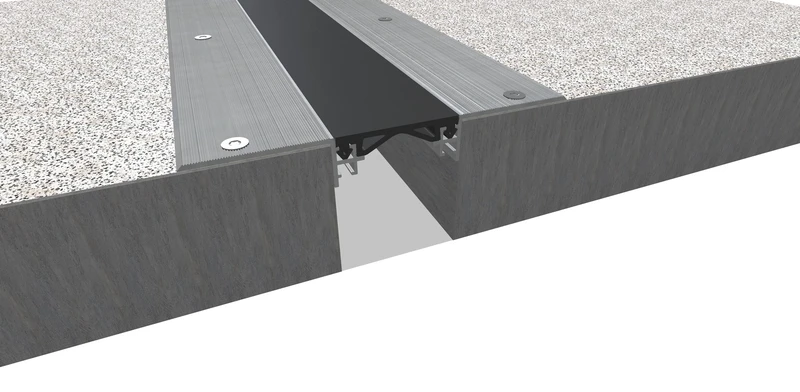

Н 38-0/060	60	180	180	0	0.25	прямой
Н 38-0/060	60	180	180	0	0.25	прямой
Н 38-0/060	60	180	180	0	0.25	прямой
Н 38-0/070	70	190	190	0	0.20	прямой

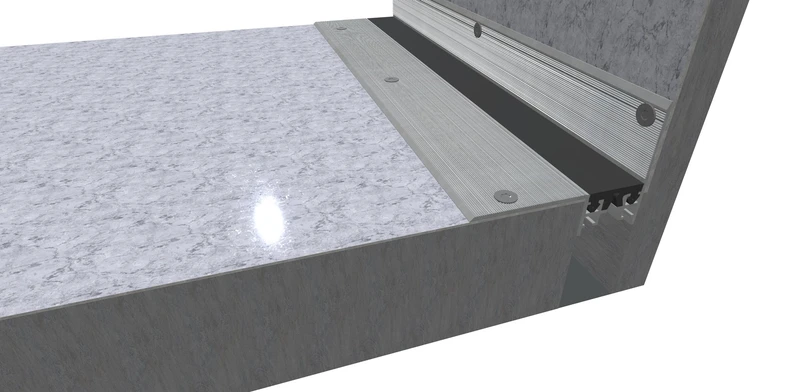

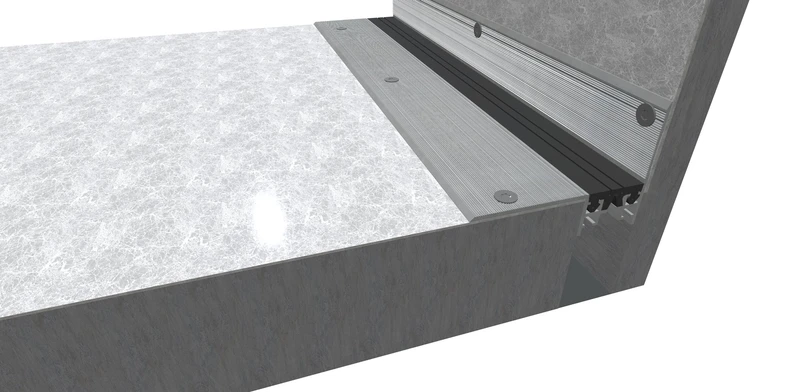

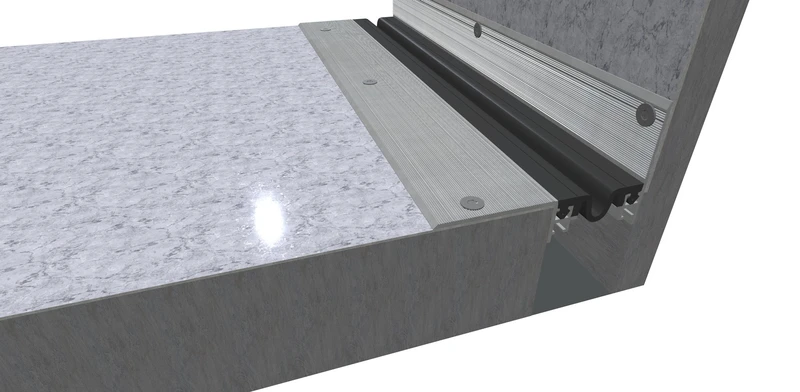

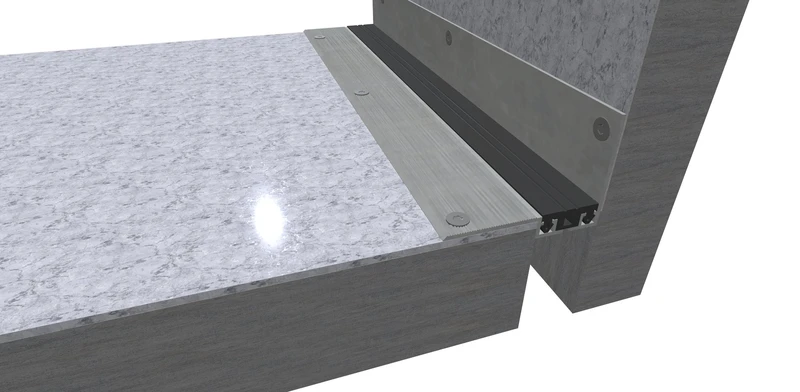

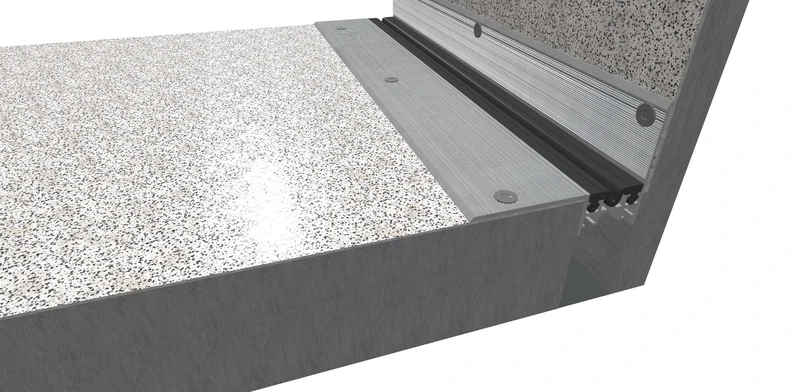

Н 38-0-УГЛ / 035	35	—	—	0	0.10	угловой
Н 38-0-УГЛ/035	35	95	95	0	0.30	угловой
Н 38-0-УГЛ/035	35	95	95	0	0.30	угловой
Н 38-0-УГЛ/035	35	95	95	0	0.30	угловой

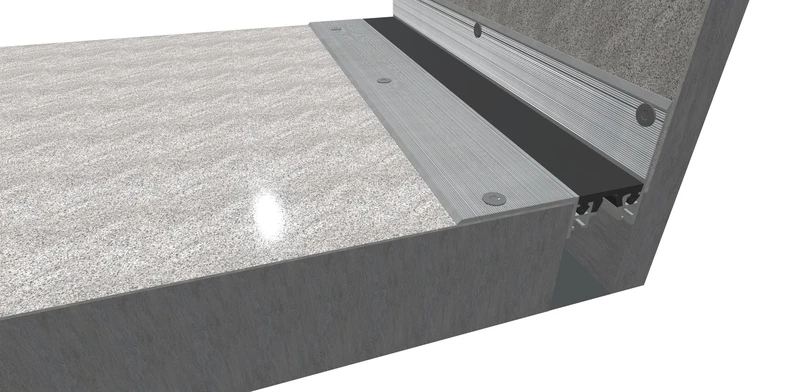

Н 38-0-УГЛ/040	40	100	100	0	0.30	угловой
Н 38-0-УГЛ/040	40	100	100	0	0.30	угловой
Н 38-0-УГЛ/040	40	100	100	0	0.30	угловой

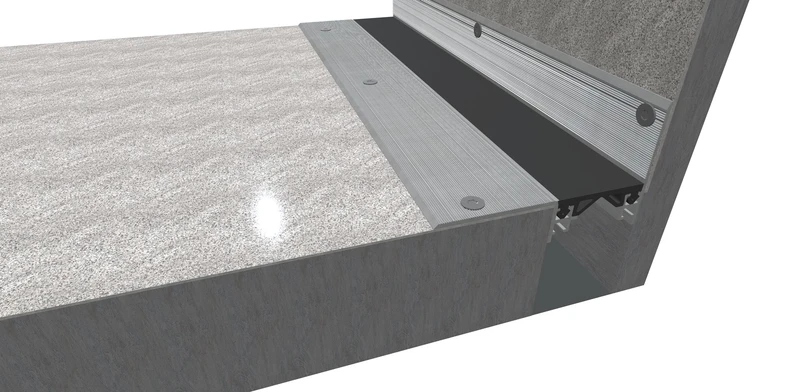

Н 38-0-УГЛ/050	50	110	110	0	0.25	угловой
Н 38-0-УГЛ/050	50	110	110	0	0.25	угловой
Н 38-0-УГЛ/050	50	110	110	0	0.25	угловой

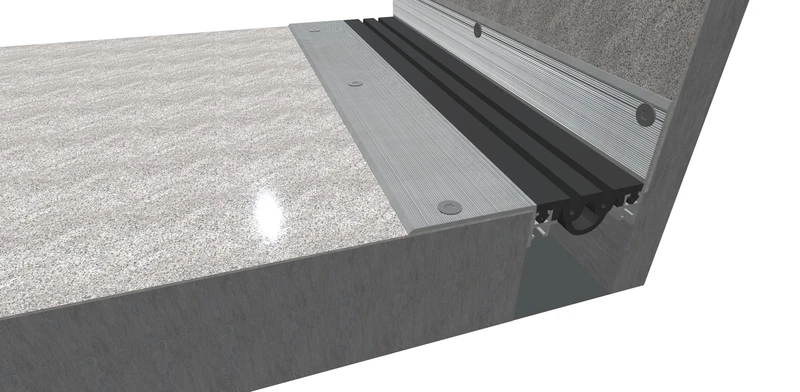

Н 38-0-УГЛ/060	60	120	120	0	0.25	угловой
Н 38-0-УГЛ/060	60	120	120	0	0.25	угловой
Н 38-0-УГЛ/060	60	120	120	0	0.25	угловой
Н 38-0-УГЛ/070	70	130	130	0	0.20	угловой

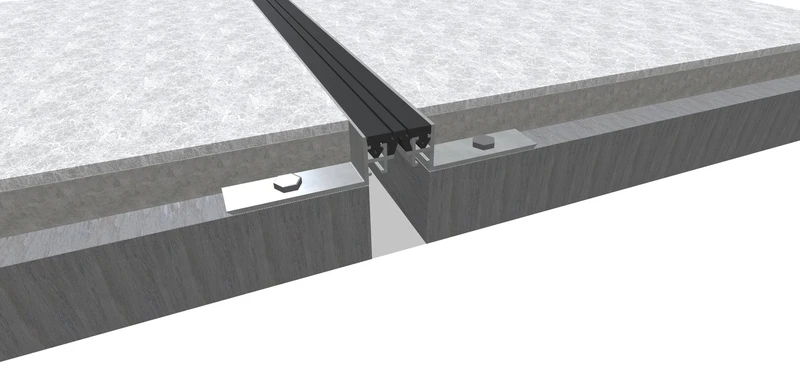

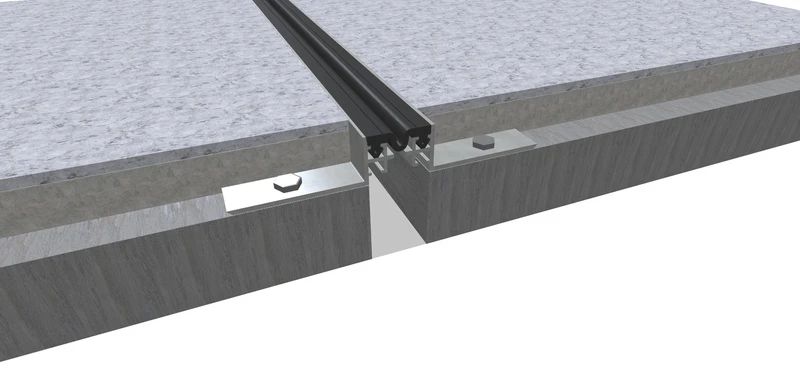

Н 38-24/030	30	35	156	24	0.25	прямой
Н 38-24/030	30	35	156	24	0.25	прямой
Н 38-24/030	30	35	156	24	0.25	прямой
Н 38-24/035	35	44	156	24	0.25	прямой
Н 38-24/035	35	44	156	24	0.25	прямой
Н 38-24/035	35	44	156	24	0.25	прямой
Н 38-24/045	45	54	166	24	0.20	прямой
Н 38-24/045	45	54	166	24	0.20	прямой
Н 38-24/045	45	54	166	24	0.20	прямой
Н 38-24/055	55	64	176	24	0.20	прямой
Н 38-24/055	55	64	176	24	0.20	прямой
Н 38-24/055	55	64	176	24	0.20	прямой
Н 38-24/065	65	74	186	24	0.15	прямой
Н 38-24-УГЛ/030	30	35	95	24	0.25	угловой
Н 38-24-УГЛ/030	30	35	95	24	0.25	угловой
Н 38-24-УГЛ/030	30	35	95	24	0.25	угловой
Н 38-24-УГЛ/035	35	44	95	24	0.25	угловой
Н 38-24-УГЛ/035	35	44	95	24	0.25	угловой
Н 38-24-УГЛ/035	35	44	95	24	0.25	угловой
Н 38-24-УГЛ/045	45	54	105	24	0.20	угловой
Н 38-24-УГЛ/045	45	54	105	24	0.20	угловой
Н 38-24-УГЛ/045	45	54	105	24	0.20	угловой
Н 38-24-УГЛ/055	55	64	115	24	0.20	угловой
Н 38-24-УГЛ/055	55	64	115	24	0.20	угловой
Н 38-24-УГЛ/055	55	64	115	24	0.20	угловой
Н 38-24-УГЛ/065	65	74	125	24	0.15	угловой

Прокрутите для загрузки

Серия Деформикс Н 38 выделяется в разделе узким швом и эластичным компенсатором: 54 профиля перекрывают деформационные швы шириной от 30 до 70 мм, компенсатор выполнен из термоэластопласта (ТЭП). Исполнения прямые и угловые, габаритная ширина корпуса — от 95 до 190 мм; доступны и закладной, и накладной варианты монтажа.

Назначение

Н 38 применяют там, где раскрытие шва невелико, но к стыку предъявляют повышенные требования: холлы, коридоры, торговые и общественные помещения, где важны герметичность и отсутствие громкого стука колёс тележек по шву. Гибкий ТЭП-компенсатор гасит вибрацию и перекрывает узкий зазор, а возможность выбрать закладной или накладной монтаж делает серию удобной как для новых полов, так и для ремонта.

Конструкция и монтаж

Компенсатор из термоэластопласта зажимается между двумя половинами корпуса и отрабатывает подвижку шва, оставаясь герметичным. При новом строительстве профиль закладывают в стяжку, при ремонте — крепят накладным способом поверх готового пола. Прямые и угловые модификации со всеми типоразмерами перечислены в таблице ниже.

Нормативная база

Работы ведут по СП 29.13330.2011 «Полы» и СП 20.13330.2016 «Нагрузки и воздействия». По СП 29.13330.2011 для монолитных покрытий тоньше 60 мм в помещениях с колебаниями температуры предусматривают дополнительные швы — как раз узкие стыки, которые перекрывает Н 38.

Смотрите раздел Профили для полов с низкими нагрузками и другие накладные серии Деформикс Н 33, Деформикс Н 34. Для стыков покрытий — Профили разделительные и плиточные.
