Деформикс C 20

Описание серии

Деформикс C 20 — 278 типоразмеров прямого и углового исполнения для швов 20–600 мм с компенсатором из термоэластопласта. Доступен во вставном, закладном и накладном монтаже; подходит для сейсмических и подвижных швов.

Альбом технических решений.DWG

Технический лист серии C 20.PDF

Каталоги компании.PDF

📋Показано 30 из 278 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

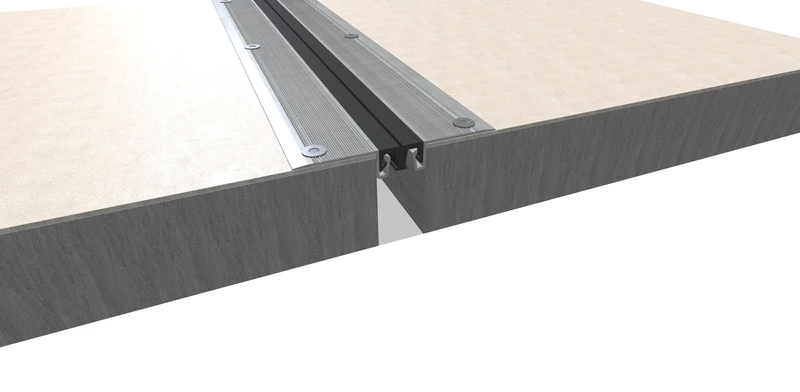

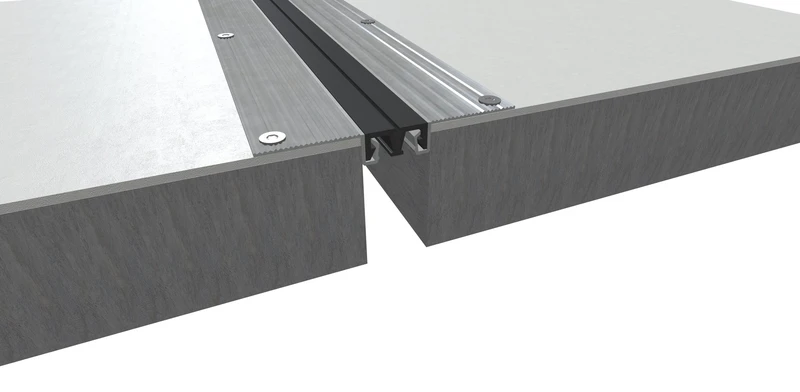

C 20-0 / 030	30	120	120	0	—	прямой
C 20-0 / 030	30–40	107	—	0	—	прямой
C 20-0/030	30	107	17	0	—	прямой
C 20-0/030	30	110	110	0	—	прямой
C 20-0/045	45	122	122	0	—	прямой

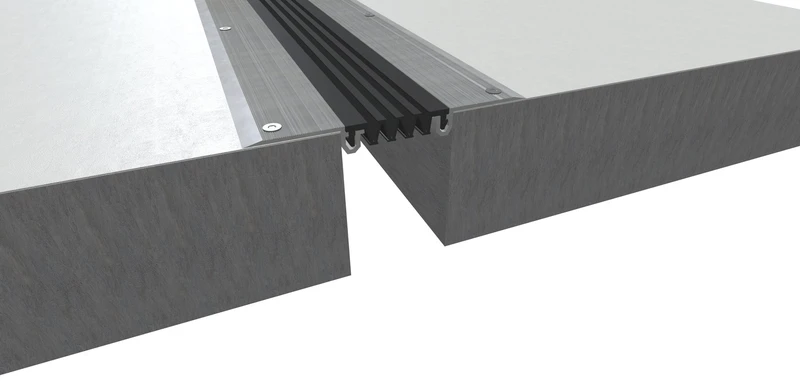

C 20-0 / 050	50–60	130	—	0	—	прямой
C 20-0 / 050	50	140	140	0	—	прямой
C 20-0/050	50	130	130	0	—	прямой
C 20-0/055	55	118	118	0	—	прямой

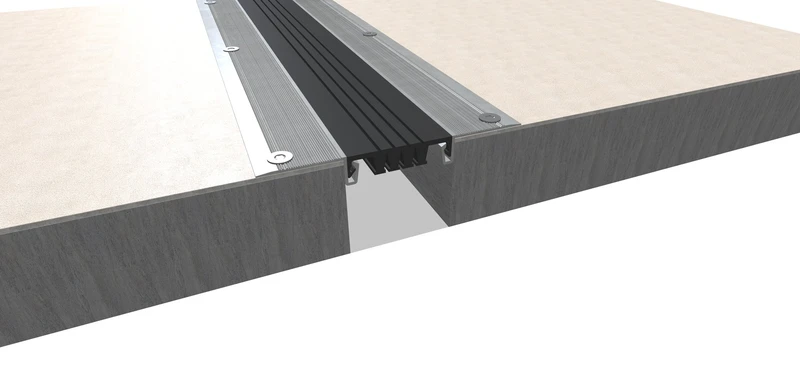

C 20-0/065	65	142	142	0	—	прямой
C 20-0 / 070	70–80	150	—	0	—	прямой

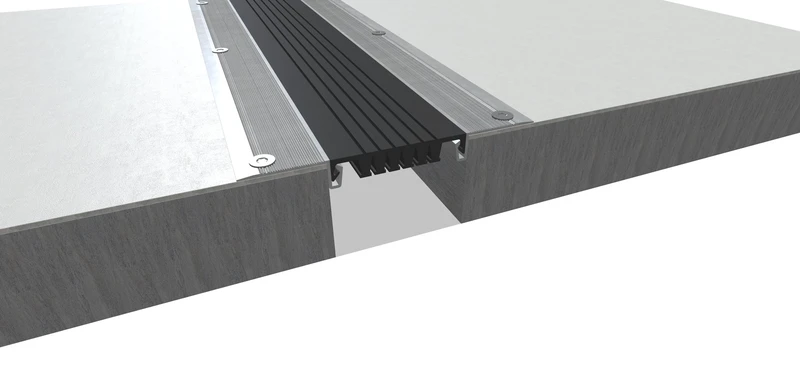

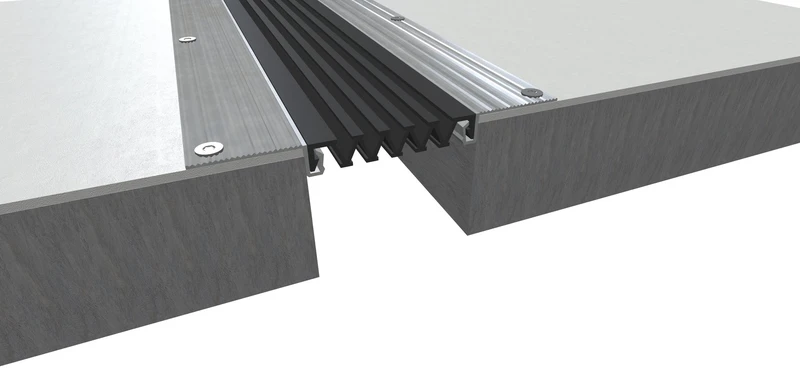

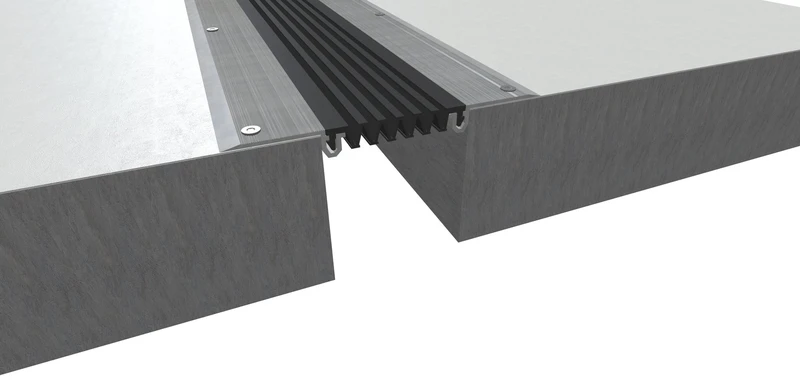

C 20-0 / 080	80	170	170	0	—	прямой
C 20-0/080	80	157	157	0	—	прямой
C 20-0/080	80	160	160	0	—	прямой
C 20-0/090	90	167	167	0	—	прямой

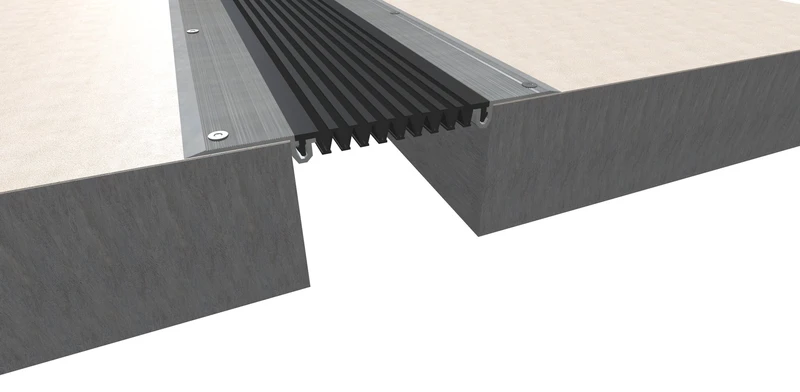

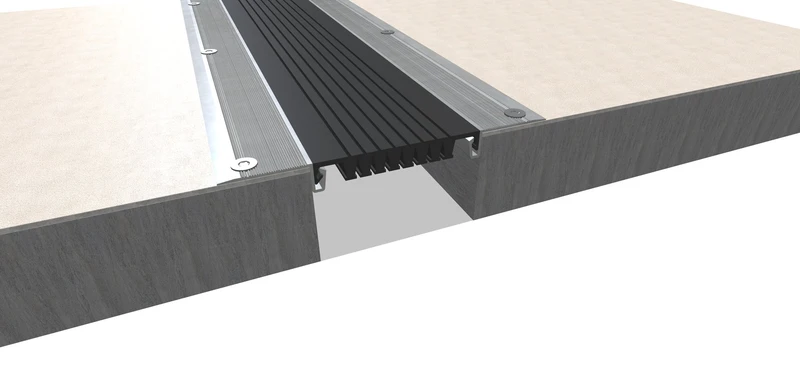

C 20-0 / 100	100	190	190	0	—	прямой
C 20-0 / 100	90–120	180	—	0	—	прямой
C 20-0/100	100	177	177	0	—	прямой
C 20-0/100	100	180	180	0	—	прямой
C 20-0/120	120	197	197	0	—	прямой
C 20-0/135	135	212	212	0	—	прямой

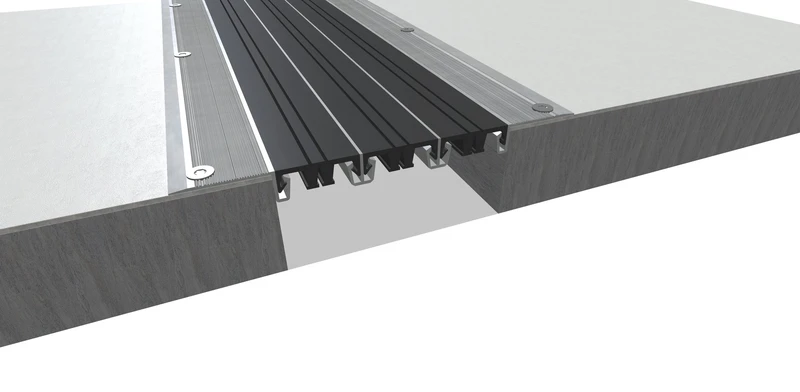

C 20-0/140	140	217	217	0	—	прямой

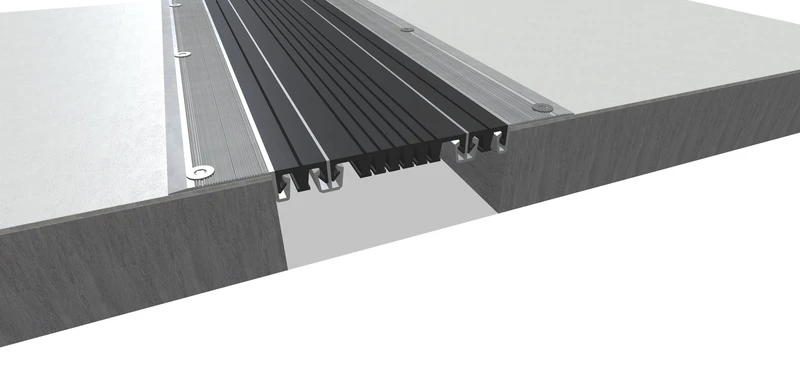

C 20-0 / 150	130–170	230	—	0	—	прямой
C 20-0 / 150	150	240	240	0	—	прямой
C 20-0/150	150	227	227	0	—	прямой
C 20-0/150	150	230	230	0	—	прямой
C 20-0/160	160	237	237	0	—	прямой
C 20-0/170	170	247	247	0	—	прямой
C 20-0/180	180	257	257	0	—	прямой
C 20-0/190	190	267	267	0	—	прямой
C 20-0 / 200	200	290	290	0	—	прямой
C 20-0 / 200	180–225	280	—	0	—	прямой
C 20-0/200	200	280	280	0	—	прямой
C 20-0/220	220	297	297	0	—	прямой
C 20-0 / 250	250	340	340	0	—	прямой
C 20-0/250	250	327	327	0	—	прямой
C 20-0/260	260	337	337	0	—	прямой
C 20-0/270	270	347	347	0	—	прямой
C 20-0/290	290	367	367	0	—	прямой
C 20-0 / 300	300	390	390	0	—	прямой
C 20-0/300	300	380	380	0	—	прямой
C 20-0/300	300	377	377	0	—	прямой
C 20-0/320	320	397	397	0	—	прямой
C 20-0/330	330	407	407	0	—	прямой
C 20-0 / 350	350	440	440	0	—	прямой
C 20-0/350	350	427	427	0	—	прямой
C 20-0/360	360	437	437	0	—	прямой
C 20-0/400	400	477	477	0	—	прямой
C 20-0/420	420	497	497	0	—	прямой
C 20-0-УГЛ / 030	30	75	—	0	—	угловой
C 20-0-УГЛ / 030	30–40	70	—	0	—	угловой
C 20-0-УГЛ/030	30	68	68	0	—	угловой
C 20-0-УГЛ/030	30	—	—	0	—	угловой
C 20-0-УГЛ/045	45	83	83	0	—	угловой
C 20-0-УГЛ / 050	50–60	90	—	0	—	угловой
C 20-0-УГЛ / 050	50	—	—	0	—	угловой
C 20-0-УГЛ/050	50	—	—	0	—	угловой
C 20-0-УГЛ/055	55	93	93	0	—	угловой
C 20-0-УГЛ/065	65	103	103	0	—	угловой
C 20-0-УГЛ / 070	70–80	110	—	0	—	угловой
C 20-0-УГЛ / 080	80	—	—	0	—	угловой
C 20-0-УГЛ/080	80	—	—	0	—	угловой
C 20-0-УГЛ/080	80	118	118	0	—	угловой
C 20-0-УГЛ/090	90	128	128	0	—	угловой
C 20-0-УГЛ / 100	100	—	—	0	—	угловой
C 20-0-УГЛ / 100	90–120	140	—	0	—	угловой
C 20-0-УГЛ/100	100	—	—	0	—	угловой
C 20-0-УГЛ/100	100	138	138	0	—	угловой
C 20-0-УГЛ/120	120	158	158	0	—	угловой

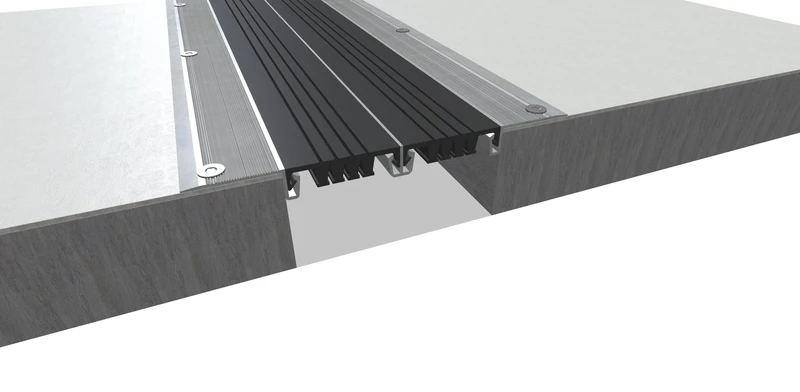

C 20-0-УГЛ/135	135	173	173	0	—	угловой
C 20-0-УГЛ/140	140	178	178	0	—	угловой
C 20-0-УГЛ / 150	150	—	—	0	—	угловой
C 20-0-УГЛ / 150	130–160	190	—	0	—	угловой
C 20-0-УГЛ/150	150	188	188	0	—	угловой
C 20-0-УГЛ/150	150	—	—	0	—	угловой
C 20-0-УГЛ/160	160	198	198	0	—	угловой
C 20-0-УГЛ/170	170	208	208	0	—	угловой
C 20-0-УГЛ/180	180	218	218	0	—	угловой
C 20-0-УГЛ/190	190	228	228	0	—	угловой
C 20-0-УГЛ / 200	200	—	—	0	—	угловой
C 20-0-УГЛ / 200	170–225	240	—	0	—	угловой
C 20-0-УГЛ/200	200	—	—	0	—	угловой
C 20-0-УГЛ/220	220	258	258	0	—	угловой
C 20-0-УГЛ / 250	250	—	—	0	—	угловой
C 20-0-УГЛ/250	250	288	288	0	—	угловой
C 20-0-УГЛ/260	260	298	298	0	—	угловой
C 20-0-УГЛ/270	270	308	308	0	—	угловой
C 20-0-УГЛ/290	290	328	328	0	—	угловой
C 20-0-УГЛ / 300	300	—	—	0	—	угловой
C 20-0-УГЛ/300	300	338	338	0	—	угловой
C 20-0-УГЛ/300	300	—	—	0	—	угловой
C 20-0-УГЛ/320	320	358	358	0	—	угловой
C 20-0-УГЛ/330	330	368	368	0	—	угловой
C 20-0-УГЛ / 350	350	—	—	0	—	угловой
C 20-0-УГЛ/350	350	388	388	0	—	угловой
C 20-0-УГЛ/360	360	398	398	0	—	угловой
C 20-0-УГЛ/400	400	438	438	0	—	угловой
C 20-0-УГЛ/420	420	458	458	0	—	угловой
C 20-100/050	50	54	180	100	—	прямой
C 20-100/080	80	84	210	100	—	прямой
C 20-100/100	100	104	230	100	—	прямой
C 20-100/150	150	154	280	100	—	прямой
C 20-100/200	200	204	330	100	—	прямой
C 20-100/300	300	304	430	100	—	прямой
C 20-100-УГЛ/050	50	54	180	100	—	угловой
C 20-100-УГЛ/080	80	84	210	100	—	угловой
C 20-100-УГЛ/100	100	104	230	100	—	угловой
C 20-100-УГЛ/150	150	154	280	100	—	угловой
C 20-100-УГЛ/200	200	204	330	100	—	угловой
C 20-100-УГЛ/300	300	304	430	100	—	угловой
C 20-15 / 020	35	10–30	—	16	—	прямой
C 20-15/020	20	34	102	16	—	прямой
C 20-15 / 030	30	33	97	15	—	прямой
C 20-15/030	30	34	160	15	—	прямой
C 20-15 / 035	60	30–50	—	16	—	прямой
C 20-15/035	35	49	117	16	—	прямой
C 20-15/045	45	59	126	16	—	прямой
C 20-15 / 050	50	53	118	15	—	прямой
C 20-15/050	50	54	180	15	—	прямой
C 20-15/055	55	69	137	16	—	прямой
C 20-15 / 060	80	50–80	—	16	—	прямой
C 20-15/070	70	85	152	16	—	прямой
C 20-15 / 080	80	83	148	15	—	прямой
C 20-15/080	80	84	210	15	—	прямой
C 20-15/085	85	100	167	16	—	прямой
C 20-15 / 090	110	80–120	—	16	—	прямой
C 20-15/090	90	105	172	16	—	прямой
C 20-15 / 100	100	103	168	15	—	прямой
C 20-15/100	100	104	230	15	—	прямой
C 20-15/115	115	129	197	16	—	прямой
C 20-15/130	130	144	212	16	—	прямой
C 20-15/135	135	149	217	16	—	прямой
C 20-15/145	145	159	227	16	—	прямой
C 20-15 / 150	150	153	218	15	—	прямой
C 20-15/150	150	164	232	16	—	прямой
C 20-15/160	150	154	280	15	—	прямой
C 20-15/160	160	174	242	16	—	прямой
C 20-15/170	170	184	252	16	—	прямой
C 20-15/180	180	194	262	16	—	прямой
C 20-15 / 200	200	203	268	15	—	прямой
C 20-15/200	200	204	330	15	—	прямой
C 20-15/210	210	224	292	16	—	прямой
C 20-15/240	240	254	322	16	—	прямой
C 20-15 / 250	250	253	318	15	—	прямой
C 20-15/250	250	264	332	16	—	прямой
C 20-15/260	260	274	342	16	—	прямой
C 20-15/280	280	294	362	16	—	прямой
C 20-15/290	290	304	372	16	—	прямой
C 20-15 / 300	300	303	368	15	—	прямой
C 20-15/300	300	304	430	15	—	прямой
C 20-15/310	310	324	392	16	—	прямой
C 20-15/320	320	334	402	16	—	прямой
C 20-15/340	340	354	422	16	—	прямой
C 20-15 / 350	350	353	418	15	—	прямой
C 20-15/350	350	364	432	16	—	прямой
C 20-15/390	390	404	472	16	—	прямой
C 20-15/410	410	424	492	16	—	прямой
C 20-15-УГЛ / 020	35	10–30	—	16	—	угловой
C 20-15-УГЛ / 030	30	—	—	15	—	угловой
C 20-15-УГЛ/030	30	34	160	15	—	угловой
C 20-15-УГЛ / 040	55	30–50	—	16	—	угловой
C 20-15-УГЛ/040	40	34	81	16	—	угловой
C 20-15-УГЛ / 050	50	—	—	15	—	угловой
C 20-15-УГЛ/050	50	54	180	15	—	угловой
C 20-15-УГЛ/055	55	49	96	16	—	угловой
C 20-15-УГЛ / 060	78	50–80	—	16	—	угловой
C 20-15-УГЛ/065	65	59	106	16	—	угловой
C 20-15-УГЛ/075	75	69	116	16	—	угловой
C 20-15-УГЛ / 080	80	—	—	15	—	угловой
C 20-15-УГЛ/080	80	84	210	15	—	угловой
C 20-15-УГЛ / 090	105	80–120	—	16	—	угловой
C 20-15-УГЛ/090	90	85	131	16	—	угловой
C 20-15-УГЛ / 100	100	—	—	15	—	угловой
C 20-15-УГЛ/100	100	104	230	15	—	угловой
C 20-15-УГЛ/105	105	100	146	16	—	угловой
C 20-15-УГЛ/110	110	105	151	16	—	угловой
C 20-15-УГЛ/135	135	129	176	16	—	угловой
C 20-15-УГЛ / 150	150	—	—	15	—	угловой
C 20-15-УГЛ/150	150	154	280	15	—	угловой
C 20-15-УГЛ/150	150	144	191	16	—	угловой
C 20-15-УГЛ/155	155	149	196	16	—	угловой
C 20-15-УГЛ/165	165	159	206	16	—	угловой
C 20-15-УГЛ/170	170	164	211	16	—	угловой
C 20-15-УГЛ/180	180	174	221	16	—	угловой
C 20-15-УГЛ/190	190	184	231	16	—	угловой
C 20-15-УГЛ / 200	200	—	—	15	—	угловой
C 20-15-УГЛ/200	200	204	330	15	—	угловой
C 20-15-УГЛ/200	200	194	241	16	—	угловой
C 20-15-УГЛ/230	230	224	271	16	—	угловой
C 20-15-УГЛ / 250	250	—	—	15	—	угловой
C 20-15-УГЛ/260	260	254	301	16	—	угловой
C 20-15-УГЛ/270	270	264	311	16	—	угловой
C 20-15-УГЛ/280	280	264	321	16	—	угловой
C 20-15-УГЛ / 300	300	—	—	15	—	угловой
C 20-15-УГЛ/300	300	294	341	16	—	угловой
C 20-15-УГЛ/300	300	304	430	15	—	угловой
C 20-15-УГЛ/310	310	304	351	16	—	угловой
C 20-15-УГЛ/330	330	324	371	16	—	угловой
C 20-15-УГЛ/340	340	334	381	16	—	угловой
C 20-15-УГЛ / 350	350	—	—	15	—	угловой
C 20-15-УГЛ/360	360	354	401	16	—	угловой
C 20-15-УГЛ/370	370	364	411	16	—	угловой
C 20-15-УГЛ/410	410	404	451	16	—	угловой
C 20-15-УГЛ/430	430	424	471	16	—	угловой
C 20-20/030	30	34	160	20	—	прямой
C 20-20/050	50	54	180	20	—	прямой
C 20-20/080	80	84	210	20	—	прямой
C 20-20/100	100	104	230	20	—	прямой
C 20-20/150	150	154	280	20	—	прямой
C 20-20/200	200	204	330	20	—	прямой
C 20-20/300	300	304	430	20	—	прямой
C 20-20-УГЛ/030	30	34	160	20	—	угловой
C 20-20-УГЛ/050	50	54	180	20	—	угловой
C 20-20-УГЛ/080	80	84	210	20	—	угловой
C 20-20-УГЛ/100	100	104	230	20	—	угловой
C 20-20-УГЛ/150	150	154	280	20	—	угловой
C 20-20-УГЛ/200	200	204	330	20	—	угловой
C 20-20-УГЛ/300	300	304	430	20	—	угловой
C 20-30/030	30	34	160	30	—	прямой
C 20-30/050	50	54	180	30	—	прямой
C 20-30/080	80	84	210	30	—	прямой
C 20-30/100	100	104	230	30	—	прямой
C 20-30/150	150	154	280	30	—	прямой
C 20-30/200	200	204	330	30	—	прямой
C 20-30/300	300	304	430	30	—	прямой
C 20-30-УГЛ/030	30	34	160	30	—	угловой
C 20-30-УГЛ/050	50	54	180	30	—	угловой
C 20-30-УГЛ/080	80	84	210	30	—	угловой
C 20-30-УГЛ/100	100	104	230	30	—	угловой
C 20-30-УГЛ/150	150	154	280	30	—	угловой
C 20-30-УГЛ/200	200	204	330	30	—	угловой
C 20-30-УГЛ/300	300	304	430	30	—	угловой
C 20-50/030	30	34	160	50	—	прямой
C 20-50/050	50	54	180	50	—	прямой
C 20-50/080	80	84	210	50	—	прямой
C 20-50/100	100	104	230	50	—	прямой
C 20-50/150	150	154	280	50	—	прямой
C 20-50/200	200	204	330	50	—	прямой
C 20-50/300	300	304	430	50	—	прямой
C 20-50-УГЛ/030	30	34	160	50	—	угловой
C 20-50-УГЛ/050	50	54	180	50	—	угловой
C 20-50-УГЛ/080	80	84	210	50	—	угловой
C 20-50-УГЛ/100	100	104	230	50	—	угловой
C 20-50-УГЛ/150	150	154	280	50	—	угловой
C 20-50-УГЛ/200	200	204	330	50	—	угловой
C 20-50-УГЛ/300	300	304	430	50	—	угловой
C 20-65/050	50	54	180	65	—	прямой
C 20-65/080	80	84	210	65	—	прямой
C 20-65/100	100	104	230	65	—	прямой
C 20-65/150	150	154	280	65	—	прямой
C 20-65/200	200	204	330	65	—	прямой
C 20-65/300	300	304	430	65	—	прямой
C 20-65-УГЛ/050	50	54	180	65	—	угловой
C 20-65-УГЛ/080	80	84	210	65	—	угловой
C 20-65-УГЛ/100	100	104	230	65	—	угловой
C 20-65-УГЛ/150	150	154	280	65	—	угловой
C 20-65-УГЛ/200	200	204	330	65	—	угловой
C 20-65-УГЛ/300	300	304	430	65	—	угловой
C 20-80/050	50	54	180	80	—	прямой
C 20-80/080	80	84	210	80	—	прямой
C 20-80/100	100	104	230	80	—	прямой
C 20-80/150	150	154	280	80	—	прямой
C 20-80/200	200	204	330	80	—	прямой
C 20-80/300	300	304	430	80	—	прямой
C 20-80-УГЛ/050	50	54	180	80	—	угловой
C 20-80-УГЛ/080	80	84	210	80	—	угловой
C 20-80-УГЛ/100	100	104	230	80	—	угловой
C 20-80-УГЛ/150	150	154	280	80	—	угловой
C 20-80-УГЛ/200	200	204	330	80	—	угловой
C 20-80-УГЛ/300	300	304	430	80	—	угловой
С 20-100	100	105	105	0	—	прямой
С 20-150	150	155	155	0	—	прямой
С 20-200	200	205	205	0	—	прямой
С 20-250	250	255	255	0	—	прямой
С 20-300	300	305	305	0	—	прямой
С 20-400	400	405	405	0	—	прямой
С 20-500	500	505	505	0	—	прямой
С 20-600	600	605	605	0	—	прямой

Прокрутите для загрузки

Серия C 20 — самая обширная в стеновом и фасадном ассортименте Deformix: 278 типоразмеров прямого и углового исполнения перекрывают исключительно широкий диапазон швов — от 20 до 600 мм. В основе конструкции лежит гибкий компенсатор из термоэластопласта (ТЭП), который эластично отрабатывает большое раскрытие стыка. Профиль выпускается сразу в трёх монтажных вариантах — вставном, закладном и накладном, что делает серию по-настоящему универсальной.

Назначение

C 20 закрывает наиболее ответственные и подвижные швы, где амплитуда перемещений велика. Это сейсмические швы каркасно-монолитных зданий, разрезка протяжённых торговых центров, стадионов, аэровокзальных комплексов и складских корпусов, а также стыки между высотными секциями жилых кварталов. Верхняя граница в 600 мм позволяет применять серию там, где узкие профили уже не справляются с расчётной подвижкой.

Конструкция и монтаж

ТЭП-вставка эластична в широком температурном интервале и при необходимости заменяется без демонтажа несущих кромок — это удобно при обслуживании крупных объектов. Угловые модификации позволяют без разрывов провести шов через наружные и внутренние углы фасада. Выбор между вставным, закладным и накладным исполнением определяется стадией работ: закладной ставят при возведении, накладной — на готовую поверхность. Все типоразмеры серии с точными размерами компенсатора приведены в таблице ниже.

Нормативная база

При устройстве наружных швов узел рассматривают как часть ограждающей конструкции с учётом требований к тепловой защите по СП 50.13330.2012, а расчётное раскрытие шва увязывают с фактической амплитудой перемещений здания.

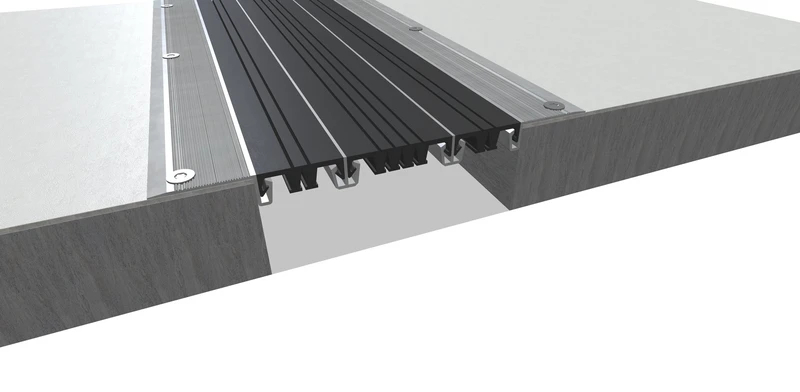

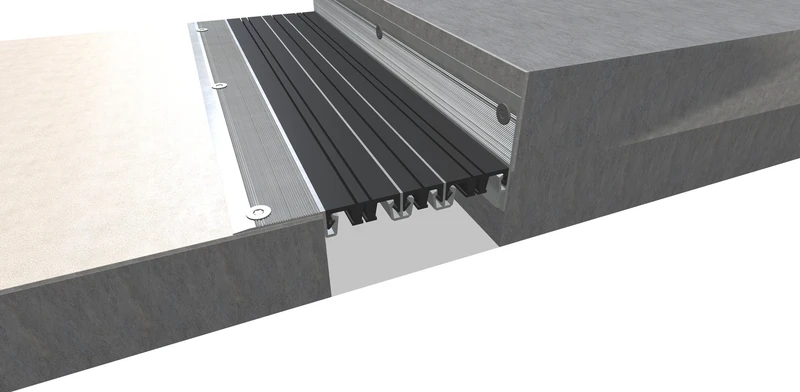

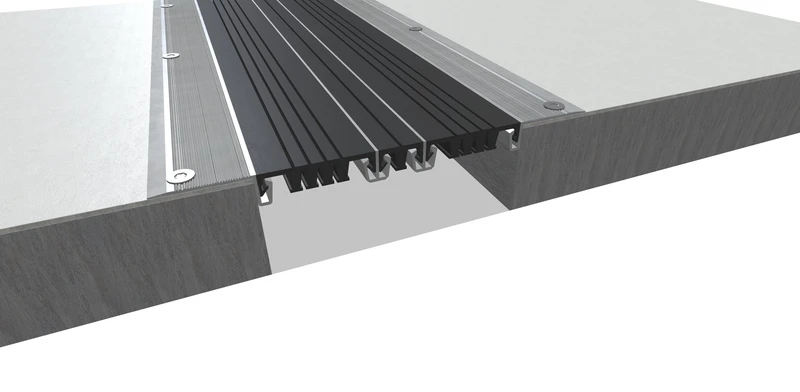

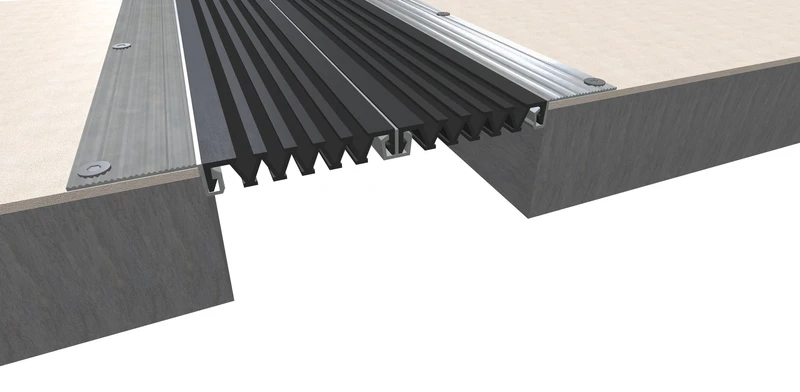

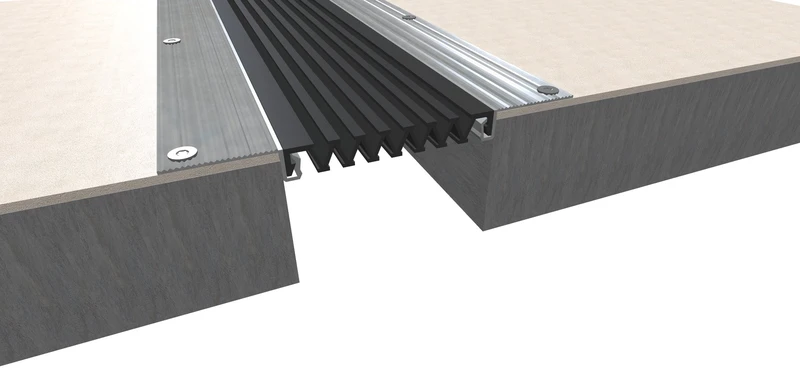

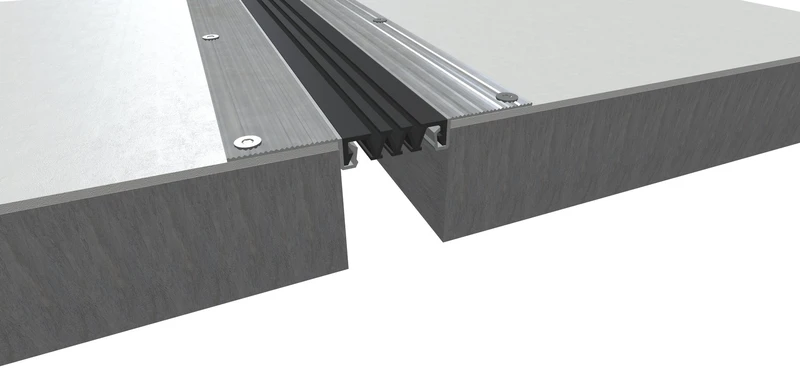

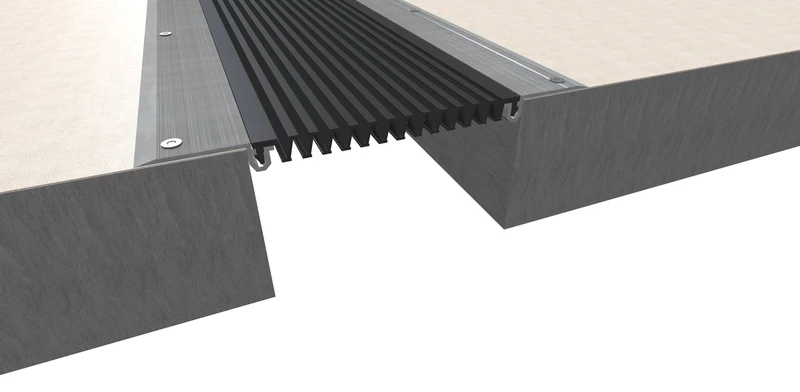

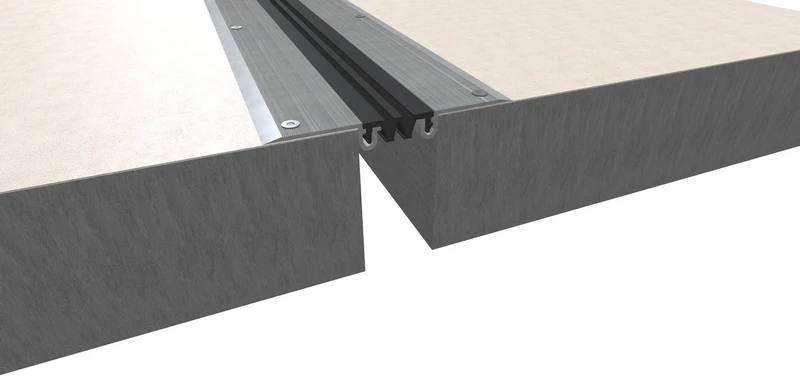

C 20 относится к разделу профили для стен и фасадов. Для средних швов при ограниченной глубине узла рассмотрите Деформикс C 35, а для прямых участков с заменяемой вставкой — Деформикс C 21. Аналогичные швы в перекрытиях закрывает раздел профили для потолков.
