Деформикс С 22

Описание серии

Деформикс С 22 — 34 типоразмера прямого и углового исполнения для швов средней ширины 50–300 мм. Закладной монтаж предназначен для устройства деформационных швов на этапе возведения стены.

Альбом технических решений.DWG

Технический лист серии С 22.PDF

Каталоги компании.PDF

📋Показано 30 из 34 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
С 22-18/040	50	40	130	18	—	прямой

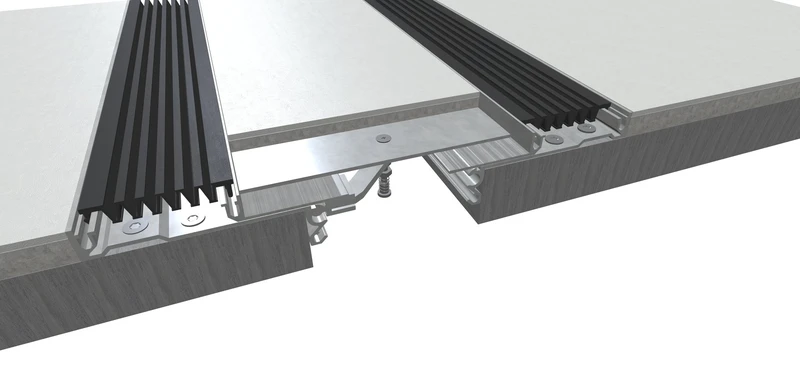

С 22-18/050	50	80	130	18	—	прямой
С 22-18/050	50	100	130	18	—	прямой
С 22-18/050	50	50	130	18	—	прямой
С 22-18/075	75	80	155	18	—	прямой
С 22-18/075	75	50	155	18	—	прямой
С 22-18/075	75	40	155	18	—	прямой
С 22-18/075	75	100	155	18	—	прямой

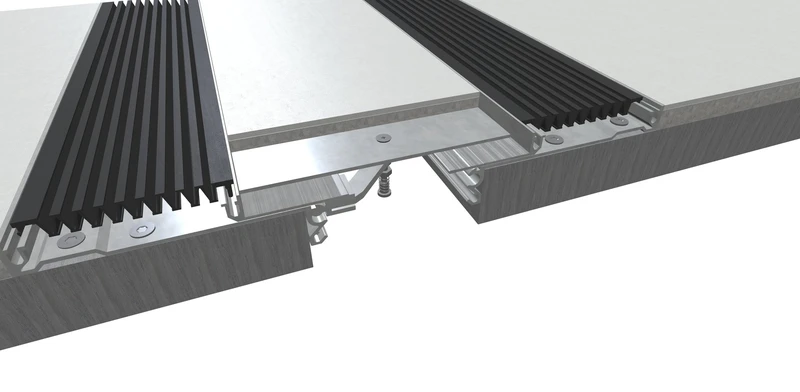

С 22-18/100	100	100	180	18	—	прямой
С 22-18/100	100	80	180	18	—	прямой
С 22-18/100	100	50	180	18	—	прямой
С 22-18/100	100	40	180	18	—	прямой
С 22-18/150	150	80	230	18	—	прямой
С 22-18/150	150	50	230	18	—	прямой
С 22-18/150	150	40	230	18	—	прямой
С 22-18/150	150	100	230	18	—	прямой
С 22-18/200	200	80	280	18	—	прямой
С 22-18/200	200	40	280	18	—	прямой
С 22-18/200	200	100	280	18	—	прямой
С 22-18/200	200	50	280	18	—	прямой
С 22-18/250	250	40	330	18	—	прямой
С 22-18/250	250	100	330	18	—	прямой
С 22-18/250	250	80	330	18	—	прямой
С 22-18/250	250	50	330	18	—	прямой

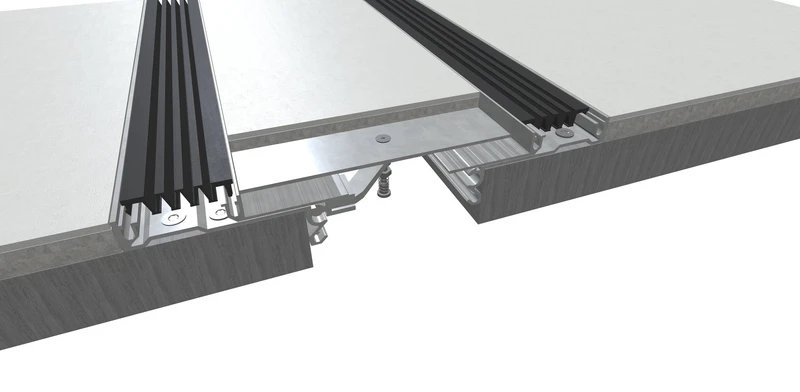

С 22-18/300	300	80	380	18	—	прямой
С 22-18/300	300	40	380	18	—	прямой
С 22-18/300	300	100	380	18	—	прямой
С 22-18/300	300	50	380	18	—	прямой

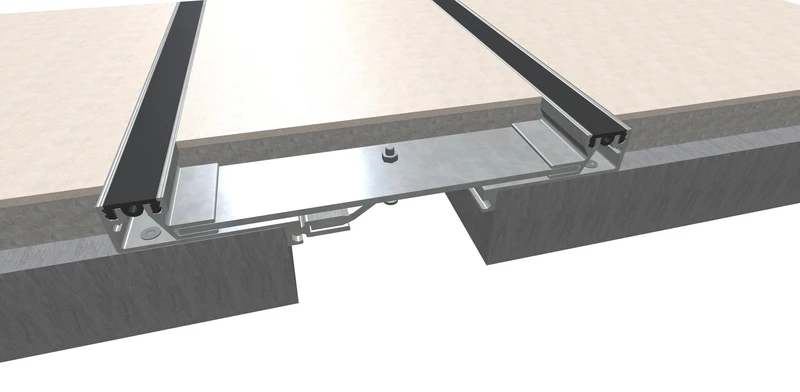

С 22-30 / 100	100	70	270	35	—	прямой

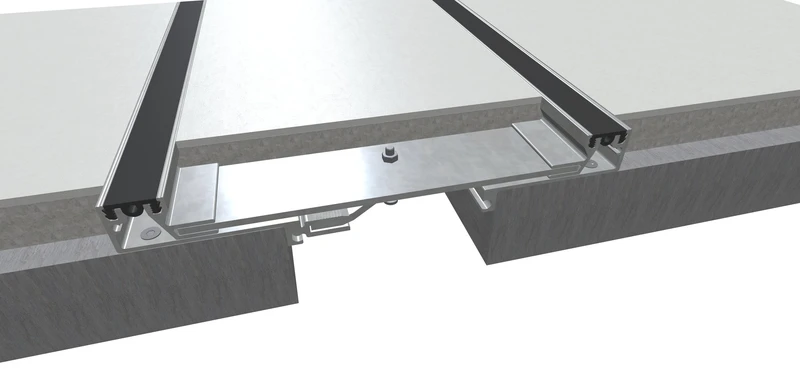

С 22-30 / 150	150	70	320	35	—	прямой
С 22-30 / 200	200	70	370	35	—	прямой
С 22-30 / 250	250	70	420	35	—	прямой
С 22-30 / 300	300	70	470	35	—	прямой
С 22-30-УГЛ / 150	150	—	—	35	—	угловой

Прокрутите для загрузки

Серия С 22 — 34 типоразмера прямого и углового исполнения для швов средней ширины от 50 до 300 мм. Профиль рассчитан на закладной монтаж и предназначен для устройства деформационных швов на этапе возведения стены, когда узел проектируется и закладывается вместе с конструкцией.

Назначение

С 22 применяют в новом строительстве для средних вертикальных швов монолитных и кладочных стен, где раскрытие лежит в диапазоне 50–300 мм. Закладной способ позволяет заранее интегрировать профиль в узел, увязать его с утеплением и отделочными слоями и получить защищённый, «зашитый» в стену шов. Серия удобна для секционных жилых домов и общественных зданий с типовой геометрией швов.

Конструкция и монтаж

Несущие элементы профиля закрепляют в кромках конструкции до финишной отделки, поэтому монтаж планируют на этапе возведения стены. Угловые модификации проводят шов через наружные и внутренние углы без разрыва. Ранняя закладка профиля позволяет корректно состыковать его с теплоизоляционным контуром фасада. Все типоразмеры серии и угловые исполнения указаны в таблице ниже.

Нормативная база

Для стен с лицевым кирпичным слоем размещение вертикальных швов согласуют с СП 327.1325800.2017, а теплотехническую однородность узла в составе ограждающей конструкции проверяют по СП 50.13330.2012.

С 22 относится к разделу профили для стен и фасадов. Для более широких закладных швов подойдёт Деформикс С 11, а если тот же диапазон нужно закрыть и закладным, и накладным способом — Деформикс С 23.
