Деформикс С 29

Описание серии

Деформикс С 29 — серия из 32 закладных стеновых профиля прямого исполнения для широких швов от 100 до 600 мм. Рассчитана на крупные деформационные и осадочные разрывы протяжённых промышленных и монолитных зданий.

Альбом технических решений.DWG

Технический лист серии С 29.PDF

Каталоги компании.PDF

📋Показано 30 из 32 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
С 29-100/100	100	100	260	100	—	прямой
С 29-100/150	150	150	310	100	—	прямой
С 29-100/200	200	200	360	100	—	прямой
С 29-100/250	250	250	410	100	—	прямой
С 29-100/300	300	300	460	100	—	прямой
С 29-100/400	400	400	560	100	—	прямой
С 29-100/500	500	500	660	100	—	прямой
С 29-100/600	600	600	760	100	—	прямой
С 29-50/100	100	100	260	50	—	прямой
С 29-50/150	150	150	310	50	—	прямой

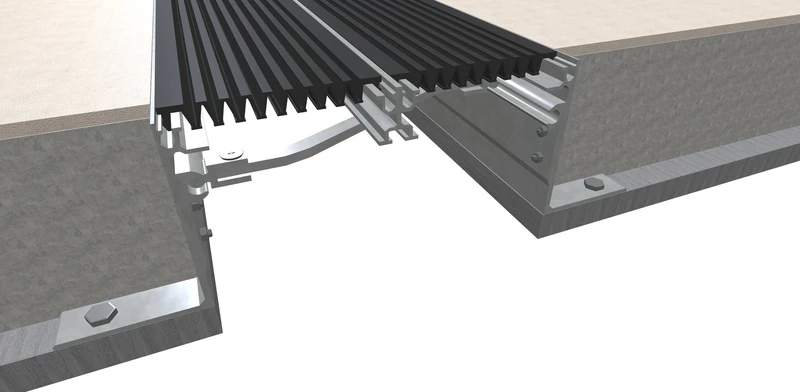

С 29-50/200	200	200	360	50	—	прямой
С 29-50/250	250	250	410	50	—	прямой
С 29-50/300	300	300	460	50	—	прямой
С 29-50/400	400	400	560	50	—	прямой
С 29-50/500	500	500	660	50	—	прямой
С 29-50/600	600	600	760	50	—	прямой
С 29-70/100	100	100	260	70	—	прямой
С 29-70/150	150	150	310	70	—	прямой
С 29-70/200	200	200	360	70	—	прямой
С 29-70/250	250	250	410	70	—	прямой
С 29-70/300	300	300	460	70	—	прямой
С 29-70/400	400	400	560	70	—	прямой
С 29-70/500	500	500	660	70	—	прямой
С 29-70/600	600	600	760	70	—	прямой
С 29-80/100	100	100	260	80	—	прямой
С 29-80/150	150	150	310	80	—	прямой
С 29-80/200	200	200	360	80	—	прямой
С 29-80/250	250	250	410	80	—	прямой

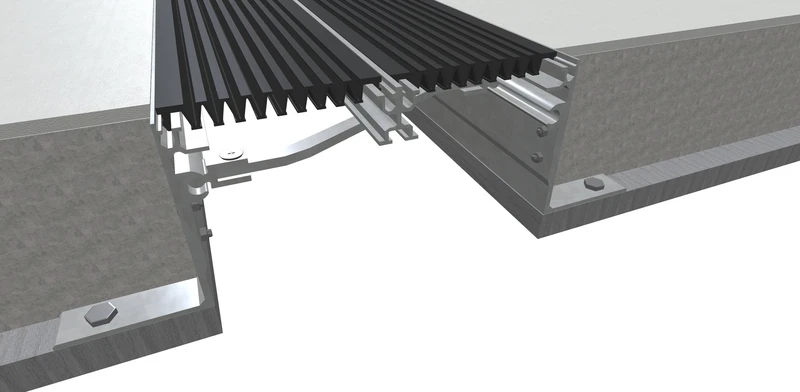

С 29-80/300	300	300	460	80	—	прямой
С 29-80/400	400	400	560	80	—	прямой
С 29-80/500	500	500	660	80	—	прямой
С 29-80/600	600	600	760	80	—	прямой

Прокрутите для загрузки

Деформикс С 29 — серия из 32 закладных стеновых профилей прямого исполнения. Особенность серии — работа с широкими швами: перекрываемая ширина составляет от 100 до 600 мм. Это диапазон крупных деформационных разрывов между температурными блоками и осадочных швов, где узкие профили уже не применимы.

Назначение

Серия ориентирована на объекты с большими подвижками конструкций: протяжённые промышленные корпуса, логистические и производственные здания, крупнопанельные и монолитные комплексы, разделённые на секции. При длинных температурных блоках и в районах с высокой сейсмичностью раскрытие шва измеряется сотнями миллиметров — на такие условия и рассчитан ряд из 32 типоразмеров.

Конструкция и монтаж

Закладной монтаж выполняется по мере возведения стены: крылья замоноличиваются в заполнение, а центральная эластичная вставка компенсирует раскрытие и сжатие широкого шва без разгерметизации. Прямое исполнение предназначено для плоских протяжённых участков фасада. Все типоразмеры серии с точными размерами приведены в таблице ниже.

Нормативная база

Положение и шаг швов на протяжённых фасадах увязывают с расчётом по тепловой защите согласно СП 50.13330.2012 «Тепловая защита зданий», а для стен с лицевым кирпичным слоем дополнительно учитывают СП 327.1325800.2017 «Стены наружные с лицевым кирпичным слоем».

Серия относится к разделу профили для стен и фасадов. Для более узких швов подойдёт Деформикс С 26, для других конфигураций стенового шва — Деформикс С 34.
