Деформикс В 29

Описание серии

Деформикс В 29 — 38 профилей прямого и углового исполнения с шириной шва от 30 до 150 мм и выбором монтажа: закладной или накладной. Подходит для нового пола и реконструкции; нагрузка до лёгкого грузового транспорта 3,5 т.

Альбом технических решений.DWG

Технический лист серии В 29.PDF

Каталоги компании.PDF

📋Показано 30 из 38 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
В 29-0 / 080	80	130	—	0	0.30	прямой

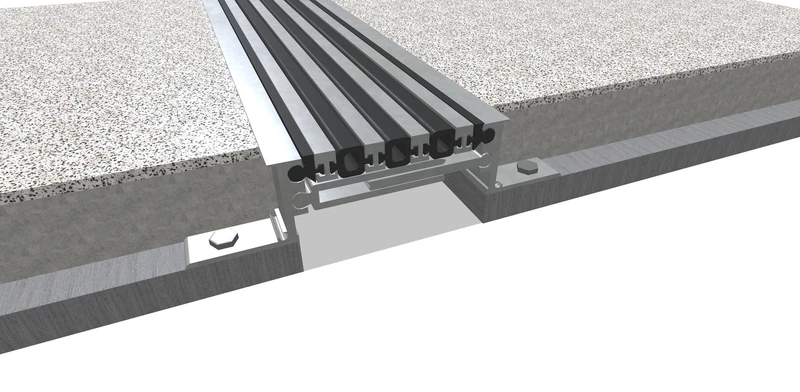

В 29-0 / 100	100	150	—	0	0.30	прямой
В 29-0 / 150	150	250	—	0	0.30	прямой

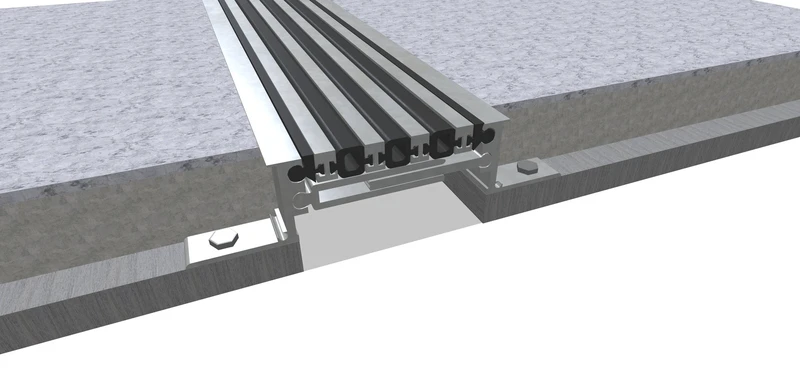

В 29-14 / 030	30	47	—	14	0.30	прямой

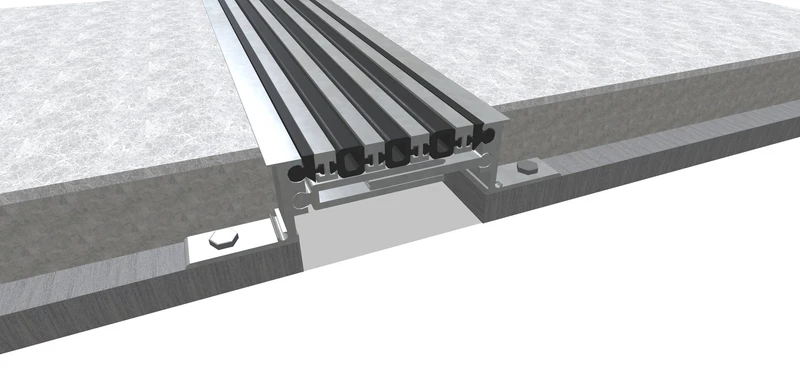

В 29-14 / 050	50–60	70	—	14	0.30	прямой
В 29-14 / 080	80	100	—	14	0.30	прямой

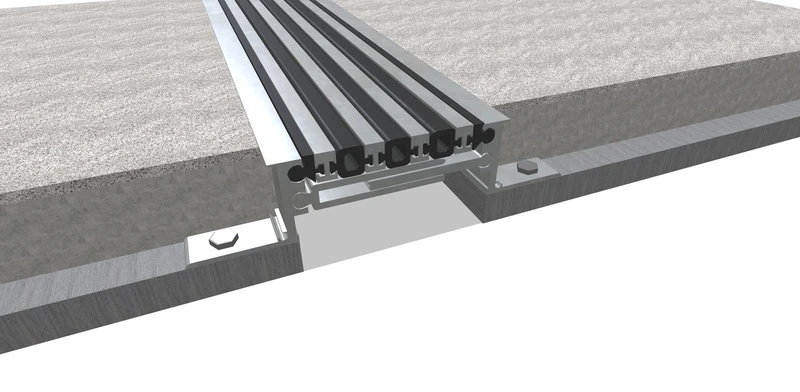

В 29-14 / 100	100	120	—	14	0.30	прямой
В 29-14-УГЛ / 030	30	47	—	14	0.30	угловой
В 29-14-УГЛ / 050	50–60	70	—	14	0.30	угловой
В 29-14-УГЛ / 080	80	100	—	14	0.30	угловой
В 29-14-УГЛ / 100	100	120	—	14	0.30	угловой
В 29-29 / 030	30	47	—	29	0.30	прямой
В 29-29 / 050	50–60	70	—	29	0.30	прямой
В 29-29 / 080	80	100	—	29	0.30	прямой
В 29-29 / 100	100	120	—	29	0.30	прямой
В 29-29-УГЛ / 030	30	47	—	29	0.30	угловой
В 29-29-УГЛ / 050	50–60	70	—	29	0.30	угловой
В 29-29-УГЛ / 080	80	100	—	29	0.30	угловой

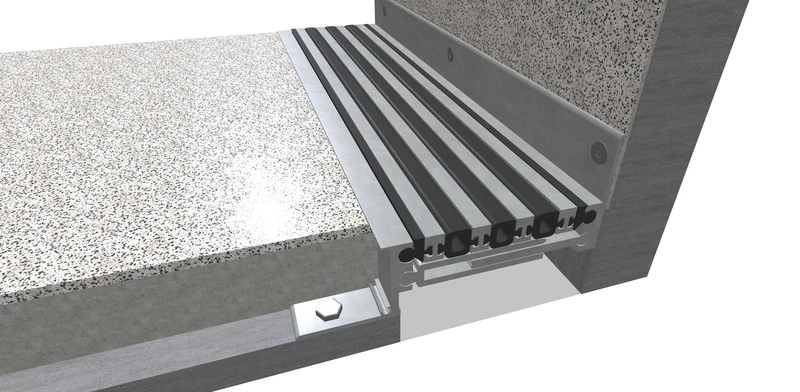

В 29-29-УГЛ / 100	100	120	—	29	0.30	угловой
В 29-43 / 030	30	47	—	43	0.30	прямой
В 29-43 / 050	50–60	70	—	43	0.30	прямой
В 29-43 / 080	80	100	—	43	0.30	прямой
В 29-43 / 100	100	120	—	43	0.30	прямой
В 29-43-УГЛ / 030	30	47	—	43	0.30	угловой
В 29-43-УГЛ / 050	50–60	70	—	43	0.30	угловой
В 29-43-УГЛ / 080	80	100	—	43	0.30	угловой

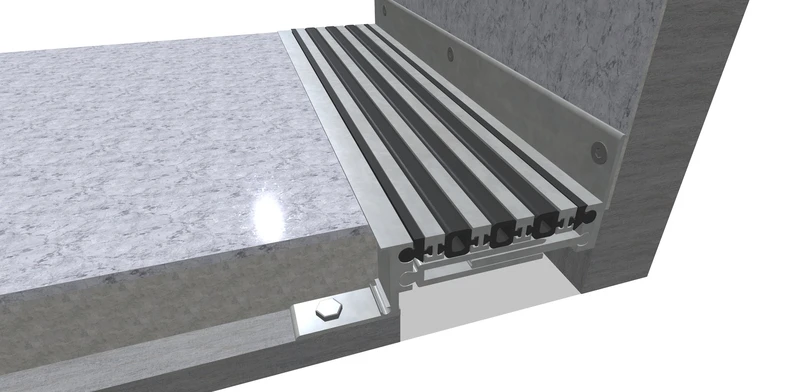

В 29-43-УГЛ / 100	100	120	—	43	0.30	угловой
В 29-60 / 030	30	47	—	60	0.30	прямой
В 29-60 / 050	50–60	70	—	60	0.30	прямой
В 29-60 / 080	80	100	—	60	0.30	прямой
В 29-60 / 100	100	120	—	60	0.30	прямой
В 29-60-УГЛ / 030	30	47	—	60	0.30	угловой
В 29-60-УГЛ / 050	50–60	70	—	60	0.30	угловой
В 29-60-УГЛ / 080	80	100	—	60	0.30	угловой
В 29-60-УГЛ / 100	100	120	—	60	0.30	угловой
В 29-УГЛ-0 / 080	80	130	—	0	0.30	угловой
В 29-УГЛ-0 / 100	100	150	—	0	0.30	угловой
В 29-УГЛ-0 / 150	150	250	—	0	0.30	угловой

Прокрутите для загрузки

Серия Деформикс В 29 насчитывает 38 профилей прямого и углового исполнения с шириной шва от 30 до 150 мм. Её отличает выбор способа монтажа: доступны и закладной, и накладной варианты, поэтому одну серию можно применять и на новом полу, и при реконструкции существующего. Нагрузки — пешеходные, автомобильные и лёгкий грузовой транспорт до 3,5 т.

Назначение

В 29 удобна на объектах, где часть швов закладывается при заливке, а часть приходится ремонтировать по готовому покрытию — например, при поэтапной реконструкции склада или при расширении цеха. Единая серия на два способа монтажа упрощает подбор и снабжение: не нужно смешивать разные семейства. Диапазон 30–150 мм охватывает и узкие температурные швы, и широкие раздвижки между блоками.

Конструкция и монтаж

Закладной вариант анкеруется в теле стяжки при бетонировании, накладной крепится поверх готового покрытия по обеим сторонам шва. Прямые исполнения ведут прямолинейные линии, угловые собирают переломы пола и примыкания. Все 38 типоразмеров с указанием способа монтажа и размеров — в таблице ниже.

Нормативная база

Устройство и заполнение швов выполняют по СП 29.13330.2011 «Полы», нагрузки принимают по СП 20.13330.2016.

Серия входит в раздел профили для полов с высокими нагрузками. Если трафик ограничен лёгкой техникой и хватит прямого закладного профиля — посмотрите Деформикс В 27; для накладных швов средней ширины подойдёт Деформикс В 30.
