Температурно - усадочные швы
Температурно-усадочные швы: комплексная защита бетонных конструкций
Температурно-усадочные швы — универсальный тип деформационных швов, компенсирующий одновременно температурные и усадочные деформации бетона. Это наиболее распространённый вид швов в промышленных и гражданских зданиях. Профили Deformix обеспечивают надёжную защиту температурно-усадочных швов при интенсивной эксплуатации.
Комплексная природа деформаций
Температурные деформации
Бетон расширяется при нагреве и сжимается при охлаждении:
[ \Delta L_T = \alpha \times L \times \Delta T ]
Где:
- (\alpha) = 10×10⁻⁶ 1/°C — коэффициент линейного расширения
- (L) — длина конструкции
- (\Delta T) — перепад температур
Пример: плита 30 м, перепад температур 50°C:
[ \Delta L_T = 10 \times 10^{-6} \times 30000 \times 50 = 15 \text{ мм} ]
Усадочные деформации
Бетон уменьшается в объёме при твердении:
[ \Delta L_у = \varepsilon_{уc} \times L ]
Где:
- (\varepsilon_{уc}) = 0,3–0,5 мм/м — относительная усадка
- (L) — длина конструкции
Пример: плита 30 м:
[ \Delta L_у = 0,4 \times 30 = 12 \text{ мм} ]
Суммарные деформации
При неблагоприятном сочетании (охлаждение + усадка):
[ \Delta L_{сумм} = \Delta L_T + \Delta L_у = 15 + 12 = 27 \text{ мм} ]
Именно эту величину должен компенсировать шов.
Области применения
Температурно-усадочные швы устраивают:
В полах:
- Промышленные здания
- Складские комплексы
- Торговые центры
- Паркинги
В стенах:
- Протяжённые здания (более 50 м)
- Здания с большой площадью остекления
- Неотапливаемые помещения
В кровлях:
- Плоские эксплуатируемые кровли
- Кровли с жёсткой теплоизоляцией
На открытых площадках:
- Отмостки
- Дорожные покрытия
- Площадки
Проектирование температурно-усадочных швов
Шаг швов
Зависит от температурного режима и армирования:
| Тип конструкции | Отапливаемое | Неотапливаемое | Открытое |
|---|---|---|---|
| Монолитные ж/б полы | 30–36 м | 18–24 м | 12–18 м |
| Кирпичные стены | 50–60 м | 35–40 м | — |
| Сборные ж/б каркасы | 50–60 м | 30–40 м | — |
| Монолитные ж/б каркасы | 40–50 м | 25–35 м | — |
Ширина швов
Расчётная формула:
[ b = \alpha \times L \times \Delta T + \varepsilon_{уc} \times L + 10 ]
Где 10 мм — конструктивный запас.
Типичные значения:
- Внутренние помещения: 20–30 мм
- Неотапливаемые: 30–50 мм
- Открытые площадки: 40–60 мм
Расположение швов
Принципы:
- По осям несущих конструкций
- В местах изменения жёсткости
- Продолжение швов через все конструкции
- С учётом эксплуатационных требований
Конструктивные решения
В полах
Вариант 1: Сквозной шов
- Проходит через всю толщину плиты
- Полное разделение секций
- Шпонки для передачи нагрузки
Вариант 2: Частично сквозной
- Усадочный пропил сверху (1/3 толщины)
- Арматура проходит сквозь
- Ограниченное раскрытие
В стенах
Вертикальный шов:
- От фундамента до кровли
- Ширина: 20–50 мм
- Заполнение: упругий материал + профиль
На кровле
Кровельный шов:
- Гидроизоляция с обеих сторон
- Компенсатор в центре
- Защитный кожух сверху

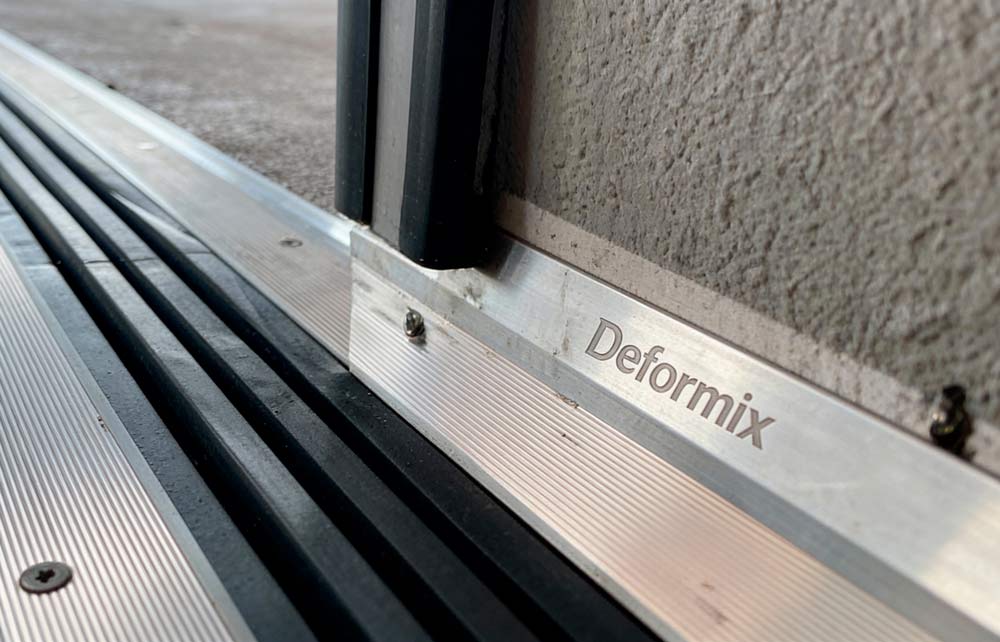

Профили Deformix для температурно-усадочных швов

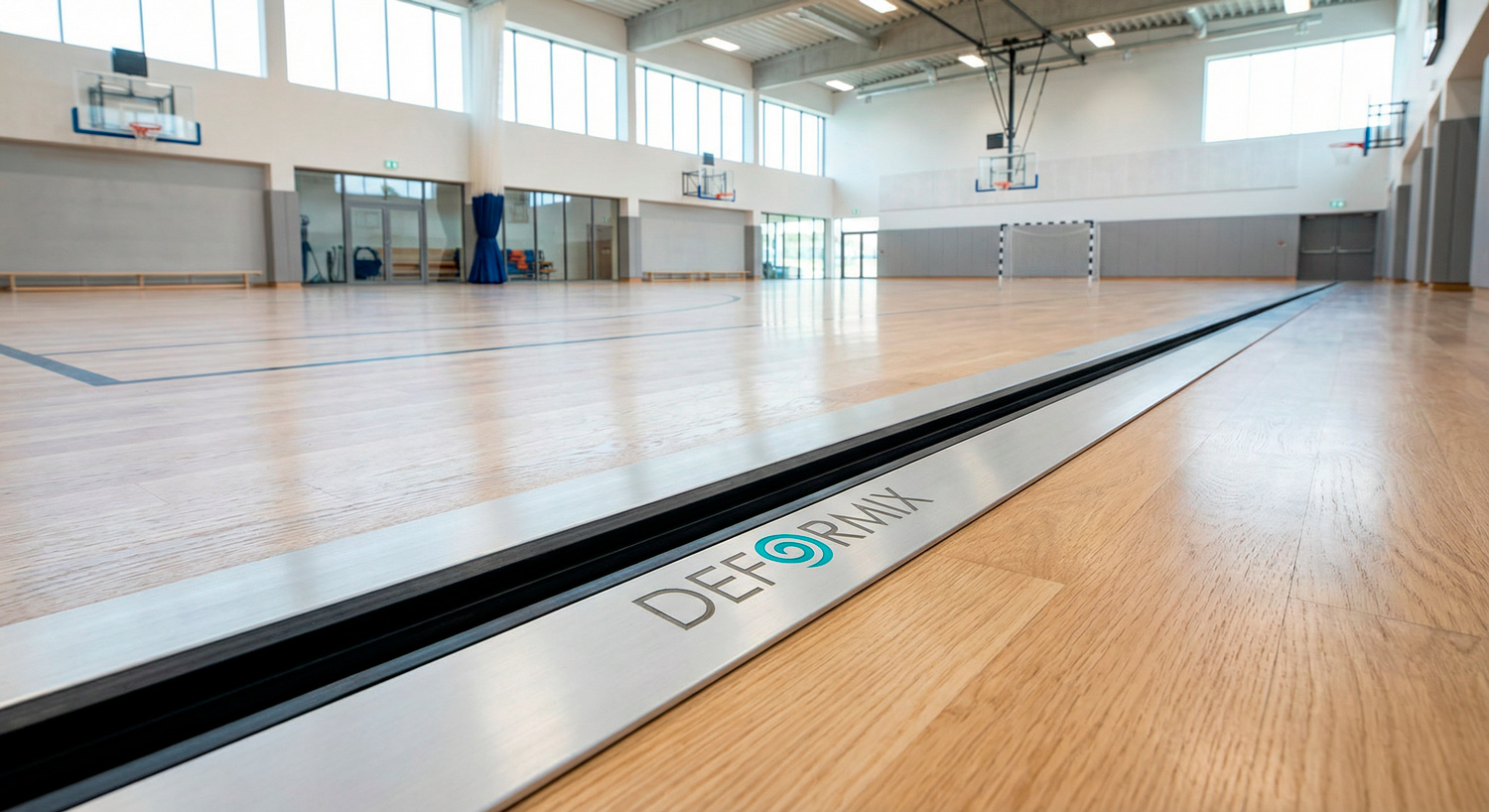

Для полов
Серия Н 21 (ДШКА) — основная:
- Нагрузка: до 1,2 МПа
- Ширина шва: 20–200 мм
- Толщина покрытия: 15–215 мм
Рекомендуемые модификации:
- Deformix Н 21-50/030 — стандартный вариант
- Deformix Н 21-75/050 — для широких швов
- Deformix Н 21-100/090 — для больших перепадов температур
Серия 21 — облегчённая:
- Ширина шва: 25–70 мм
- Толщина: 15–35 мм
- Для помещений с умеренными нагрузками
Для стен
Серия С 35 (ДГК):
- Ширина шва: 18–190 мм
- Накладной и закладной монтаж
Рекомендуемые модификации:
- Deformix С 35-2/030 — закладной, ширина 30 мм
- Deformix С 35-0/050 — накладной, ширина 50 мм
- Deformix С 35-15/070 — под штукатурку
Для потолков
Серия 31:
- Ширина шва: 30–150 мм
- Накладной монтаж
Для фасадов
Серия С 21 (ДГК ФАС):
- Ширина шва: 30–120 мм
- UV-стойкий компенсатор
- Вставной монтаж
Технология устройства
Этап 1: Формирование шва
При заливке бетона:
- Установка разделительной рейки
- Бетонирование секций
- Удаление рейки
- Очистка шва
Нарезкой:
- Ожидание набора прочности (6–24 ч)
- Нарезка швонарезчиком
- Расширение (при необходимости)
- Очистка
Этап 2: Подготовка к заполнению
- Очистка от пыли и мусора
- Высушивание (при влажном шве)
- Грунтование кромок (для герметиков)
- Установка уплотнительного шнура
Этап 3: Установка профиля
Закладной монтаж:
- Установка профиля до заливки
- Фиксация на уровне покрытия
- Защита компенсатора
- Бетонирование
Накладной монтаж:
- Подготовка готового шва
- Разметка отверстий
- Крепление дюбелями
- Герметизация
Сравнение способов заполнения
| Параметр | Герметик | Профиль Deformix |
|---|---|---|
| Срок службы | 3–5 лет | 25–50 лет |
| Стойкость к нагрузкам | Низкая | Высокая |
| Защита кромок | Нет | Да |
| Обслуживание | Частое | Минимальное |
| Стоимость (начальная) | Ниже | Выше |
| Стоимость (за срок службы) | Выше | Ниже |
📋 Заключение
Типичные ошибки
При проектировании
- Недооценка температурных перепадов
- Неправильный шаг швов
- Игнорирование усадочной составляющей
При устройстве
- Несвоевременная нарезка
- Недостаточная глубина/ширина
- Некачественная очистка
При эксплуатации
- Заполнение мусором
- Механические повреждения
- Отсутствие обслуживания
Температурно-усадочные швы с профилями Deformix — надёжное решение для защиты бетонных конструкций от комплекса деформационных воздействий на протяжении всего срока эксплуатации здания.
