Деформикс Н 21

Описание серии

Деформикс Н 21 — серия из 494 напольных профиля с ТЭП-компенсатором для швов шириной 20–110 мм. Прямые и угловые исполнения, закладной и накладной монтаж; рассчитана на высокие пешеходные и автомобильные нагрузки.

Альбом технических решений.DWG

Технический лист серии Н 21.PDF

Каталоги компании.PDF

📋Показано 30 из 494 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

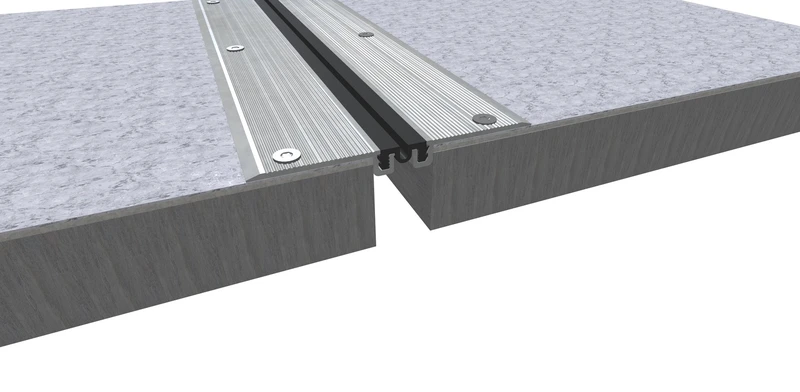

Н 21-0 / 030	30	140	140	0	0.20	прямой
Н 21-0 / 030	30	115	—	0	0.10	прямой

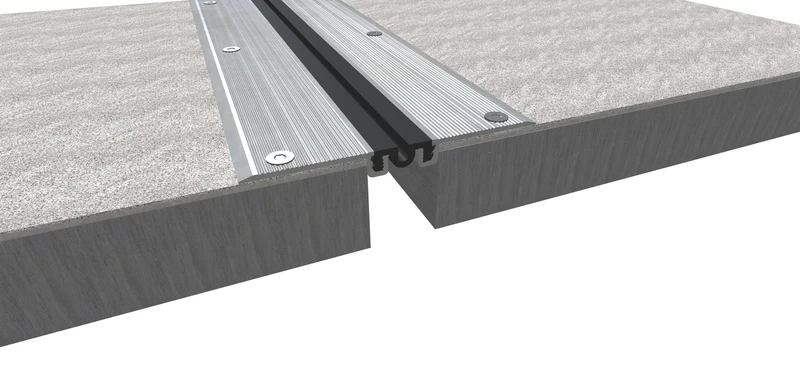

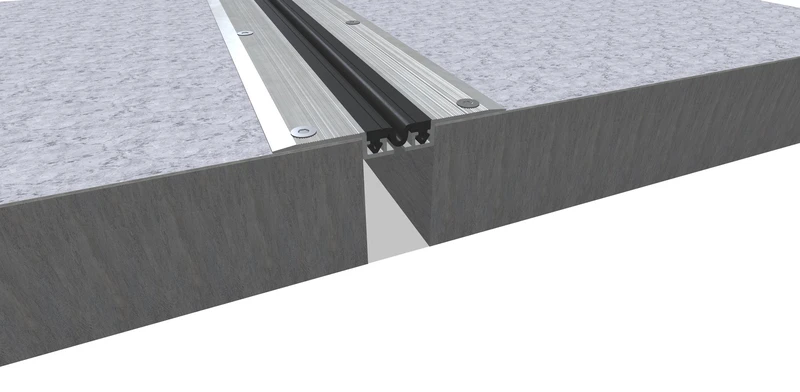

Н 21-0/035	35	110	110	0	0.20	прямой
Н 21-0/035	35	110	110	0	0.20	прямой
Н 21-0/035	35	110	110	0	0.20	прямой
Н 21-0 / 035	35	145	145	0	0.20	прямой
Н 21-0/040	40	115	115	0	0.18	прямой
Н 21-0/040	40	115	115	0	0.18	прямой
Н 21-0/040	40	115	115	0	0.18	прямой
Н 21-0 / 040	40	120	—	0	0.10	прямой

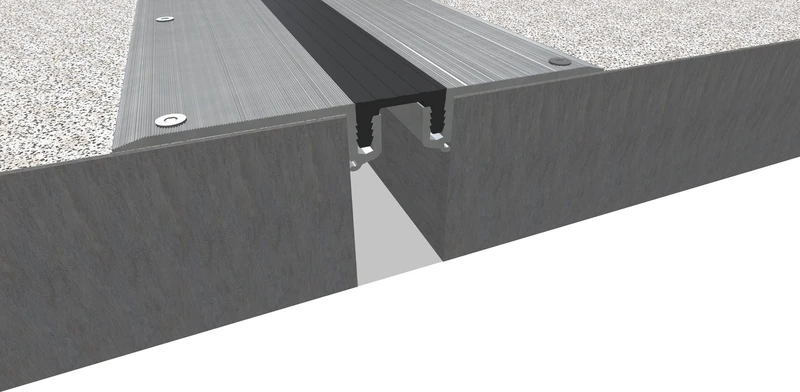

Н 21-0 / 045	50	220	—	0	0.30	прямой
Н 21-0/045	50	220	220	0	1.80	прямой
Н 21-0/045	50	220	220	0	1.80	прямой

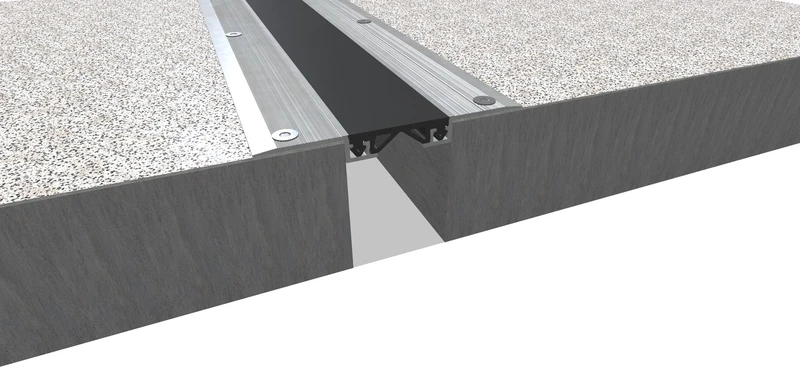

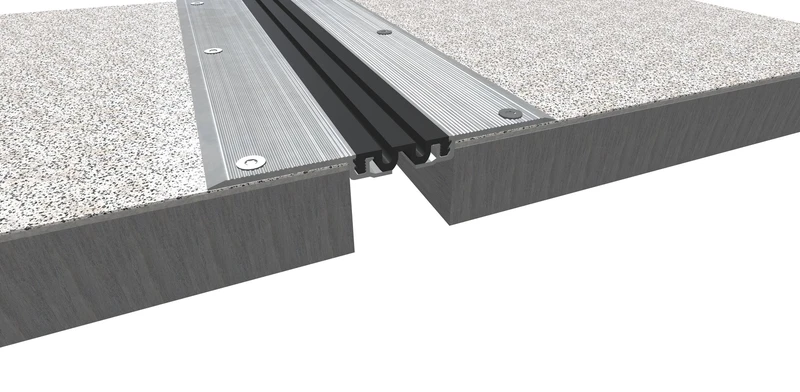

Н 21-0/050	50	125	125	0	0.14	прямой
Н 21-0/050	50	125	125	0	0.14	прямой
Н 21-0/050	50	125	125	0	0.14	прямой
Н 21-0 / 050	50	170	170	0	0.20	прямой
Н 21-0 / 050	50	130	—	0	0.10	прямой

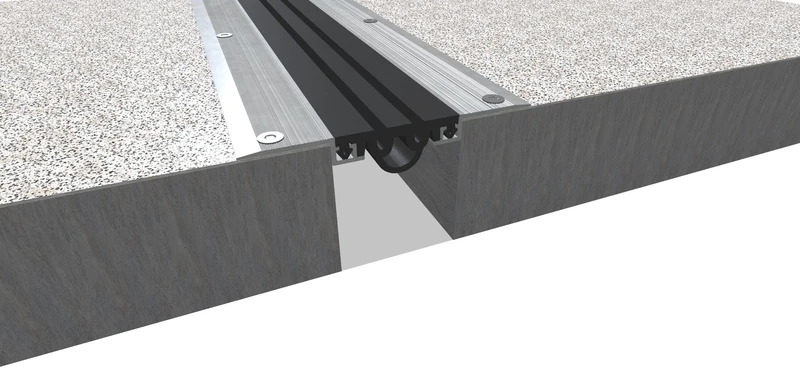

Н 21-0 / 060	60	230	—	0	0.30	прямой
Н 21-0/060	60	135	135	0	0.10	прямой
Н 21-0/060	60	135	135	0	0.10	прямой
Н 21-0/060	60	230	230	0	1.80	прямой
Н 21-0/060	60	135	135	0	0.10	прямой
Н 21-0 / 060	60	140	—	0	0.10	прямой

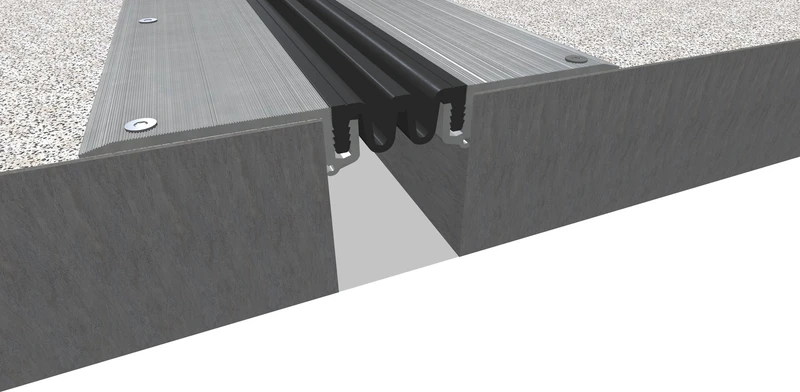

Н 21-0 / 070	70	240	—	0	0.30	прямой
Н 21-0/070	70	240	240	0	1.80	прямой
Н 21-0/070	70	145	145	0	0.06	прямой
Н 21-0 / 070	70	150	—	0	0.10	прямой
Н 21-0 / 070	75	195	195	0	0.20	прямой
Н 21-0 / 080	80	250	—	0	0.30	прямой
Н 21-0/080	80	250	250	0	1.80	прямой
Н 21-0/080	80	250	250	0	1.80	прямой
Н 21-0 / 090	90	260	—	0	0.30	прямой
Н 21-0 / 100	100	270	—	0	0.30	прямой
Н 21-0/100	105	270	270	0	1.50	прямой
Н 21-0/100	100	270	270	0	1.50	прямой
Н 21-0-УГЛ / 030	30	75	—	0	0.10	угловой
Н 21-0-УГЛ / 030	30	85	85	0	0.20	угловой
Н 21-0-УГЛ/035	35	72	72	0	0.20	угловой
Н 21-0-УГЛ/035	35	72	72	0	0.20	угловой
Н 21-0-УГЛ/035	35	72	72	0	0.20	угловой
Н 21-0-УГЛ / 035	35	90	90	0	0.20	угловой
Н 21-0-УГЛ/040	40	77	77	0	0.18	угловой
Н 21-0-УГЛ/040	40	77	77	0	0.18	угловой
Н 21-0-УГЛ/040	40	77	77	0	0.18	угловой
Н 21-0-УГЛ / 040	40	80	—	0	0.10	угловой
Н 21-0-УГЛ / 045	55	140	—	0	0.30	угловой
Н 21-0-УГЛ/045	55	140	140	0	1.80	угловой
Н 21-0-УГЛ/045	55	140	140	0	1.80	угловой
Н 21-0-УГЛ/050	50	87	87	0	0.14	угловой
Н 21-0-УГЛ/050	50	87	87	0	0.14	угловой
Н 21-0-УГЛ/050	50	87	87	0	0.14	угловой
Н 21-0-УГЛ / 050	50	110	110	0	0.20	угловой
Н 21-0-УГЛ / 050	50	90	—	0	0.10	угловой
Н 21-0-УГЛ/060	60	97	97	0	0.10	угловой
Н 21-0-УГЛ/060	60	97	97	0	0.10	угловой
Н 21-0-УГЛ/060	60	97	97	0	0.10	угловой
Н 21-0-УГЛ / 060	60	100	—	0	0.10	угловой
Н 21-0-УГЛ / 065	65	150	—	0	0.30	угловой
Н 21-0-УГЛ/065	65	150	150	0	1.80	угловой
Н 21-0-УГЛ/070	70	107	107	0	0.06	угловой
Н 21-0-УГЛ / 070	75	135	135	0	0.20	угловой
Н 21-0-УГЛ / 070	70	110	—	0	0.10	угловой
Н 21-0-УГЛ / 075	75	160	—	0	0.30	угловой
Н 21-0-УГЛ/075	75	160	160	0	1.80	угловой
Н 21-0-УГЛ / 085	85	170	—	0	0.30	угловой
Н 21-0-УГЛ/085	85	170	170	0	1.80	угловой
Н 21-0-УГЛ/085	85	170	170	0	1.80	угловой
Н 21-0-УГЛ / 095	95	180	—	0	0.30	угловой
Н 21-0-УГЛ / 105	105	190	—	0	0.30	угловой
Н 21-0-УГЛ/105	110	190	190	0	1.50	угловой
Н 21-0-УГЛ/105	105	190	190	0	1.50	угловой
Н 21-100/045	45	50	165	100	0.20	прямой
Н 21-100 / 050	50	55	170	100	0.20	прямой
Н 21-100/050	50	55	170	100	0.20	прямой
Н 21-100 / 060	65	80	195	100	0.20	прямой
Н 21-100/065	65	70	175	100	0.20	прямой
Н 21-100 / 070	70	75	190	100	0.20	прямой
Н 21-100 / 100	100	115	230	100	0.20	прямой
Н 21-100/100	100	105	220	100	0.20	прямой
Н 21-100-УГЛ/045	45	—	—	100	0.20	угловой
Н 21-100-УГЛ / 050	50	55	112	100	0.20	угловой
Н 21-100-УГЛ/055	50	—	—	100	0.20	угловой
Н 21-100-УГЛ / 060	65	79	136	100	0.20	угловой
Н 21-100-УГЛ/065	65	—	—	100	0.20	угловой
Н 21-100-УГЛ / 070	70	75	132	100	0.20	угловой
Н 21-100-УГЛ / 100	100	114	171	100	0.20	угловой
Н 21-100-УГЛ/100	100	—	—	100	0.20	угловой
Н 21-120/060 на опорах	60	60	60	120	1.20	угловой
Н 21-120/070 на опорах	70	70	70	120	0.90	угловой
Н 21-120/080 на опорах	80	80	80	120	0.90	угловой
Н 21-120/090 на опорах	90	90	90	120	0.70	угловой
Н 21-120/110 на опорах	110	110	110	120	0.70	угловой
Н 21-145/060 на опорах	60	60	60	145	1.20	угловой
Н 21-145/070 на опорах	70	70	70	145	0.90	угловой
Н 21-145/080 на опорах	80	80	80	145	0.90	угловой
Н 21-145/090 на опорах	90	90	90	145	0.70	угловой
Н 21-145/110 на опорах	110	110	110	145	0.70	угловой
Н 21-15 / 020	20	—	—	16	0.30	прямой
Н 21-15/020	20	25	150	15	0.20	прямой
Н 21-15/025	25	35	125	15	0.20	прямой
Н 21-15/025	25	35	125	15	0.20	прямой
Н 21-15/025	25	30	155	15	0.20	прямой
Н 21-15/025	25	35	125	15	0.20	прямой
Н 21-15 / 025	25	128	—	15	0.10	прямой
Н 21-15 / 025	25	31	125	15	0.20	прямой
Н 21-15 / 030	30	—	—	16	0.30	прямой
Н 21-15/030	30	35	160	15	0.20	прямой
Н 21-15/030	30	40	130	15	0.18	прямой
Н 21-15/030	30	40	130	15	0.18	прямой
Н 21-15/030	30	40	130	15	0.18	прямой
Н 21-15 / 030	30	35	130	15	0.20	прямой
Н 21-15 / 030	30	130	—	15	0.10	прямой
Н 21-15 / 040	40	—	—	16	0.30	прямой
Н 21-15/040	40	50	140	15	0.14	прямой
Н 21-15/040	40	50	140	15	0.14	прямой
Н 21-15/040	40	45	165	15	0.20	прямой
Н 21-15/040	40	50	140	15	0.14	прямой
Н 21-15 / 040	40	140	—	15	0.10	прямой
Н 21-15/045	45	50	165	15	0.20	прямой
Н 21-15 / 050	50	—	—	16	0.30	прямой
Н 21-15/050	50	50	200	16	1.20	прямой
Н 21-15/050	50	55	170	15	0.20	прямой
Н 21-15/050	50	60	150	15	0.10	прямой
Н 21-15/050	50	60	150	15	0.10	прямой
Н 21-15/050	50	60	150	15	0.10	прямой
Н 21-15 / 050	50	150	—	15	0.10	прямой
Н 21-15 / 050	50	55	150	15	0.20	прямой
Н 21-15 / 055	55	80	175	15	0.20	прямой
Н 21-15 / 060	60	—	—	16	0.30	прямой
Н 21-15/060	60	60	210	16	1.20	прямой
Н 21-15/060	60	65	160	15	0.05	прямой
Н 21-15 / 060	60	160	—	15	0.10	прямой
Н 21-15/065	65	70	175	15	0.20	прямой
Н 21-15 / 070	70	—	—	16	0.30	прямой
Н 21-15/070	70	70	220	16	1.20	прямой
Н 21-15 / 070	70	75	170	15	0.20	прямой
Н 21-15 / 080	80	—	—	16	0.30	прямой
Н 21-15/080	80	80	230	16	1.20	прямой
Н 21-15 / 090	100	—	—	16	0.30	прямой
Н 21-15 / 090	90	115	210	15	0.20	прямой
Н 21-15/100	100	100	250	16	0.90	прямой
Н 21-15 /100	100	105	220	15	0.20	прямой
Н 21-15-УГЛ / 020	20	—	—	16	0.30	угловой
Н 21-15-УГЛ/020	20	—	—	15	0.20	угловой
Н 21-15-УГЛ/025	25	—	—	15	0.20	угловой
Н 21-15-УГЛ / 025	25	30	78	15	0.20	угловой
Н 21-15-УГЛ / 030	30	—	—	16	0.30	угловой
Н 21-15-УГЛ/030	30	35	80	15	0.20	угловой
Н 21-15-УГЛ/030	30	35	80	15	0.20	угловой
Н 21-15-УГЛ/030	30	35	80	15	0.20	угловой
Н 21-15-УГЛ/030	30	—	—	15	0.20	угловой
Н 21-15-УГЛ / 030	30	80	—	15	0.10	угловой
Н 21-15-УГЛ / 030	30	35	82	15	0.20	угловой
Н 21-15-УГЛ/035	35	40	85	15	0.18	угловой
Н 21-15-УГЛ/035	35	40	85	15	0.18	угловой
Н 21-15-УГЛ/035	35	40	85	15	0.18	угловой
Н 21-15-УГЛ / 035	35	85	—	15	0.10	угловой
Н 21-15-УГЛ / 040	40	—	—	16	0.30	угловой
Н 21-15-УГЛ/040	40	—	—	15	0.20	угловой
Н 21-15-УГЛ/045	45	50	95	15	0.14	угловой
Н 21-15-УГЛ/045	45	50	95	15	0.14	угловой
Н 21-15-УГЛ/045	45	—	—	15	0.20	угловой
Н 21-15-УГЛ/045	45	50	95	15	0.14	угловой
Н 21-15-УГЛ / 045	45	95	—	15	0.10	угловой
Н 21-15-УГЛ / 050	50	—	—	16	0.30	угловой
Н 21-15-УГЛ/050	55	55	130	16	1.20	угловой
Н 21-15-УГЛ / 050	50	55	102	15	0.20	угловой
Н 21-15-УГЛ/055	55	60	105	15	0.10	угловой
Н 21-15-УГЛ/055	50	—	—	15	0.20	угловой
Н 21-15-УГЛ/055	55	60	105	15	0.10	угловой
Н 21-15-УГЛ/055	55	60	105	15	0.10	угловой
Н 21-15-УГЛ / 055	55	79	126	15	0.20	угловой
Н 21-15-УГЛ / 055	55	105	—	15	0.10	угловой
Н 21-15-УГЛ / 065	60	—	—	16	0.30	угловой
Н 21-15-УГЛ/065	65	65	140	16	1.20	угловой
Н 21-15-УГЛ/065	65	65	115	15	0.05	угловой
Н 21-15-УГЛ/065	65	—	—	15	0.20	угловой
Н 21-15-УГЛ / 065	65	120	—	15	0.10	угловой
Н 21-15-УГЛ / 070	70	75	122	15	0.20	угловой
Н 21-15-УГЛ / 075	70	—	—	16	0.30	угловой
Н 21-15-УГЛ/075	75	75	150	16	1.20	угловой
Н 21-15-УГЛ/085	85	85	160	16	1.20	угловой
Н 21-15-УГЛ / 090	90	114	161	15	0.20	угловой
Н 21-15-УГЛ/100	100	—	—	15	0.20	угловой
Н 21-15-УГЛ/105	105	105	180	16	0.90	угловой
Н 21-16/050	50	50	200	16	1.20	прямой
Н 21-16/080	80	80	210	16	1.20	прямой
Н 21-16/100	105	105	220	16	0.90	прямой
Н 21-16-УГЛ/050	55	55	130	16	1.20	угловой
Н 21-16-УГЛ/085	85	85	160	16	1.20	угловой
Н 21-16-УГЛ/105	110	110	185	16	0.90	угловой
Н 21-170/060 на опорах	60	60	60	170	1.20	угловой
Н 21-170/070 на опорах	70	70	70	170	0.90	угловой
Н 21-170/080 на опорах	80	80	80	170	0.90	угловой
Н 21-170/090 на опорах	90	90	90	170	0.70	угловой
Н 21-170/110 на опорах	110	110	110	170	0.70	угловой
Н 21-190/060 на опорах	60	60	60	190	1.20	угловой
Н 21-190/070 на опорах	70	70	70	190	0.90	угловой
Н 21-190/080 на опорах	80	80	80	190	0.90	угловой
Н 21-190/090 на опорах	90	90	90	190	0.70	угловой
Н 21-190/110 на опорах	110	110	110	190	0.70	угловой
Н 21-20/020	20	25	150	20	0.20	прямой
Н 21-20/025	25	35	125	20	0.20	прямой
Н 21-20/025	25	30	155	20	0.20	прямой
Н 21-20/025	25	35	125	20	0.20	прямой
Н 21-20/025	25	35	125	20	0.20	прямой
Н 21-20 / 025	25	31	125	20	0.20	прямой
Н 21-20/030	30	35	160	20	0.20	прямой
Н 21-20/030	30	40	130	20	0.18	прямой
Н 21-20/030	30	40	130	20	0.18	прямой
Н 21-20/030	30	40	130	20	0.18	прямой
Н 21-20 / 030	30	35	130	20	0.20	прямой
Н 21-20/040	40	45	165	20	0.20	прямой
Н 21-20/040	40	50	140	20	0.14	прямой
Н 21-20/040	40	50	140	20	0.14	прямой
Н 21-20/040	40	50	140	20	0.14	прямой
Н 21-20/045	45	50	165	20	0.20	прямой
Н 21-20/050	50	60	150	20	0.10	прямой
Н 21-20/050	50	60	150	20	0.10	прямой
Н 21-20/050	50	55	170	20	0.20	прямой
Н 21-20/050	50	60	150	20	0.10	прямой
Н 21-20 / 050	50	55	150	20	0.20	прямой
Н 21-20 / 055	55	80	175	20	0.20	прямой
Н 21-20/060	60	65	160	20	0.05	прямой
Н 21-20/065	65	70	175	20	0.20	прямой
Н 21-20 / 070	70	75	170	20	0.20	прямой
Н 21-20 / 090	90	115	210	20	0.20	прямой
Н 21-20 /100	100	105	220	20	0.20	прямой
Н 21-20-УГЛ/020	20	—	—	20	0.20	угловой
Н 21-20-УГЛ/025	25	—	—	20	0.20	угловой
Н 21-20-УГЛ / 025	25	30	78	20	0.20	угловой
Н 21-20-УГЛ/030	30	35	80	20	0.20	угловой
Н 21-20-УГЛ/030	30	—	—	20	0.20	угловой
Н 21-20-УГЛ/030	30	35	80	20	0.20	угловой
Н 21-20-УГЛ/030	30	35	80	20	0.20	угловой
Н 21-20-УГЛ / 030	30	35	82	20	0.20	угловой
Н 21-20-УГЛ/035	35	40	85	20	0.18	угловой
Н 21-20-УГЛ/035	35	40	85	20	0.18	угловой
Н 21-20-УГЛ/035	35	40	85	20	0.18	угловой
Н 21-20-УГЛ/040	40	—	—	20	0.20	угловой
Н 21-20-УГЛ/045	45	50	95	20	0.14	угловой
Н 21-20-УГЛ/045	45	50	95	20	0.14	угловой
Н 21-20-УГЛ/045	45	50	95	20	0.14	угловой
Н 21-20-УГЛ/045	45	—	—	20	0.20	угловой
Н 21-20-УГЛ / 050	50	55	102	20	0.20	угловой
Н 21-20-УГЛ / 055	55	79	126	20	0.20	угловой
Н 21-20-УГЛ/055	55	60	105	20	0.10	угловой
Н 21-20-УГЛ/055	50	—	—	20	0.20	угловой
Н 21-20-УГЛ/055	55	60	105	20	0.10	угловой
Н 21-20-УГЛ/055	55	60	105	20	0.10	угловой
Н 21-20-УГЛ/065	65	65	115	20	0.05	угловой
Н 21-20-УГЛ/065	65	—	—	20	0.20	угловой
Н 21-20-УГЛ / 070	70	75	122	20	0.20	угловой
Н 21-20-УГЛ / 090	90	114	161	20	0.20	угловой
Н 21-20-УГЛ/100	100	—	—	20	0.20	угловой
Н 21-215/060 на опорах	60	60	60	215	1.20	угловой
Н 21-215/070 на опорах	70	70	70	215	0.90	угловой
Н 21-215/080 на опорах	80	80	80	215	0.90	угловой
Н 21-215/090 на опорах	90	90	90	215	0.70	угловой
Н 21-215/110 на опорах	110	110	110	215	0.70	угловой
Н 21-245/060 на опорах	60	60	60	245	1.20	угловой
Н 21-245/070 на опорах	70	70	70	245	0.90	угловой
Н 21-245/080 на опорах	80	80	80	245	0.90	угловой
Н 21-245/090 на опорах	90	90	90	245	0.70	угловой
Н 21-245/110 на опорах	110	110	110	245	0.70	угловой
Н 21-25 / 025	25	31	125	25	0.20	прямой
Н 21-25 / 025	25	128	—	25	0.10	прямой
Н 21-25 / 030	30	35	130	25	0.20	прямой
Н 21-25 / 030	30	130	—	25	0.10	прямой
Н 21-25 / 040	40	140	—	25	0.10	прямой
Н 21-25 / 050	50	55	150	25	0.20	прямой
Н 21-25 / 050	50	150	—	25	0.10	прямой
Н 21-25 / 060	65	80	175	25	0.20	прямой
Н 21-25 / 060	60	160	—	25	0.10	прямой
Н 21-25 / 070	70	75	170	25	0.20	прямой
Н 21-25 / 100	100	115	210	25	0.20	прямой
Н 21-25-УГЛ / 025	25	30	78	25	0.20	угловой
Н 21-25-УГЛ / 030	30	35	82	25	0.20	угловой
Н 21-25-УГЛ / 030	30	80	—	25	0.10	угловой
Н 21-25-УГЛ / 035	35	85	—	25	0.10	угловой
Н 21-25-УГЛ / 045	45	95	—	25	0.10	угловой
Н 21-25-УГЛ / 050	50	55	102	25	0.20	угловой
Н 21-25-УГЛ / 055	55	105	—	25	0.10	угловой
Н 21-25-УГЛ / 060	65	79	126	25	0.20	угловой
Н 21-25-УГЛ / 065	65	120	—	25	0.10	угловой
Н 21-25-УГЛ / 070	70	75	122	25	0.20	угловой
Н 21-25-УГЛ / 100	100	114	161	25	0.20	угловой
Н 21-30/020	20	50	165	30	1.20	прямой
Н 21-30/020	20	25	150	30	0.20	прямой
Н 21-30/020	20	50	165	30	1.20	прямой
Н 21-30/025	25	30	155	30	0.20	прямой
Н 21-30/030	30	60	175	30	1.20	прямой
Н 21-30/030	30	35	160	30	0.20	прямой
Н 21-30/040	40	70	185	30	1.20	прямой
Н 21-30/040	40	45	165	30	0.20	прямой
Н 21-30/045	50	80	195	30	1.20	прямой
Н 21-30/045	45	50	165	30	0.20	прямой
Н 21-30/045	50	80	195	30	1.20	прямой
Н 21-30/050	50	55	170	30	0.20	прямой
Н 21-30/065	65	70	175	30	0.20	прямой
Н 21-30/070	70	100	215	30	0.90	прямой
Н 21-30/075	75	105	220	30	0.90	прямой
Н 21-30/100	100	105	220	30	0.20	прямой
Н 21-30-УГЛ/020	20	—	—	30	0.20	угловой
Н 21-30-УГЛ/025	25	—	—	30	0.20	угловой
Н 21-30-УГЛ/030	30	—	—	30	0.20	угловой
Н 21-30-УГЛ/040	40	—	—	30	0.20	угловой
Н 21-30-УГЛ/040	40	55	112	30	1.20	угловой
Н 21-30-УГЛ/040	40	55	112	30	1.20	угловой
Н 21-30-УГЛ/045	45	—	—	30	0.20	угловой
Н 21-30-УГЛ/045	70	85	142	30	1.20	угловой
Н 21-30-УГЛ/050	50	65	122	30	1.20	угловой
Н 21-30-УГЛ/055	50	—	—	30	0.20	угловой
Н 21-30-УГЛ/060	60	75	132	30	1.20	угловой
Н 21-30-УГЛ/065	65	—	—	30	0.20	угловой
Н 21-30-УГЛ/070	70	85	142	30	1.20	угловой
Н 21-30-УГЛ/090	90	105	162	30	0.90	угловой
Н 21-30-УГЛ/095	95	110	168	30	0.90	угловой
Н 21-30-УГЛ/100	100	—	—	30	0.20	угловой
Н 21-35 / 025	25	128	—	35	0.10	прямой
Н 21-35/025	25	35	125	35	0.18	прямой
Н 21-35/025	25	35	125	35	0.18	прямой
Н 21-35/025	25	35	125	35	0.18	прямой
Н 21-35 / 030	30	130	—	35	0.10	прямой
Н 21-35/030	30	40	130	35	0.15	прямой
Н 21-35/030	30	40	130	35	0.15	прямой
Н 21-35/030	30	40	130	35	0.15	прямой
Н 21-35 / 040	40	140	—	35	0.10	прямой
Н 21-35/040	40	50	140	35	0.15	прямой
Н 21-35/040	40	50	140	35	0.15	прямой
Н 21-35/040	40	50	140	35	0.15	прямой
Н 21-35 / 050	50	150	—	35	0.10	прямой
Н 21-35/050	50	60	150	35	0.10	прямой
Н 21-35/050	50	60	150	35	0.10	прямой
Н 21-35/050	50	60	150	35	0.10	прямой
Н 21-35 / 060	60	160	—	35	0.10	прямой
Н 21-35/060	60	65	160	35	0.05	прямой
Н 21-35-УГЛ / 030	30	80	—	35	0.10	угловой
Н 21-35-УГЛ/030	30	35	80	35	0.18	угловой
Н 21-35-УГЛ/030	30	35	80	35	0.18	угловой
Н 21-35-УГЛ/030	30	35	80	35	0.18	угловой
Н 21-35-УГЛ / 035	35	85	—	35	0.10	угловой
Н 21-35-УГЛ/035	35	40	85	35	0.15	угловой
Н 21-35-УГЛ/035	35	40	85	35	0.15	угловой
Н 21-35-УГЛ/035	35	40	85	35	0.15	угловой
Н 21-35-УГЛ / 045	45	95	—	35	0.10	угловой
Н 21-35-УГЛ/045	45	50	95	35	0.15	угловой
Н 21-35-УГЛ/045	45	50	95	35	0.15	угловой
Н 21-35-УГЛ/045	45	50	95	35	0.15	угловой
Н 21-35-УГЛ / 055	55	105	—	35	0.10	угловой
Н 21-35-УГЛ/055	55	60	105	35	0.10	угловой
Н 21-35-УГЛ/055	55	60	105	35	0.10	угловой
Н 21-35-УГЛ/055	55	60	105	35	0.10	угловой
Н 21-35-УГЛ / 065	65	120	—	35	0.10	угловой
Н 21-35-УГЛ/065	65	65	115	35	0.05	угловой
Н 21-50 / 020	20	—	—	50	0.30	прямой
Н 21-50/020	20	25	150	50	0.20	прямой
Н 21-50/020	20	50	165	50	1.20	прямой
Н 21-50/020	20	50	165	50	1.20	прямой
Н 21-50 / 025	25	31	135	50	0.20	прямой
Н 21-50 / 025	25	128	—	50	0.10	прямой
Н 21-50/025	25	35	125	50	0.15	прямой
Н 21-50/025	25	30	155	50	0.20	прямой
Н 21-50/025	25	35	125	50	0.15	прямой
Н 21-50/025	25	35	125	50	0.15	прямой
Н 21-50 / 030	30	—	—	50	0.30	прямой
Н 21-50 / 030	30	130	—	50	0.10	прямой
Н 21-50 / 030	30	35	140	50	0.20	прямой
Н 21-50/030	30	40	130	50	0.15	прямой
Н 21-50/030	30	40	130	50	0.15	прямой
Н 21-50/030	30	35	160	50	0.20	прямой
Н 21-50/030	30	40	130	50	0.15	прямой
Н 21-50/030	30	60	175	50	1.20	прямой
Н 21-50 / 040	40	—	—	50	0.30	прямой
Н 21-50 / 040	40	140	—	50	0.10	прямой
Н 21-50/040	40	50	140	50	0.10	прямой
Н 21-50/040	40	50	140	50	0.10	прямой
Н 21-50/040	40	70	185	50	1.20	прямой
Н 21-50/040	40	45	165	50	0.20	прямой
Н 21-50/040	40	50	140	50	0.10	прямой
Н 21-50/045	45	50	165	50	0.20	прямой
Н 21-50 / 050	50	55	160	50	0.20	прямой
Н 21-50 / 050	50	150	—	50	0.10	прямой
Н 21-50 / 050	50	—	—	50	0.30	прямой
Н 21-50/050	50	55	170	50	0.20	прямой
Н 21-50/050	50	60	150	50	0.10	прямой
Н 21-50/050	50	80	195	50	0.90	прямой
Н 21-50/050	50	60	150	50	0.10	прямой
Н 21-50/050	50	80	195	50	1.20	прямой
Н 21-50/050	50	60	150	50	0.10	прямой
Н 21-50 / 060	60	—	—	50	0.30	прямой
Н 21-50 / 060	60	160	—	50	0.10	прямой
Н 21-50 / 060	65	80	175	50	0.20	прямой
Н 21-50/060	60	65	160	50	0.05	прямой
Н 21-50/065	65	70	175	50	0.20	прямой
Н 21-50 / 070	70	75	180	50	0.20	прямой
Н 21-50 / 070	70	—	—	50	0.30	прямой
Н 21-50/070	70	100	215	50	0.90	прямой
Н 21-50/075	75	105	220	50	0.90	прямой
Н 21-50 / 080	80	—	—	50	0.30	прямой
Н 21-50 / 100	100	115	210	50	0.20	прямой
Н 21-50/100	100	105	220	50	0.20	прямой
Н 21-50-УГЛ / 020	20	—	—	50	0.30	угловой
Н 21-50-УГЛ/020	20	—	—	50	0.20	угловой
Н 21-50-УГЛ/020	40	55	112	50	1.20	угловой
Н 21-50-УГЛ/025	25	—	—	50	0.20	угловой
Н 21-50-УГЛ / 025	25	30	83	50	0.20	угловой
Н 21-50-УГЛ / 030	30	80	—	50	0.10	угловой
Н 21-50-УГЛ / 030	30	—	—	50	0.30	угловой
Н 21-50-УГЛ/030	30	35	80	50	0.15	угловой
Н 21-50-УГЛ/030	30	35	80	50	0.15	угловой
Н 21-50-УГЛ/030	30	35	80	50	0.15	угловой
Н 21-50-УГЛ/030	30	—	—	50	0.20	угловой
Н 21-50-УГЛ / 030	30	35	87	50	0.20	угловой
Н 21-50-УГЛ / 035	35	85	—	50	0.10	угловой
Н 21-50-УГЛ/035	35	40	85	50	0.15	угловой
Н 21-50-УГЛ/035	35	40	85	50	0.15	угловой
Н 21-50-УГЛ/035	35	40	85	50	0.15	угловой
Н 21-50-УГЛ/040	40	55	112	50	1.20	угловой
Н 21-50-УГЛ/040	40	—	—	50	0.20	угловой
Н 21-50-УГЛ / 045	45	95	—	50	0.10	угловой
Н 21-50-УГЛ/045	45	50	95	50	0.10	угловой
Н 21-50-УГЛ/045	45	50	95	50	0.10	угловой
Н 21-50-УГЛ/045	45	50	95	50	0.10	угловой
Н 21-50-УГЛ/045	45	—	—	50	0.20	угловой
Н 21-50-УГЛ / 050	50	—	—	50	0.30	угловой
Н 21-50-УГЛ/050	50	65	122	50	1.20	угловой
Н 21-50-УГЛ/050	70	85	142	50	1.20	угловой
Н 21-50-УГЛ / 050	50	55	107	50	0.20	угловой
Н 21-50-УГЛ / 055	55	105	—	50	0.10	угловой
Н 21-50-УГЛ/055	55	60	105	50	0.10	угловой
Н 21-50-УГЛ/055	55	60	105	50	0.10	угловой
Н 21-50-УГЛ/055	50	—	—	50	0.20	угловой
Н 21-50-УГЛ/055	55	60	105	50	0.10	угловой
Н 21-50-УГЛ / 060	60	—	—	50	0.30	угловой
Н 21-50-УГЛ / 060	65	79	126	50	0.20	угловой
Н 21-50-УГЛ / 060	40	—	—	50	0.30	угловой
Н 21-50-УГЛ/060	60	75	132	50	1.20	угловой
Н 21-50-УГЛ / 065	65	120	—	50	0.10	угловой
Н 21-50-УГЛ/065	65	—	—	50	0.20	угловой
Н 21-50-УГЛ/065	65	65	115	50	0.05	угловой
Н 21-50-УГЛ / 070	70	—	—	50	0.30	угловой
Н 21-50-УГЛ/070	70	85	142	50	0.90	угловой
Н 21-50-УГЛ / 070	70	75	127	50	0.20	угловой
Н 21-50-УГЛ / 080	100	—	—	50	0.30	прямой
Н 21-50-УГЛ/090	90	105	162	50	0.90	угловой
Н 21-50-УГЛ/095	95	110	168	50	0.90	угловой
Н 21-50-УГЛ / 100	100	114	161	50	0.20	угловой
Н 21-50-УГЛ/100	100	—	—	50	0.20	угловой
Н 21-70/045	45	50	165	70	0.20	прямой
Н 21-70/050	50	55	170	70	0.20	прямой
Н 21-70/065	65	70	175	70	0.20	прямой
Н 21-70/100	100	105	220	70	0.20	прямой
Н 21-70-УГЛ/045	45	—	—	70	0.20	угловой
Н 21-70-УГЛ/055	50	—	—	70	0.20	угловой
Н 21-70-УГЛ/065	65	—	—	70	0.20	угловой
Н 21-70-УГЛ/100	100	—	—	70	0.20	угловой
Н 21-75/020	20	50	165	75	0.90	прямой
Н 21-75/020	20	50	165	75	0.90	прямой
Н 21-75/030	30	60	175	75	0.90	прямой
Н 21-75/040	40	70	185	75	0.90	прямой
Н 21-75/050	50	80	195	75	0.90	прямой
Н 21-75/050	50	80	195	75	0.90	прямой
Н 21-75/070	70	100	215	75	0.70	прямой
Н 21-75/075	75	105	220	75	0.70	прямой
Н 21-75-УГЛ/040	40	55	112	75	0.90	угловой
Н 21-75-УГЛ/040	40	55	112	75	0.90	угловой
Н 21-75-УГЛ/050	50	65	122	75	0.90	угловой
Н 21-75-УГЛ/060	60	75	132	75	0.90	угловой
Н 21-75-УГЛ/070	70	85	142	75	0.90	угловой
Н 21-75-УГЛ/070	70	85	142	75	0.90	угловой
Н 21-75-УГЛ/090	90	105	162	75	0.70	угловой
Н 21-75-УГЛ/095	95	110	168	75	0.70	угловой
Н 21-80 / 025	25	31	145	80	0.20	прямой
Н 21-80 / 030	30	35	150	80	0.20	прямой
Н 21-80/045	45	50	165	80	0.20	прямой
Н 21-80 / 050	50	55	170	80	0.20	прямой
Н 21-80/050	50	55	170	80	0.20	прямой
Н 21-80 / 060	65	80	185	80	0.20	прямой
Н 21-80/065	65	70	175	80	0.20	прямой
Н 21-80 / 070	70	75	190	80	0.20	прямой
Н 21-80/100	100	105	220	80	0.20	прямой
Н 21-80 / 100	100	115	220	80	0.20	прямой
Н 21-80-УГЛ / 025	25	30	88	80	0.20	угловой
Н 21-80-УГЛ / 030	30	35	92	80	0.20	угловой
Н 21-80-УГЛ/045	45	—	—	80	0.20	угловой
Н 21-80-УГЛ / 050	50	55	112	80	0.20	угловой
Н 21-80-УГЛ/055	50	—	—	80	0.20	угловой
Н 21-80-УГЛ / 060	65	79	131	80	0.20	угловой
Н 21-80-УГЛ/065	65	—	—	80	0.20	угловой
Н 21-80-УГЛ / 070	70	75	132	80	0.20	угловой
Н 21-80-УГЛ/100	100	—	—	80	0.20	угловой
Н 21-80-УГЛ / 100	100	114	166	80	0.20	угловой

Прокрутите для загрузки

Деформикс Н 21 — серия из 494 напольных профилей с шириной шва от 20 до 110 мм и подвижным компенсатором из термоэластопласта (ТЭП). Выпускается в прямом и угловом исполнении, с закладным и накладным монтажом. Такой набор типоразмеров закрывает разные комбинации ширины шва, способа монтажа и геометрии узла.

Назначение

Эластичный ТЭП-компенсатор отрабатывает подвижки основания и гасит удары и шум от прохода людей и колёсной техники, поэтому Н 21 подходит для интенсивно посещаемых полов: транспортно-пересадочные узлы, вокзалы, торговые центры, паркинги при общественных зданиях, входные группы с тележками и уборочными машинами. Серия рассчитана на высокие пешеходные и автомобильные нагрузки, включая автобусы, тяжёлый грузовой транспорт свыше 12 т, грузовики от 3,5 до 12 т и погрузчики на пневмоколёсах. Сочетание закладного и накладного монтажа позволяет применять её и в новом строительстве, и при реконструкции.

Конструкция и монтаж

Компенсатор из термоэластопласта устанавливается в металлические окантовки профиля и заменяется при износе без демонтажа всей конструкции. Закладные исполнения интегрируются в стяжку при бетонировании, накладные крепятся поверх покрытия; прямые перекрывают шов по плоскости, угловые — на примыканиях. Все типоразмеры серии с точными размерами приведены в таблице ниже.

Нормативная база

Устройство и расстановка швов ведутся в соответствии с СП 29.13330.2011 «Полы», нагрузки на перекрытие принимают по СП 20.13330.2016 «Нагрузки и воздействия».

Серия входит в раздел профилей для полов с низкими нагрузками. Ещё один ряд с ТЭП-компенсатором — Деформикс Н 24; более компактная серия — Деформикс Н 22.
