Деформикс Н 22 — компактная серия из 30 профилей с эластичным ТЭП-компенсатором для швов 15–100 мм. Ширина профиля 80–180 мм, прямые и угловые исполнения, закладной и накладной монтаж.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|

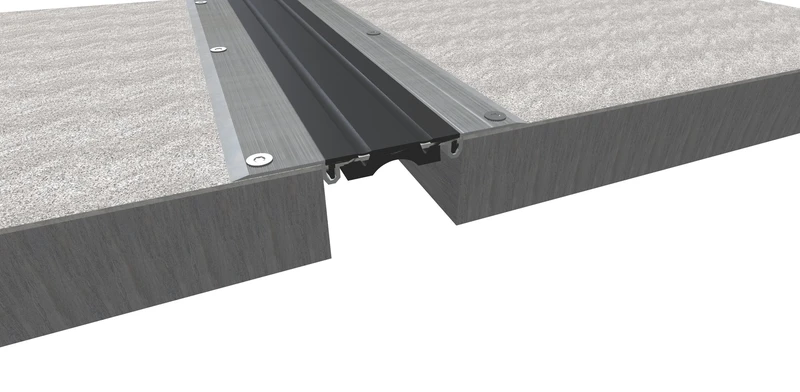

 | Н 22-0/100 | 100 | 180 | 180 | 0 | 0.03 | прямой |

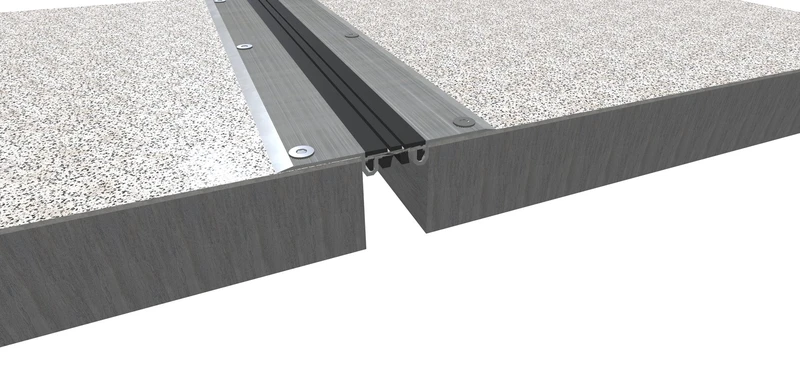

 | Н 22-0/35 | 35 | 115 | 115 | 0 | 0.03 | прямой |

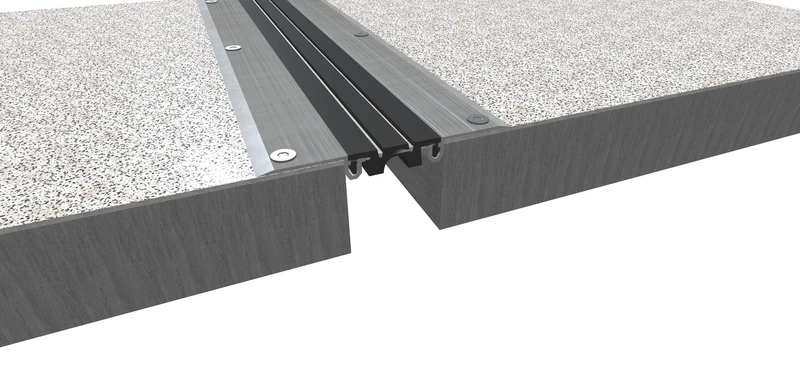

 | Н 22-0/45 | 45 | 125 | 125 | 0 | 0.03 | прямой |

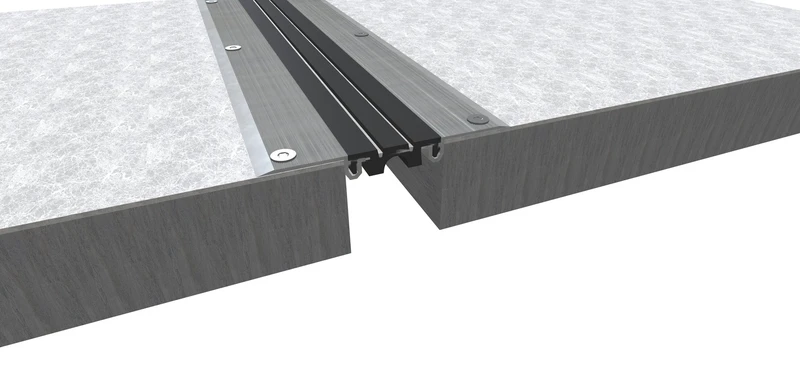

 | Н 22-0/50 | 50 | 130 | 130 | 0 | 0.03 | прямой |

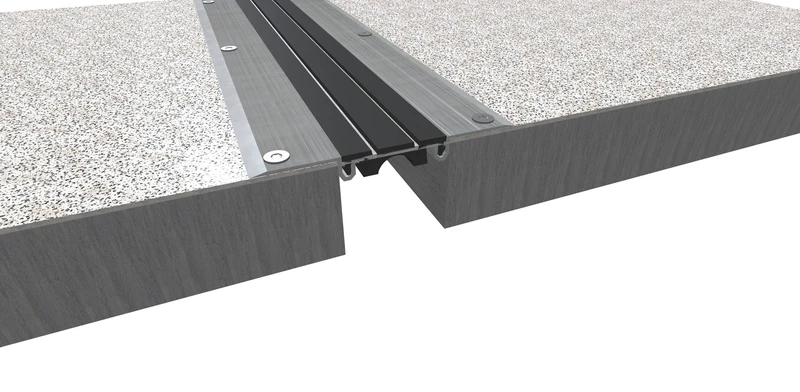

 | Н 22-0/55 | 55 | 135 | 135 | 0 | 0.03 | прямой |
 | Н 22-0/70 | 70 | 150 | 150 | 0 | 0.03 | прямой |

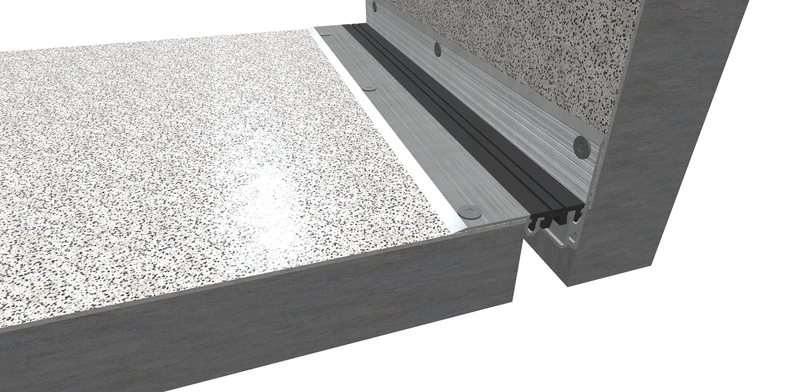

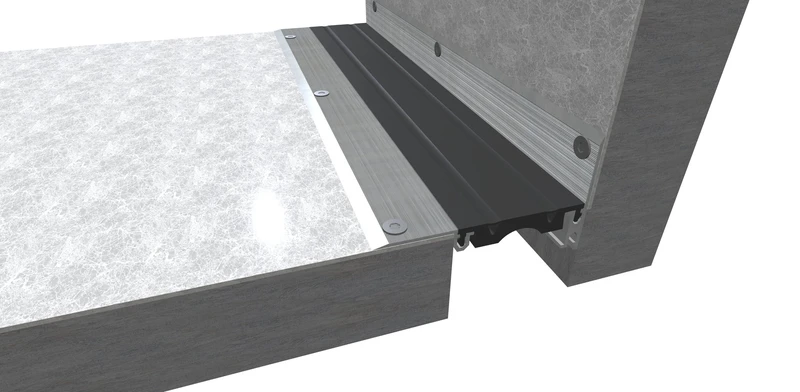

 | Н 22-0-УГЛ/100 | 100 | — | — | 0 | 0.03 | угловой |
 | Н 22-0-УГЛ/35 | 35 | — | — | 0 | 0.03 | угловой |

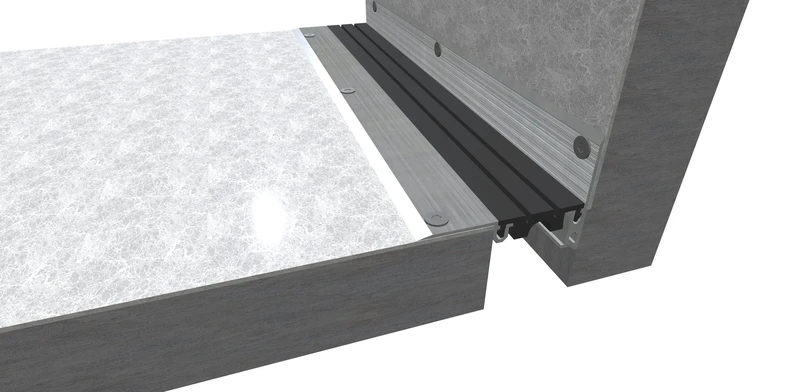

 | Н 22-0-УГЛ/45 | 45 | — | — | 0 | 0.03 | угловой |

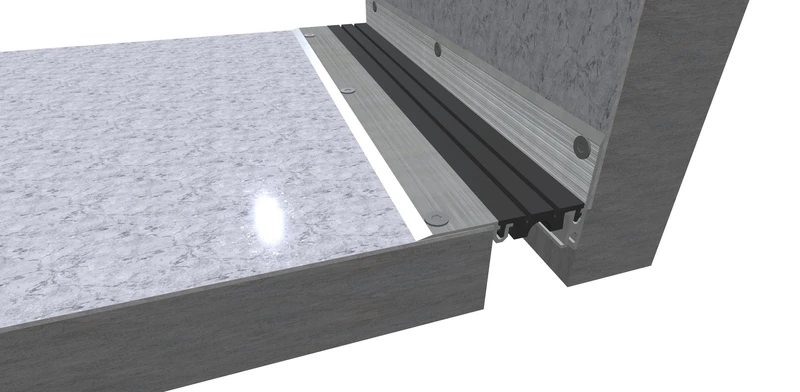

 | Н 22-0-УГЛ/50 | 50 | — | — | 0 | 0.03 | угловой |
 | Н 22-0-УГЛ/55 | 55 | — | — | 0 | 0.03 | угловой |

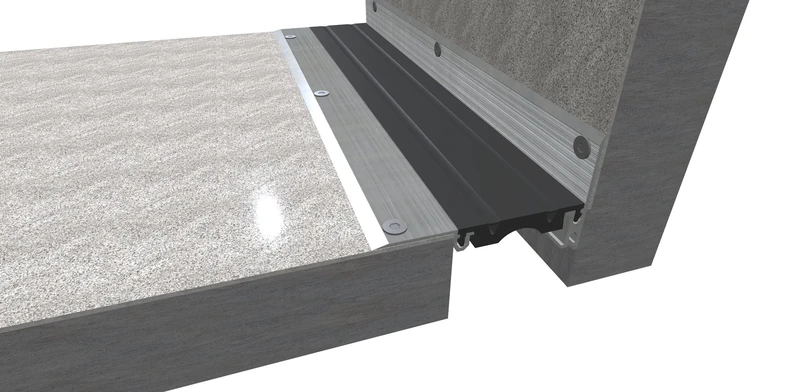

 | Н 22-0-УГЛ/70 | 70 | — | — | 0 | 0.03 | угловой |

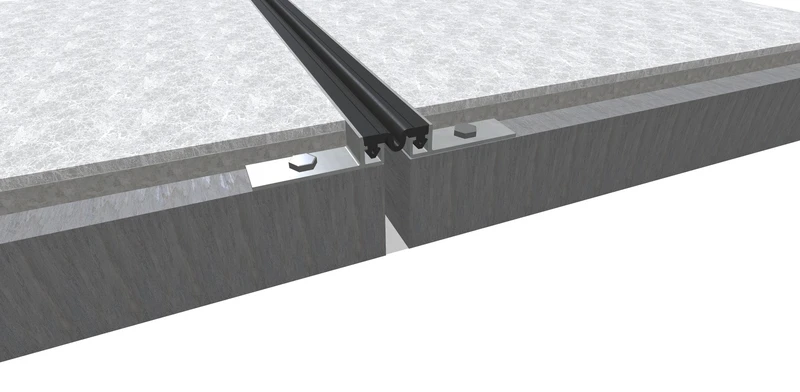

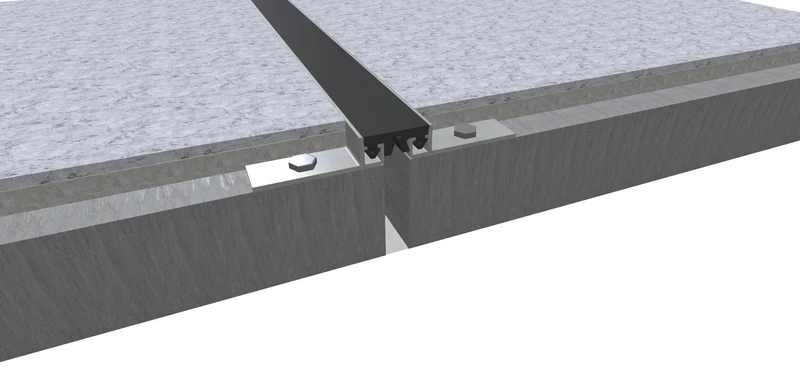

 | Н 22-15/015 | 15 | 35 | 126 | 15 | 0.20 | прямой |
 | Н 22-15/015 | 15 | 35 | 126 | 15 | 0.20 | прямой |
 | Н 22-15/015 | 15 | 35 | 126 | 15 | 0.20 | прямой |
 | Н 22-15/020 | 20 | 40 | 131 | 15 | 0.20 | прямой |
 | Н 22-15/020 | 20 | 40 | 131 | 15 | 0.20 | прямой |
 | Н 22-15/020 | 20 | 40 | 131 | 15 | 0.20 | прямой |
 | Н 22-15/030 | 30 | 50 | 141 | 15 | 0.20 | прямой |
 | Н 22-15/030 | 30 | 50 | 141 | 15 | 0.20 | прямой |
 | Н 22-15/030 | 30 | 50 | 141 | 15 | 0.20 | прямой |

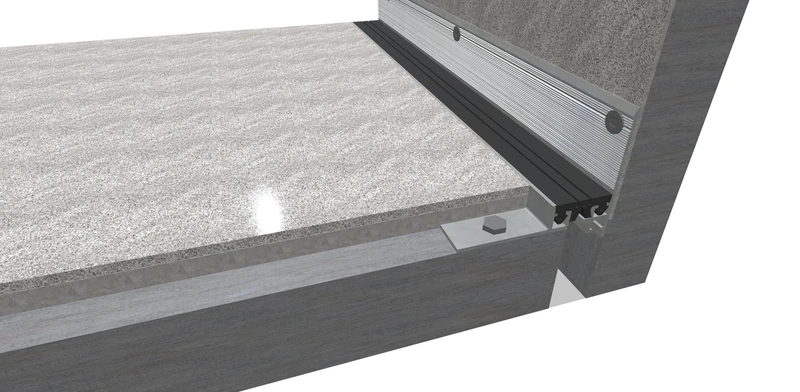

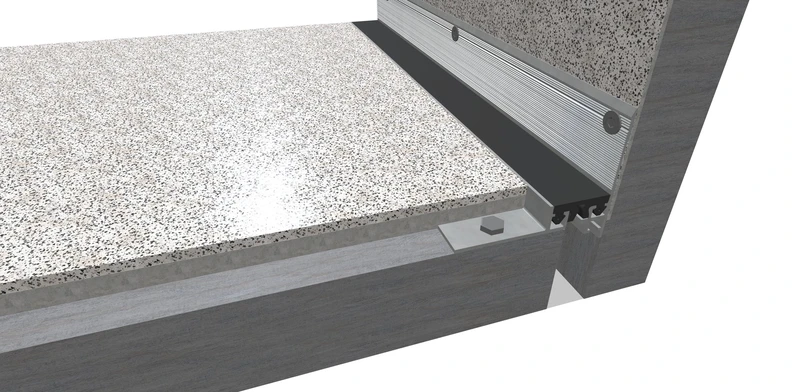

 | Н 22-15-УГЛ/025 | 25 | 35 | 80 | 15 | 0.20 | угловой |
 | Н 22-15-УГЛ/025 | 25 | 35 | 80 | 15 | 0.20 | угловой |
 | Н 22-15-УГЛ/025 | 25 | 35 | 80 | 15 | 0.20 | угловой |

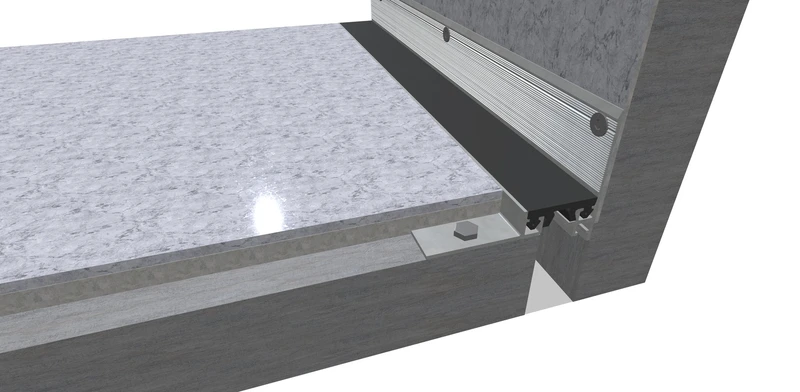

 | Н 22-15-УГЛ/030 | 30 | 40 | 85 | 15 | 0.20 | угловой |
 | Н 22-15-УГЛ/030 | 30 | 40 | 85 | 15 | 0.20 | угловой |
 | Н 22-15-УГЛ/030 | 30 | 40 | 85 | 15 | 0.20 | угловой |

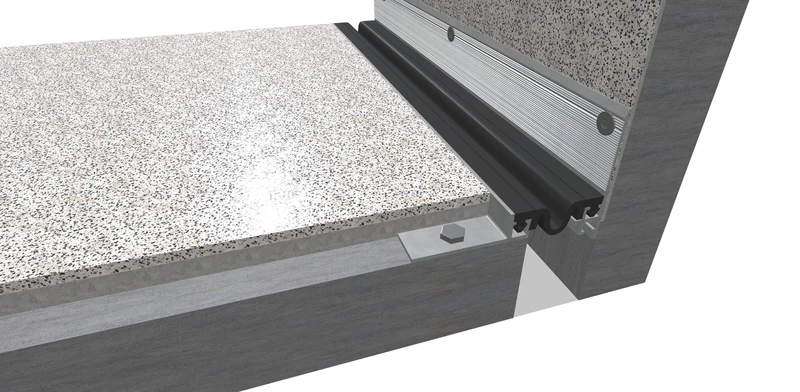

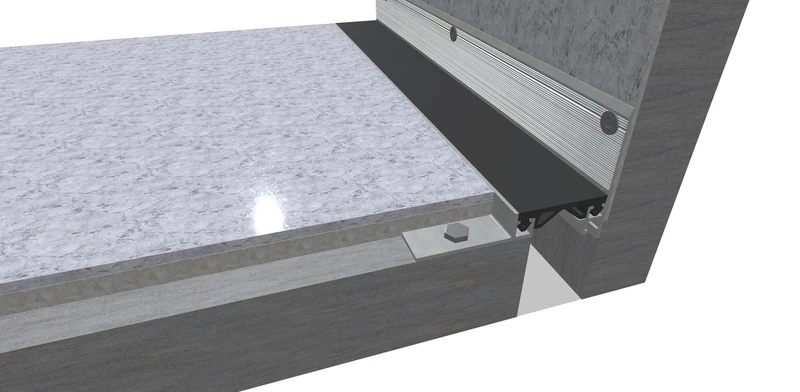

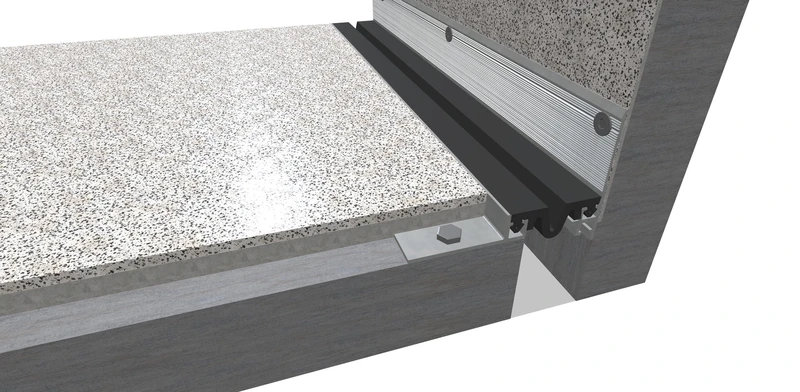

 | Н 22-15-УГЛ/040 | 40 | 50 | 95 | 15 | 0.20 | угловой |
 | Н 22-15-УГЛ/040 | 40 | 50 | 95 | 15 | 0.20 | угловой |
 | Н 22-15-УГЛ/040 | 40 | 50 | 95 | 15 | 0.20 | угловой |
Деформикс Н 22 — серия из 30 профилей с эластичным компенсатором из термоэластопласта (ТЭП) для швов шириной от 15 до 100 мм. Здесь есть прямые и угловые исполнения, закладной и накладной монтаж, а ширина профиля лежит в пределах от 80 до 180 мм. По сравнению с крупными семействами Н 22 — более компактный и обозримый выбор, когда нужен ТЭП-компенсатор без избыточного числа типоразмеров.
Мягкий компенсатор делает переход через шов плавным и тихим, поэтому серия хорошо смотрится там, где важны и эстетика, и комфорт хода: торговые галереи и бутики, лобби бизнес-центров, музейные и выставочные залы, входные пространства с непрерывным потоком посетителей. Умеренный диапазон ширины шва до 100 мм покрывает типовые температурные зазоры общественных интерьеров.
ТЭП-вставка зажимается в металлические кромки профиля и при необходимости меняется отдельно. Закладные исполнения ставятся в стяжку на этапе бетонирования и дают ровную поверхность заподлицо, накладные монтируются поверх готового пола; прямые работают по плоскости, угловые — на примыканиях. Все 30 типоразмеров серии сведены в таблицу ниже.
Швы устраиваются по СП 29.13330.2011 «Полы» с заполнением эластичным составом и совмещением со швами основания; нагрузки учитываются по СП 20.13330.2016 «Нагрузки и воздействия».
Н 22 относится к разделу профилей для полов с низкими нагрузками. Если нужен максимально широкий выбор типоразмеров с ТЭП — смотрите Деформикс Н 21; для закладного монтажа средних швов без компенсатора подойдёт Деформикс Н 23.
