Деформикс Н 23 — серия из 32 закладных профиля для швов шириной 45–95 мм. Монтаж только закладной, ширина профиля 170–220 мм, прямые и угловые исполнения; ориентирована на новое строительство.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|
 | Н 23-15/045 | 45 | 50 | 170 | 15 | 0.20 | прямой |
 | Н 23-15/050 | 50 | 55 | 175 | 15 | 0.20 | прямой |

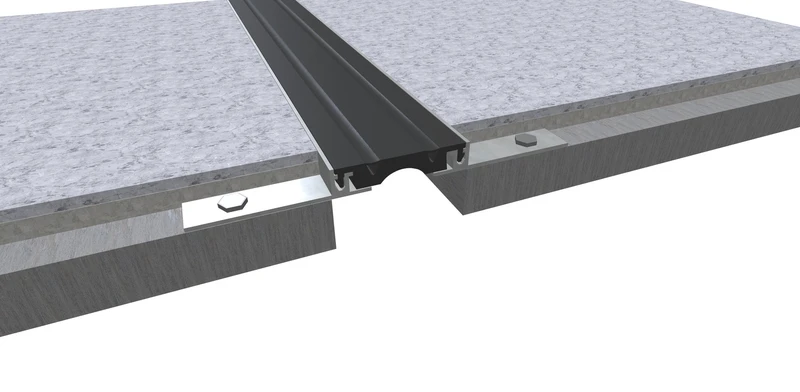

 | Н 23-15/065 | 65 | 70 | 190 | 15 | 0.20 | прямой |
 | Н 23-15/095 | 95 | 100 | 220 | 15 | 0.20 | прямой |

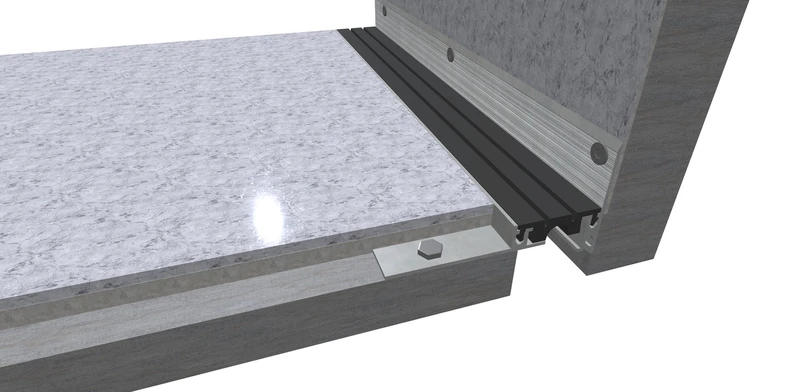

 | Н 23-15-УГЛ/045 | 45 | — | — | 15 | 0.20 | угловой |
 | Н 23-15-УГЛ/050 | 50 | — | — | 15 | 0.20 | угловой |
 | Н 23-15-УГЛ/065 | 65 | — | — | 15 | 0.20 | угловой |
 | Н 23-15-УГЛ/095 | 95 | — | — | 15 | 0.20 | угловой |

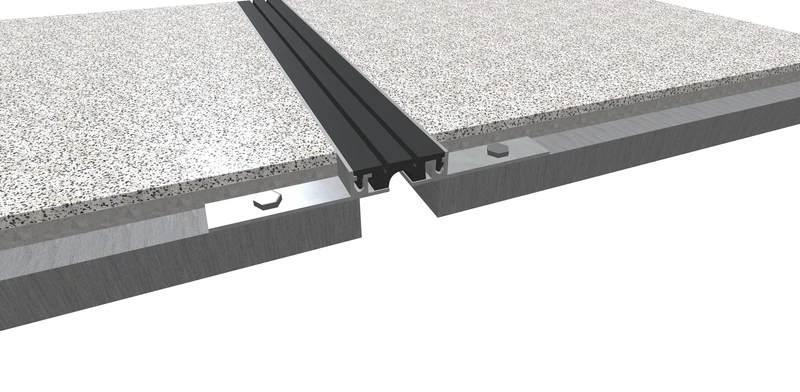

 | Н 23-20/045 | 45 | 50 | 170 | 20 | 0.20 | прямой |
 | Н 23-20/050 | 50 | 55 | 175 | 20 | 0.20 | прямой |
 | Н 23-20/065 | 65 | 70 | 190 | 20 | 0.20 | прямой |
 | Н 23-20/095 | 95 | 100 | 220 | 20 | 0.20 | прямой |
 | Н 23-20-УГЛ/045 | 45 | — | — | 20 | 0.20 | угловой |
 | Н 23-20-УГЛ/050 | 50 | — | — | 20 | 0.20 | угловой |

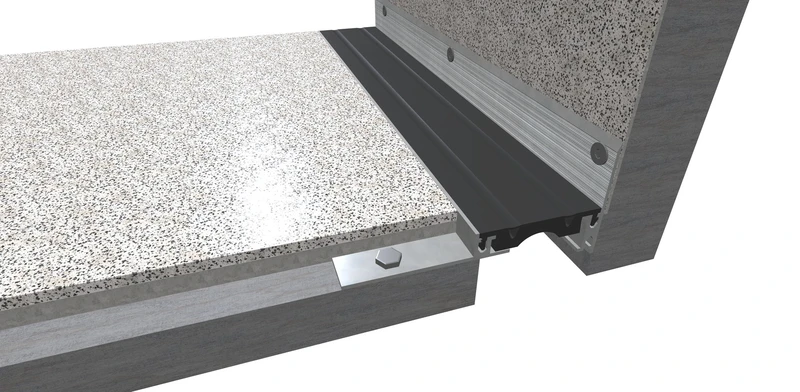

 | Н 23-20-УГЛ/065 | 65 | — | — | 20 | 0.20 | угловой |
 | Н 23-20-УГЛ/095 | 95 | — | — | 20 | 0.20 | угловой |
 | Н 23-30/045 | 45 | 50 | 170 | 30 | 0.20 | прямой |
 | Н 23-30/050 | 50 | 55 | 175 | 30 | 0.20 | прямой |
 | Н 23-30/065 | 65 | 70 | 190 | 30 | 0.20 | прямой |

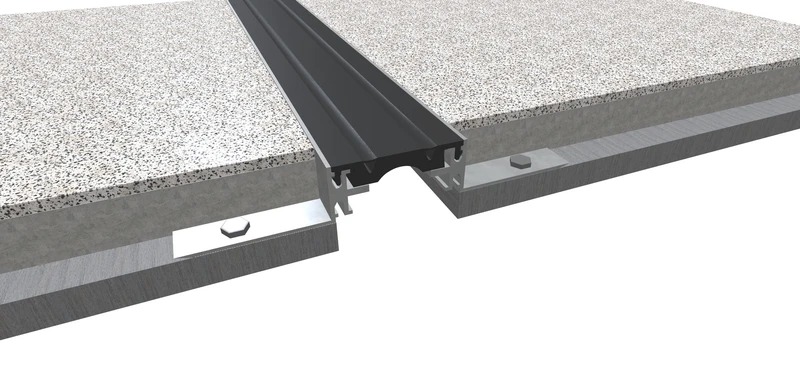

 | Н 23-30/095 | 95 | 100 | 220 | 30 | 0.20 | прямой |
 | Н 23-30-УГЛ/045 | 45 | — | — | 30 | 0.20 | угловой |
 | Н 23-30-УГЛ/050 | 50 | — | — | 30 | 0.20 | угловой |
 | Н 23-30-УГЛ/065 | 65 | — | — | 30 | 0.20 | угловой |

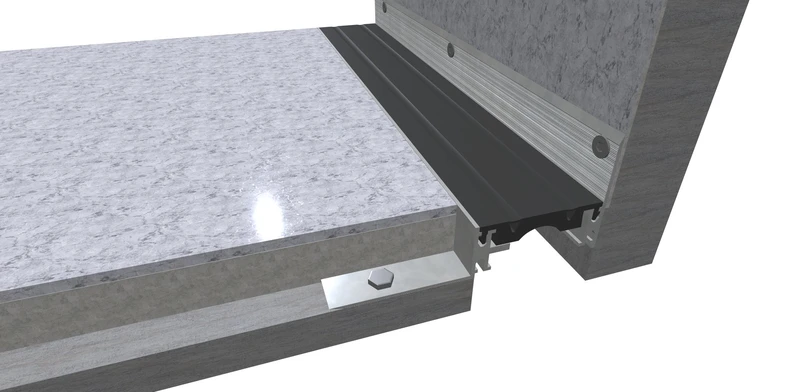

 | Н 23-30-УГЛ/095 | 95 | — | — | 30 | 0.20 | угловой |

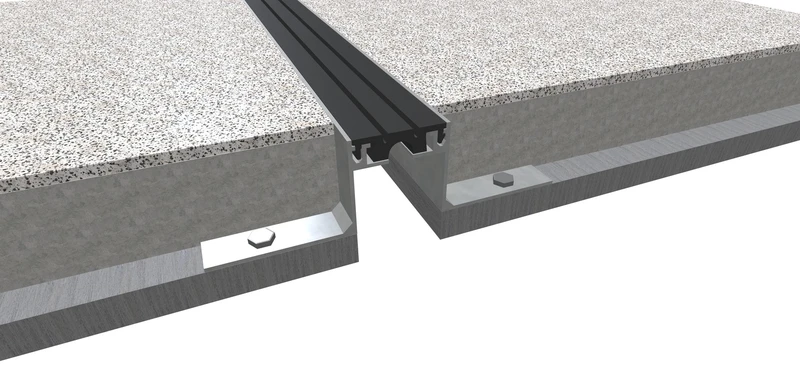

 | Н 23-50/045 | 45 | 50 | 170 | 50 | 0.20 | прямой |
 | Н 23-50/050 | 50 | 55 | 175 | 50 | 0.20 | прямой |

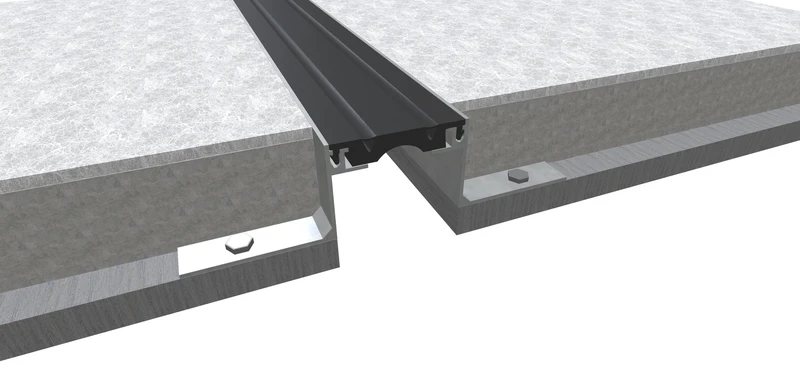

 | Н 23-50/065 | 65 | 70 | 190 | 50 | 0.20 | прямой |
 | Н 23-50/095 | 95 | 100 | 220 | 50 | 0.20 | прямой |
 | Н 23-50-УГЛ/045 | 45 | — | — | 50 | 0.20 | угловой |
 | Н 23-50-УГЛ/050 | 50 | — | — | 50 | 0.20 | угловой |
| Н 23-50-УГЛ/065 | 65 | — | — | 50 | 0.20 | угловой | |
| Н 23-50-УГЛ/095 | 95 | — | — | 50 | 0.20 | угловой |
Деформикс Н 23 — серия из 32 закладных профилей для деформационных швов шириной от 45 до 95 мм. Монтаж только закладной, ширина профиля — от 170 до 220 мм, в ассортименте прямые и угловые исполнения. Серия ориентирована на новое строительство: профиль закладывается в конструкцию пола ещё до устройства чистового покрытия.
Закладной монтаж означает, что о шве думают на стадии бетонирования, а не после. Это удобно для объектов, которые строятся с нуля: административные и общественные здания, торговые и жилые комплексы, где полы проектируются заранее и швы средней ширины 45–95 мм закладываются по осям и границам захваток. Готовый узел получается ровным, без выступающих над полом накладок.

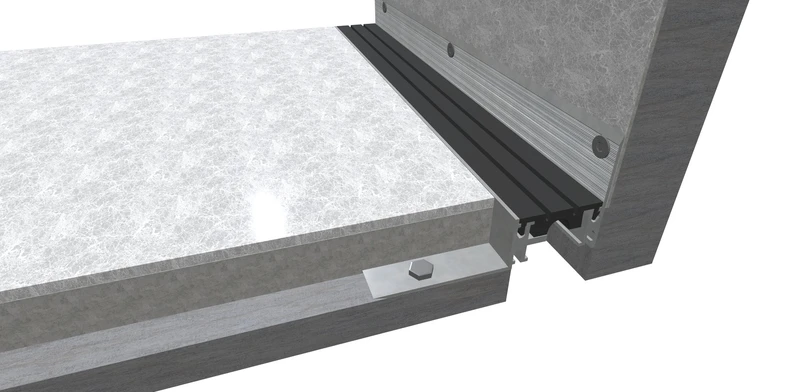

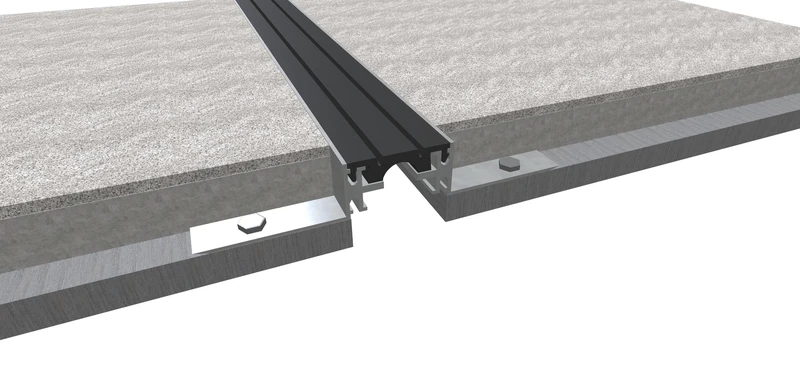

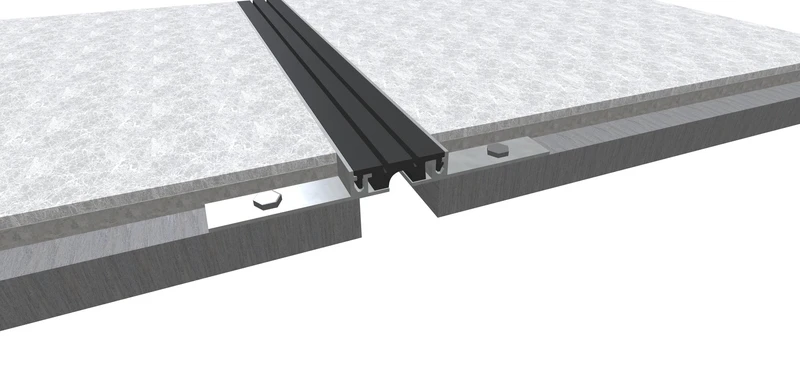

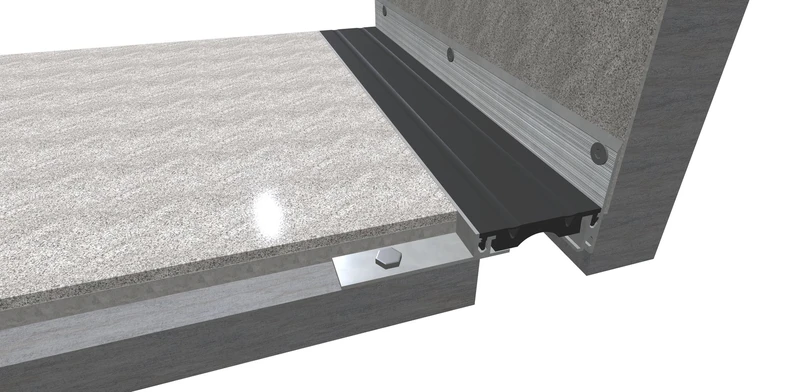

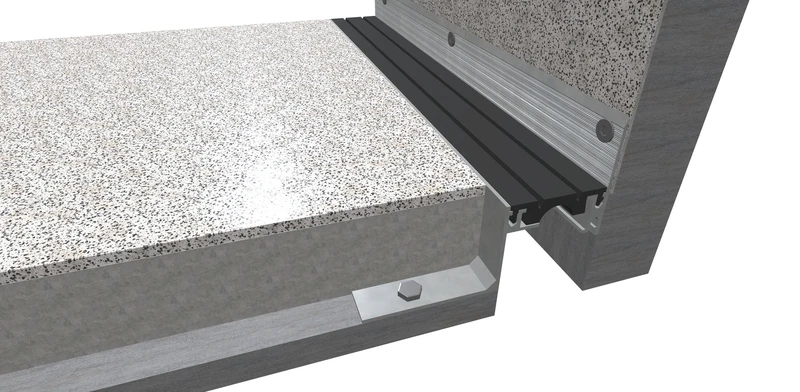

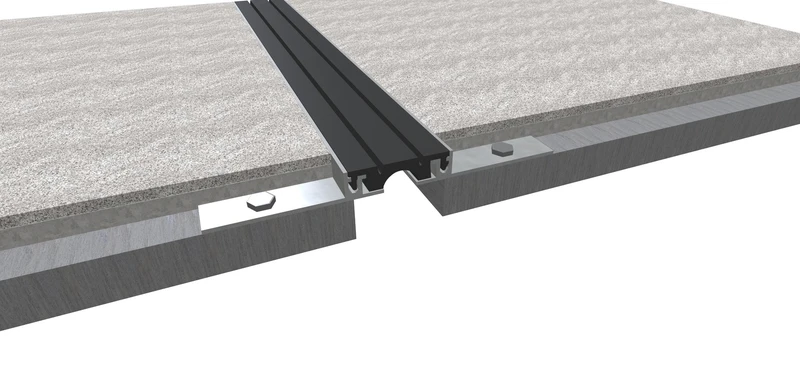

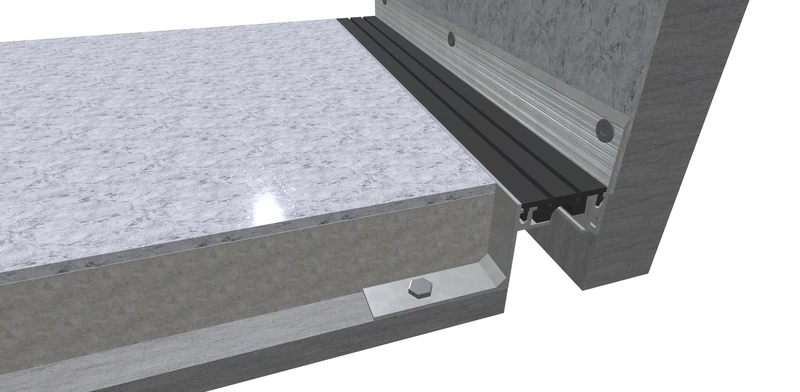

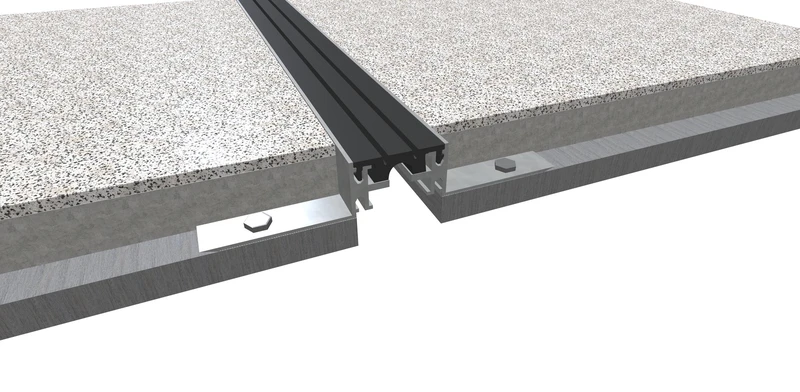

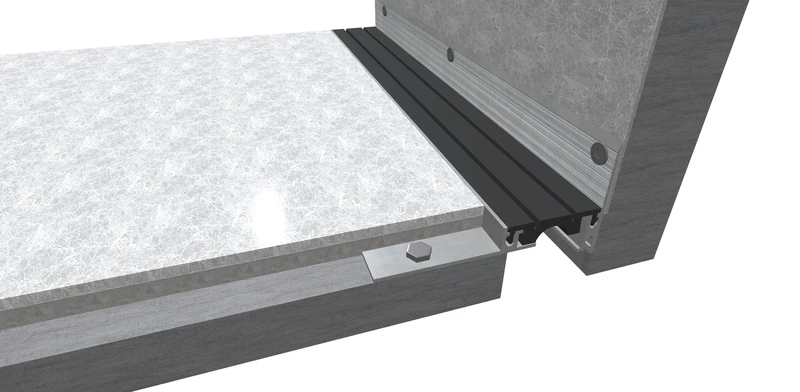

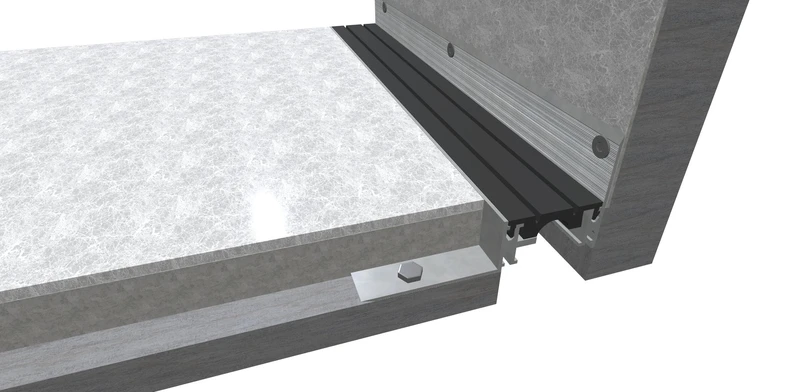

Тело профиля устанавливается в опалубку и заливается стяжкой, образуя единый край шва с бетоном; после набора прочности поверхность выводится заподлицо. Прямые исполнения перекрывают шов по плоскости пола, угловые применяют на примыканиях и перепадах уровней. Широкая закладная часть до 220 мм надёжно фиксирует профиль в стяжке. Все 32 типоразмера приведены в таблице ниже.
Швы назначаются и совмещаются с основанием по СП 29.13330.2011 «Полы»; нагрузки на перекрытие рассчитываются по СП 20.13330.2016 «Нагрузки и воздействия».
Серия входит в раздел профилей для полов с низкими нагрузками. Если нужен закладной или накладной монтаж с компенсатором ТЭП и более широким выбором — посмотрите Деформикс Н 24; для широких закладных швов крупных сооружений — Деформикс Н 26.
