Деформикс Н 24 — универсальная линейка из 100 профилей, перекрывающая швы шириной от 10 до 110 мм при видимой части профиля до 270 мм. Эластичный ТЭП-компенсатор, прямое и угловое исполнение, закладной и накладной монтаж — под любой типовой зазор.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|

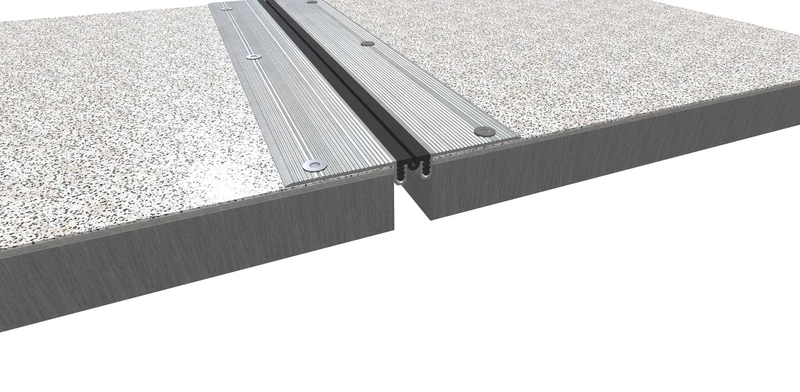

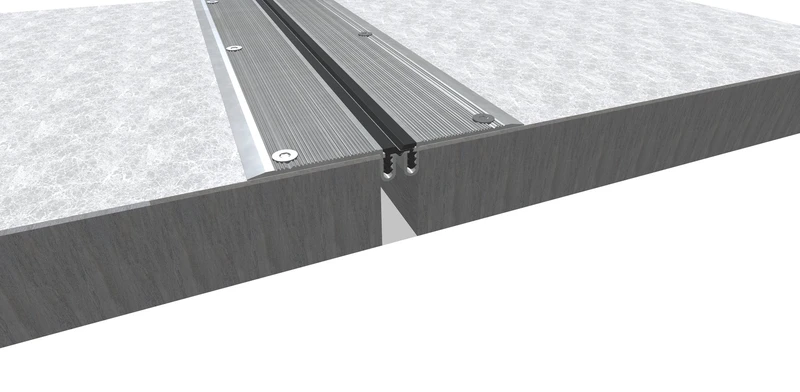

 | Н 24-0/020 | 20 | 120 | 120 | 0 | 0.05 | прямой |
 | Н 24-0 / 020 | 20 | 120 | 120 | 0 | 0.10 | прямой |
| Н 24-0 / 020 | 20 | 121 | — | 0 | 0.20 | прямой | |

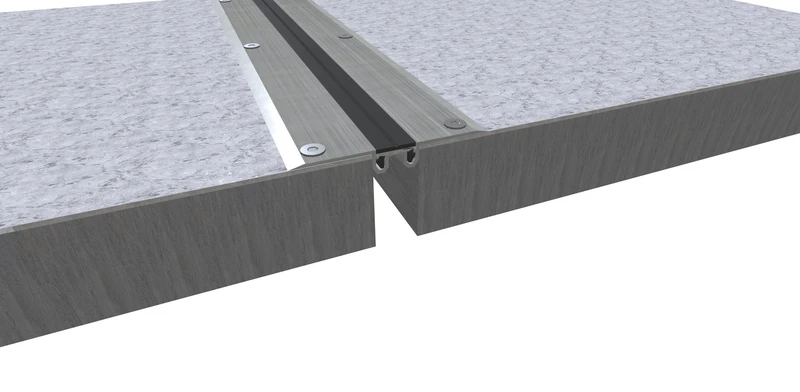

 | Н 24-0/025 | 25 | 125 | 125 | 0 | 0.05 | прямой |
 | Н 24-0/025 | 24 | 105 | 105 | 0 | 0.03 | прямой |

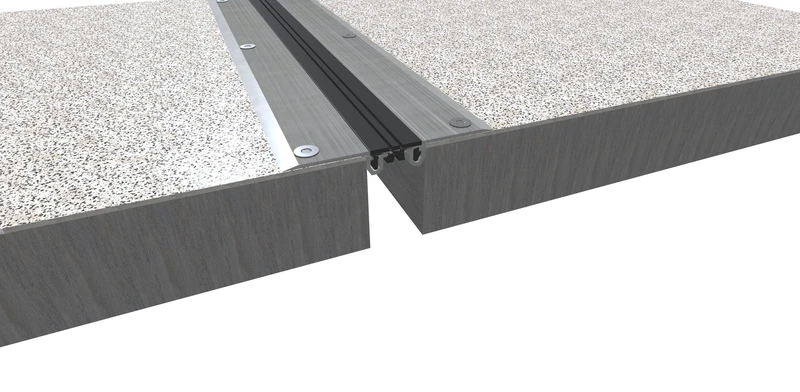

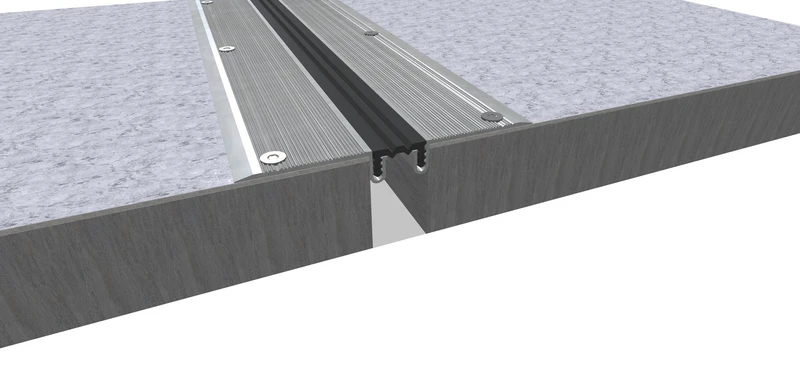

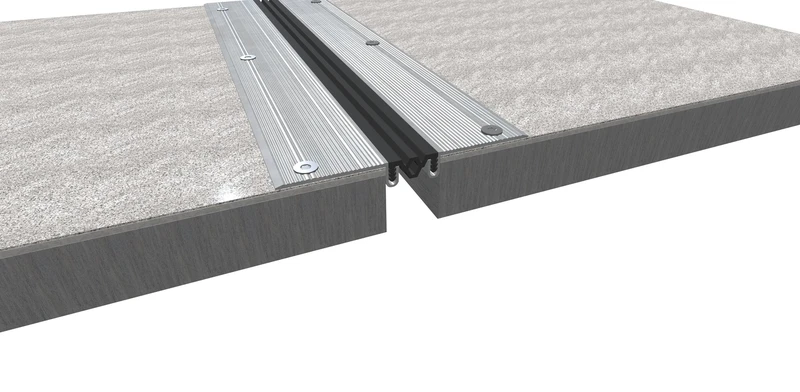

 | Н 24-0/030 | 30 | 110 | 110 | 0 | 0.03 | прямой |
 | Н 24-0/030 | 30 | 130 | 130 | 0 | 0.03 | прямой |
 | Н 24-0 / 030 | 30 | 130 | 130 | 0 | 0.10 | прямой |

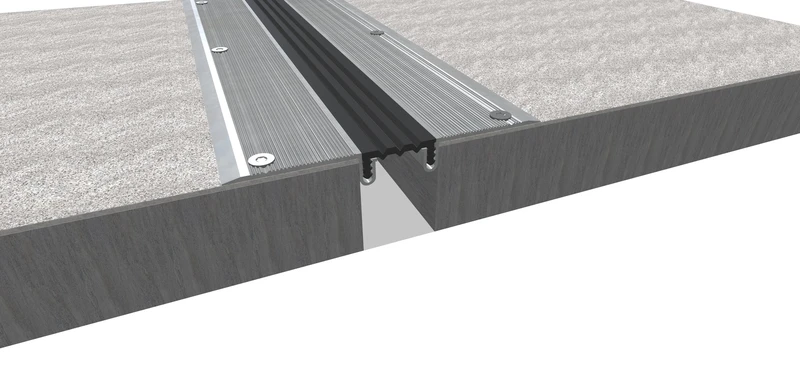

 | Н 24-0/040 | 40 | 140 | 140 | 0 | — | прямой |

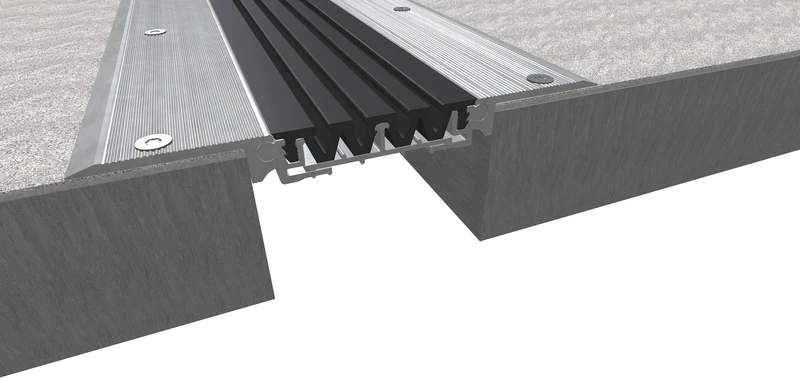

 | Н 24-0 / 100 | 110 | 230 | 230 | 0 | 0.20 | прямой |
 | Н 24-0/100 | 100 | 225 | 15 | 0 | 0.30 | прямой |
 | Н 24-0/100 | 100 | 270 | 270 | 0 | — | прямой |
 | Н 24-0/25 | 25 | 150 | 15 | 0 | 0.30 | прямой |

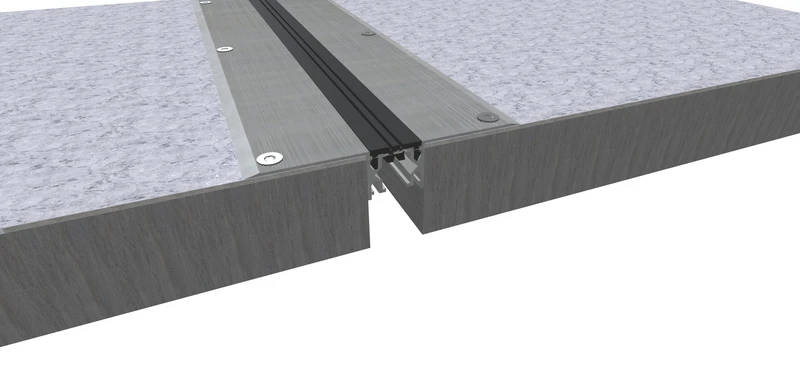

 | Н 24-0/30 | 30 | 155 | 15 | 0 | 0.30 | прямой |
 | Н 24-0/35 | 35 | 160 | 15 | 0 | 0.30 | прямой |

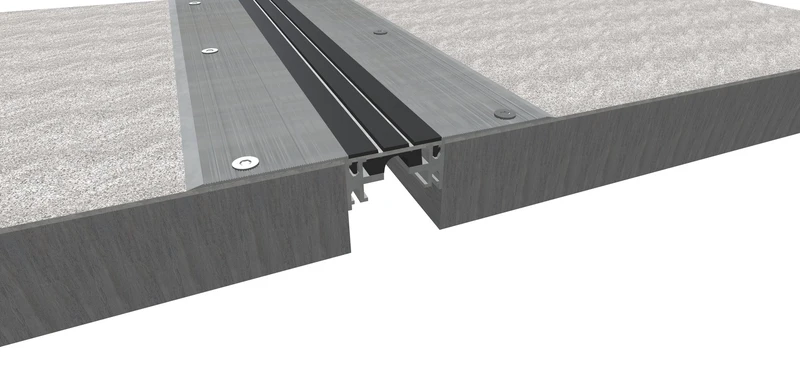

 | Н 24-0/45 | 45 | 170 | 15 | 0 | 0.30 | прямой |
| Н 24-0/50 | 50 | 220 | 220 | 0 | — | прямой | |
 | Н 24-0/50 | 50 | 175 | 15 | 0 | 0.30 | прямой |
 | Н 24-0/55 | 55 | 180 | 15 | 0 | 0.30 | прямой |

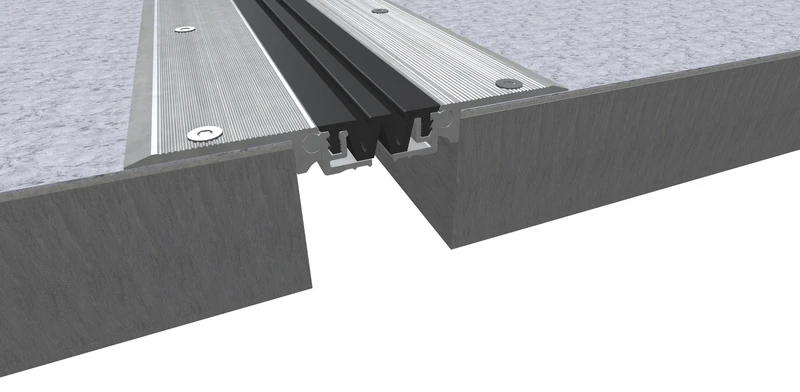

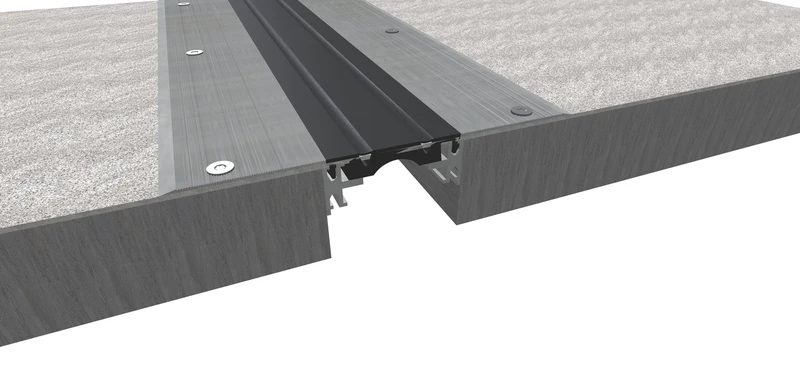

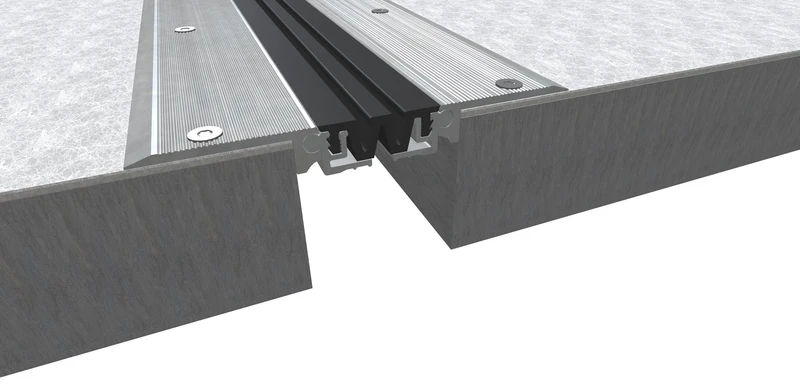

 | Н 24-0 / 70 | 75 | 200 | 200 | 0 | 0.20 | прямой |
 | Н 24-0/70 | 70 | 240 | 240 | 0 | — | прямой |
 | Н 24-0/70 | 70 | 195 | 15 | 0 | 0.30 | прямой |

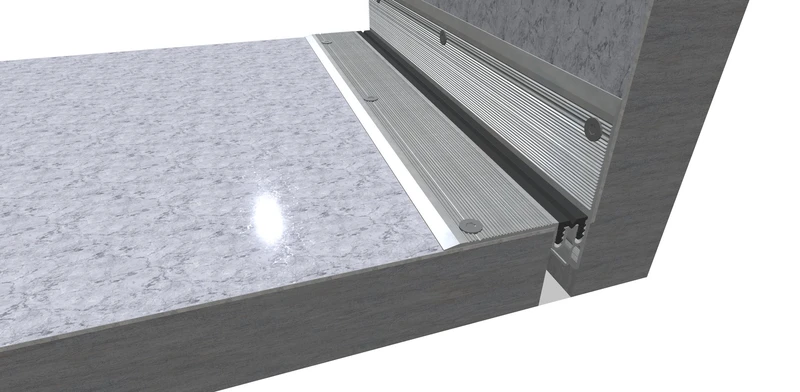

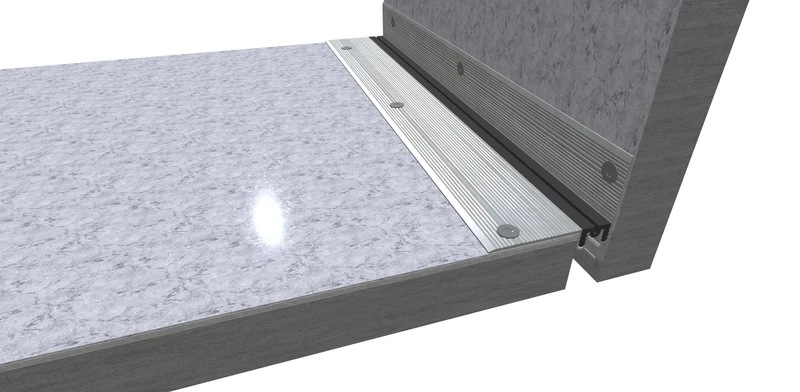

 | Н 24-0-УГЛ / 020 | 20 | 70 | 70 | 0 | 0.10 | угловой |
 | Н 24-0-УГЛ/020 | 20 | 70 | 70 | 0 | 0.05 | угловой |
| Н 24-0-УГЛ / 020 | 20 | 121 | — | 0 | 0.20 | угловой | |

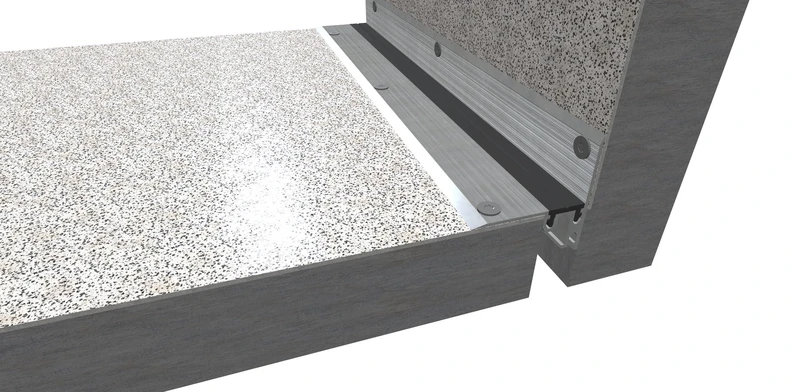

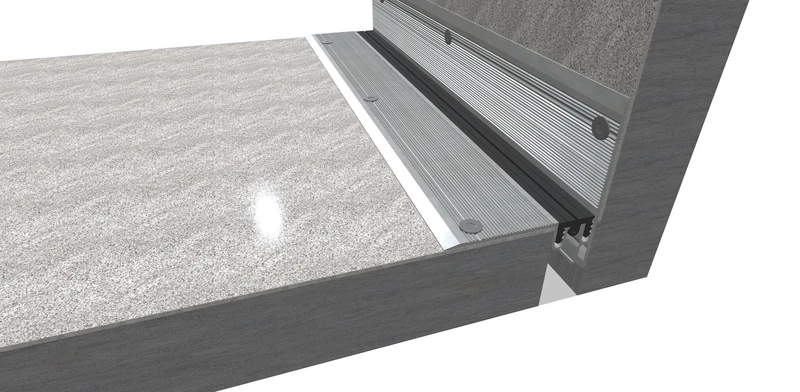

 | Н 24-0-УГЛ/025 | 25 | 75 | 75 | 0 | 0.05 | угловой |
 | Н 24-0-УГЛ/025 | 24 | — | — | 0 | 0.03 | угловой |

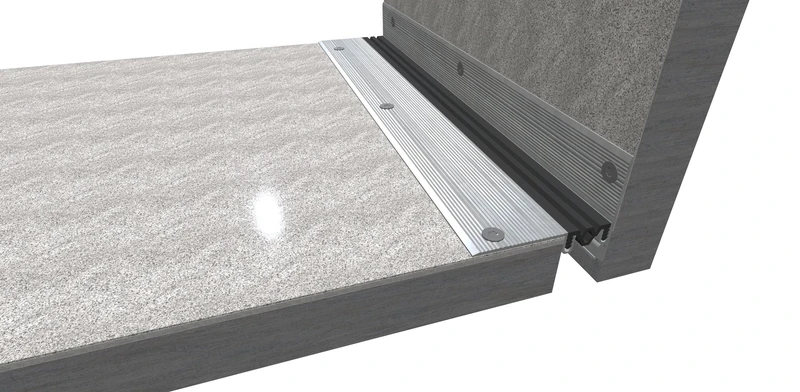

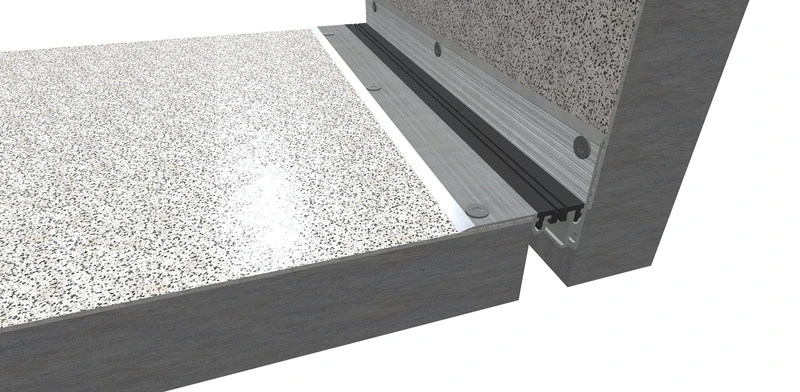

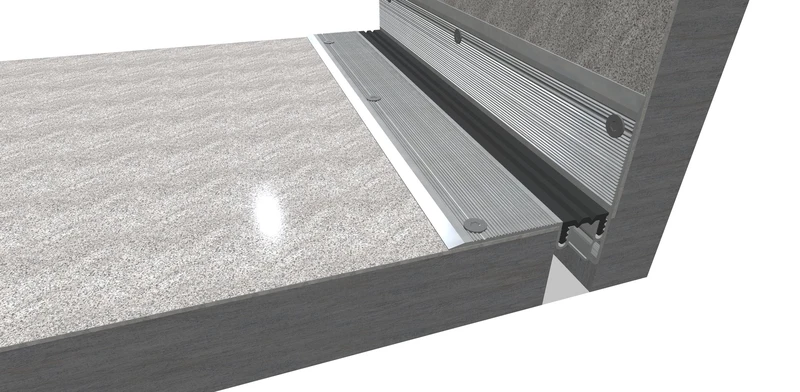

 | Н 24-0-УГЛ/030 | 30 | 80 | 80 | 0 | 0.03 | угловой |
 | Н 24-0-УГЛ/030 | 30 | — | — | 0 | 0.03 | угловой |
 | Н 24-0-УГЛ / 030 | 30 | 80 | 80 | 0 | 0.10 | угловой |
| Н 24-0-УГЛ/040 | 40 | 90 | 90 | 0 | — | угловой | |
| Н 24-0-УГЛ / 100 | 110 | 230 | 230 | 0 | 0.20 | угловой | |
| Н 24-0-УГЛ/100 | 100 | — | — | 0 | — | угловой | |
| Н 24-0-УГЛ/100 | 100 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/25 | 25 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/30 | 30 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/35 | 35 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/45 | 45 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/50 | 50 | — | — | 0 | — | угловой | |
| Н 24-0-УГЛ/50 | 50 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/55 | 55 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ / 70 | 75 | 140 | 140 | 0 | 0.20 | угловой | |
| Н 24-0-УГЛ/70 | 70 | — | — | 0 | 0.30 | угловой | |
| Н 24-0-УГЛ/70 | 70 | — | — | 0 | — | угловой | |
| Н 24-15/010 | 10 | 20 | 110 | 15 | 0.05 | прямой | |
| Н 24-15/015 | 15 | 25 | 115 | 15 | 0.05 | прямой | |
| Н 24-15/020 | 20 | 30 | 120 | 15 | 0.03 | прямой | |
| Н 24-15 / 020 | 20 | 20 | 120 | 15 | 0.10 | прямой | |
| Н 24-15 / 025 | 25 | 31 | 125 | 15 | — | прямой | |
| Н 24-15/030 | 30 | 40 | 130 | 15 | — | прямой | |
| Н 24-15 / 030 | 30 | 35 | 130 | 15 | — | прямой | |
| Н 24-15 / 030 | 30 | 30 | 130 | 15 | 0.10 | прямой | |
| Н 24-15 / 050 | 50 | 55 | 150 | 15 | — | прямой | |
| Н 24-15 / 070 | 70 | 75 | 170 | 15 | — | прямой | |
| Н 24-15-УГЛ/010 | 10 | 20 | 65 | 15 | 0.05 | угловой | |
| Н 24-15-УГЛ/015 | 15 | 25 | 70 | 15 | 0.05 | угловой | |
| Н 24-15-УГЛ/020 | 20 | 30 | 75 | 15 | 0.03 | угловой | |
| Н 24-15-УГЛ / 020 | 20 | 20 | 70 | 15 | 0.10 | угловой | |
| Н 24-15-УГЛ / 025 | 25 | — | — | 15 | — | угловой | |
| Н 24-15-УГЛ/030 | 30 | 40 | 85 | 15 | — | угловой | |
| Н 24-15-УГЛ / 030 | 30 | 30 | 80 | 15 | 0.10 | угловой | |
| Н 24-15-УГЛ / 030 | 30 | — | — | 15 | — | угловой | |
| Н 24-15-УГЛ / 050 | 50 | — | — | 15 | — | угловой | |
| Н 24-15-УГЛ / 070 | 70 | — | — | 15 | — | угловой | |
| Н 24-20 / 020 | 20 | 20 | 120 | 20 | 0.10 | прямой | |
| Н 24-20 / 025 | 25 | 31 | 125 | 20 | — | прямой | |
| Н 24-20 / 030 | 30 | 30 | 130 | 20 | 0.10 | прямой | |
| Н 24-20 / 030 | 30 | 35 | 130 | 20 | — | прямой | |
| Н 24-20 / 050 | 50 | 55 | 150 | 20 | — | прямой | |
| Н 24-20 / 070 | 70 | 75 | 170 | 20 | — | прямой | |
| Н 24-20-УГЛ / 020 | 20 | 20 | 70 | 20 | 0.10 | угловой | |
| Н 24-20-УГЛ / 025 | 25 | — | — | 20 | — | угловой | |
| Н 24-20-УГЛ / 030 | 30 | 30 | 80 | 20 | 0.10 | угловой | |
| Н 24-20-УГЛ / 030 | 30 | — | — | 20 | — | угловой | |
| Н 24-20-УГЛ / 050 | 50 | — | — | 20 | — | угловой | |
| Н 24-20-УГЛ / 070 | 70 | — | — | 20 | — | угловой | |
| Н 24-25 / 025 | 25 | 31 | 125 | 25 | — | прямой | |
| Н 24-25 / 030 | 30 | 35 | 130 | 25 | — | прямой | |
| Н 24-25 / 050 | 50 | 55 | 150 | 25 | — | прямой | |
| Н 24-25 / 070 | 70 | 75 | 170 | 25 | — | прямой | |
| Н 24-25-УГЛ / 025 | 25 | — | — | 25 | — | угловой | |
| Н 24-25-УГЛ / 030 | 30 | — | — | 25 | — | угловой | |
| Н 24-25-УГЛ / 050 | 50 | — | — | 25 | — | угловой | |
| Н 24-25-УГЛ / 070 | 70 | — | — | 25 | — | угловой | |
| Н 24-30/015 | 15 | 20 | 110 | 30 | 0.05 | прямой | |
| Н 24-30/020 | 20 | 25 | 115 | 30 | 0.05 | прямой | |
| Н 24-30/025 | 25 | 30 | 120 | 30 | 0.03 | прямой | |
| Н 24-30/035 | 35 | 40 | 130 | 30 | — | прямой | |
| Н 24-30-УГЛ/015 | 15 | 20 | 65 | 30 | 0.05 | угловой | |
| Н 24-30-УГЛ/020 | 20 | 25 | 70 | 30 | 0.05 | угловой | |
| Н 24-30-УГЛ/025 | 25 | 30 | 75 | 30 | 0.03 | угловой | |
| Н 24-30-УГЛ/035 | 35 | 40 | 85 | 30 | — | угловой | |
| Н 24-50/015 | 15 | 20 | 110 | 50 | 0.05 | прямой | |
| Н 24-50/020 | 20 | 25 | 115 | 50 | 0.05 | прямой | |
| Н 24-50/025 | 25 | 30 | 120 | 50 | 0.03 | прямой | |
| Н 24-50/035 | 35 | 40 | 130 | 50 | — | прямой | |
| Н 24-50-УГЛ/015 | 15 | 20 | 65 | 50 | 0.05 | угловой | |
| Н 24-50-УГЛ/020 | 20 | 25 | 70 | 50 | 0.05 | угловой | |
| Н 24-50-УГЛ/025 | 25 | 30 | 75 | 50 | 0.03 | угловой | |
| Н 24-50-УГЛ/035 | 35 | 40 | 85 | 50 | — | угловой |
Деформикс Н 24 — крупная серия из 100 профилей с компенсатором из термоэластопласта (ТЭП) и очень широким рабочим диапазоном: ширина шва от 10 до 110 мм. Ширина профиля меняется от 15 до 270 мм — от узких вставок до массивных перекрытий шва; в ассортименте прямые и угловые исполнения, закладной и накладной монтаж. Это универсальный ряд, когда важны и эластичность ТЭП, и большой запас по типоразмерам.
Сочетание тонких швов от 10 мм и подвижного компенсатора делает Н 24 удобной для объектов со смешанной геометрией, где одни швы почти незаметны, а другие требуют полноценного узла: реконструируемые торговые и офисные здания, многоуровневые комплексы, общественные интерьеры с плавным ходом по полу. Наличие и закладных, и накладных исполнений позволяет применять серию как при строительстве, так и при ремонте без вскрытия основания на всю глубину.
ТЭП-компенсатор фиксируется в кромках профиля и обслуживается отдельно от несущей части. Закладные исполнения интегрируются в стяжку, накладные крепятся поверх покрытия; прямые перекрывают плоскостной шов, угловые — примыкания. Сотня типоразмеров даёт мелкий шаг подбора по ширине шва — точное исполнение проще найти в таблице ниже.
Устройство швов ведётся по СП 29.13330.2011 «Полы», воздействия на конструкцию учитываются по СП 20.13330.2016 «Нагрузки и воздействия».
Серия относится к разделу профилей для полов с низкими нагрузками. Ещё более объёмный ряд с ТЭП — Деформикс Н 21; универсальный накладной ряд без компенсатора — Деформикс Н 16.
