Усадочные швы в бетонных полах: устройство и защита
Усадочные швы — обязательный элемент бетонных полов, контролирующий образование трещин при высыхании и твердении бетона. Без усадочных швов трещины появляются хаотично, нарушая эксплуатационные характеристики пола. Правильное устройство швов и их защита профилями Deformix обеспечивают долговечность и эстетичный вид покрытия.
Природа усадки бетона
Виды усадки
Пластическая усадка — происходит в первые часы после заливки из-за быстрого испарения воды с поверхности. Величина: 1–3 мм/м.
Аутогенная усадка — результат химических реакций гидратации цемента. Величина: 0,1–0,2 мм/м.
Усадка высыхания — длительный процесс потери влаги бетоном. Продолжается месяцы и годы. Величина: 0,3–0,6 мм/м.
Механизм трещинообразования
При усадке бетон стремится сократиться, но сцепление с основанием и армирование препятствуют этому. Возникают растягивающие напряжения:
[ \sigma = E_b \times \varepsilon_{усадки} \times k_{сдерживания} ]
Когда напряжения превышают прочность бетона на растяжение — образуются трещины.
Факторы, влияющие на усадку
| Фактор | Влияние на усадку |
|---|---|
| В/Ц отношение | Больше воды — больше усадка |
| Количество цемента | Больше цемента — больше усадка |
| Тип заполнителя | Пористые заполнители увеличивают усадку |
| Температура среды | Высокая температура ускоряет усадку |
| Влажность воздуха | Низкая влажность усиливает усадку |
| Толщина конструкции | Тонкие элементы сохнут быстрее |
Назначение усадочных швов
Усадочные швы создают ослабленное сечение, где бетон трескается контролируемо:
- Трещина образуется в заданном месте
- Форма и направление трещины предсказуемы
- Трещина скрыта внутри шва
- Функциональность пола сохраняется
Правила устройства усадочных швов
Расположение
Карты (секции):
- Форма: квадрат или близкий к нему прямоугольник
- Соотношение сторон: не более 1:1,5
- Углы: только 90° или близкие к ним
- Избегать входящих углов (L-образных, Т-образных форм)
Привязка к конструкциям:
- Швы проходят по осям колонн
- Швы примыкают к углам колонн (не в сторону)
- Швы продолжают конструкционные швы
Шаг швов
| Толщина плиты | Шаг швов (в толщинах) | Шаг швов (в метрах) |
|---|---|---|
| 100 мм | 24–36 × толщина | 2,4–3,6 м |
| 150 мм | 24–36 × толщина | 3,6–5,4 м |
| 200 мм | 24–36 × толщина | 4,8–7,2 м |
| 250 мм | 24–36 × толщина | 6,0–9,0 м |
Общее правило: шаг швов = 24–36 толщин плиты, но не более 6 м для неармированных полов.
Глубина швов
Минимальная глубина: 1/4 толщины плиты
Оптимальная глубина: 1/3 толщины плиты
Пример:
- Плита 150 мм: глубина шва 38–50 мм
- Плита 200 мм: глубина шва 50–67 мм
Ширина швов
Нарезные швы: 3–6 мм (ширина диска)
С профилями: 10–30 мм (в зависимости от модели)
Технология нарезки усадочных швов
Время нарезки
Критический период: 6–24 часа после заливки
Слишком рано — бетон выкрашивается, швы неровные.
Слишком поздно — трещины уже образовались.
Признаки готовности:
- Бетон набрал достаточную прочность для ходьбы
- При нарезке не выкрашивается заполнитель
- Швы получаются с чёткими кромками
Факторы влияния:
- Температура воздуха (выше — раньше)
- Влажность (ниже — раньше)
- Тип цемента (быстротвердеющий — раньше)
- Добавки (ускорители — раньше)
Оборудование
Швонарезчики:
- Электрические (для небольших площадей)
- Бензиновые (для больших площадей)
- С алмазными дисками (для раннего пропила)
- С абразивными дисками (для позднего пропила)
Параметры резки:
- Диаметр диска: 300–500 мм
- Скорость подачи: 0,5–2 м/мин
- Глубина за проход: до 50 мм
Последовательность работ
- Разметка линий швов (мелом, ниткой)
- Настройка глубины реза
- Нарезка швов в порядке: короткие → длинные
- Очистка швов от шлама
- Высушивание (при необходимости)
- Заполнение или установка профилей
Заполнение усадочных швов
Без профилей (экономичный вариант)
Этапы:
- Очистка шва (пылесос, компрессор)
- Установка уплотнительного шнура (глубина заполнения = 1/2 ширины)
- Нанесение праймера (для полиуретановых герметиков)
- Заполнение герметиком
- Разглаживание поверхности
Герметики:
- Полиуретановые (Sikaflex, Mapeflex)
- Эпоксидно-полиуретановые
- Тиоколовые (для химстойкости)
Недостатки:
- Необходимость обслуживания (замена каждые 3–5 лет)
- Разрушение при колёсных нагрузках
- Загрязнение мусором

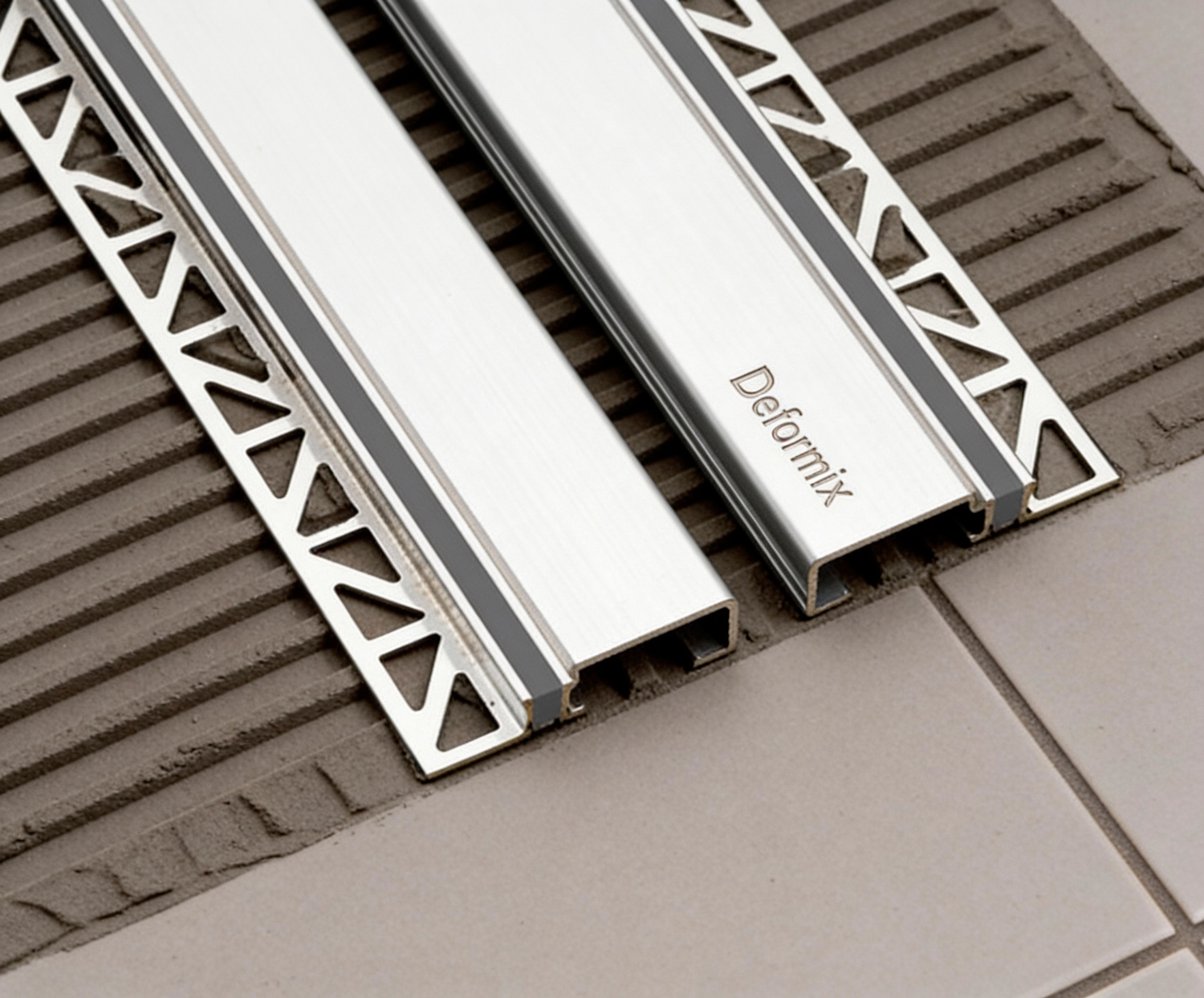

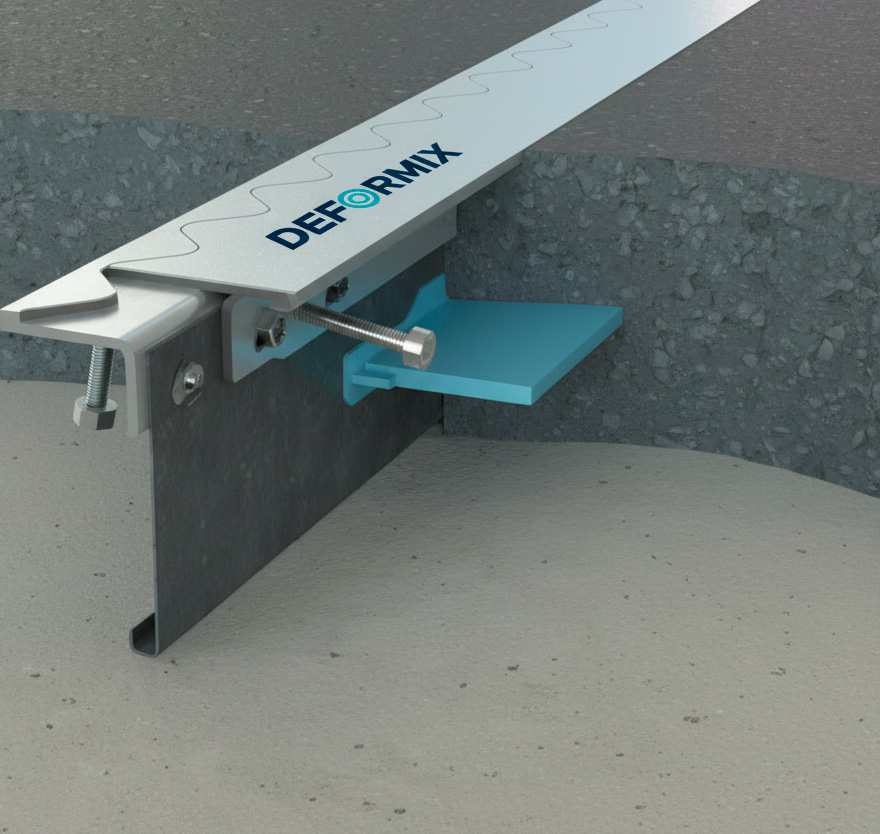

С профилями Deformix (надёжный вариант)
Для усадочных швов с транспортными нагрузками рекомендуются профили:
Серия 21 — для средних нагрузок:
- Deformix 21-15/030 — толщина покрытия 15 мм, ширина 30 мм
- Deformix 21-20/025 — толщина 20 мм, ширина 25 мм
- Deformix 21-35/030 — толщина 35 мм, ширина 30 мм
Серия Н 24 — для пешеходных зон:
- Deformix Н 24-15/010 — ширина 10 мм
- Deformix Н 24-20/020 — ширина 20 мм
Преимущества профилей:
- Защита кромок от сколов
- Передача нагрузки через шов
- Срок службы 25–50 лет
- Минимальное обслуживание
Армирование в зоне швов
Прерывание армирования
В усадочных швах армирование:
- Прерывается полностью — для полного раскрытия шва
- Или проходит сквозь шов — для ограничения раскрытия
Шпонки (дюбели)
Для передачи нагрузки между секциями устанавливают:
- Гладкие стальные стержни Ø20–25 мм
- Длина: 400–500 мм
- Шаг: 300–400 мм
- Одна сторона в гильзе (для свободы перемещения)
📋 Заключение
Типичные ошибки
При проектировании
- Слишком большой шаг швов
- Неправильная форма карт (L-образные)
- Отсутствие швов у колонн
При нарезке
- Слишком раннее или позднее время
- Недостаточная глубина
- Прерывание швов
При заполнении
- Заполнение влажного шва
- Недостаточная очистка
- Неправильный выбор герметика
Правильно устроенные усадочные швы с профилями Deformix обеспечивают контролируемое трещинообразование и сохраняют эксплуатационные характеристики бетонного пола на протяжении всего срока службы.
