Деформикс Г 73

Описание серии

Деформикс Г 73 — 86 типоразмеров гидроизоляционных профилей прямого и углового исполнения с шириной шва от 30 до 500 мм и компенсатором из ТЭП. Закладной монтаж в опалубку, расчёт на интенсивный колёсный трафик вплоть до тяжёлых грузовиков.

Альбом технических решений.DWG

Технический лист серии Г 73.PDF

Каталоги компании.PDF

📋Показано 30 из 86 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

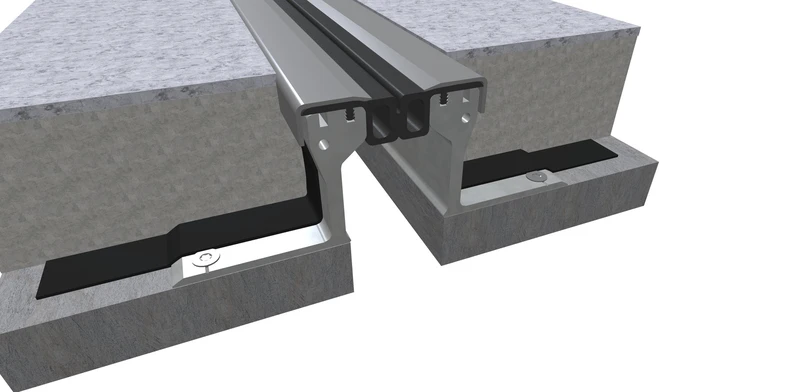

Г 73-100/050	50	88	210	100	—	прямой
Г 73-100/060	60	98	220	100	—	прямой

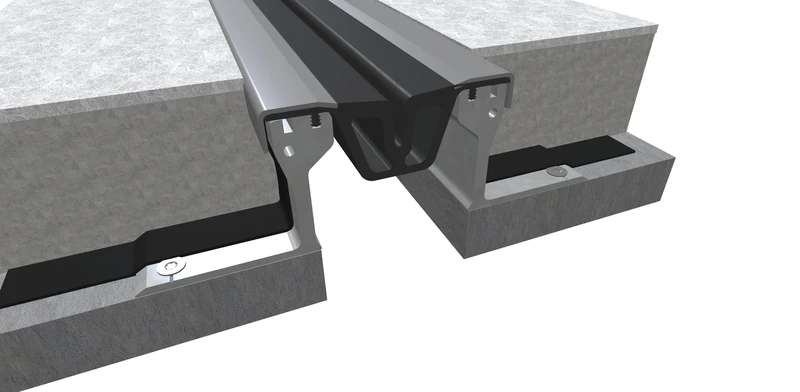

Г 73-100/080	80	118	240	100	—	прямой
Г 73-100/100	100	138	260	100	—	прямой
Г 73-100/100	100	88	580	100	—	прямой

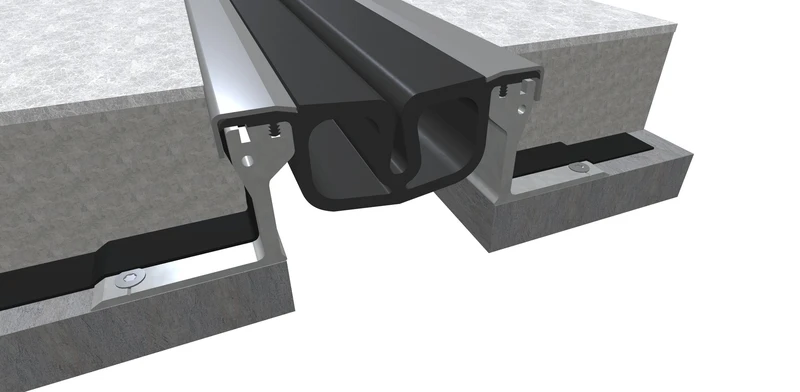

Г 73-100/120	120	148	280	100	—	прямой
Г 73-100/150	150	88	630	100	—	прямой

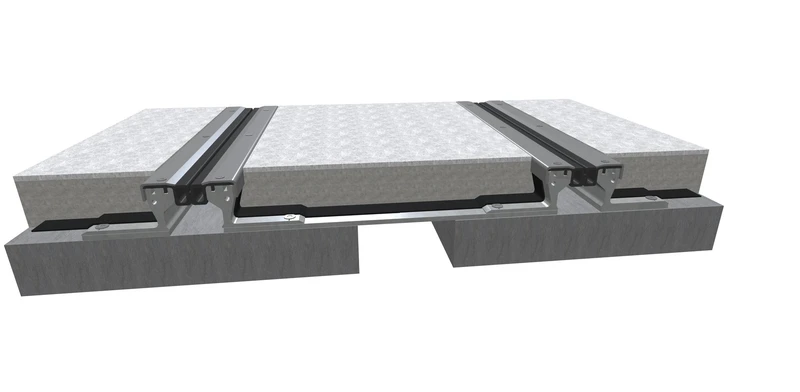

Г 73-100/200	200	88	680	100	—	прямой

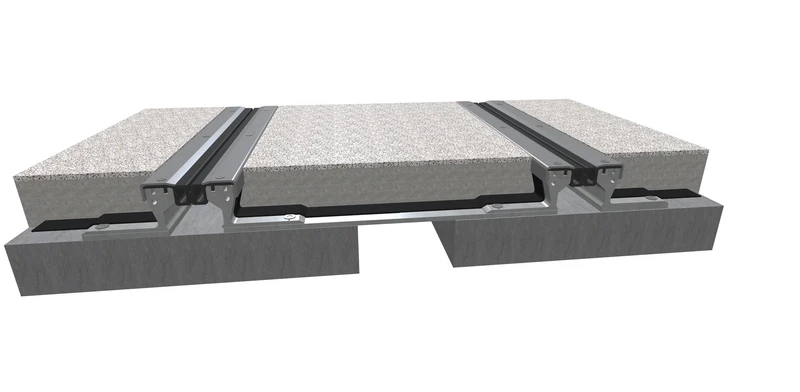

Г 73-100/250	250	88	730	100	—	прямой
Г 73-100/300	300	88	780	100	—	прямой

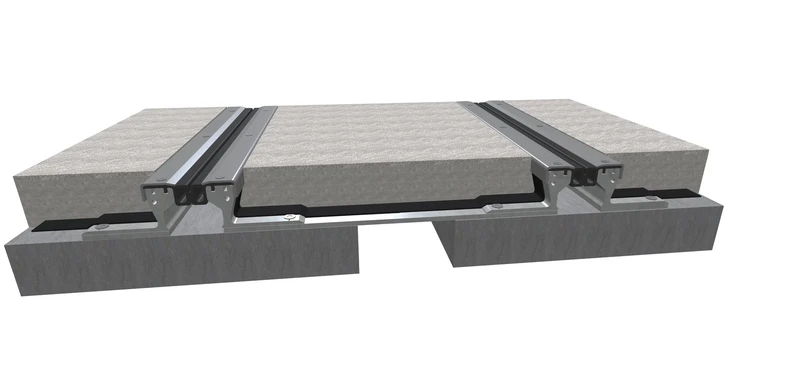

Г 73-100/400	400	88	880	100	—	прямой
Г 73-100/500	500	88	980	100	—	прямой

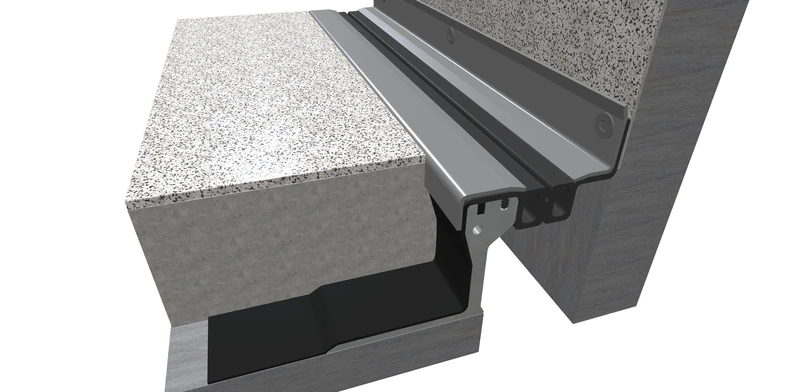

Г 73-100-УГЛ/050	50	88	—	100	—	угловой

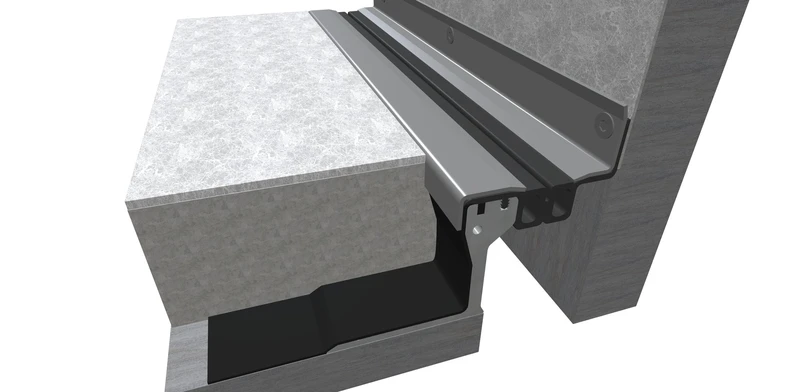

Г 73-100-УГЛ/060	60	98	—	100	—	угловой

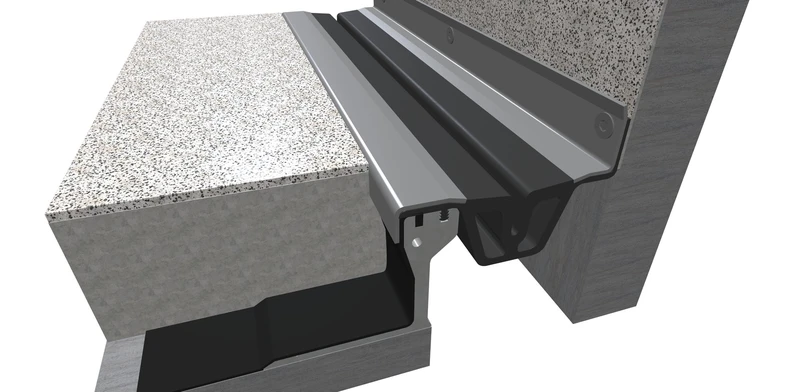

Г 73-100-УГЛ/080	80	118	—	100	—	угловой
Г 73-100-УГЛ/100	100	138	—	100	—	угловой

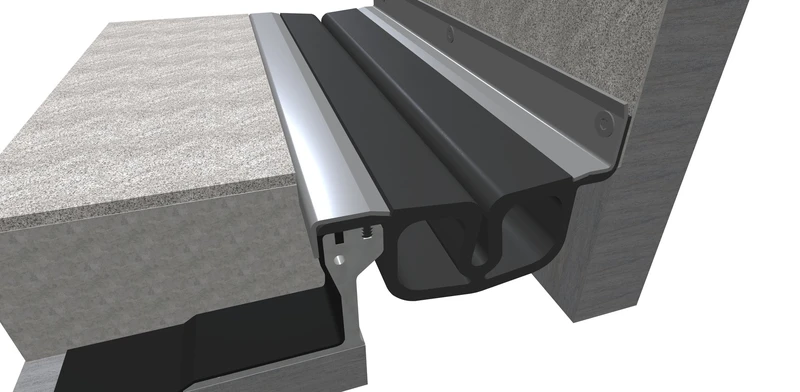

Г 73-100-УГЛ/120	120	148	—	100	—	угловой
Г 73-25 / 050	50	108	222	25	—	прямой

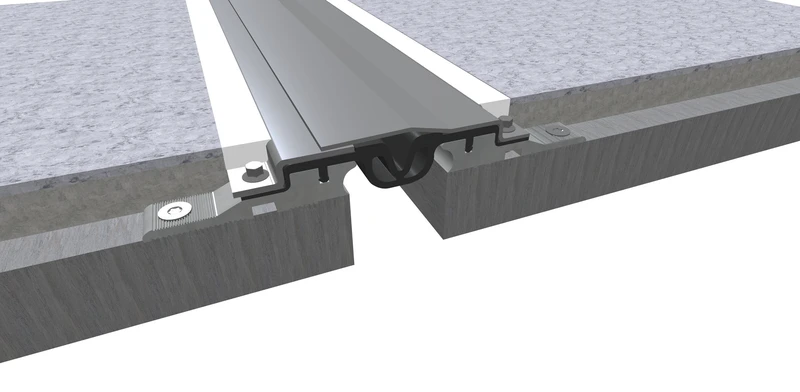

Г 73-25/050	50	88	210	25	—	прямой

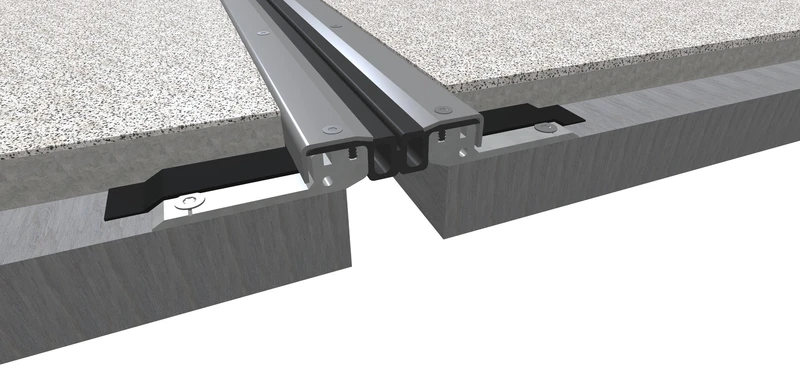

Г 73-25/060	60	98	220	25	—	прямой

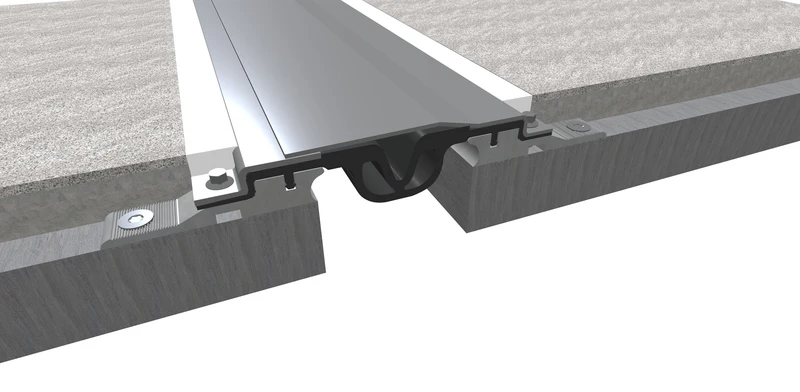

Г 73-25 / 080	80	138	252	25	—	прямой

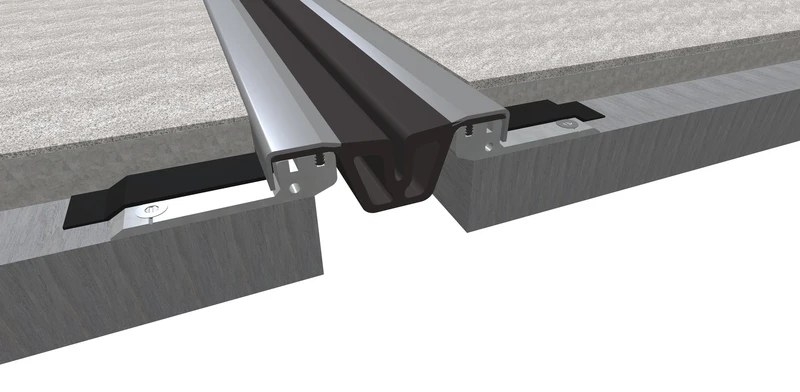

Г 73-25/080	80	118	240	25	—	прямой
Г 73-25/100	100	138	260	25	—	прямой

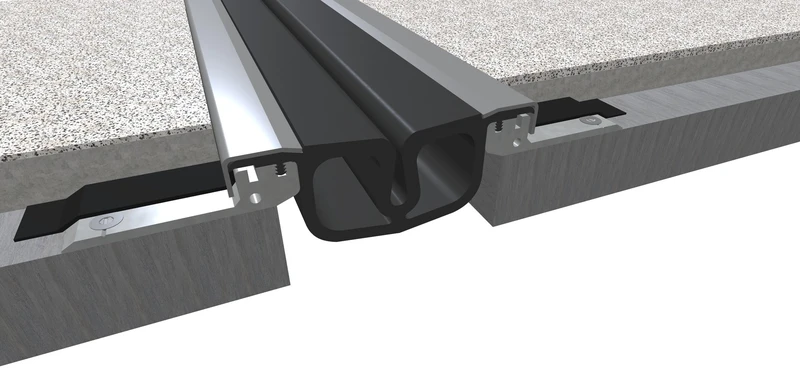

Г 73-25/120	120	148	280	25	—	прямой

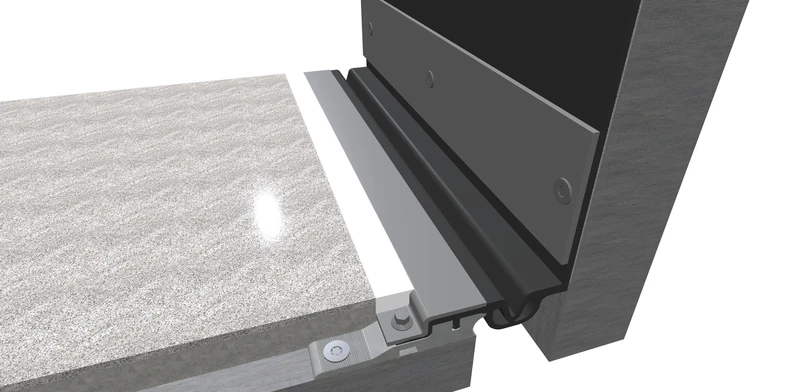

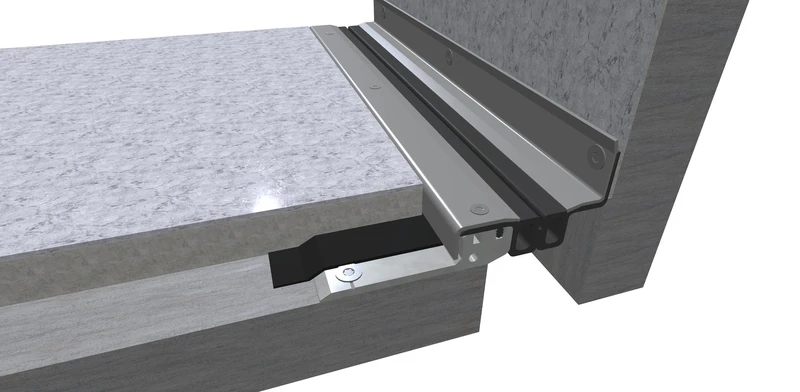

Г 73-25-УГЛ / 050	50	75	136	25	—	угловой
Г 73-25-УГЛ/050	50	88	—	25	—	угловой

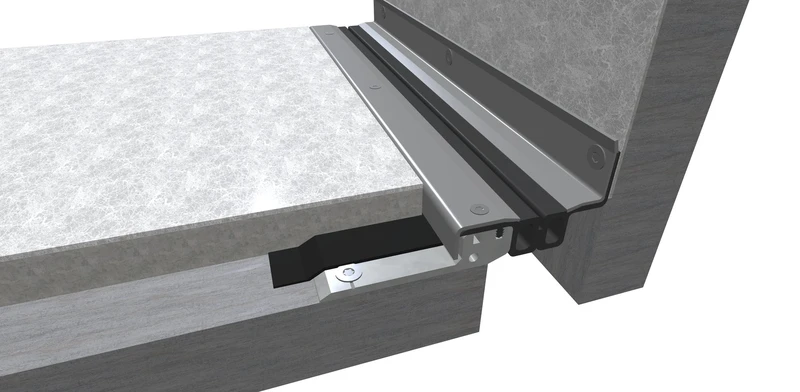

Г 73-25-УГЛ/060	60	98	—	25	—	угловой

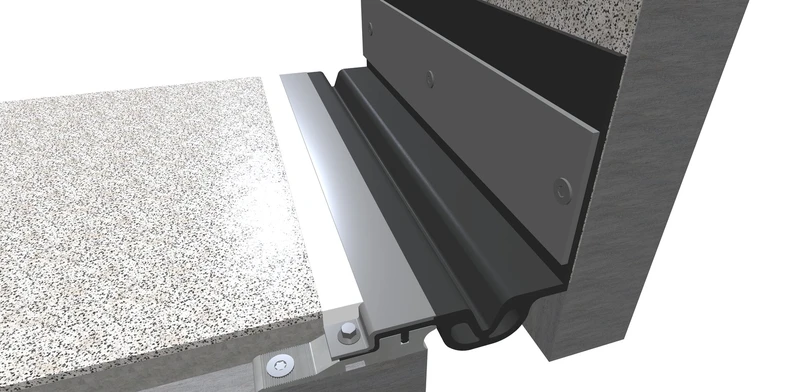

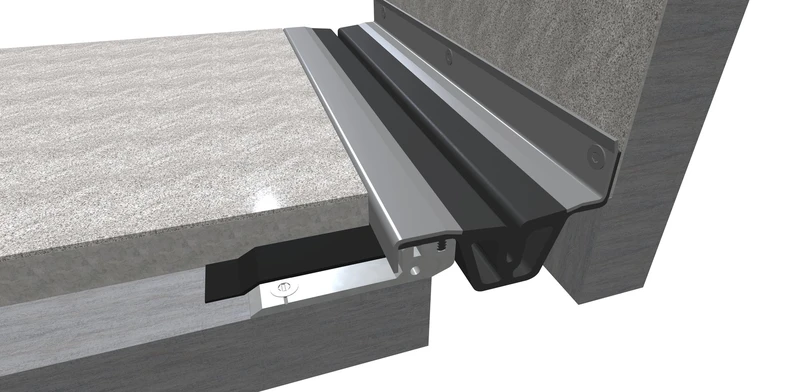

Г 73-25-УГЛ / 080	80	109	166	25	—	угловой
Г 73-25-УГЛ/080	80	118	—	25	—	угловой
Г 73-25-УГЛ/100	100	138	—	25	—	угловой
Г 73-25-УГЛ/120	120	148	—	25	—	угловой
Г 73-30/050	50	105	212	30	3.00	прямой
Г 73-30/050 Н	50	112	213	30	3.00	прямой
Г 73-30/080	80	135	242	30	3.00	прямой
Г 73-30/080 Н	80	142	243	30	2.10	прямой
Г 73-30/100 Н	100	163	266	30	1.00	прямой
Г 73-30/150 Н	150	213	316	30	0.50	прямой
Г 73-30-УГЛ/050	50	78	130	30	3.00	угловой
Г 73-45 / 070	70	104	218	45	—	прямой
Г 73-45 / 100	100	135	248	45	—	прямой
Г 73-45-УГЛ / 070	70	76	144	45	—	угловой
Г 73-45-УГЛ / 100	100	110	174	45	—	угловой
Г 73-50/050	50	88	210	50	—	прямой
Г 73-50/050	50	105	212	50	3.00	прямой
Г 73-50/050 Н	50	112	213	50	3.00	прямой
Г 73-50/060	60	98	220	50	—	прямой
Г 73-50/080	80	118	240	50	—	прямой
Г 73-50/080	80	135	242	50	3.00	прямой
Г 73-50/080 Н	80	142	243	50	2.10	прямой
Г 73-50/100	100	138	260	50	—	прямой
Г 73-50/100	100	88	580	50	—	прямой
Г 73-50/100 Н	100	163	266	50	1.00	прямой
Г 73-50/120	120	148	280	50	—	прямой
Г 73-50/150	150	88	630	50	—	прямой
Г 73-50/150 Н	150	213	316	50	0.50	прямой
Г 73-50/200	200	88	680	50	—	прямой
Г 73-50/250	250	88	730	50	—	прямой
Г 73-50/300	300	88	780	50	—	прямой
Г 73-50/400	400	88	880	50	—	прямой
Г 73-50/500	500	88	980	50	—	прямой
Г 73-50-УГЛ/050	50	78	130	50	3.00	угловой
Г 73-50-УГЛ/050	50	88	—	50	—	угловой
Г 73-50-УГЛ/060	60	98	—	50	—	угловой
Г 73-50-УГЛ/080	80	118	—	50	—	угловой
Г 73-50-УГЛ/100	100	138	—	50	—	угловой
Г 73-50-УГЛ/120	120	148	—	50	—	угловой
Г 73-60 / 030	30	95	—	60	—	прямой
Г 73-60 / 050	50	111	—	60	—	прямой
Г 73-60 / 085	85	115	—	60	—	прямой
Г 73-75/050	50	88	210	75	—	прямой
Г 73-75/060	60	98	220	75	—	прямой
Г 73-75/080	80	118	240	75	—	прямой
Г 73-75/100	100	88	580	75	—	прямой
Г 73-75/100	100	138	260	75	—	прямой
Г 73-75/120	120	148	280	75	—	прямой
Г 73-75/150	150	88	630	75	—	прямой
Г 73-75/200	200	88	680	75	—	прямой
Г 73-75/250	250	88	730	75	—	прямой
Г 73-75/300	300	88	780	75	—	прямой
Г 73-75/400	400	88	880	75	—	прямой
Г 73-75/500	500	88	980	75	—	прямой
Г 73-75-УГЛ/050	50	88	—	75	—	угловой
Г 73-75-УГЛ/060	60	98	—	75	—	угловой
Г 73-75-УГЛ/080	80	118	—	75	—	угловой
Г 73-75-УГЛ/100	100	138	—	75	—	угловой
Г 73-75-УГЛ/120	120	148	—	75	—	угловой

Прокрутите для загрузки

Серия Деформикс Г 73 — самый обширный набор гидроизоляционных профилей раздела: 86 типоразмеров прямого и углового исполнения с шириной шва от 30 мм до 500 мм. Компенсатор изготовлен из термоэластопласта (ТЭП), а сами профили рассчитаны на закладной монтаж — их устанавливают в опалубку до бетонирования, за счёт чего профиль становится неотъемлемой частью несущей плиты.

Назначение

Диапазон ширины шва до 500 мм делает серию решением для конструкций с большими взаимными перемещениями: температурно-деформационные и осадочные швы монолитных паркингов, транспортных рамп, разгрузочных площадок. Профили держат весь спектр нагрузок — от пешеходного потока и легкового транспорта до автобусов, тяжёлых грузовиков свыше 12 т и погрузчиков на пневмоколёсах, поэтому серия уместна там, где по шву проходит интенсивный колёсный трафик.

Конструкция и монтаж

Закладное исполнение предполагает крепление профиля к арматурному каркасу и заливку одновременно с плитой: кромки анкеруются в бетон, а эластичный компенсатор из ТЭП принимает раскрытие и сдвиг шва без разгерметизации. Угловые модификации собираются в местах примыкания плиты к стене или парапету, замыкая гидроизоляционный контур по периметру. Все типоразмеры серии — в таблице ниже.

Нормативная база

Устройство гидроизоляционного шва выполняют с учётом СП 250.1325800.2016 «Защита от подземных вод» и требований к долговечности по СП 28.13330.2017 «Защита строительных конструкций от коррозии».

Серия входит в раздел гидроизоляционные и влагостойкие профили. Для накладного монтажа на готовое основание рассмотрите Деформикс Г 77, а для швов с обоими вариантами крепления — Деформикс Г 79.
