Деформикс Г 80 — 37 профилей прямого и углового исполнения с шириной шва 20–210 мм и компенсатором из ТЭП. Закладной и накладной монтаж, кромки под сварку или склейку с ПВХ-мембраной; воспринимают весь спектр нагрузок раздела.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|

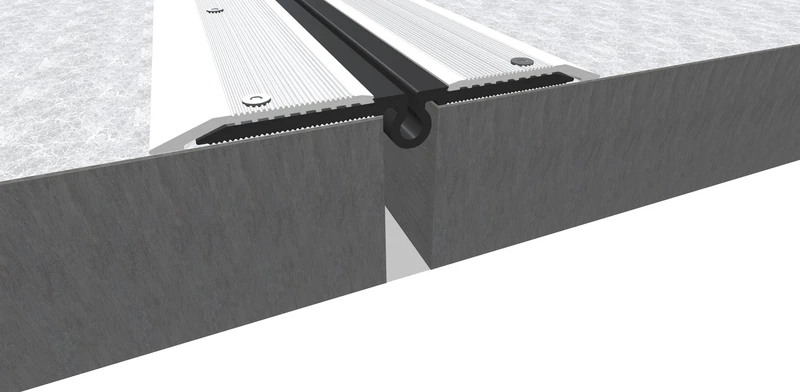

 | Г 80-0/020 | 20 | 230 | 230 | 0 | — | прямой |

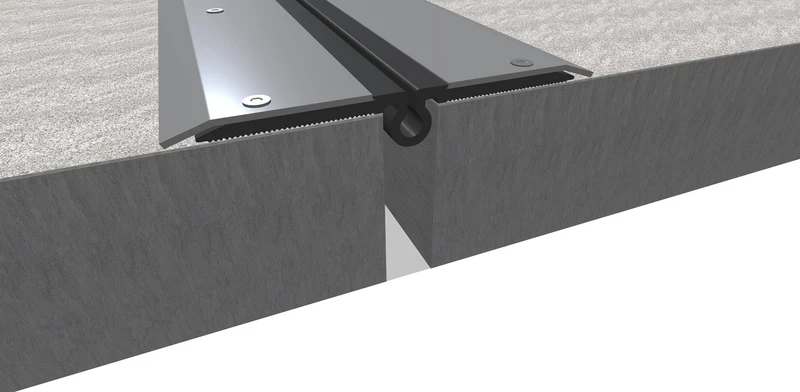

 | Г 80-0/020 | 20 | 200 | 200 | 0 | 2.10 | прямой |
 | Г 80-0/020 | 20 | 202 | 202 | 0 | 2.10 | прямой |

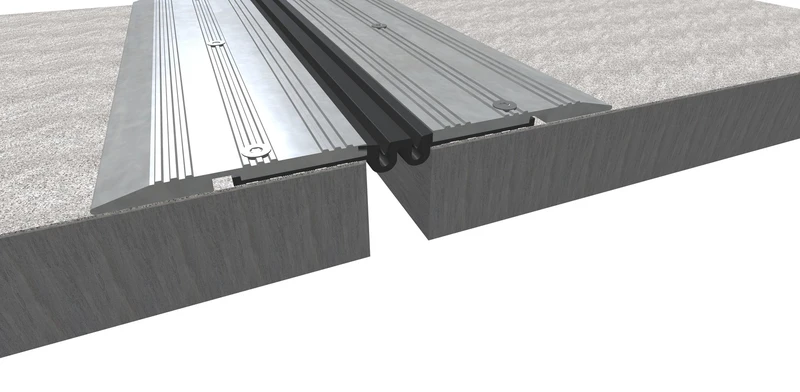

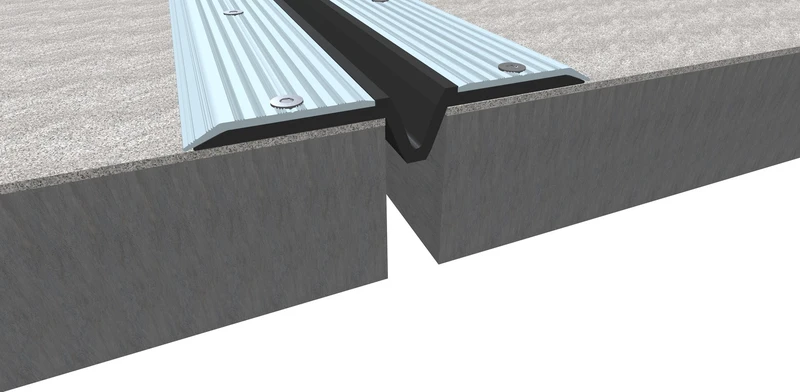

 | Г 80-0 / 030 | 30 | 195 | 195 | 0 | — | прямой |
 | Г 80-0/030 | 30 | 240 | 240 | 0 | — | прямой |

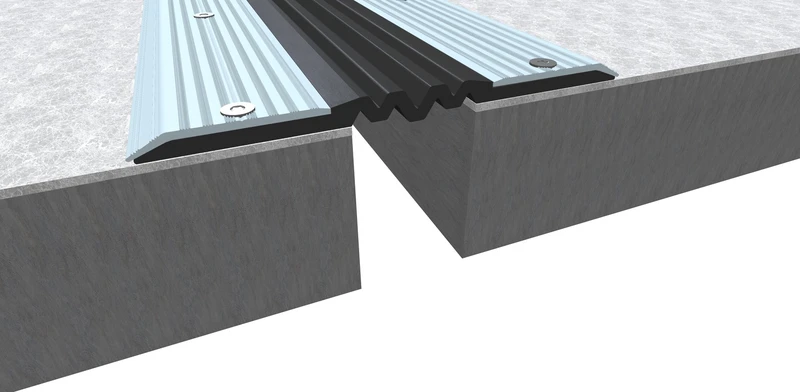

 | Г 80-0 / 050 | 60 | 230 | 230 | 0 | — | прямой |

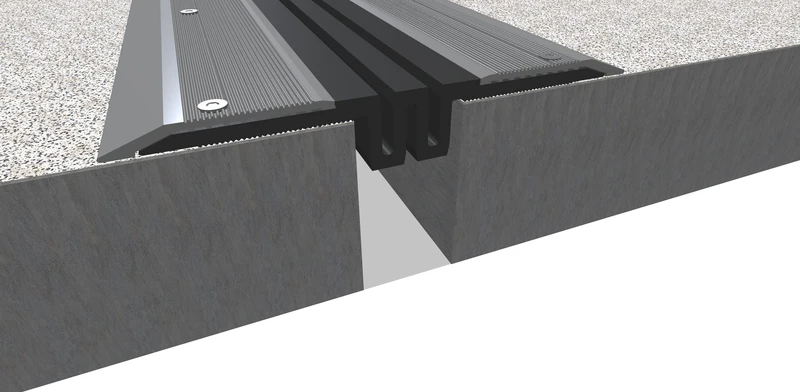

 | Г 80-0 / 050 | 50 | 235 | 235 | 0 | — | прямой |
| Г 80-0 / 050 | 210 | 35–60 | — | 50 | — | прямой | |

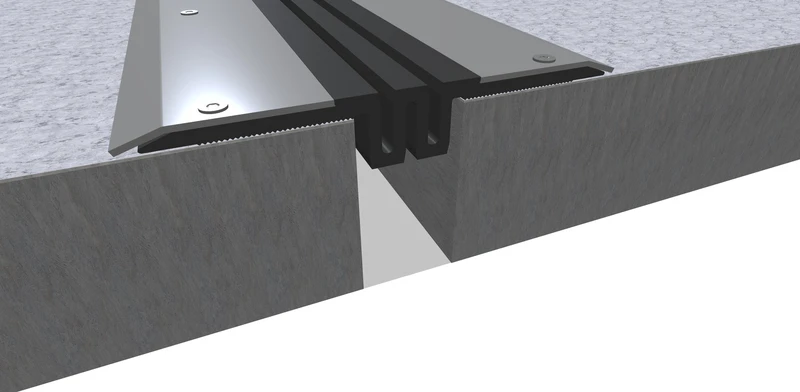

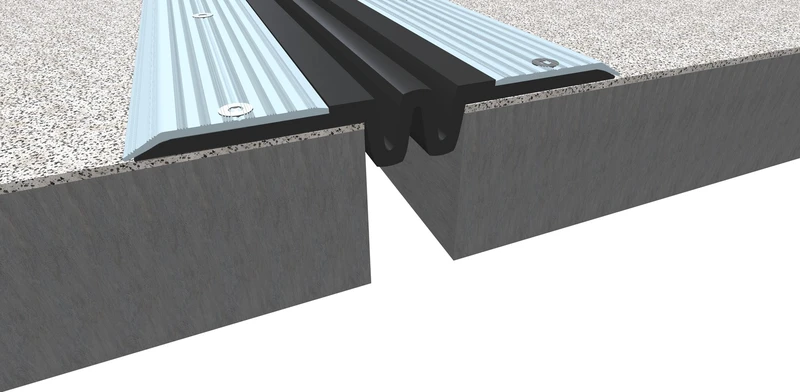

 | Г 80-0/050 | 40–50 | 238 | 238 | 0 | 2.10 | прямой |
 | Г 80-0/050 | 50 | 260 | 260 | 0 | — | прямой |
 | Г 80-0/050 | 40–50 | 230 | 230 | 0 | 2.10 | прямой |

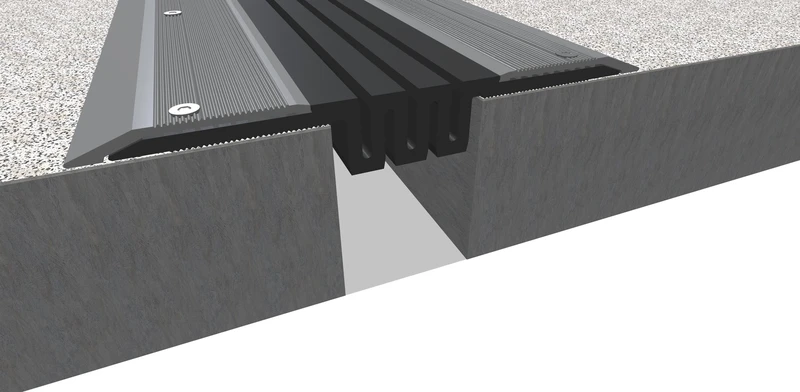

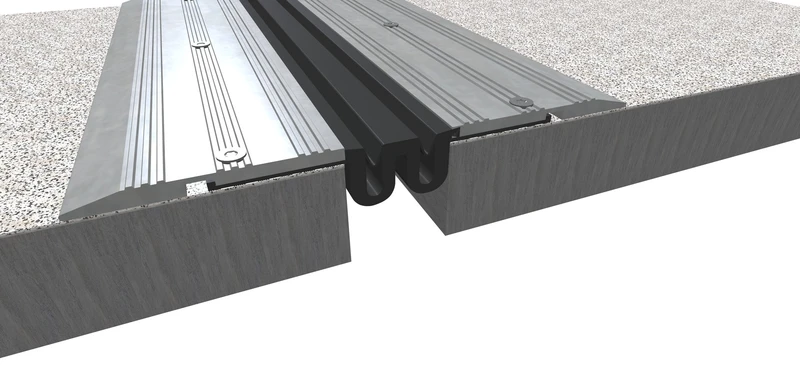

 | Г 80-0/070 | 70 | 280 | 280 | 0 | — | прямой |

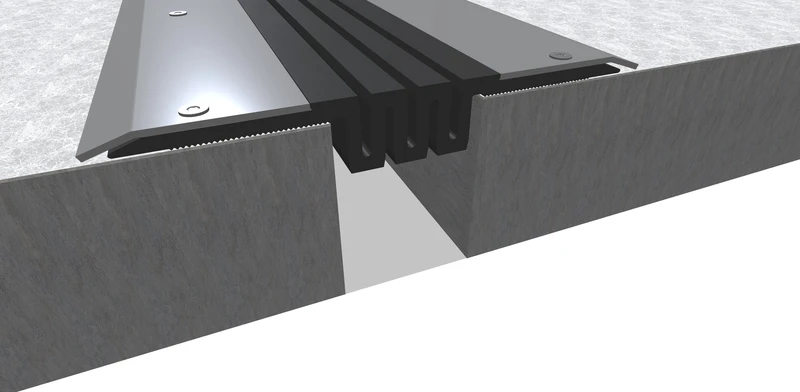

 | Г 80-0/070 | 60–70 | 250 | 250 | 0 | 2.10 | прямой |
 | Г 80-0/070 | 60–70 | 258 | 258 | 0 | 2.10 | прямой |

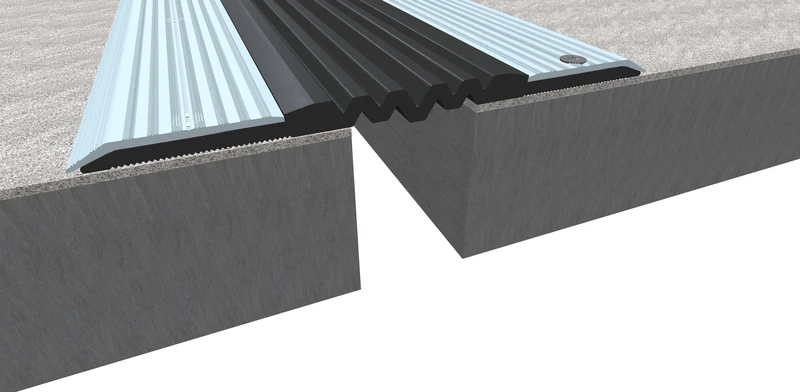

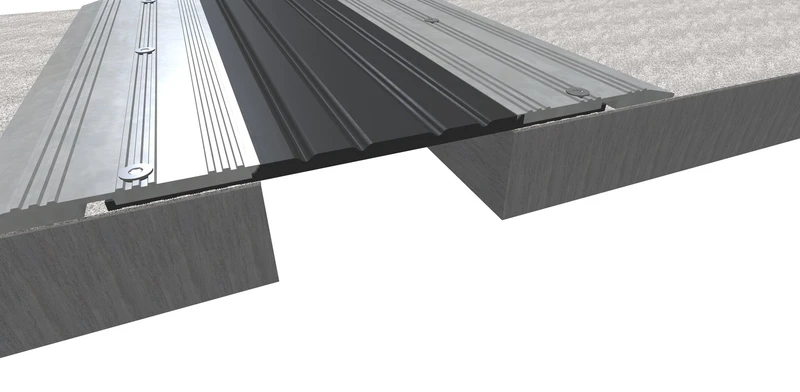

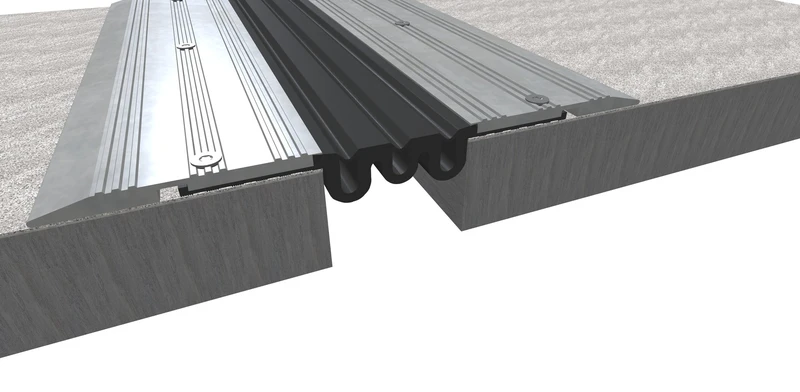

 | Г 80-0 / 100 | 100 | 270 | 270 | 0 | — | прямой |
 | Г 80-0/100 | 100 | 310 | 310 | 0 | — | прямой |
 | Г 80-0/100 | 100 | 310 | 310 | 0 | — | прямой |

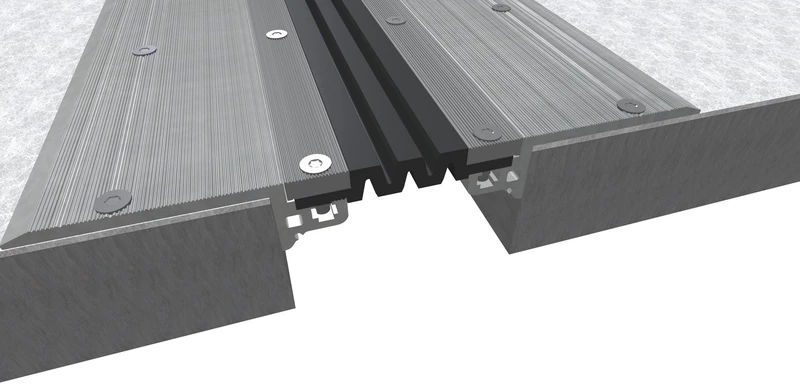

 | Г 80-0 / 150 | 150 | 385 | 385 | 0 | — | прямой |

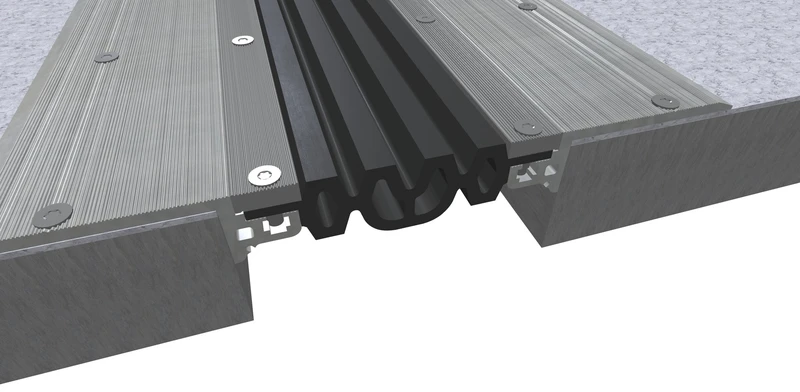

 | Г 80-0 / 200 | 200 | 435 | 435 | 0 | — | прямой |

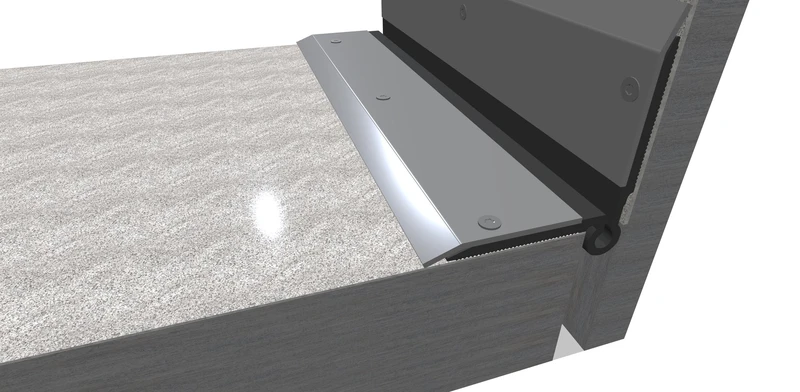

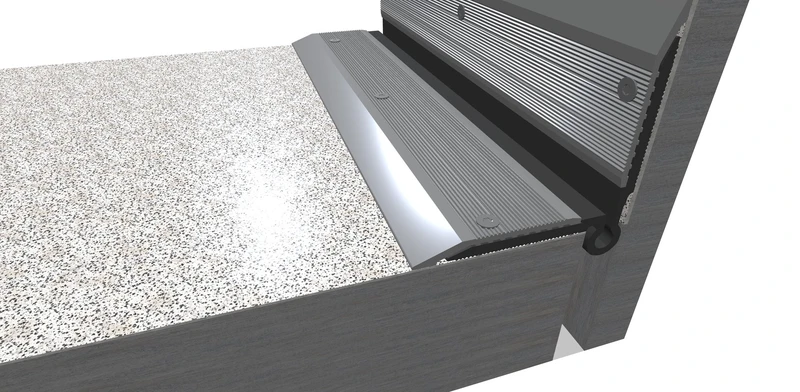

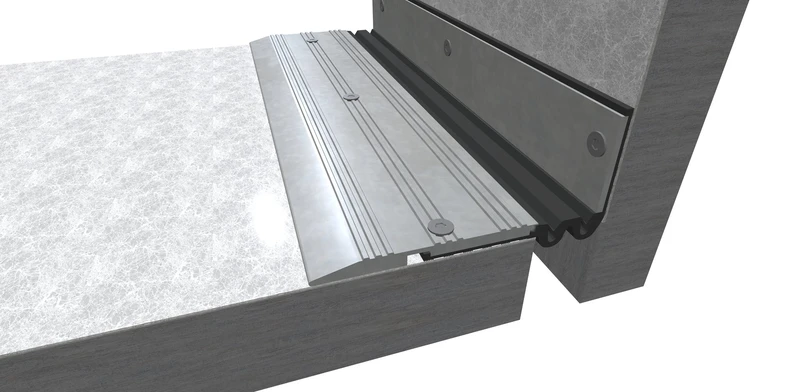

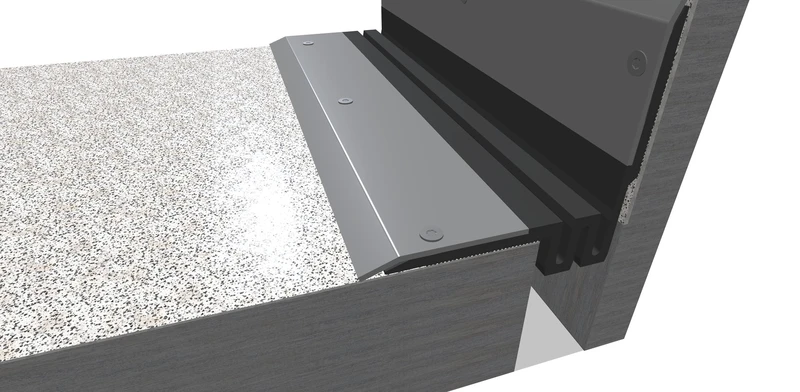

 | Г 80-0-УГЛ/020 | 20 | 110 | 110 | 0 | 2.10 | угловой |
 | Г 80-0-УГЛ/020 | 20 | 111 | 111 | 0 | 2.10 | угловой |
 | Г 80-0-УГЛ/020 | 20 | — | — | 0 | — | угловой |

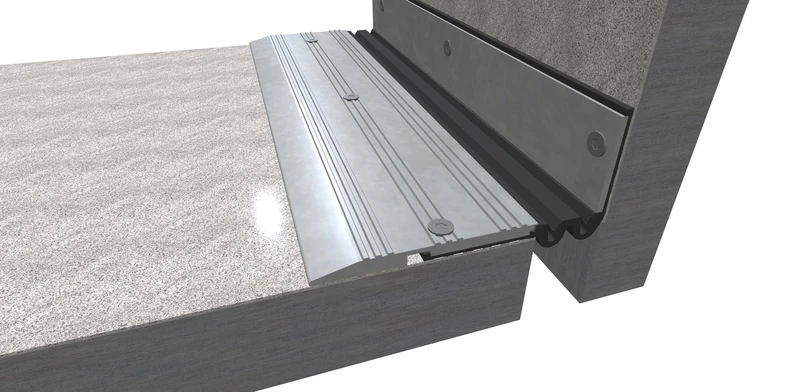

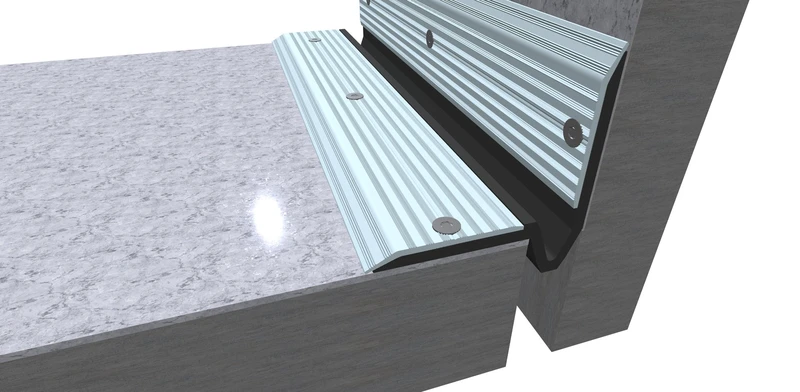

 | Г 80-0-УГЛ / 030 | 30 | 110 | 110 | 0 | — | угловой |
 | Г 80-0-УГЛ/030 | 30 | — | — | 0 | — | угловой |

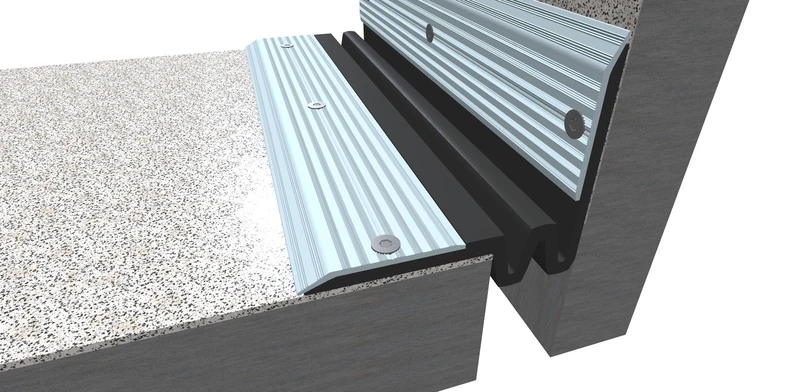

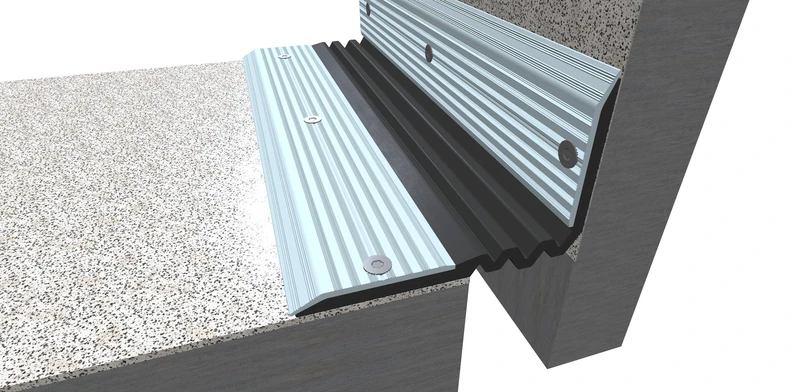

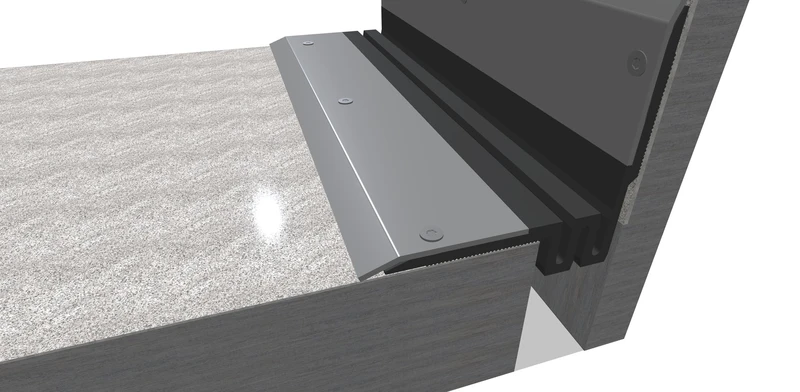

 | Г 80-0-УГЛ / 050 | 50 | 140 | 140 | 0 | — | угловой |
 | Г 80-0-УГЛ / 050 | 60 | 145 | 145 | 0 | — | угловой |
| Г 80-0-УГЛ / 050 | 210 | 35–60 | — | 50 | — | угловой | |

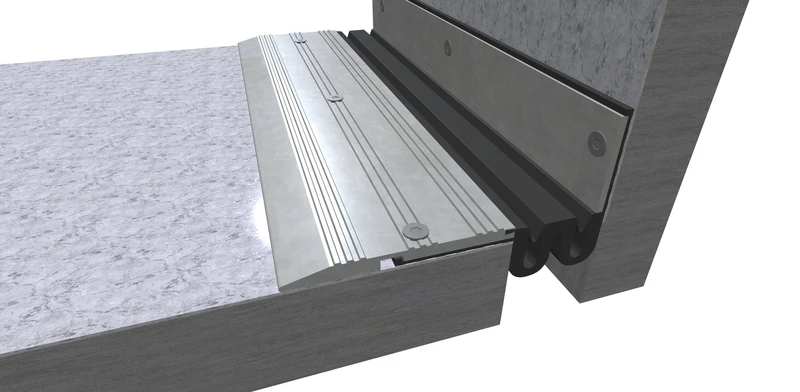

 | Г 80-0-УГЛ/050 | 40–50 | 140 | 140 | 0 | 2.10 | угловой |
 | Г 80-0-УГЛ/050 | 40–50 | 144 | 144 | 0 | 2.10 | угловой |
 | Г 80-0-УГЛ/050 | 50 | — | — | 0 | — | угловой |
| Г 80-0-УГЛ/070 | 60–70 | 160 | 160 | 0 | 2.10 | угловой | |
| Г 80-0-УГЛ/070 | 60–70 | 164 | 164 | 0 | 2.10 | угловой | |
| Г 80-0-УГЛ / 100 | 100 | 270 | 270 | 0 | — | угловой | |
| Г 80-0-УГЛ/100 | 100 | — | — | 0 | — | угловой | |
| Г 80-0-УГЛ/100 | 100 | — | — | 0 | — | угловой | |
| Г 80-0-УГЛ / 150 | 150 | 270 | 270 | 0 | — | угловой | |
| Г 80-0-УГЛ / 200 | 200 | 318 | 318 | 0 | — | угловой |
Серия Деформикс Г 80 — 37 профилей прямого и углового исполнения с шириной шва от 20 мм до 210 мм, с компенсатором из термоэластопласта (ТЭП) и обоими вариантами монтажа: закладным и накладным. Это профили для интеграции деформационного шва с ПВХ-мембранной гидроизоляцией.
Серия закрывает самый широкий спектр нагрузок в разделе — от пешеходов и легкового транспорта до автобусов, лёгких грузовиков до 3,5 т, грузовиков от 3,5 до 12 т, тяжёлых машин свыше 12 т и погрузчиков на пневмоколёсах. Отсюда универсальность: подземные паркинги, эксплуатируемые кровли, чаши бассейнов и технические этажи, где шов пересекает мембранный гидроизоляционный контур.
Кромки профиля рассчитаны на сварное или клеевое сопряжение с ПВХ-мембраной, благодаря чему шов и гидроизоляция образуют единый водонепроницаемый узел. Закладное исполнение ставят при бетонировании, накладное — на готовое основание; компенсатор из ТЭП принимает перемещения при раскрытии шва до 210 мм. Все типоразмеры — в таблице ниже.
Узел проектируют по СП 250.1325800.2016 (защита от подземных вод) с учётом СП 28.13330.2017 (защита конструкций от коррозии).
Серия — часть раздела гидроизоляционные и влагостойкие профили. Для швов шире 210 мм выбирайте Деформикс Г 79 или закладную Деформикс Г 73.
