Деформикс Н 31

Описание серии

Деформикс Н 31 — серия из 124 профиля закладного монтажа для швов 50–500 мм. Прямые и угловые исполнения с расширенным корпусом; рассчитана на грузовую технику 3,5–12 т и погрузчики на пневмоколёсах.

Альбом технических решений.DWG

Технический лист серии Н 31.PDF

Каталоги компании.PDF

📋Показано 30 из 124 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 31 100/100	100	65	465	100	—	прямой
Н 31 100/100	100	66	—	100	0.20	прямой
Н 31 100/50	100	66	—	50	0.20	прямой
Н 31 100/50	100	65	465	50	—	прямой
Н 31 100/75	100	65	465	75	—	прямой
Н 31 100/75	100	66	—	75	0.20	прямой
Н 31 150/100	150	65	515	100	—	прямой
Н 31 150/100	150	66	—	100	0.20	прямой
Н 31 150/50	150	66	—	50	0.20	прямой
Н 31 150/50	150	65	515	50	—	прямой
Н 31 150/75	150	65	515	75	—	прямой
Н 31 150/75	150	66	—	75	0.20	прямой
Н 31 200/100	200	65	565	100	—	прямой
Н 31 200/100	200	66	—	100	0.20	прямой
Н 31 200/50	200	66	—	50	0.20	прямой
Н 31 200/50	200	65	565	50	—	прямой
Н 31 200/75	200	66	—	75	0.20	прямой
Н 31 200/75	200	65	565	75	—	прямой
Н 31 250/100	250	66	—	100	0.20	прямой
Н 31 250/100	250	65	615	100	—	прямой
Н 31 250/50	250	66	—	50	0.20	прямой
Н 31 250/50	250	65	615	50	—	прямой
Н 31 250/75	250	66	—	75	0.20	прямой
Н 31 250/75	250	65	615	75	—	прямой
Н 31 300/100	300	65	665	100	—	прямой
Н 31 300/100	300	66	—	100	0.20	прямой
Н 31 300/50	300	66	—	50	0.20	прямой
Н 31 300/50	300	65	665	50	—	прямой
Н 31 300/75	300	65	665	75	—	прямой
Н 31 300/75	300	66	—	75	0.20	прямой
Н 31 400/100	400	65	800	100	—	прямой
Н 31 400/100	400	66	—	100	0.20	прямой
Н 31 400/50	400	66	—	50	0.20	прямой
Н 31 400/50	400	65	800	50	—	прямой
Н 31 400/75	400	65	800	75	—	прямой
Н 31 400/75	400	66	—	75	0.20	прямой
Н 31 500/100	500	66	—	100	0.20	прямой
Н 31 500/100	500	65	950	100	—	прямой
Н 31 500/50	500	66	—	50	0.20	прямой
Н 31 500/50	500	65	950	50	—	прямой
Н 31 500/75	500	66	—	75	0.20	прямой
Н 31 500/75	500	65	950	75	—	прямой
Н 31 50/100	50	66	—	100	0.20	прямой
Н 31 50/100	50	65	415	100	—	прямой
Н 31-50 / 150	150	115	440	50	0.30	прямой
Н 31-50 / 200	200	115	515	50	0.30	прямой
Н 31-50 / 250	250	115	590	50	0.30	прямой
Н 31-50 / 300	300	115	665	50	0.30	прямой
Н 31-50 / 350	350	115	740	50	0.30	прямой
Н 31-50 / 400	400	115	815	50	0.30	прямой
Н 31-50 / 450	450	115	890	50	0.30	прямой
Н 31 50/50	50	66	—	50	0.20	прямой
Н 31-50/50	50	65	415	50	—	прямой
Н 31-50 / 500	500	115	965	50	0.30	прямой
Н 31 50/75	50	66	—	75	0.20	прямой
Н 31 50/75	50	65	415	75	—	прямой
Н 31 80/100	80	66	—	100	0.20	прямой
Н 31 80/100	80	65	445	100	—	прямой
Н 31 80/50	80	65	445	50	—	прямой
Н 31 80/50	80	66	—	50	0.20	прямой
Н 31 80/75	80	66	—	75	0.20	прямой
Н 31 80/75	80	65	445	75	—	прямой
Н 31-УГЛ-100/100	100	66	—	100	0.20	угловой
Н 31-УГЛ-100/100	100	65	—	100	—	угловой
Н 31-УГЛ-100/50	100	65	—	50	—	угловой
Н 31-УГЛ-100/50	100	66	—	50	0.20	угловой
Н 31-УГЛ-100/75	100	66	—	75	0.20	угловой
Н 31-УГЛ-100/75	100	65	—	75	—	угловой
Н 31-УГЛ-150/100	150	65	—	100	—	угловой
Н 31-УГЛ-150/100	150	66	—	100	0.20	угловой
Н 31-УГЛ-150/50	150	66	—	50	0.20	угловой
Н 31-УГЛ-150/50	150	65	—	50	—	угловой
Н 31-УГЛ-150/75	150	66	—	75	0.20	угловой
Н 31-УГЛ-150/75	150	65	—	75	—	угловой
Н 31-УГЛ-200/100	200	65	—	100	—	угловой
Н 31-УГЛ-200/100	200	66	—	100	0.20	угловой
Н 31-УГЛ-200/50	200	65	—	50	—	угловой
Н 31-УГЛ-200/50	200	66	—	50	0.20	угловой
Н 31-УГЛ-200/75	200	66	—	75	0.20	угловой
Н 31-УГЛ-200/75	200	65	—	75	—	угловой
Н 31-УГЛ-250/100	250	66	—	100	0.20	угловой
Н 31-УГЛ-250/100	250	65	—	100	—	угловой
Н 31-УГЛ-250/50	250	65	—	50	—	угловой
Н 31-УГЛ-250/50	250	66	—	50	0.20	угловой
Н 31-УГЛ-250/75	250	66	—	75	0.20	угловой
Н 31-УГЛ-250/75	250	65	—	75	—	угловой
Н 31-УГЛ-300/100	300	66	—	100	0.20	угловой
Н 31-УГЛ-300/100	300	65	—	100	—	угловой
Н 31-УГЛ-300/50	300	65	—	50	—	угловой
Н 31-УГЛ-300/50	300	66	—	50	0.20	угловой
Н 31-УГЛ-300/75	300	66	—	75	0.20	угловой
Н 31-УГЛ-300/75	300	65	—	75	—	угловой
Н 31-УГЛ-400/100	400	66	—	100	0.20	угловой
Н 31-УГЛ-400/100	400	65	—	100	—	угловой
Н 31-УГЛ-400/50	400	65	—	50	—	угловой
Н 31-УГЛ-400/50	400	66	—	50	0.20	угловой
Н 31-УГЛ-400/75	400	66	—	75	0.20	угловой
Н 31-УГЛ-400/75	400	65	—	75	—	угловой
Н 31-УГЛ-500/100	500	65	—	100	—	угловой
Н 31-УГЛ-500/100	500	66	—	100	0.20	угловой
Н 31-УГЛ-500/50	500	65	—	50	—	угловой
Н 31-УГЛ-500/50	500	66	—	50	0.20	угловой
Н 31-УГЛ-500/75	500	65	—	75	—	угловой
Н 31-УГЛ-500/75	500	66	—	75	0.20	угловой
Н 31-УГЛ-50/100	50	66	—	100	0.20	угловой
Н 31-УГЛ-50/100	50	65	—	100	—	угловой
Н 31-УГЛ-50 / 150	150	100	—	50	0.30	угловой
Н 31-УГЛ-50 / 200	200	100	—	50	0.30	угловой
Н 31-УГЛ-50 / 250	250	100	—	50	0.30	угловой
Н 31-УГЛ-50 / 300	300	100	—	50	0.30	угловой
Н 31-УГЛ-50 / 350	350	100	—	50	0.30	угловой
Н 31-УГЛ-50 / 400	400	100	—	50	0.30	угловой
Н 31-УГЛ-50 / 450	450	100	—	50	0.30	угловой
Н 31-УГЛ-50/50	50	66	—	50	0.20	угловой
Н 31-УГЛ-50/50	50	65	—	50	—	угловой
Н 31-УГЛ-50 / 500	500	100	—	50	0.30	угловой
Н 31-УГЛ-50/75	50	66	—	75	0.20	угловой
Н 31-УГЛ-50/75	50	65	—	75	—	угловой
Н 31-УГЛ-80/100	80	66	—	100	0.20	угловой
Н 31-УГЛ-80/100	80	65	—	100	—	угловой
Н 31-УГЛ-80/50	80	66	—	50	0.20	угловой
Н 31-УГЛ-80/50	80	65	—	50	—	угловой
Н 31-УГЛ-80/75	80	65	—	75	—	угловой
Н 31-УГЛ-80/75	80	66	—	75	0.20	угловой

Прокрутите для загрузки

Серия Деформикс Н 31 — это 124 профиля закладного монтажа для деформационных швов в полах, по которым перемещается колёсная и грузовая техника. Профили перекрывают шов шириной от 50 до 500 мм, выпускаются в прямом и угловом исполнении и опираются на расширенный корпус, который принимает точечную нагрузку от колёс и передаёт её на прилегающий бетон.

Назначение

Серию применяют на объектах с постоянным движением тяжёлого транспорта: полы распределительных складов, зоны приёмки и отгрузки, цеховые проезды, крытые логистические площадки. Профили рассчитаны на грузовые машины массой от 3,5 до 12 т и погрузчики на пневмоколёсах. Развитая опорная площадка снижает удельное давление в кромке шва и препятствует выкрашиванию бетона под повторяющимися проездами.

Конструкция и монтаж

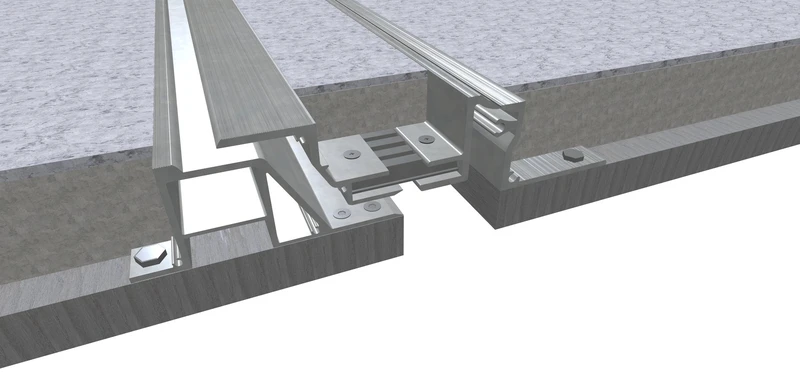

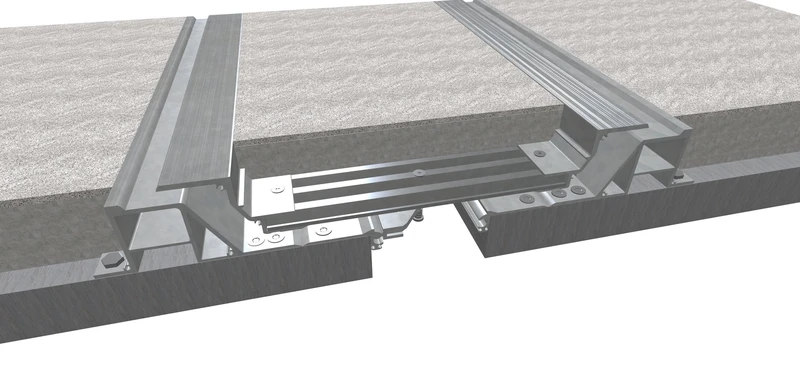

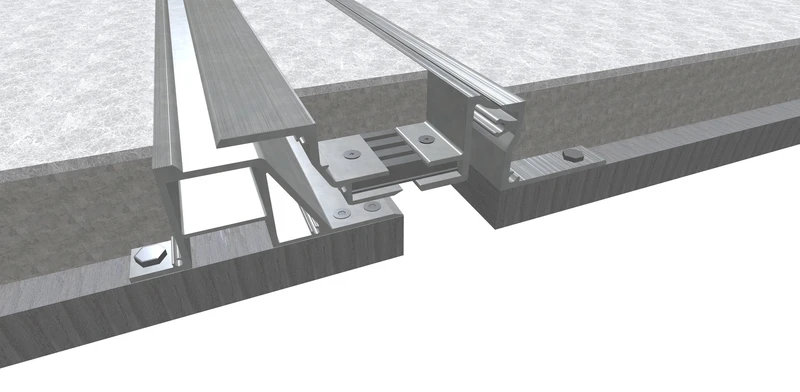

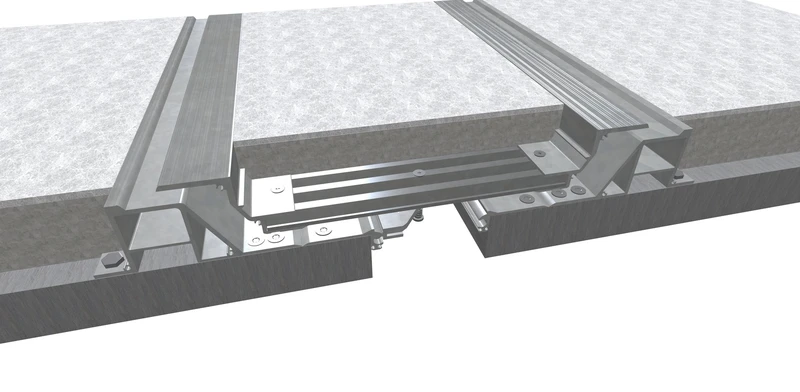

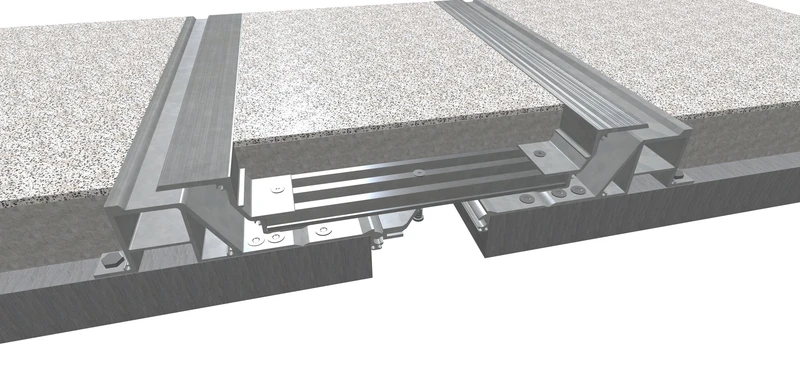

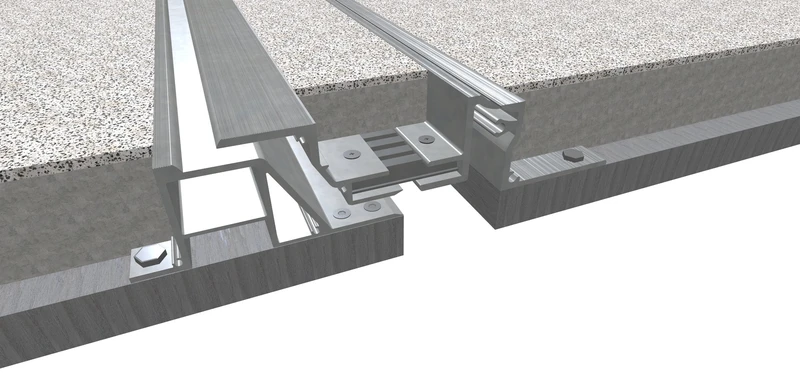

Корпус закладывается в стяжку на этапе бетонирования, поэтому верх профиля выходит заподлицо с чистым полом и не создаёт порога. Широкая несущая часть — основное отличие Н 31: она рассчитана на участки, где нагрузка от колеса приходится близко к шву. Угловые модификации проводят шов через ворота, повороты и пандусы складских проездов. Все типоразмеры серии под конкретную ширину шва собраны в таблице ниже.

Нормативная база

Расчётные нагрузки на перекрытие принимают по СП 20.13330.2016 «Нагрузки и воздействия», а конструкцию пола и заполнение шва эластичным составом — по СП 29.13330.2011 «Полы».

Родительский раздел — Профили для полов с низкими нагрузками. Компактный по габариту аналог той же нагрузочной группы — Деформикс Н 37, а для протяжённых прогонов подойдёт Деформикс Н 40.
