Деформикс Н 40

Описание серии

Деформикс Н 40 — 180 профилей закладного монтажа для деформационных швов в полах объектов транспортной инфраструктуры. Ширина шва от 50 до 500 мм, прямые и угловые исполнения.

Альбом технических решений.DWG

Технический лист серии Н 40.PDF

Каталоги компании.PDF

📋Показано 30 из 180 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 40-100/100	100	15	—	100	0.30	прямой
Н 40-100/150	150	15	—	100	0.30	прямой
Н 40-100/200	200	15	—	100	0.30	прямой
Н 40-100/250	250	15	—	100	0.30	прямой
Н 40-100/300	300	15	—	100	0.30	прямой
Н 40-100/400	400	15	—	100	0.30	прямой
Н 40-100/50	50	15	—	100	0.30	прямой
Н 40-100/500	500	15	—	100	0.30	прямой
Н 40-100/80	80	15	—	100	0.30	прямой
Н 40-100-УГЛ/100	100	15	—	100	0.30	угловой
Н 40-100-УГЛ/150	150	15	—	100	0.30	угловой
Н 40-100-УГЛ/200	200	15	—	100	0.30	угловой
Н 40-100-УГЛ/250	250	15	—	100	0.30	угловой
Н 40-100-УГЛ/300	300	15	—	100	0.30	угловой
Н 40-100-УГЛ/400	400	15	—	100	0.30	угловой
Н 40-100-УГЛ/50	50	15	—	100	0.30	угловой
Н 40-100-УГЛ/500	500	15	—	100	0.30	угловой
Н 40-100-УГЛ/80	80	15	—	100	0.30	угловой
Н 40-125/100	100	15	—	125	0.30	прямой
Н 40-125/150	150	15	—	125	0.30	прямой
Н 40-125/200	200	15	—	125	0.30	прямой
Н 40-125/250	250	15	—	125	0.30	прямой
Н 40-125/300	300	15	—	125	0.30	прямой
Н 40-125/400	400	15	—	125	0.30	прямой
Н 40-125/50	50	15	—	125	0.30	прямой
Н 40-125/500	500	15	—	125	0.30	прямой
Н 40-125/80	80	15	—	125	0.30	прямой
Н 40-125-УГЛ/100	100	15	—	125	0.30	угловой
Н 40-125-УГЛ/150	150	15	—	125	0.30	угловой
Н 40-125-УГЛ/200	200	15	—	125	0.30	угловой
Н 40-125-УГЛ/250	250	15	—	125	0.30	угловой
Н 40-125-УГЛ/300	300	15	—	125	0.30	угловой
Н 40-125-УГЛ/400	400	15	—	125	0.30	угловой
Н 40-125-УГЛ/50	50	15	—	125	0.30	угловой
Н 40-125-УГЛ/500	500	15	—	125	0.30	угловой
Н 40-125-УГЛ/80	80	15	—	125	0.30	угловой
Н 40-150/100	100	15	—	150	0.30	прямой
Н 40-150/150	150	15	—	150	0.30	прямой
Н 40-150/200	200	15	—	150	0.30	прямой
Н 40-150/250	250	15	—	150	0.30	прямой
Н 40-150/300	300	15	—	150	0.30	прямой
Н 40-150/400	400	15	—	150	0.30	прямой
Н 40-150/50	50	15	—	150	0.30	прямой
Н 40-150/500	500	15	—	150	0.30	прямой
Н 40-150/80	80	15	—	150	0.30	прямой
Н 40-150-УГЛ/100	100	15	—	150	0.30	угловой
Н 40-150-УГЛ/150	150	15	—	150	0.30	угловой
Н 40-150-УГЛ/200	200	15	—	150	0.30	угловой
Н 40-150-УГЛ/250	250	15	—	150	0.30	угловой
Н 40-150-УГЛ/300	300	15	—	150	0.30	угловой
Н 40-150-УГЛ/400	400	15	—	150	0.30	угловой
Н 40-150-УГЛ/50	50	15	—	150	0.30	угловой
Н 40-150-УГЛ/500	500	15	—	150	0.30	угловой
Н 40-150-УГЛ/80	80	15	—	150	0.30	угловой
Н 40-30/100	100	15	—	30	0.30	прямой
Н 40-30/150	150	15	—	30	0.30	прямой
Н 40-30/200	200	15	—	30	0.30	прямой
Н 40-30/250	250	15	—	30	0.30	прямой
Н 40-30/300	300	15	—	30	0.30	прямой
Н 40-30/400	400	15	—	30	0.30	прямой
Н 40-30/50	50	15	—	30	0.30	прямой
Н 40-30/500	500	15	—	30	0.30	прямой
Н 40-30/80	80	15	—	30	0.30	прямой
Н 40-30-УГЛ/100	100	15	—	30	0.30	угловой
Н 40-30-УГЛ/150	150	15	—	30	0.30	угловой
Н 40-30-УГЛ/200	200	15	—	30	0.30	угловой
Н 40-30-УГЛ/250	250	15	—	30	0.30	угловой
Н 40-30-УГЛ/300	300	15	—	30	0.30	угловой
Н 40-30-УГЛ/400	400	15	—	30	0.30	угловой
Н 40-30-УГЛ/50	50	15	—	30	0.30	угловой
Н 40-30-УГЛ/500	500	15	—	30	0.30	угловой
Н 40-30-УГЛ/80	80	15	—	30	0.30	угловой
Н 40-40/100	100	15	—	40	0.30	прямой
Н 40-40/150	150	15	—	40	0.30	прямой
Н 40-40/200	200	15	—	40	0.30	прямой
Н 40-40/250	250	15	—	40	0.30	прямой
Н 40-40/300	300	15	—	40	0.30	прямой
Н 40-40/400	400	15	—	40	0.30	прямой
Н 40-40/50	50	15	—	40	0.30	прямой
Н 40-40/500	500	15	—	40	0.30	прямой
Н 40-40/80	80	15	—	40	0.30	прямой
Н 40-40-УГЛ/100	100	15	—	40	0.30	угловой
Н 40-40-УГЛ/150	150	15	—	40	0.30	угловой
Н 40-40-УГЛ/200	200	15	—	40	0.30	угловой
Н 40-40-УГЛ/250	250	15	—	40	0.30	угловой
Н 40-40-УГЛ/300	300	15	—	40	0.30	угловой
Н 40-40-УГЛ/400	400	15	—	40	0.30	угловой
Н 40-40-УГЛ/50	50	15	—	40	0.30	угловой
Н 40-40-УГЛ/500	500	15	—	40	0.30	угловой
Н 40-40-УГЛ/80	80	15	—	40	0.30	угловой
Н 40-50/100	100	15	—	50	0.30	прямой
Н 40-50/150	150	15	—	50	0.30	прямой
Н 40-50/200	200	15	—	50	0.30	прямой
Н 40-50/250	250	15	—	50	0.30	прямой
Н 40-50/300	300	15	—	50	0.30	прямой
Н 40-50/400	400	15	—	50	0.30	прямой
Н 40-50/50	50	15	—	50	0.30	прямой
Н 40-50/500	500	15	—	50	0.30	прямой
Н 40-50/80	80	15	—	50	0.30	прямой
Н 40-50-УГЛ/100	100	15	—	50	0.30	угловой
Н 40-50-УГЛ/150	150	15	—	50	0.30	угловой
Н 40-50-УГЛ/200	200	15	—	50	0.30	угловой
Н 40-50-УГЛ/250	250	15	—	50	0.30	угловой
Н 40-50-УГЛ/300	300	15	—	50	0.30	угловой
Н 40-50-УГЛ/400	400	15	—	50	0.30	угловой
Н 40-50-УГЛ/50	50	15	—	50	0.30	угловой
Н 40-50-УГЛ/500	500	15	—	50	0.30	угловой
Н 40-50-УГЛ/80	80	15	—	50	0.30	угловой
Н 40-60/100	100	15	—	60	0.30	прямой
Н 40-60/150	150	15	—	60	0.30	прямой
Н 40-60/200	200	15	—	60	0.30	прямой
Н 40-60/250	250	15	—	60	0.30	прямой
Н 40-60/300	300	15	—	60	0.30	прямой
Н 40-60/400	400	15	—	60	0.30	прямой
Н 40-60/50	50	15	—	60	0.30	прямой
Н 40-60/500	500	15	—	60	0.30	прямой
Н 40-60/80	80	15	—	60	0.30	прямой
Н 40-60-УГЛ/100	100	15	—	60	0.30	угловой
Н 40-60-УГЛ/150	150	15	—	60	0.30	угловой
Н 40-60-УГЛ/200	200	15	—	60	0.30	угловой
Н 40-60-УГЛ/250	250	15	—	60	0.30	угловой
Н 40-60-УГЛ/300	300	15	—	60	0.30	угловой
Н 40-60-УГЛ/400	400	15	—	60	0.30	угловой
Н 40-60-УГЛ/50	50	15	—	60	0.30	угловой
Н 40-60-УГЛ/500	500	15	—	60	0.30	угловой
Н 40-60-УГЛ/80	80	15	—	60	0.30	угловой
Н 40-70/100	100	15	—	70	0.30	прямой
Н 40-70/150	150	15	—	70	0.30	прямой
Н 40-70/200	200	15	—	70	0.30	прямой
Н 40-70/250	250	15	—	70	0.30	прямой
Н 40-70/300	300	15	—	70	0.30	прямой
Н 40-70/400	400	15	—	70	0.30	прямой
Н 40-70/50	50	15	—	70	0.30	прямой
Н 40-70/500	500	15	—	70	0.30	прямой
Н 40-70/80	80	15	—	70	0.30	прямой
Н 40-70-УГЛ/100	100	15	—	70	0.30	угловой
Н 40-70-УГЛ/150	150	15	—	70	0.30	угловой
Н 40-70-УГЛ/200	200	15	—	70	0.30	угловой
Н 40-70-УГЛ/250	250	15	—	70	0.30	угловой
Н 40-70-УГЛ/300	300	15	—	70	0.30	угловой
Н 40-70-УГЛ/400	400	15	—	70	0.30	угловой
Н 40-70-УГЛ/50	50	15	—	70	0.30	угловой
Н 40-70-УГЛ/500	500	15	—	70	0.30	угловой
Н 40-70-УГЛ/80	80	15	—	70	0.30	угловой
Н 40-80/100	100	15	—	80	0.30	прямой
Н 40-80/150	150	15	—	80	0.30	прямой
Н 40-80/200	200	15	—	80	0.30	прямой
Н 40-80/250	250	15	—	80	0.30	прямой
Н 40-80/300	300	15	—	80	0.30	прямой
Н 40-80/400	400	15	—	80	0.30	прямой
Н 40-80/50	50	15	—	80	0.30	прямой
Н 40-80/500	500	15	—	80	0.30	прямой
Н 40-80/80	80	15	—	80	0.30	прямой
Н 40-80-УГЛ/100	100	15	—	80	0.30	угловой
Н 40-80-УГЛ/150	150	15	—	80	0.30	угловой
Н 40-80-УГЛ/200	200	15	—	80	0.30	угловой
Н 40-80-УГЛ/250	250	15	—	80	0.30	угловой
Н 40-80-УГЛ/300	300	15	—	80	0.30	угловой
Н 40-80-УГЛ/400	400	15	—	80	0.30	угловой
Н 40-80-УГЛ/50	50	15	—	80	0.30	угловой
Н 40-80-УГЛ/500	500	15	—	80	0.30	угловой
Н 40-80-УГЛ/80	80	15	—	80	0.30	угловой
Н 40-90/100	100	15	—	90	0.30	прямой
Н 40-90/150	150	15	—	90	0.30	прямой
Н 40-90/200	200	15	—	90	0.30	прямой
Н 40-90/250	250	15	—	90	0.30	прямой
Н 40-90/300	300	15	—	90	0.30	прямой
Н 40-90/400	400	15	—	90	0.30	прямой
Н 40-90/50	50	15	—	90	0.30	прямой
Н 40-90/500	500	15	—	90	0.30	прямой
Н 40-90/80	80	15	—	90	0.30	прямой
Н 40-90-УГЛ/100	100	15	—	90	0.30	угловой
Н 40-90-УГЛ/150	150	15	—	90	0.30	угловой
Н 40-90-УГЛ/200	200	15	—	90	0.30	угловой
Н 40-90-УГЛ/250	250	15	—	90	0.30	угловой
Н 40-90-УГЛ/300	300	15	—	90	0.30	угловой
Н 40-90-УГЛ/400	400	15	—	90	0.30	угловой
Н 40-90-УГЛ/50	50	15	—	90	0.30	угловой
Н 40-90-УГЛ/500	500	15	—	90	0.30	угловой
Н 40-90-УГЛ/80	80	15	—	90	0.30	угловой

Прокрутите для загрузки

Серия Деформикс Н 40 объединяет 180 профилей закладного монтажа для деформационных швов в полах объектов транспортной инфраструктуры. Диапазон перекрываемого шва — от 50 до 500 мм, исполнения прямые и угловые.

Назначение

Н 40 подбирают для зданий, где пол круглосуточно нагружен пассажиропотоком и колёсной ручной техникой: вокзалы, аэровокзалы, транспортно-пересадочные узлы, станции метро, пассажирские терминалы. Широкий набор типоразмеров закрывает и узкие технологические стыки, и раскрытые до 500 мм осадочные швы протяжённых зданий, не прерывая линию движения пассажиров.

Конструкция и монтаж

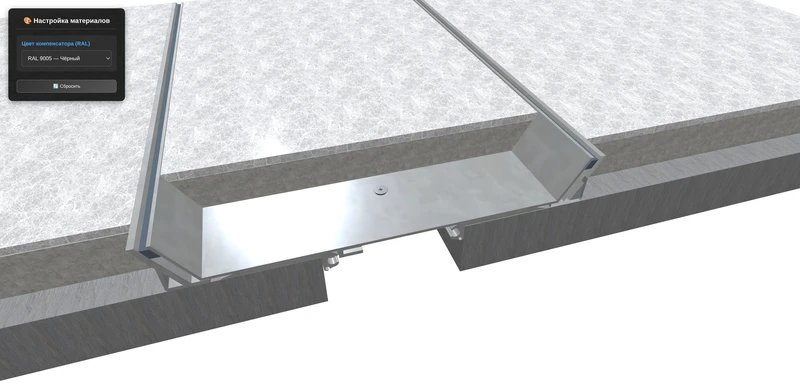

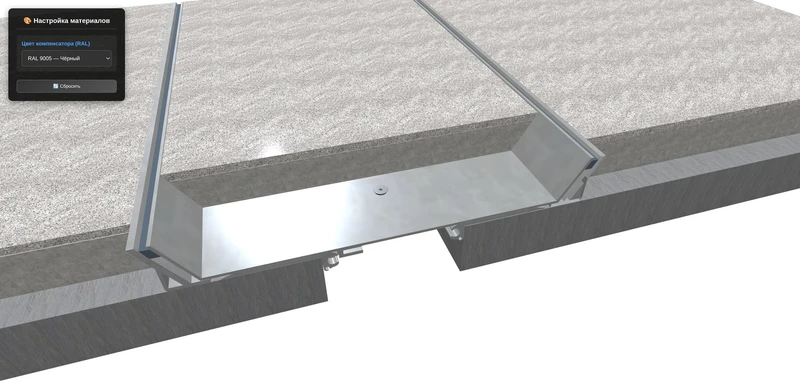

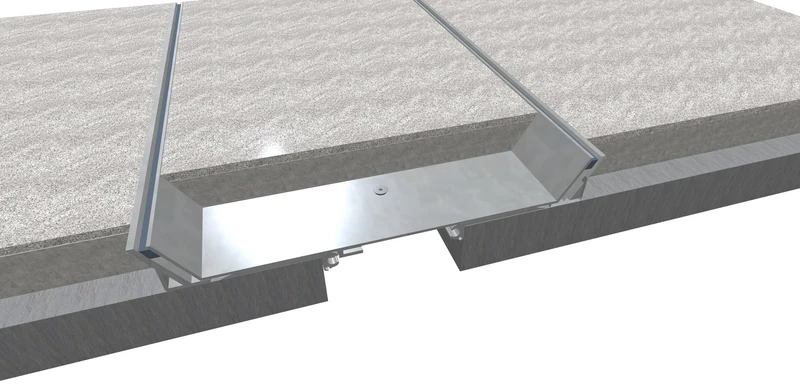

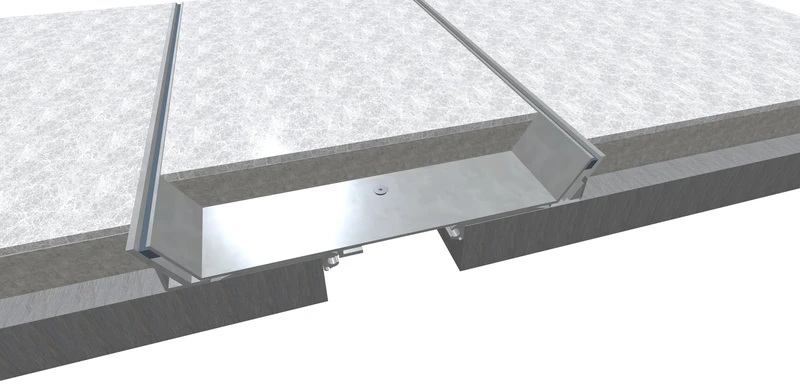

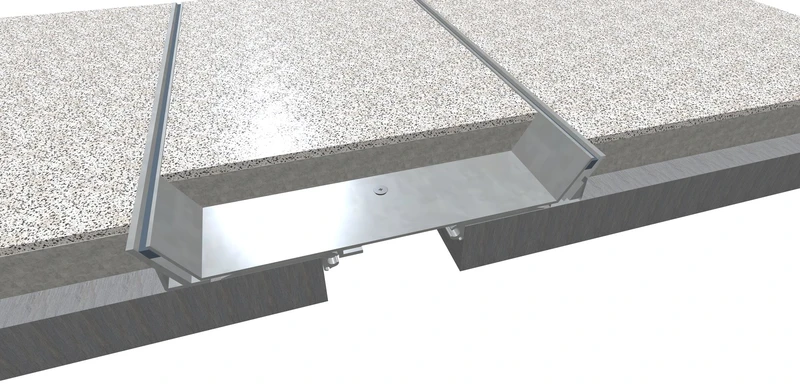

Профиль закладывают в стяжку при бетонировании; после устройства покрытия он работает заподлицо и воспринимает нагрузку от багажных тележек, чемоданов на колёсах и уборочных машин. Прямыми модификациями перекрывают длинные прогоны залов ожидания и платформ, угловыми — примыкания и повороты трассы шва. Полный перечень типоразмеров приведён в таблице ниже.

Нормативная база

Нагрузки на перекрытие определяют по СП 20.13330.2016 «Нагрузки и воздействия», конструкцию пола и шаг деформационных швов — по СП 29.13330.2011 «Полы». Шов заполняют эластичным полимерным составом, сохраняя подвижность стыка.

Родительский раздел — Профили для полов с низкими нагрузками. Близкие по назначению серии — Деформикс Н 39 и Деформикс Н 29.
