Деформикс Н 39

Описание серии

Деформикс Н 39 — серия из 180 профилей закладного монтажа для швов шириной от 50 до 500 мм в полах общественных зданий с массовым пешеходным движением. Прямое и угловое исполнения.

Альбом технических решений.DWG

Технический лист серии Н 39.PDF

Каталоги компании.PDF

📋Показано 30 из 180 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 39-100/100	100	15	350	100	0.30	прямой
Н 39-100/150	150	15	400	100	0.30	прямой
Н 39-100/200	200	15	450	100	0.30	прямой
Н 39-100/250	250	15	500	100	0.30	прямой
Н 39-100/300	300	15	550	100	0.30	прямой
Н 39-100/400	400	15	650	100	0.30	прямой
Н 39-100/50	50	15	300	100	0.30	прямой
Н 39-100/500	500	15	750	100	0.30	прямой
Н 39-100/80	80	15	330	100	0.30	прямой
Н 39-100-УГЛ/100	100	15	—	100	0.30	угловой
Н 39-100-УГЛ/150	150	15	—	100	0.30	угловой
Н 39-100-УГЛ/200	200	15	—	100	0.30	угловой
Н 39-100-УГЛ/250	250	15	—	100	0.30	угловой
Н 39-100-УГЛ/300	300	15	—	100	0.30	угловой
Н 39-100-УГЛ/400	400	15	—	100	0.30	угловой
Н 39-100-УГЛ/50	50	15	—	100	0.30	угловой
Н 39-100-УГЛ/500	500	15	—	100	0.30	угловой
Н 39-100-УГЛ/80	80	15	—	100	0.30	угловой
Н 39-125/100	100	15	350	125	0.30	прямой
Н 39-125/150	150	15	400	125	0.30	прямой
Н 39-125/200	200	15	450	125	0.30	прямой
Н 39-125/250	250	15	500	125	0.30	прямой
Н 39-125/300	300	15	550	125	0.30	прямой
Н 39-125/400	400	15	650	125	0.30	прямой
Н 39-125/50	50	15	300	125	0.30	прямой
Н 39-125/500	500	15	750	125	0.30	прямой
Н 39-125/80	80	15	330	125	0.30	прямой
Н 39-125-УГЛ/100	100	15	—	125	0.30	угловой
Н 39-125-УГЛ/150	150	15	—	125	0.30	угловой
Н 39-125-УГЛ/200	200	15	—	125	0.30	угловой
Н 39-125-УГЛ/250	250	15	—	125	0.30	угловой
Н 39-125-УГЛ/300	300	15	—	125	0.30	угловой
Н 39-125-УГЛ/400	400	15	—	125	0.30	угловой
Н 39-125-УГЛ/50	50	15	—	125	0.30	угловой
Н 39-125-УГЛ/500	500	15	—	125	0.30	угловой
Н 39-125-УГЛ/80	80	15	—	125	0.30	угловой
Н 39-150/100	100	15	350	150	0.30	прямой
Н 39-150/150	150	15	400	150	0.30	прямой
Н 39-150/200	200	15	450	150	0.30	прямой
Н 39-150/250	250	15	500	150	0.30	прямой
Н 39-150/300	300	15	550	150	0.30	прямой
Н 39-150/400	400	15	650	150	0.30	прямой
Н 39-150/50	50	15	300	150	0.30	прямой
Н 39-150/500	500	15	750	150	0.30	прямой
Н 39-150/80	80	15	330	150	0.30	прямой
Н 39-150-УГЛ/100	100	15	—	150	0.30	угловой
Н 39-150-УГЛ/150	150	15	—	150	0.30	угловой
Н 39-150-УГЛ/200	200	15	—	150	0.30	угловой
Н 39-150-УГЛ/250	250	15	—	150	0.30	угловой
Н 39-150-УГЛ/300	300	15	—	150	0.30	угловой
Н 39-150-УГЛ/400	400	15	—	150	0.30	угловой
Н 39-150-УГЛ/50	50	15	—	150	0.30	угловой
Н 39-150-УГЛ/500	500	15	—	150	0.30	угловой
Н 39-150-УГЛ/80	80	15	—	150	0.30	угловой
Н 39-30/100	100	15	350	30	0.30	прямой
Н 39-30/150	150	15	400	30	0.30	прямой
Н 39-30/200	200	15	450	30	0.30	прямой
Н 39-30/250	250	15	500	30	0.30	прямой
Н 39-30/300	300	15	550	30	0.30	прямой
Н 39-30/400	400	15	650	30	0.30	прямой
Н 39-30/50	50	15	300	30	0.30	прямой
Н 39-30/500	500	15	750	30	0.30	прямой
Н 39-30/80	80	15	330	30	0.30	прямой
Н 39-30-УГЛ/100	100	15	—	30	0.30	угловой
Н 39-30-УГЛ/150	150	15	—	30	0.30	угловой
Н 39-30-УГЛ/200	200	15	—	30	0.30	угловой
Н 39-30-УГЛ/250	250	15	—	30	0.30	угловой
Н 39-30-УГЛ/300	300	15	—	30	0.30	угловой
Н 39-30-УГЛ/400	400	15	—	30	0.30	угловой
Н 39-30-УГЛ/50	50	15	—	30	0.30	угловой
Н 39-30-УГЛ/500	500	15	—	30	0.30	угловой
Н 39-30-УГЛ/80	80	15	—	30	0.30	угловой
Н 39-40/100	100	15	350	40	0.30	прямой
Н 39-40/150	150	15	400	40	0.30	прямой
Н 39-40/200	200	15	450	40	0.30	прямой
Н 39-40/250	250	15	500	40	0.30	прямой
Н 39-40/300	300	15	550	40	0.30	прямой
Н 39-40/400	400	15	650	40	0.30	прямой
Н 39-40/50	50	15	300	40	0.30	прямой
Н 39-40/500	500	15	750	40	0.30	прямой
Н 39-40/80	80	15	330	40	0.30	прямой
Н 39-40-УГЛ/100	100	15	—	40	0.30	угловой
Н 39-40-УГЛ/150	150	15	—	40	0.30	угловой
Н 39-40-УГЛ/200	200	15	—	40	0.30	угловой
Н 39-40-УГЛ/250	250	15	—	40	0.30	угловой
Н 39-40-УГЛ/300	300	15	—	40	0.30	угловой
Н 39-40-УГЛ/400	400	15	—	40	0.30	угловой
Н 39-40-УГЛ/50	50	15	—	40	0.30	угловой
Н 39-40-УГЛ/500	500	15	—	40	0.30	угловой
Н 39-40-УГЛ/80	80	15	—	40	0.30	угловой
Н 39-50/100	100	15	350	50	0.30	прямой
Н 39-50/150	150	15	400	50	0.30	прямой
Н 39-50/200	200	15	450	50	0.30	прямой
Н 39-50/250	250	15	500	50	0.30	прямой
Н 39-50/300	300	15	550	50	0.30	прямой
Н 39-50/400	400	15	650	50	0.30	прямой
Н 39-50/50	50	15	300	50	0.30	прямой
Н 39-50/500	500	15	750	50	0.30	прямой
Н 39-50/80	80	15	330	50	0.30	прямой
Н 39-50-УГЛ/100	100	15	—	50	0.30	угловой
Н 39-50-УГЛ/150	150	15	—	50	0.30	угловой
Н 39-50-УГЛ/200	200	15	—	50	0.30	угловой
Н 39-50-УГЛ/250	250	15	—	50	0.30	угловой
Н 39-50-УГЛ/300	300	15	—	50	0.30	угловой
Н 39-50-УГЛ/400	400	15	—	50	0.30	угловой
Н 39-50-УГЛ/50	50	15	—	50	0.30	угловой
Н 39-50-УГЛ/500	500	15	—	50	0.30	угловой
Н 39-50-УГЛ/80	80	15	—	50	0.30	угловой
Н 39-60/100	100	15	350	60	0.30	прямой
Н 39-60/150	150	15	400	60	0.30	прямой
Н 39-60/200	200	15	450	60	0.30	прямой
Н 39-60/250	250	15	500	60	0.30	прямой
Н 39-60/300	300	15	550	60	0.30	прямой
Н 39-60/400	400	15	650	60	0.30	прямой
Н 39-60/50	50	15	300	60	0.30	прямой
Н 39-60/500	500	15	750	60	0.30	прямой
Н 39-60/80	80	15	330	60	0.30	прямой
Н 39-60-УГЛ/100	100	15	—	60	0.30	угловой
Н 39-60-УГЛ/150	150	15	—	60	0.30	угловой
Н 39-60-УГЛ/200	200	15	—	60	0.30	угловой
Н 39-60-УГЛ/250	250	15	—	60	0.30	угловой
Н 39-60-УГЛ/300	300	15	—	60	0.30	угловой
Н 39-60-УГЛ/400	400	15	—	60	0.30	угловой
Н 39-60-УГЛ/50	50	15	—	60	0.30	угловой
Н 39-60-УГЛ/500	500	15	—	60	0.30	угловой
Н 39-60-УГЛ/80	80	15	—	60	0.30	угловой
Н 39-70/100	100	15	350	70	0.30	прямой
Н 39-70/150	150	15	400	70	0.30	прямой
Н 39-70/200	200	15	450	70	0.30	прямой
Н 39-70/250	250	15	500	70	0.30	прямой
Н 39-70/300	300	15	550	70	0.30	прямой
Н 39-70/400	400	15	650	70	0.30	прямой
Н 39-70/50	50	15	300	70	0.30	прямой
Н 39-70/500	500	15	750	70	0.30	прямой
Н 39-70/80	80	15	330	70	0.30	прямой
Н 39-70-УГЛ/100	100	15	—	70	0.30	угловой
Н 39-70-УГЛ/150	150	15	—	70	0.30	угловой
Н 39-70-УГЛ/200	200	15	—	70	0.30	угловой
Н 39-70-УГЛ/250	250	15	—	70	0.30	угловой
Н 39-70-УГЛ/300	300	15	—	70	0.30	угловой
Н 39-70-УГЛ/400	400	15	—	70	0.30	угловой
Н 39-70-УГЛ/50	50	15	—	70	0.30	угловой
Н 39-70-УГЛ/500	500	15	—	70	0.30	угловой
Н 39-70-УГЛ/80	80	15	—	70	0.30	угловой
Н 39-80/100	100	15	350	80	0.30	прямой
Н 39-80/150	150	15	400	80	0.30	прямой
Н 39-80/200	200	15	450	80	0.30	прямой
Н 39-80/250	250	15	500	80	0.30	прямой
Н 39-80/300	300	15	550	80	0.30	прямой
Н 39-80/400	400	15	650	80	0.30	прямой
Н 39-80/50	50	15	300	80	0.30	прямой
Н 39-80/500	500	15	750	80	0.30	прямой
Н 39-80/80	80	15	330	80	0.30	прямой
Н 39-80-УГЛ/100	100	15	—	80	0.30	угловой
Н 39-80-УГЛ/150	150	15	—	80	0.30	угловой
Н 39-80-УГЛ/200	200	15	—	80	0.30	угловой
Н 39-80-УГЛ/250	250	15	—	80	0.30	угловой
Н 39-80-УГЛ/300	300	15	—	80	0.30	угловой
Н 39-80-УГЛ/400	400	15	—	80	0.30	угловой
Н 39-80-УГЛ/50	50	15	—	80	0.30	угловой
Н 39-80-УГЛ/500	500	15	—	80	0.30	угловой
Н 39-80-УГЛ/80	80	15	—	80	0.30	угловой
Н 39-90/100	100	15	350	90	0.30	прямой
Н 39-90/150	150	15	400	90	0.30	прямой
Н 39-90/200	200	15	450	90	0.30	прямой
Н 39-90/250	250	15	500	90	0.30	прямой
Н 39-90/300	300	15	550	90	0.30	прямой
Н 39-90/400	400	15	650	90	0.30	прямой
Н 39-90/50	50	15	300	90	0.30	прямой
Н 39-90/500	500	15	750	90	0.30	прямой
Н 39-90/80	80	15	330	90	0.30	прямой
Н 39-90-УГЛ/100	100	15	—	90	0.30	угловой
Н 39-90-УГЛ/150	150	15	—	90	0.30	угловой
Н 39-90-УГЛ/200	200	15	—	90	0.30	угловой
Н 39-90-УГЛ/250	250	15	—	90	0.30	угловой
Н 39-90-УГЛ/300	300	15	—	90	0.30	угловой
Н 39-90-УГЛ/400	400	15	—	90	0.30	угловой
Н 39-90-УГЛ/50	50	15	—	90	0.30	угловой
Н 39-90-УГЛ/500	500	15	—	90	0.30	угловой
Н 39-90-УГЛ/80	80	15	—	90	0.30	угловой

Прокрутите для загрузки

Деформикс Н 39 — серия из 180 профилей закладного монтажа для деформационных швов в полах общественных зданий с массовым пешеходным движением. Профили перекрывают швы шириной от 50 до 500 мм и выпускаются в прямом и угловом исполнении.

Назначение

Серию применяют в помещениях с большими площадями пола и постоянным потоком посетителей: спортивные и досуговые комплексы, выставочные павильоны, атриумы торговых центров, концертные и конгресс-залы. Пол несёт пешеходную и лёгкую автомобильную нагрузку от сервисной и уборочной техники и разбит длинными деформационными швами — корпус Н 39 перекрывает такой шов и удерживает кромки покрытия под непрерывным движением.

Конструкция и монтаж

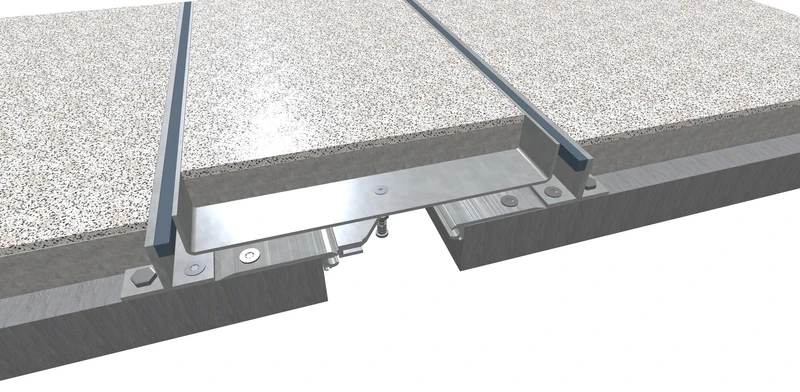

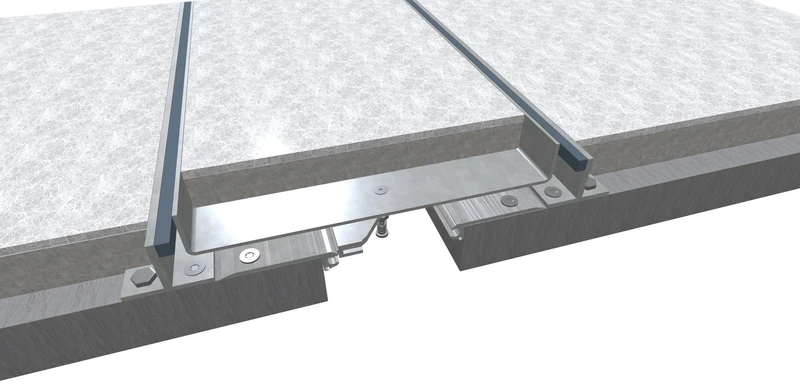

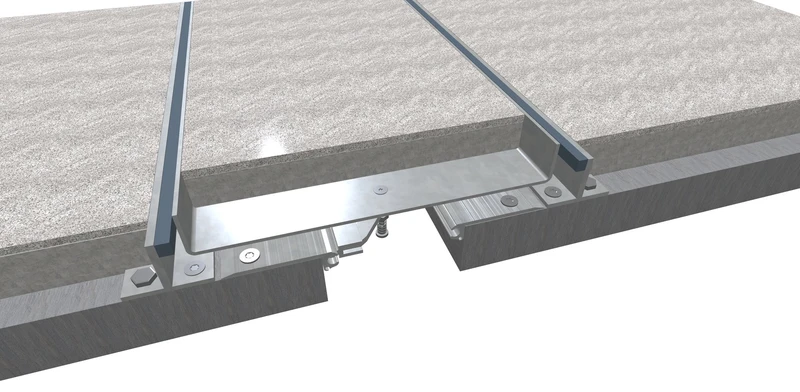

Профиль устанавливают в стяжку на этапе бетонирования, рабочая поверхность выходит заподлицо с покрытием. Прямые модификации собирают в протяжённые линии через весь зал, угловые ведут шов по периметру, вокруг колонн и вставок пола. Все типоразмеры серии подбирают по таблице ниже.

Нормативная база

Конструкцию пола и размещение швов принимают по СП 29.13330.2011 «Полы», а действующие нагрузки — по СП 20.13330.2016 «Нагрузки и воздействия». Деформационный шов покрытия совмещают со швом нижележащего основания и заполняют эластичным материалом.

Родительский раздел — Профили для полов с низкими нагрузками. Близкие по применению серии — Деформикс Н 35 и Деформикс Н 40.
