Деформикс Н 35

Описание серии

Деформикс Н 35 — серия из 198 профилей закладного монтажа для швов 50–500 мм. Прямые и угловые исполнения; рассчитана на высокие пешеходные и автомобильные нагрузки в общественных зданиях.

Альбом технических решений.DWG

Технический лист серии Н 35.PDF

Каталоги компании.PDF

📋Показано 30 из 198 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 35-100/100	100	150	250	100	0.20	прямой
Н 35-100/150	150	200	300	100	0.20	прямой
Н 35-100/200	200	300	350	100	0.20	прямой
Н 35-100/250	250	375	400	100	0.20	прямой
Н 35-100/300	300	450	450	100	0.20	прямой
Н 35-100/400	400	600	550	100	0.20	прямой
Н 35-100/50	50	70	200	100	0.20	прямой
Н 35-100/500	500	750	650	100	0.20	прямой
Н 35-100/80	75	120	230	100	0.20	прямой
Н 35-100-УГЛ/100	100	150	250	100	0.20	угловой
Н 35-100-УГЛ/150	150	200	300	100	0.20	угловой
Н 35-100-УГЛ/200	200	300	350	100	0.20	угловой
Н 35-100-УГЛ/250	250	375	400	100	0.20	угловой
Н 35-100-УГЛ/300	300	450	450	100	0.20	угловой
Н 35-100-УГЛ/400	400	600	550	100	0.20	угловой
Н 35-100-УГЛ/50	50	70	200	100	0.20	угловой
Н 35-100-УГЛ/500	500	750	650	100	0.20	угловой
Н 35-100-УГЛ/80	75	120	230	100	0.20	угловой
Н 35-110/100	100	150	250	110	0.20	прямой
Н 35-110/150	150	200	300	110	0.20	прямой
Н 35-110/200	200	300	350	110	0.20	прямой
Н 35-110/250	250	375	400	110	0.20	прямой
Н 35-110/300	300	450	450	110	0.20	прямой
Н 35-110/400	400	600	550	110	0.20	прямой
Н 35-110/50	50	70	200	110	0.20	прямой
Н 35-110/500	500	750	650	110	0.20	прямой
Н 35-110/80	75	120	230	110	0.20	прямой
Н 35-110-УГЛ/100	100	150	250	110	0.20	угловой
Н 35-110-УГЛ/150	150	200	300	110	0.20	угловой
Н 35-110-УГЛ/200	200	300	350	110	0.20	угловой
Н 35-110-УГЛ/250	250	375	400	110	0.20	угловой
Н 35-110-УГЛ/300	300	450	450	110	0.20	угловой
Н 35-110-УГЛ/400	400	600	550	110	0.20	угловой
Н 35-110-УГЛ/50	50	70	200	110	0.20	угловой
Н 35-110-УГЛ/500	500	750	650	110	0.20	угловой
Н 35-110-УГЛ/80	75	120	230	110	0.20	угловой
Н 35-120/100	100	150	250	120	0.20	прямой
Н 35-120/150	150	200	300	120	0.20	прямой
Н 35-120/200	200	300	350	120	0.20	прямой
Н 35-120/250	250	375	400	120	0.20	прямой
Н 35-120/300	300	450	450	120	0.20	прямой
Н 35-120/400	400	600	550	120	0.20	прямой
Н 35-120/50	50	70	200	120	0.20	прямой
Н 35-120/500	500	750	650	120	0.20	прямой
Н 35-120/80	75	120	230	120	0.20	прямой
Н 35-120-УГЛ/100	100	150	250	120	0.20	угловой
Н 35-120-УГЛ/150	150	200	300	120	0.20	угловой
Н 35-120-УГЛ/200	200	300	350	120	0.20	угловой
Н 35-120-УГЛ/250	250	375	400	120	0.20	угловой
Н 35-120-УГЛ/300	300	450	450	120	0.20	угловой
Н 35-120-УГЛ/400	400	600	550	120	0.20	угловой
Н 35-120-УГЛ/50	50	70	200	120	0.20	угловой
Н 35-120-УГЛ/500	500	750	650	120	0.20	угловой
Н 35-120-УГЛ/80	75	120	230	120	0.20	угловой
Н 35-150/100	100	150	250	150	0.20	прямой
Н 35-150/150	150	200	300	150	0.20	прямой
Н 35-150/200	200	300	350	150	0.20	прямой
Н 35-150/250	250	375	400	150	0.20	прямой
Н 35-150/300	300	450	450	150	0.20	прямой
Н 35-150/400	400	600	550	150	0.20	прямой
Н 35-150/50	50	70	200	150	0.20	прямой
Н 35-150/500	500	750	650	150	0.20	прямой
Н 35-150/80	75	120	230	150	0.20	прямой
Н 35-150-УГЛ/100	100	150	250	150	0.20	угловой
Н 35-150-УГЛ/150	150	200	300	150	0.20	угловой
Н 35-150-УГЛ/200	200	300	350	150	0.20	угловой
Н 35-150-УГЛ/250	250	375	400	150	0.20	угловой
Н 35-150-УГЛ/300	300	450	450	150	0.20	угловой
Н 35-150-УГЛ/400	400	600	550	150	0.20	угловой
Н 35-150-УГЛ/50	50	70	200	150	0.20	угловой
Н 35-150-УГЛ/500	500	750	650	150	0.20	угловой
Н 35-150-УГЛ/80	75	120	230	150	0.20	угловой
Н 35-16/100	100	150	250	16	0.20	прямой
Н 35-16/150	150	200	300	16	0.20	прямой
Н 35-16/200	200	300	350	16	0.20	прямой
Н 35-16/250	250	375	400	16	0.20	прямой
Н 35-16/300	300	450	450	16	0.20	прямой
Н 35-16/400	400	600	550	16	0.20	прямой
Н 35-16/50	50	70	200	16	0.20	прямой
Н 35-16/500	500	750	650	16	0.20	прямой
Н 35-16/80	75	120	230	16	0.20	прямой
Н 35-16-УГЛ/100	100	150	250	16	0.20	угловой
Н 35-16-УГЛ/150	150	200	300	16	0.20	угловой
Н 35-16-УГЛ/200	200	300	350	16	0.20	угловой
Н 35-16-УГЛ/250	250	375	400	16	0.20	угловой
Н 35-16-УГЛ/300	300	450	450	16	0.20	угловой
Н 35-16-УГЛ/400	400	600	550	16	0.20	угловой
Н 35-16-УГЛ/50	50	70	200	16	0.20	угловой
Н 35-16-УГЛ/500	500	750	650	16	0.20	угловой
Н 35-16-УГЛ/80	75	120	230	16	0.20	угловой
Н 35-20/100	100	150	250	20	0.20	прямой
Н 35-20/150	150	200	300	20	0.20	прямой
Н 35-20/200	200	300	350	20	0.20	прямой
Н 35-20/250	250	375	400	20	0.20	прямой
Н 35-20/300	300	450	450	20	0.20	прямой
Н 35-20/400	400	600	550	20	0.20	прямой
Н 35-20/50	50	70	200	20	0.20	прямой
Н 35-20/500	500	750	650	20	0.20	прямой
Н 35-20/80	75	120	230	20	0.20	прямой
Н 35-20-УГЛ/100	100	150	250	20	0.20	угловой
Н 35-20-УГЛ/150	150	200	300	20	0.20	угловой
Н 35-20-УГЛ/200	200	300	350	20	0.20	угловой
Н 35-20-УГЛ/250	250	375	400	20	0.20	угловой
Н 35-20-УГЛ/300	300	450	450	20	0.20	угловой
Н 35-20-УГЛ/400	400	600	550	20	0.20	угловой
Н 35-20-УГЛ/50	50	70	200	20	0.20	угловой
Н 35-20-УГЛ/500	500	750	650	20	0.20	угловой
Н 35-20-УГЛ/80	75	120	230	20	0.20	угловой
Н 35-25/100	100	150	250	25	0.20	прямой
Н 35-25/150	150	200	300	25	0.20	прямой
Н 35-25/200	200	300	350	25	0.20	прямой
Н 35-25/250	250	375	400	25	0.20	прямой
Н 35-25/300	300	450	450	25	0.20	прямой
Н 35-25/400	400	600	550	25	0.20	прямой
Н 35-25/50	50	70	200	25	0.20	прямой
Н 35-25/500	500	750	650	25	0.20	прямой
Н 35-25/80	75	120	230	25	0.20	прямой
Н 35-25-УГЛ/100	100	150	250	25	0.20	угловой
Н 35-25-УГЛ/150	150	200	300	25	0.20	угловой
Н 35-25-УГЛ/200	200	300	350	25	0.20	угловой
Н 35-25-УГЛ/250	250	375	400	25	0.20	угловой
Н 35-25-УГЛ/300	300	450	450	25	0.20	угловой
Н 35-25-УГЛ/400	400	600	550	25	0.20	угловой
Н 35-25-УГЛ/50	50	70	200	25	0.20	угловой
Н 35-25-УГЛ/500	500	750	650	25	0.20	угловой
Н 35-25-УГЛ/80	75	120	230	25	0.20	угловой
Н 35-34/100	100	150	250	34	0.20	прямой
Н 35-34/150	150	200	300	34	0.20	прямой
Н 35-34/200	200	300	350	34	0.20	прямой
Н 35-34/250	250	375	400	34	0.20	прямой
Н 35-34/300	300	450	450	34	0.20	прямой
Н 35-34/400	400	600	550	34	0.20	прямой
Н 35-34/50	50	70	200	34	0.20	прямой
Н 35-34/500	500	750	650	34	0.20	прямой
Н 35-34/80	75	120	230	34	0.20	прямой
Н 35-34-УГЛ/100	100	150	250	34	0.20	угловой
Н 35-34-УГЛ/150	150	200	300	34	0.20	угловой
Н 35-34-УГЛ/200	200	300	350	34	0.20	угловой
Н 35-34-УГЛ/250	250	375	400	34	0.20	угловой
Н 35-34-УГЛ/300	300	450	450	34	0.20	угловой
Н 35-34-УГЛ/400	400	600	550	34	0.20	угловой
Н 35-34-УГЛ/50	50	70	200	34	0.20	угловой
Н 35-34-УГЛ/500	500	750	650	34	0.20	угловой
Н 35-34-УГЛ/80	75	120	230	34	0.20	угловой
Н 35-50/100	100	150	250	50	0.20	прямой
Н 35-50/150	150	200	300	50	0.20	прямой
Н 35-50/200	200	300	350	50	0.20	прямой
Н 35-50/250	250	375	400	50	0.20	прямой
Н 35-50/300	300	450	450	50	0.20	прямой
Н 35-50/400	400	600	550	50	0.20	прямой
Н 35-50/50	50	70	200	50	0.20	прямой
Н 35-50/500	500	750	650	50	0.20	прямой
Н 35-50/80	75	120	230	50	0.20	прямой
Н 35-50-УГЛ/100	100	150	250	50	0.20	угловой
Н 35-50-УГЛ/150	150	200	300	50	0.20	угловой
Н 35-50-УГЛ/200	200	300	350	50	0.20	угловой
Н 35-50-УГЛ/250	250	375	400	50	0.20	угловой
Н 35-50-УГЛ/300	300	450	450	50	0.20	угловой
Н 35-50-УГЛ/400	400	600	550	50	0.20	угловой
Н 35-50-УГЛ/50	50	70	200	50	0.20	угловой
Н 35-50-УГЛ/500	500	750	650	50	0.20	угловой
Н 35-50-УГЛ/80	75	120	230	50	0.20	угловой
Н 35-70/100	100	150	250	70	0.20	прямой
Н 35-70/150	150	200	300	70	0.20	прямой
Н 35-70/200	200	300	350	70	0.20	прямой
Н 35-70/250	250	375	400	70	0.20	прямой
Н 35-70/300	300	450	450	70	0.20	прямой
Н 35-70/400	400	600	550	70	0.20	прямой
Н 35-70/50	50	70	200	70	0.20	прямой
Н 35-70/500	500	750	650	70	0.20	прямой
Н 35-70/80	75	120	230	70	0.20	прямой
Н 35-70-УГЛ/100	100	150	250	70	0.20	угловой
Н 35-70-УГЛ/150	150	200	300	70	0.20	угловой
Н 35-70-УГЛ/200	200	300	350	70	0.20	угловой
Н 35-70-УГЛ/250	250	375	400	70	0.20	угловой
Н 35-70-УГЛ/300	300	450	450	70	0.20	угловой
Н 35-70-УГЛ/400	400	600	550	70	0.20	угловой
Н 35-70-УГЛ/50	50	70	200	70	0.20	угловой
Н 35-70-УГЛ/500	500	750	650	70	0.20	угловой
Н 35-70-УГЛ/80	75	120	230	70	0.20	угловой
Н 35-80/100	100	150	250	80	0.20	прямой
Н 35-80/150	150	200	300	80	0.20	прямой
Н 35-80/200	200	300	350	80	0.20	прямой
Н 35-80/250	250	375	400	80	0.20	прямой
Н 35-80/300	300	450	450	80	0.20	прямой
Н 35-80/400	400	600	550	80	0.20	прямой
Н 35-80/50	50	70	200	80	0.20	прямой
Н 35-80/500	500	750	650	80	0.20	прямой
Н 35-80/80	75	120	230	80	0.20	прямой
Н 35-80-УГЛ/100	100	150	250	80	0.20	угловой
Н 35-80-УГЛ/150	150	200	300	80	0.20	угловой
Н 35-80-УГЛ/200	200	300	350	80	0.20	угловой
Н 35-80-УГЛ/250	250	375	400	80	0.20	угловой
Н 35-80-УГЛ/300	300	450	450	80	0.20	угловой
Н 35-80-УГЛ/400	400	600	550	80	0.20	угловой
Н 35-80-УГЛ/50	50	70	200	80	0.20	угловой
Н 35-80-УГЛ/500	500	750	650	80	0.20	угловой
Н 35-80-УГЛ/80	75	120	230	80	0.20	угловой

Прокрутите для загрузки

Серия Деформикс Н 35 — 198 профилей закладного монтажа для деформационных швов в полах. Профили перекрывают швы шириной от 50 до 500 мм, выпускаются в прямом и угловом исполнении и рассчитаны на высокие пешеходные и автомобильные нагрузки.

Назначение

Широкий диапазон ширины шва делает Н 35 удобным решением для общественных зданий разного назначения — школ, поликлиник, вузов, вокзальных касс, многофункциональных комплексов и паркингов с пешеходным и лёгким автомобильным трафиком. Из 198 позиций подбирается профиль под конкретную ширину шва и геометрию узла, что упрощает проектирование объектов, где на одном этаже соседствуют помещения разного назначения.

Конструкция и монтаж

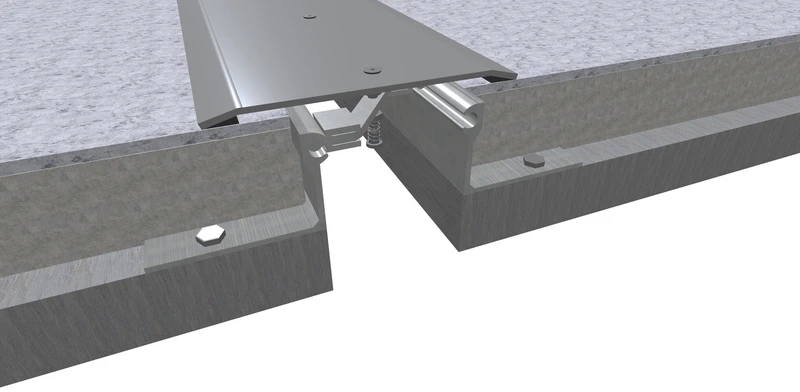

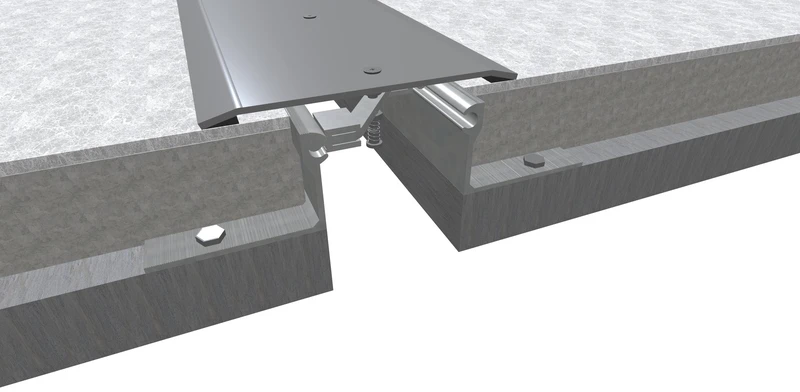

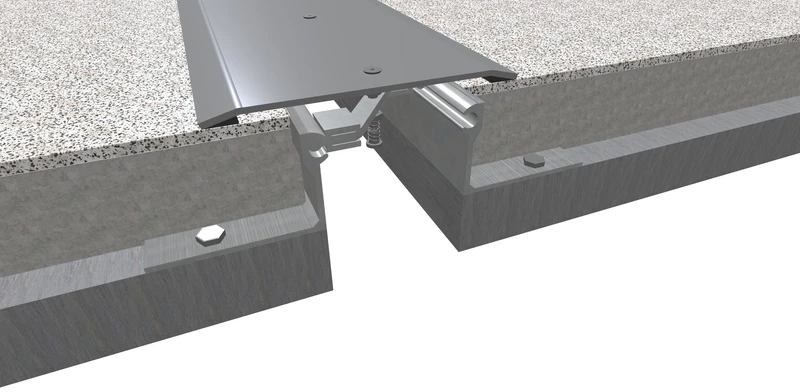

Профиль закладывается в стяжку при бетонировании и работает заподлицо с чистовым полом. Прямые модификации закрывают длинные прогоны, угловые проводят шов на поворотах, у колонн и дверных проёмов. Все типоразмеры серии с точными размерами приведены в таблице ниже.

Нормативная база

Устройство швов ведут в соответствии с СП 29.13330.2011 «Полы», нагрузки на пол принимают по СП 20.13330.2016 «Нагрузки и воздействия».

Родительский раздел — профили для полов с низкими нагрузками. Близки по применению серии Деформикс Н 32 и Деформикс Н 39.
