Деформикс Н 32

Описание серии

Деформикс Н 32 — серия из 108 профилей закладного монтажа для швов 50–500 мм. Прямые и угловые исполнения, ширина профиля 390–885 мм; для полов административных и коммерческих зданий.

Альбом технических решений.DWG

Технический лист серии Н 32.PDF

Каталоги компании.PDF

📋Показано 30 из 108 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 32 100/100	100	30	—	100	0.20	прямой
Н 32 100/100	100	32	440	100	0.30	прямой
Н 32 100/50	100	30	—	50	0.20	прямой
Н 32 100/50	100	32	440	50	0.30	прямой
Н 32 100/75	100	30	—	75	0.20	прямой
Н 32 100/75	100	32	440	75	0.30	прямой
Н 32 150/100	150	32	490	100	0.30	прямой
Н 32 150/100	150	30	—	100	0.20	прямой
Н 32 150/50	150	30	—	50	0.20	прямой
Н 32 150/50	150	32	490	50	0.30	прямой
Н 32 150/75	150	32	490	75	0.30	прямой
Н 32 150/75	150	30	—	75	0.20	прямой
Н 32 200/100	200	32	540	100	0.30	прямой
Н 32 200/100	200	30	—	100	0.20	прямой
Н 32 200/50	200	32	540	50	0.30	прямой
Н 32 200/50	200	30	—	50	0.20	прямой
Н 32 200/75	200	30	—	75	0.20	прямой
Н 32 200/75	200	32	540	75	0.30	прямой
Н 32 250/100	250	32	590	100	0.30	прямой
Н 32 250/100	250	30	—	100	0.20	прямой
Н 32 250/50	250	32	590	50	0.30	прямой
Н 32 250/50	250	30	—	50	0.20	прямой
Н 32 250/75	250	30	—	75	0.20	прямой
Н 32 250/75	250	32	590	75	0.30	прямой
Н 32 300/100	300	30	—	100	0.20	прямой
Н 32 300/100	300	32	640	100	0.30	прямой
Н 32 300/50	300	30	—	50	0.20	прямой
Н 32 300/50	300	32	640	50	0.30	прямой
Н 32 300/75	300	32	640	75	0.30	прямой
Н 32 300/75	300	30	—	75	0.20	прямой
Н 32 400/100	400	30	—	100	0.20	прямой
Н 32 400/100	400	32	740	100	0.30	прямой
Н 32 400/50	400	30	—	50	0.20	прямой
Н 32 400/50	400	32	740	50	0.30	прямой
Н 32 400/75	400	32	740	75	0.30	прямой
Н 32 400/75	400	30	—	75	0.20	прямой
Н 32 500/100	500	30	—	100	0.20	прямой
Н 32 500/100	500	32	885	100	0.30	прямой
Н 32 500/50	500	30	—	50	0.20	прямой
Н 32 500/50	500	32	885	50	0.30	прямой
Н 32 500/75	500	30	—	75	0.20	прямой
Н 32 500/75	500	32	885	75	0.30	прямой
Н 32 50/100	50	30	—	100	0.20	прямой
Н 32 50/100	50	32	390	100	0.30	прямой
Н 32 50/50	50	30	—	50	0.20	прямой
Н 32-50/50	50	32	390	50	0.30	прямой
Н 32 50/75	50	32	390	75	0.30	прямой
Н 32 50/75	50	30	—	75	0.20	прямой
Н 32-75/50	75	32	410	50	0.30	прямой
Н 32 80/100	80	30	—	100	0.20	прямой
Н 32 80/100	75	32	410	100	0.30	прямой
Н 32 80/50	80	30	—	50	0.20	прямой
Н 32 80/75	75	32	410	75	0.30	прямой
Н 32 80/75	80	30	—	75	0.20	прямой
Н 32-УГЛ-100/100	100	30	—	100	0.20	угловой
Н 32-УГЛ-100/100	100	32	—	100	0.30	угловой
Н 32-УГЛ-100/50	100	32	—	50	0.30	угловой
Н 32-УГЛ-100/50	100	30	—	50	0.20	угловой
Н 32-УГЛ-100/75	100	32	—	75	0.30	угловой
Н 32-УГЛ-100/75	100	30	—	75	0.20	угловой
Н 32-УГЛ-150/100	150	30	—	100	0.20	угловой
Н 32-УГЛ-150/100	150	32	—	100	0.30	угловой
Н 32-УГЛ-150/50	150	32	—	50	0.30	угловой
Н 32-УГЛ-150/50	150	30	—	50	0.20	угловой
Н 32-УГЛ-150/75	150	32	—	75	0.30	угловой
Н 32-УГЛ-150/75	150	30	—	75	0.20	угловой
Н 32-УГЛ-200/100	200	30	—	100	0.20	угловой
Н 32-УГЛ-200/100	200	32	—	100	0.30	угловой
Н 32-УГЛ-200/50	200	30	—	50	0.20	угловой
Н 32-УГЛ-200/50	200	32	—	50	0.30	угловой
Н 32-УГЛ-200/75	200	30	—	75	0.20	угловой
Н 32-УГЛ-200/75	200	32	—	75	0.30	угловой
Н 32-УГЛ-250/100	250	30	—	100	0.20	угловой
Н 32-УГЛ-250/100	250	32	—	100	0.30	угловой
Н 32-УГЛ-250/50	250	32	—	50	0.30	угловой
Н 32-УГЛ-250/50	250	30	—	50	0.20	угловой
Н 32-УГЛ-250/75	250	32	—	75	0.30	угловой
Н 32-УГЛ-250/75	250	30	—	75	0.20	угловой
Н 32-УГЛ-300/100	300	32	—	100	0.30	угловой
Н 32-УГЛ-300/100	300	30	—	100	0.20	угловой
Н 32-УГЛ-300/50	300	30	—	50	0.20	угловой
Н 32-УГЛ-300/50	300	32	—	50	0.30	угловой
Н 32-УГЛ-300/75	300	30	—	75	0.20	угловой
Н 32-УГЛ-300/75	300	32	—	75	0.30	угловой
Н 32-УГЛ-400/100	400	30	—	100	0.20	угловой
Н 32-УГЛ-400/100	400	32	—	100	0.30	угловой
Н 32-УГЛ-400/50	400	32	—	50	0.30	угловой
Н 32-УГЛ-400/50	400	30	—	50	0.20	угловой
Н 32-УГЛ-400/75	400	32	—	75	0.30	угловой
Н 32-УГЛ-400/75	400	30	—	75	0.20	угловой
Н 32-УГЛ-500/100	500	32	—	100	0.30	угловой
Н 32-УГЛ-500/100	500	30	—	100	0.20	угловой
Н 32-УГЛ-500/50	500	32	—	50	0.30	угловой
Н 32-УГЛ-500/50	500	30	—	50	0.20	угловой
Н 32-УГЛ-500/75	500	30	—	75	0.20	угловой
Н 32-УГЛ-500/75	500	32	—	75	0.30	угловой
Н 32-УГЛ-50/100	50	30	—	100	0.20	угловой
Н 32-УГЛ-50/100	50	32	—	100	0.30	угловой
Н 32-УГЛ-50/50	50	32	—	50	0.30	угловой
Н 32-УГЛ-50/50	50	30	—	50	0.20	угловой
Н 32-УГЛ-50/75	50	30	—	75	0.20	угловой
Н 32-УГЛ-50/75	50	32	—	75	0.30	угловой
Н 32-УГЛ-80/100	80	30	—	100	0.20	угловой
Н 32-УГЛ-80/100	75	32	—	100	0.30	угловой
Н 32-УГЛ-80/50	75	32	—	50	0.30	угловой
Н 32-УГЛ-80/50	80	30	—	50	0.20	угловой
Н 32-УГЛ-80/75	75	32	—	75	0.30	угловой
Н 32-УГЛ-80/75	80	30	—	75	0.20	угловой

Прокрутите для загрузки

Деформикс Н 32 — серия из 108 профилей закладного монтажа для деформационных швов в полах административных и коммерческих зданий. Ширина перекрываемого шва — от 50 до 500 мм, исполнения прямые и угловые, габаритная ширина профиля — от 390 до 885 мм.

Назначение

Акцент серии — аккуратный шов в чистовой отделке. Н 32 ставят в бизнес-центрах, административных зданиях, офисных холлах, коридорах и переходах между корпусами, где пол несёт пешеходную и лёгкую автомобильную нагрузку, но при этом на виду и должен выглядеть опрятно. Ровная лицевая линия профиля не разбивает рисунок пола и не создаёт барьеров для проезда офисной техники и уборочных машин.

Конструкция и монтаж

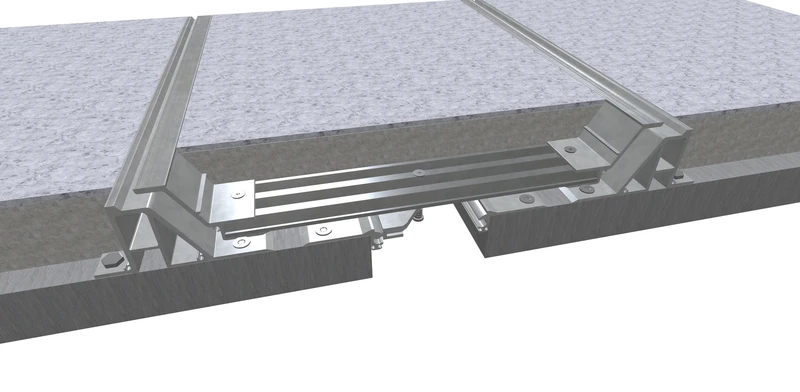

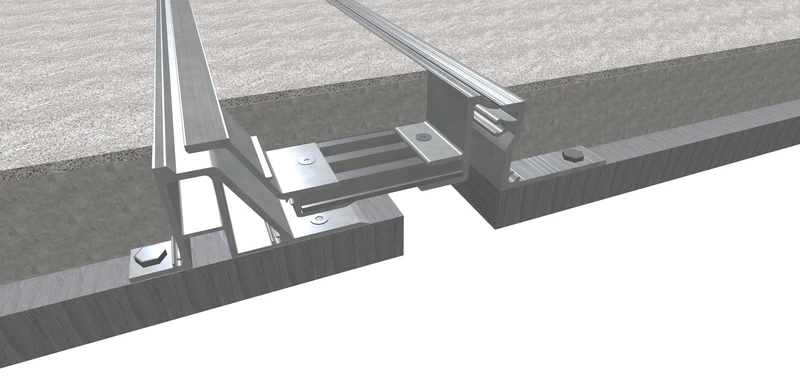

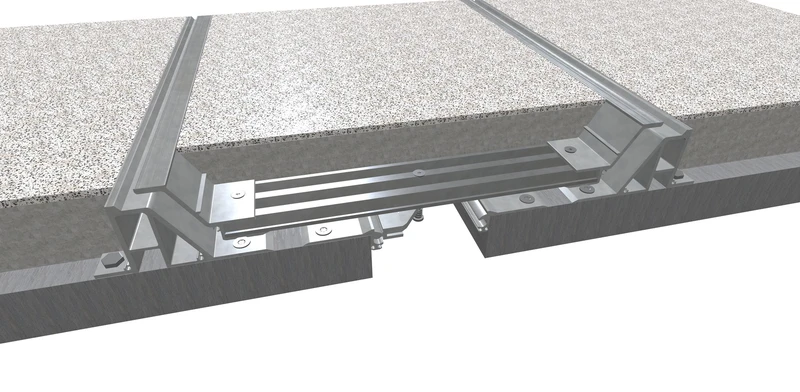

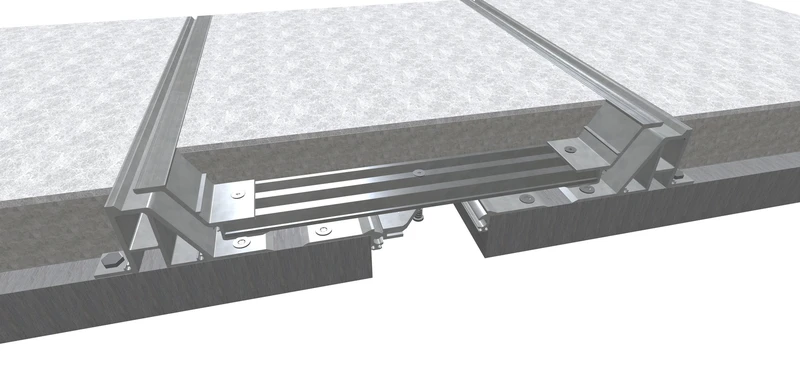

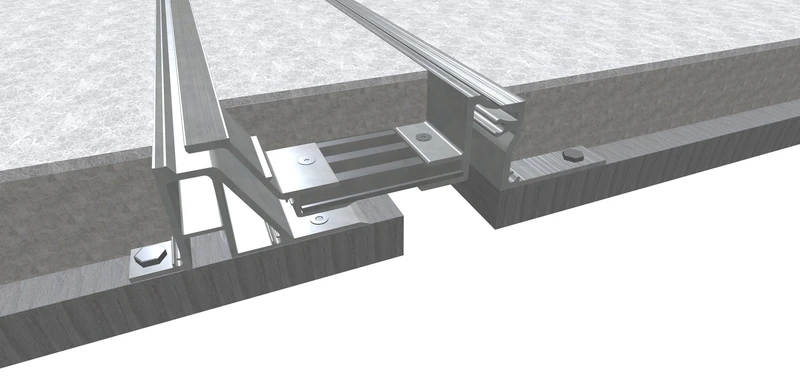

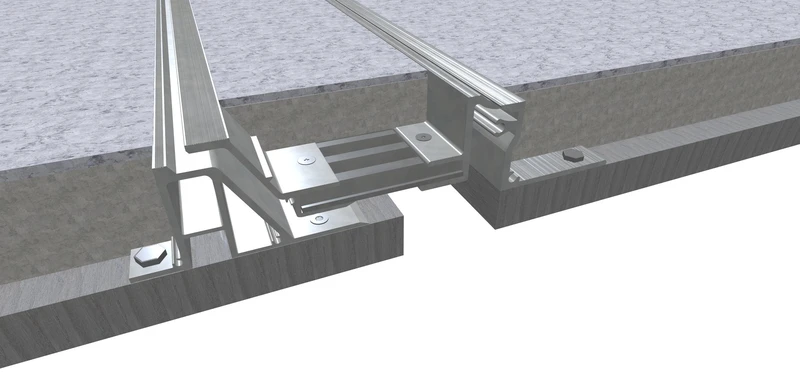

Профиль закладывается в стяжку при бетонировании и выходит заподлицо с покрытием. Прямые модификации формируют длинные прогоны вдоль коридоров, угловые аккуратно замыкают шов на поворотах и у примыканий. Конкретные габариты под каждую ширину шва указаны в таблице ниже.

Нормативная база

Устройство швов ведут по СП 29.13330.2011 «Полы» и СП 20.13330.2016 «Нагрузки и воздействия». По СП 29.13330.2011 деформационный шов пола совмещают со швом нижележащего основания, иначе покрытие растрескивается по несовпадающим линиям.

Смотрите родительский раздел Профили для полов с низкими нагрузками и сопоставимые по применению серии Деформикс Н 29 и Деформикс Н 35.
