Деформикс Н 35-80/500
3DОписание
Характеристики
| Ширина шва, мм | 500 |
| Видимая ширина , мм | 750 |
| Ширина профиля \ посадочное место, мм | 650 |
| Тип шва | прямой |
| Способ заложения | закладной |
| Глубина заложения, мм📐 | 80 |
| Сжатие, мм | 250 |
| Растяжение, мм | 250 |
| Сдвиг по вертикали, мм | +- 75 |
| Нагрузка | 0.20 МПа |
💡 Нажмите на размер чтобы увидеть его на чертеже
Документация
Чертежи
Установочный чертёж
Характеристики и применение

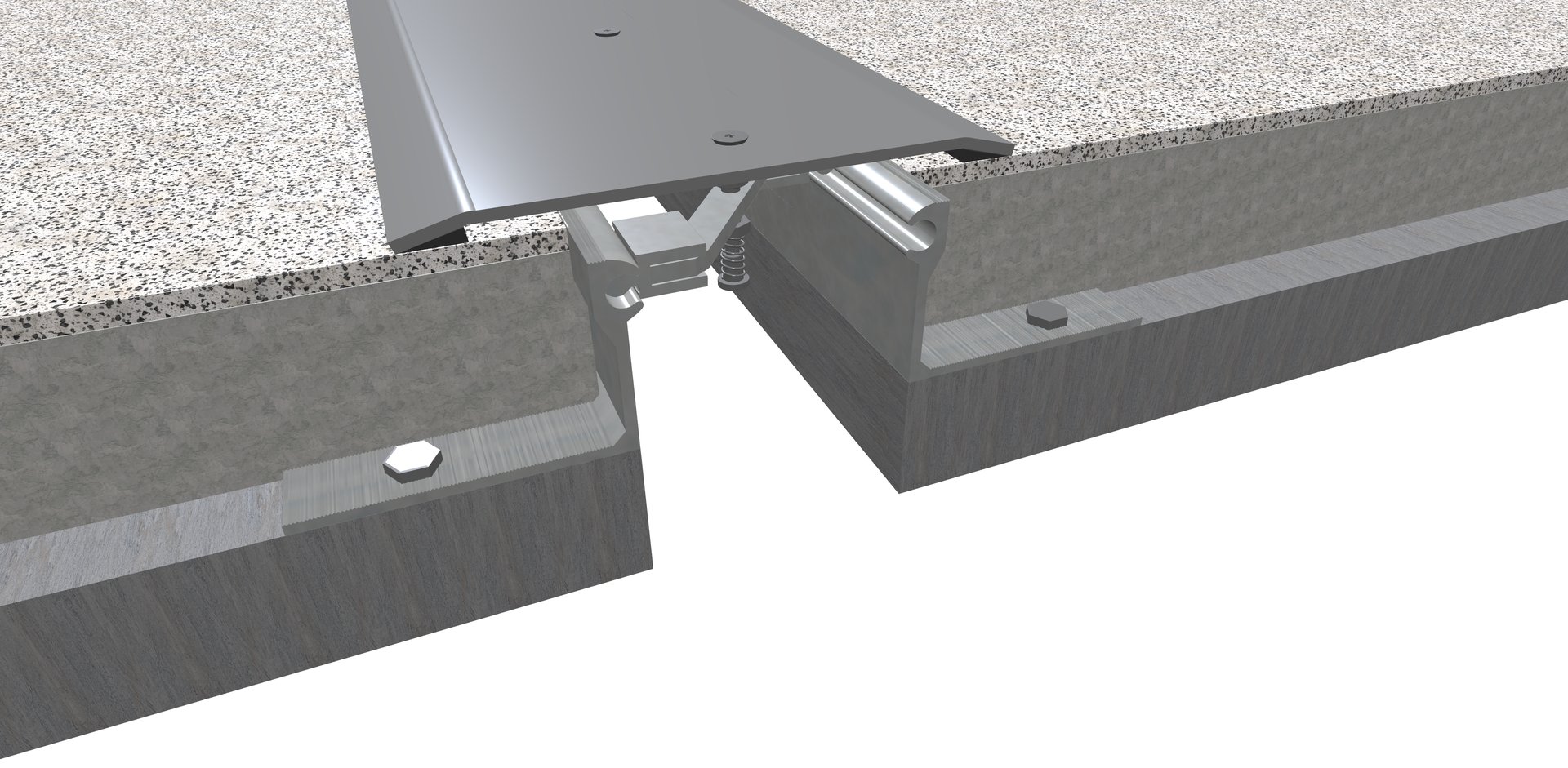

Deformix Н 35-80/500 — стальной профиль для устройства деформационных швов в плитных и монолитных полах. Предназначен для компенсации температурных и усадочных деформаций бетонных покрытий, защиты кромок плит от сколов и предотвращения неконтролируемого образования трещин. Модель рассчитана на небольшие эксплуатационные нагрузки (пешеходы, легковые автомобили) и предназначена для швов шириной 500 мм; общая ширина профиля — 750 мм. Номинальная высота профиля соответствует диапазону 35–80 мм (варианты исполнения в пределах этого диапазона). Конструкция — прямая, монтажный метод — закладной (профиль устанавливается и анкеруется при устройстве бетонной плиты, что обеспечивает надежную интеграцию в конструкцию пола).
Материал исполнения — сталь, возможны варианты обработки поверхности для защиты от коррозии (оцинковка, порошковая покраска или другие защитные покрытия) или изготовление в модификациях из других материалов по заказу. Конструкция включает монтажные полки/фланцы для надежной фиксации в бетонной массе; по желанию поставляются уплотняющие элементы и компенсаторы из ПВХ или ТЭП для улучшения герметичности и шумопоглощения.
2. Где применяется
Профиль Deformix Н 35-80/500 применяется в помещениях и на открытых площадках с небольшими динамическими нагрузками: торговые центры, офисные и жилые здания, пешеходные зоны, стоянки для легковых автомобилей, гаражи, складские помещения с легковой техникой, входные группы и террасы. Подходит для использования с различными напольными покрытиями — бетон, керамогранит и плитка, натуральный камень, наливные промышленные и декоративные полы, линолеум и другие покрытия. Рекомендуется для новых бетонных плит (закладной монтаж), при необходимости возможны варианты монтажа в реконструкциях с подготовкой штраб и дополнительным креплением.
3. О производителе
Производитель - Российская компания Деформикс, производство расположено в Москве, обладает самым современным оборудованием для экструдирования алюминия, при производстве использует высококачественный ПВХ, ТЭП для производства компенсаторов деформационных швов, гарантия на всю продукцию на сохранение внешнего вида - 5 лет, на сохранение функциональных характеристик - 10 лет, продукция прошла всю необходимую сертификацию.
