Атмосферные воздействия

Фасадные швы подвергаются:

• Дождю и снегу — требуется водонепроницаемость
• Ультрафиолету — материалы должны быть UV-стойкими
• Перепадам температур — от -40°C до +60°C на поверхности
• Ветровым нагрузкам — давление и разрежение
• Загрязнению — пыль, сажа, соли

Значительные деформации

На фасадах деформации максимальны:

• Температурное расширение кирпичной кладки: 0,5 мм/м при ΔT=50°C
• Для здания длиной 60 м: до 30 мм суммарно
• Усадка бетонных конструкций: до 0,3 мм/м

Эстетические требования

Фасад — «лицо» здания:

• Профиль должен гармонировать с отделкой
• Цвет компенсатора — нейтральный или в тон фасада
• Аккуратные линии без искривлений

Типы фасадных швов

Температурно-деформационные швы

Компенсируют расширение/сжатие при изменении температуры. Обязательны при длине фасада более 40–60 м.

Осадочные швы

Разделяют части здания с разной нагрузкой на фундамент. Проходят через всю высоту здания.

Антисейсмические швы

В сейсмоопасных районах. Ширина до 150 мм.

Швы между разными материалами

При сочетании кирпича, бетона, стекла на одном фасаде.

Швы вокруг оконных и дверных проёмов

Компенсируют деформации вокруг проёмов.

Серии Deformix для фасадов

Серия С 21 — специализированная фасадная

Технические характеристики:

• Маркировка: (деформационный герметичный канальный фасадный)
• Материал: алюминий
• Компенсатор: ТЭП (Г2–Г5), UV-стойкий
• Ширина шва: 30–120 мм
• Метод монтажа: вставной
• Амплитуда сжатия: 1–22 мм
• Амплитуда растяжения: 1–62 мм
• Амплитуда сдвига: 2–44 мм

Модификации:

Модель	Ширина шва	Сжатие	Растяжение	Сдвиг
С 21-030	30 мм	1 мм	1 мм	2 мм
С 21-040	40 мм	2–6 мм	2–22 мм	4–12 мм
С 21-050	50 мм	2–8 мм	2–26 мм	4–16 мм
С 21-070	70 мм	12 мм	38 мм	24 мм
С 21-090	90 мм	16 мм	50 мм	32 мм
С 21-120	120 мм	22 мм	62 мм	44 мм

Особенности:

• Вставной монтаж — компенсатор вставляется в готовый шов
• UV-стойкий компенсатор — не разрушается на солнце
• Морозостойкость — работа при -50°C

Серия С 35 — универсальная

Для фасадного применения:

• Накладной монтаж (С 35-0): на готовый фасад
• Закладной монтаж (С 35-2, С 35-15): под штукатурку

Модификации для фасадов:

• Deformix С 35-0/030 — накладной, ширина 30 мм
• Deformix С 35-0/050 — накладной, ширина 50 мм
• Deformix С 35-2/050 — закладной, толщина 2 мм
• Deformix С 35-15/070 — закладной, толщина 15 мм

Угловые модификации:

• С 35-0-УГЛ — для внутренних и наружных углов
• С 35-2-УГЛ — закладной угловой
• С 35-15-УГЛ — закладной угловой

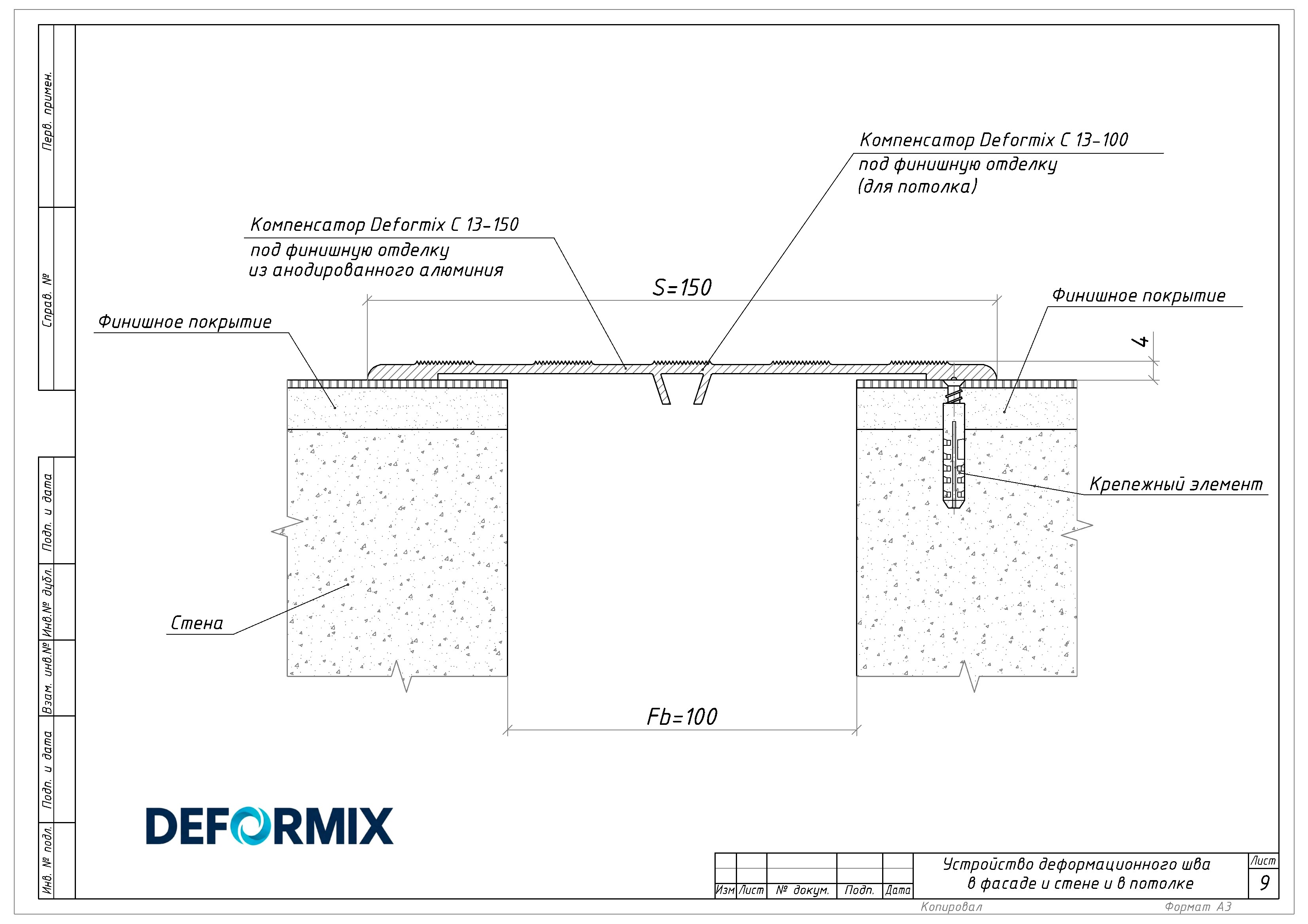

Серия С 13 — накладные профили

Для реконструкции и ремонта:

• Простой накладной монтаж
• Материалы: алюминий (AL), нержавеющая сталь (SS), оцинковка (BR)
• Ширина: 50–225 мм

Модификации:

• Deformix С 13-050 — ширина профиля 50 мм
• Deformix С 13-070 — ширина 70 мм
• Deformix С 13-090 — ширина 90 мм
• Deformix С 13-120 — ширина 120 мм
