Что такое осадка

Осадка — вертикальное перемещение фундамента под действием нагрузки от здания. Грунт под фундаментом уплотняется, и конструкция опускается.

Причины осадки:

• Сжатие грунта под нагрузкой
• Вытеснение воды из пор грунта
• Уплотнение рыхлых слоёв
• Изменение уровня грунтовых вод

Равномерная и неравномерная осадка

Равномерная осадка — всё здание опускается на одинаковую величину. Не вызывает повреждений конструкций (кроме инженерных коммуникаций).

Неравномерная осадка — разные части здания оседают на разную величину. Приводит к:

• Трещинам в стенах и перекрытиях
• Перекосам оконных и дверных проёмов
• Нарушению геометрии каркаса
• В критических случаях — к обрушению

Причины неравномерной осадки

Причина	Описание
Неоднородность грунта	Разные слои под разными частями здания
Разная нагрузка	Части здания с разной этажностью
Пристройки	Новая часть к существующему зданию
Изменение гидрогеологии	Подъём или понижение уровня грунтовых вод
Динамические воздействия	Вибрации от транспорта, оборудования
Замачивание основания	Протечки коммуникаций, неорганизованный водоотвод

Назначение осадочных швов

Осадочные швы решают проблему неравномерной осадки:

• Разделяют здание на независимые блоки
• Каждый блок имеет собственный фундамент
• Блоки оседают независимо друг от друга
• Напряжения не передаются между секциями
• Трещины не возникают при разной осадке

Когда необходимы осадочные швы

Обязательное устройство

Осадочные швы обязательны в следующих случаях:

Разная этажность:

• Перепад высоты более 10 м
• Соотношение высот более 1:1,5

Разная нагрузка:

• Тяжёлое оборудование в части здания
• Складские зоны с высокими нагрузками рядом с офисными

Неоднородное основание:

• Границы геологических слоёв под зданием
• Насыпные грунты на части площадки
• Карстовые явления

Пристройки:

• Новая часть к существующему зданию
• Разное время строительства секций

Сложная конфигурация:

• L-образные, П-образные, Т-образные здания
• Протяжённые здания с переменной шириной

Расчётное обоснование

Осадочный шов требуется, если расчётная разность осадок превышает:

• Для каркасных зданий: Δs/L > 0,002 (2 мм на 1 м)
• Для кирпичных зданий: Δs/L > 0,0005 (0,5 мм на 1 м)
• Для монолитных зданий: Δs/L > 0,001 (1 мм на 1 м)

Конструкция осадочного шва

Основные элементы

В фундаменте:

• Полное разделение фундаментов
• Зазор 20–50 мм
• Гидроизоляция шва

В стенах:

• Двойные стены или парные колонны
• Зазор на всю высоту здания
• Заполнение эластичным материалом

В перекрытиях:

• Независимые плиты с каждой стороны
• Консольные участки или парные балки
• Профиль в зоне шва

На кровле:

• Разрыв кровельного пирога
• Парапеты или компенсаторы
• Гидроизоляция узла

Ширина осадочного шва

Расчётная формула:

[ b = \Delta s_{max} + (20...30) \text{ мм} ]

Где:

• (\Delta s_{max}) — максимальная разность осадок, мм
• 20–30 мм — конструктивный запас

Минимальные значения:

• Для зданий до 5 этажей: 30 мм
• Для зданий 5–10 этажей: 50 мм
• Для зданий выше 10 этажей: 50–100 мм

Совмещение с температурными швами

Часто осадочные швы совмещают с температурными:

• Один шов выполняет обе функции
• Ширина принимается по максимальному требованию
• Упрощается конструкция и снижаются затраты

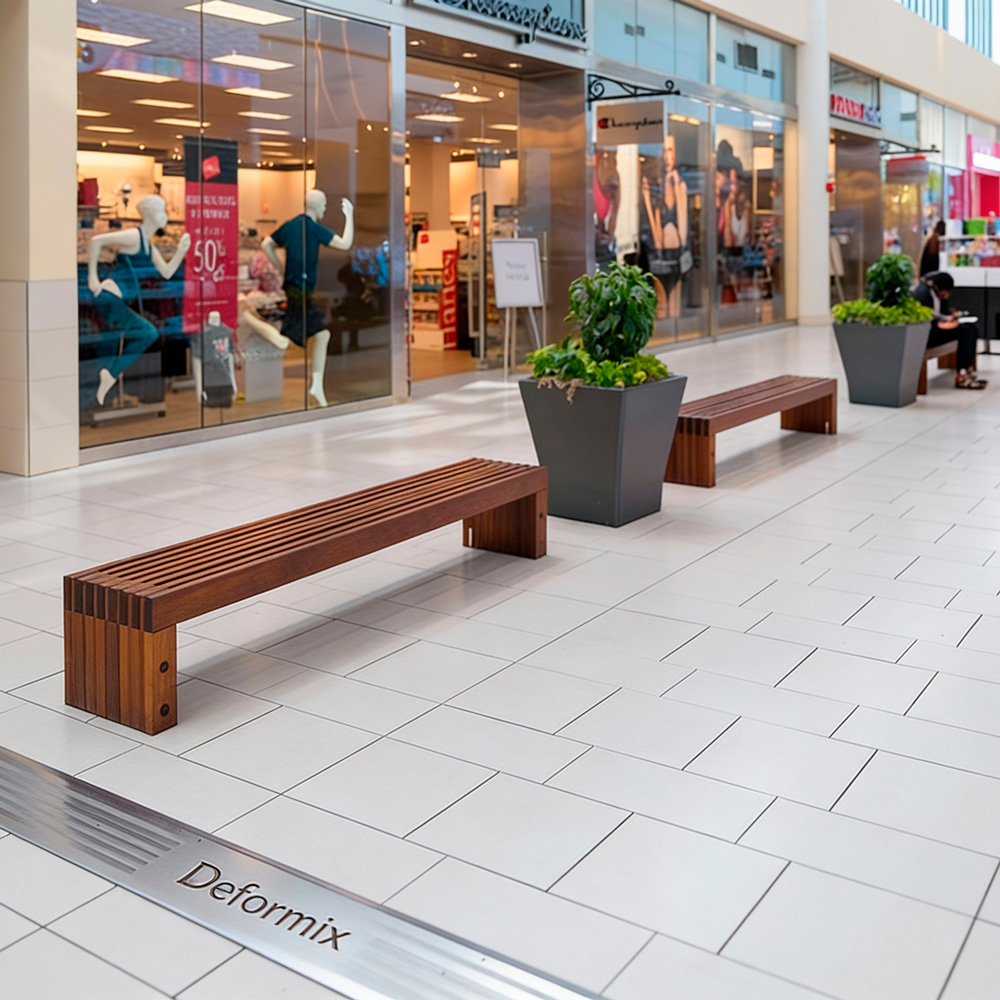

Для полов

Серия Н 21:

• Допустимая нагрузка: до 1,2 МПа
• Ширина шва: 20–200 мм
• Амплитуда сдвига: 10–55 мм (вертикальные перемещения)

Рекомендуемые модификации:

• Deformix Н 21-50/030 — стандартный, ширина 30 мм
• Deformix Н 21-50/050 — ширина 50 мм, сдвиг до 12 мм
• Deformix Н 21-75/090 — широкий, сдвиг до 25 мм
• Deformix Н 21-100/150 — для больших осадок

Серия 38:

• Накладной монтаж
• Ширина шва: 30–45 мм
• Толщина покрытия: 0–24 мм

Модификации:

• Deformix 38-0/035 — накладной, толщина 0 мм
• Deformix 38-24/030 — толщина 24 мм

Для стен

Серия С 35:

• Ширина шва: 18–190 мм
• Амплитуда сдвига: 2–50 мм
• Накладной и закладной монтаж

Рекомендуемые модификации:

• Deformix С 35-2/050 — закладной, ширина 50 мм
• Deformix С 35-15/070 — под штукатурку, ширина 70 мм
• Deformix С 35-0/090 — накладной, ширина 90 мм

Серия С 20 (ДШС):

• Ширина шва: 20–350 мм
• Для стен с большими перемещениями

Модификации:

• Deformix С 20-0/065 — накладной, ширина 65 мм
• Deformix С 20-0/100 — накладной, ширина 100 мм
• Deformix С 20-15/110 — закладной, ширина 110 мм

Для потолков

Серия 29:

• Ширина шва: 100–600 мм
• Амплитуда сдвига: 40–150 мм

Серия 31:

• Ширина шва: 30–150 мм
• Накладной монтаж

Для фасадов

Серия С 21:

• Ширина шва: 30–120 мм
• Амплитуда сдвига: 2–44 мм
• UV-стойкий компенсатор

Особенность осадочных швов: компенсация сдвига

Вертикальные перемещения

В отличие от температурных швов, осадочные должны компенсировать вертикальный сдвиг — одна секция опускается относительно другой.

Профили Deformix специально разработаны для этого:

• Компенсатор допускает сдвиг до 55 мм
• Прижимные планки остаются на уровне пола
• Плавный переход между секциями

Характеристики по сдвигу (серия Н 21)

Модель	Ширина шва	Макс. сдвиг
Н 21-50/020	20 мм	10 мм
Н 21-50/030	30 мм	10 мм
Н 21-50/050	50 мм	12 мм
Н 21-50/090	90 мм	25 мм
Н 21-75/150	150 мм	55 мм
Н 21-75/200	200 мм	55 мм

Устройство осадочных швов

В фундаментах

1. Проектирование — определение границ секций
2. Разделение — устройство независимых фундаментов
3. Зазор — обеспечение расстояния между фундаментами
4. Гидроизоляция — защита шва от грунтовых вод
5. Заполнение — установка сжимаемого материала

В надземной части

Стены:

1. Устройство парных стен/колонн
2. Заполнение шва минватой
3. Установка профиля С 35 или С 20
4. Отделка поверхности

Перекрытия:

1. Опирание плит на свои несущие конструкции
2. Формирование зазора
3. Установка профиля Н 21
4. Устройство покрытия пола

Кровля:

1. Разрыв кровельного пирога
2. Устройство парапетов или бортиков
3. Установка кровельного компенсатора
4. Гидроизоляция узла

Гидроизоляция осадочного шва

В подземной части и на кровле шов должен быть водонепроницаемым:

Материалы:

• ПВХ-мембраны (спаивание с профилем Г 80)
• Бентонитовые шнуры
• Гидрошпонки
• Инъекционные системы

Профиль Deformix Г 80:

• Гидроизоляционный фартук
• Спаивание с ПВХ-мембраной
• Нагрузка до 2,1 МПа

Мониторинг осадок

Геодезический контроль

После устройства осадочных швов рекомендуется:

• Установка осадочных марок
• Регулярное нивелирование (1 раз в квартал первый год)
• Ведение журнала наблюдений
• Анализ динамики осадок

Контролируемые параметры

• Абсолютная осадка каждой секции
• Разность осадок между секциями
• Скорость осадки (мм/месяц)
• Ширина раскрытия шва

Критерии стабилизации

Осадка считается стабилизировавшейся, когда:

• Скорость менее 1 мм/год
• Разность осадок не увеличивается
• Деформации швов в пределах расчётных

Типичные ошибки

При проектировании

• Недооценка неоднородности основания
• Отсутствие шва между старой и новой частью
• Недостаточная ширина шва

При строительстве

• Связи между секциями (арматура через шов)
• Заполнение шва жёстким материалом
• Некачественная гидроизоляция

При эксплуатации

• Замоноличивание шва при ремонте
• Отсутствие мониторинга
• Игнорирование признаков неравномерной осадки
