Деформационный шов
Деформационный шов – конструктивный разрез в строительных конструкциях (полы, стены, фасады, кровля) шириной 10-300 мм, устраивается для компенсации температурных деформаций материалов (расширение/сжатие при нагреве/охлаждении ±3-50 мм), усадки бетона (3-5 мм), осадки фундамента (10-100 мм), сейсмических воздействий (±50-150 мм), разновидности швов: температурные (шаг 20-40 м), осадочные (граница секций здания), сейсмические (сейсмоопасные районы), конструкционные (примыкания к колоннам), технология устройства: нарезка или закладка шва, установка деформационных профилей из алюминия 3-6 мм (цена 2 500-8 000 руб/п.м.), стали 4-8 мм (8 000-15 000 руб/п.м.), нержавейки 3-5 мм (12 000-18 000 руб/п.м.), эластичный компенсатор ТЭП/EPDM (±10-50 мм), герметизация согласно СП 29.13330.2011, СП 70.13330.2012, ГОСТ 31245-2017.
Что такое деформационный шов
Определение
Деформационный шов – искусственно созданный разрез в конструкции здания или сооружения, разделяющий конструкцию на отдельные блоки, способные деформироваться независимо друг от друга под воздействием температуры, нагрузок, осадки фундамента, сейсмических воздействий без образования трещин и разрушений.
Ширина шва: 10-300 мм (зависит от типа и назначения)
Глубина: На всю толщину конструкции (пол – на глубину стяжки, стена – на всю толщину)
Заполнение: Эластичный материал (компенсатор) + защитный профиль (нащельник)
Назначение деформационных швов
Компенсация температурных деформаций:
- Бетон расширяется при нагреве (коэффициент α = 10×10⁻⁶ °C⁻¹)
- Участок пола 30 м при нагреве на 20°C расширяется на 30 × 10×10⁻⁶ × 20 = 6 мм
- Шов компенсирует расширение, предотвращает трещины
Компенсация усадки:
- Бетон при твердении (28 дней) дает усадку 3-5 мм на участок 20-30 м
- Шов предотвращает растягивающие напряжения
Компенсация осадки:
- Разные части здания осаживаются по-разному (разная нагрузка на фундамент)
- Осадочный шов позволяет частям двигаться независимо
Сейсмическая защита:
- При землетрясении части здания колеблются независимо
- Шов предотвращает разрушение от взаимных ударов
Деформационный шов компенсирует деформации ±3-150 мм.
Виды деформационных швов
Температурные швы
Назначение: Компенсация температурного расширения/сжатия
Шаг швов:
- Бетонные полы: 20-30 м (СП 29.13330.2011)
- Кирпичные стены: 30-40 м
- Длинные здания (более 100 м): Через каждые 30-40 м
Ширина: 20-80 мм
Компенсация: ±5-25 мм
Расчет шага:
- Формула: L = Δl × E × A / (α × ΔT × E × A) ≈ 100-200 / (α × ΔT)
- Упрощенно: L = 20-40 м (для бетона при ΔT = 20-40°C)
Применение:
- Полы промышленных зданий
- Полы торговых центров
- Плоские кровли
- Открытые парковки
Осадочные швы
Назначение: Разделение частей здания, которые могут осаживаться по-разному
Места установки:
- Граница старой и новой пристройки
- Переход от высотной части (10+ этажей) к низкой (2-3 этажа)
- Разная нагрузка на фундамент
- Разные грунты под фундаментом
Ширина: 80-150 мм (больше, чем температурные)
Глубина: На всю высоту здания (от фундамента до кровли)
Конструкция:
- Полный разрыв всех конструкций (стены, перекрытия)
- Две независимые части здания
- Заполнение: Минеральная вата + герметик
Сейсмические швы
Назначение: Защита здания от разрушения при землетрясениях
Требования СП 14.13330.2018 "Строительство в сейсмических районах":
- Сейсмичность 7 баллов: Обязательны при длине здания > 100 м
- Сейсмичность 8-9 баллов: При длине > 60 м
Ширина: 100-200 мм (обеспечивает зазор для колебаний)
Компенсация: ±50-150 мм (горизонтальные смещения при землетрясении)
Применение:
- Регионы: Камчатка, Сахалин, Северный Кавказ, Байкал
Конструкционные швы
Назначение: Разделение конструкций на блоки для упрощения строительства
Типы:
- Швы между картами бетонирования (полы бетонируются участками 200-500 м²)
- Примыкания к колоннам (замкнутые швы вокруг колонн)
- Примыкания к стенам
Ширина: 10-30 мм
Применение:
- Полы промышленных зданий
- Полы складов
- Большие площади бетонирования
Виды деформационных швов: температурные, осадочные, сейсмические, конструкционные.
Деформационные швы в полах
Шаг швов в бетонных полах
СП 29.13330.2011 "Полы":
- Стандартный шаг: 25-30 м
- При армировании: Можно увеличить до 40 м
- При подогреве пола: Уменьшить до 15-20 м (большие температурные деформации)
Расположение:
- Прямоугольная сетка (25 × 25 м, 30 × 30 м)
- Вдоль осей колонн (если колонны с шагом 6-12 м, то через 2-4 пролета)
Ширина швов:
- Стандарт: 30-50 мм
- Большие помещения (пролеты 40-60 м): 60-100 мм
Технология устройства швов в полах
Метод 1: Нарезка шва после бетонирования
- Бетонирование участка (карты)
- Через 6-24 часа: Нарезка шва алмазным диском
- Глубина: 1/3 толщины стяжки (например, для стяжки 100 мм → глубина 30-35 мм)
- Ширина: 3-5 мм (по диску)
- Бетонирование соседней карты
- Через 7-14 дней: Расширение шва до проектной ширины (30-50 мм)
- Инструмент: Алмазный диск большего диаметра или ручное расширение
- Очистка шва (пескоструй, компрессор)

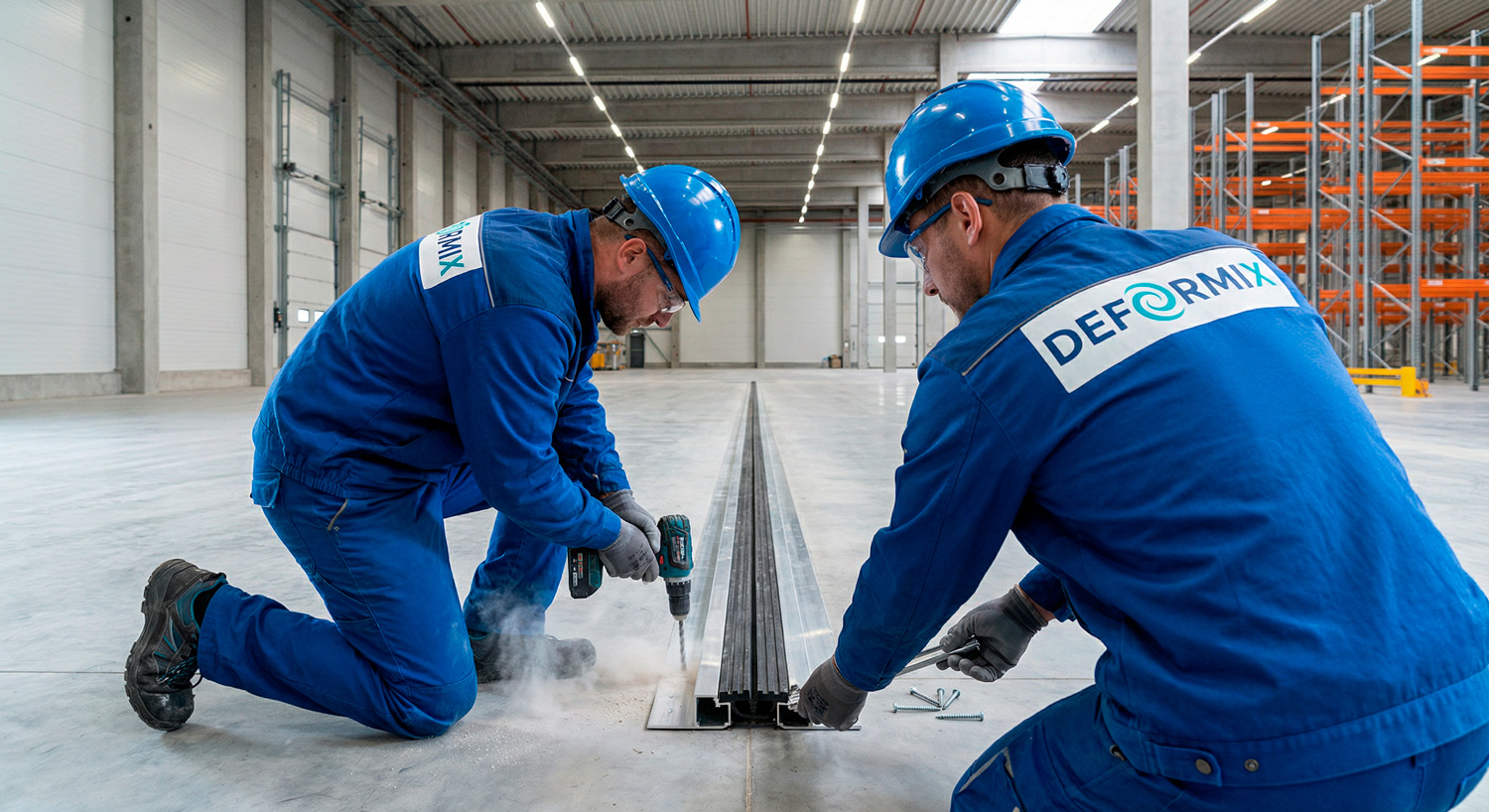

- Установка профиля
Метод 2: Закладка шва при бетонировании
- Бетонирование первой карты
- Установка маяка (рейка) на край забетонированной карты
- Бетонирование второй карты (с зазором 30-50 мм)
- Через 24-48 часов: Удаление маяка
- Очистка шва
- Установка профиля
Преимущества метода нарезки:
- Точность расположения шва
- Ровные края
Преимущества метода закладки:
- Экономия времени (не нужна нарезка)
- Меньше пыли
Технология устройства деформационных швов в полах: нарезка или закладка.
Профили для швов в полах
Алюминиевые (серия Н-21, В-25 Alu):
- Толщина: 3-6 мм
- Несущая способность: 5-20 кН/м
- Применение: Офисы, ТЦ, легкие нагрузки
- Цена: 2 500-7 500 руб/п.м.
Стальные (серия В-25 Steel, В-46 Steel):
- Толщина: 4-8 мм
- Несущая способность: 20-40 кН/м
- Применение: Склады, производства, тяжелые нагрузки
- Цена: 8 000-15 000 руб/п.м.
Нержавеющие (серия Inox):
- Толщина: 3-5 мм
- Несущая способность: 15-25 кН/м
- Применение: Медучреждения, пищевые производства, аэропорты
- Цена: 12 000-18 000 руб/п.м.
Деформационные швы в бетонных полах, промышленных полах – профили от 2 500 руб/п.м.
Деформационные швы в стенах и фасадах
Осадочные швы в стенах
Конструкция:
- Полный разрыв стены (на всю толщину)
- Ширина: 80-150 мм
- Заполнение: Минеральная вата (утеплитель) + нащельник снаружи и внутри
Нащельники для стен:
- Ширина: 100-200 мм
- Материал: Алюминий, сталь оцинкованная
- Крепление: К одной стороне шва (вторая сторона двигается свободно)
Температурные швы в фасадах
Назначение:
- Компенсация температурных деформаций фасада
- Кирпич, бетонные панели расширяются при нагреве солнцем
Шаг швов:
- Кирпичные фасады: 30-40 м
- Бетонные панели: 40-60 м
Ширина: 50-100 мм
Профили:
- Алюминиевые анодированные (цвет под фасад)
- Стальные окрашенные (RAL под цвет здания)
Герметичность:
- Обязательна (защита от дождя, снега)
- Герметик: Полиуретановый, полисульфидный (срок службы 15-25 лет)
Деформационные швы в стенах, фасадах компенсируют осадку и температуру.
Деформационные швы в кровле
Назначение
Плоские кровли:
- Температурные деформации (кровля нагревается до +60-80°C летом, зимой -30°C)
- Усадка стяжки
- Большая площадь кровли (1 000-10 000 м²)
Шаг швов: 20-30 м
Ширина: 40-80 мм
Компенсаторы для кровли
Профили:
- Алюминиевые (легкий вес, не нагружают кровлю)
- Высота: 50-100 мм (выступают над кровлей)
Герметизация:
- Битумные ленты (приклеиваются к гидроизоляции)
- Герметик (полисульфидный, 15-25 лет)
Цена: 4 000-8 000 руб/п.м.
Деформационные швы в кровле – шаг 20-30 м, профили 4 000-8 000 руб/п.м.
Расчет деформационных швов
Расчет ширины шва
Формула:
Ширина = L × α × ΔT × K
Где:
- L – длина участка между швами (м)
- α – коэффициент линейного расширения (для бетона α = 10×10⁻⁶ °C⁻¹)
- ΔT – температурный диапазон (°C)
- K – коэффициент запаса (1,3-1,5)
Пример:
- L = 30 м
- ΔT = 40°C (от 0 до +40°C)
- Расширение: 30 × 10×10⁻⁶ × 40 = 12 мм
- С запасом: 12 × 1,5 = 18 мм
- С учетом усадки: +5 мм = 23 мм
- Рекомендуемая ширина профиля: 50-60 мм (компенсация ±25-30 мм)
Расчет шага швов
По нормативам:
- СП 29.13330.2011: 20-30 м (бетонные полы)
- СП 70.13330.2012: 30-40 м (стены)
По расчету:
- Допустимая деформация без шва: 0,5-1,0 мм
- Шаг L = допустимая деформация / (α × ΔT)
- L = 0,5 мм / (10×10⁻⁶ × 30) = 16,7 м → принимаем 20-25 м
Расчет деформационных швов по СП 29.13330.2011, СП 70.13330.2012.
Материалы для заполнения швов
Эластичные компенсаторы
EPDM резина:
- Компенсация: ±10-25 мм
- Температурный диапазон: -40 до +100°C
- Срок службы: 20-30 лет
- Применение: Стандартные швы в полах
Полиуретан:
- Компенсация: ±15-35 мм
- Температурный диапазон: -30 до +80°C
- Срок службы: 25-40 лет
- Применение: Повышенные требования к эластичности
ТЭП (термоэластопласт):
- Компенсация: ±5-50 мм
- Температурный диапазон: -50 до +120°C
- Срок службы: 40-60 лет
- Применение: Большие швы, экстремальные условия
Герметики
Полиуретановые:
- Эластичность: ±25%
- Срок службы: 10-15 лет
- Применение: Полы, фасады
Полисульфидные:
- Эластичность: ±50%
- Срок службы: 15-25 лет
- Применение: Фасады, кровля (высокая герметичность)
Силиконовые:
- Эластичность: ±50%
- Срок службы: 20-30 лет
- Применение: Внутренние помещения (медучреждения)
Материалы для заполнения швов: компенсаторы ТЭП, EPDM, герметики.
Стоимость устройства деформационных швов
Материалы (профили):
- Алюминий: 2 500-8 000 руб/п.м.
- Сталь: 8 000-15 000 руб/п.м.
- Нержавейка: 12 000-18 000 руб/п.м.
Монтаж: 800-2 500 руб/п.м.
Общая стоимость: 3 300-20 500 руб/п.м. под ключ
Пример расчета (склад 10 000 м²):
- Длина швов: 500 п.м.
- Материалы (сталь): 500 × 10 000 = 5 000 000 руб
- Монтаж: 500 × 2 000 = 1 000 000 руб
- Итого: 6 000 000 руб
Деформационный шов: стоимость устройства 3 300-20 500 руб/п.м.
📋 Заключение
Деформационный шов – конструктивный разрез в строительных конструкциях (полы, стены, фасады, кровля) шириной 10-300 мм для компенсации температурных деформаций (расширение/сжатие ±3-50 мм), усадки бетона (3-5 мм), осадки фундамента (10-100 мм), сейсмических воздействий (±50-150 мм), виды: температурные (шаг 20-40 м), осадочные (ширина 80-150 мм), сейсмические (100-200 мм), конструкционные (10-30 мм), устройство: нарезка алмазным диском или закладка при бетонировании, установка профилей из алюминия 3-6 мм (цена 2 500-8 000 руб/п.м.), стали 4-8 мм (8 000-15 000 руб/п.м.), нержавейки 3-5 мм (12 000-18 000 руб/п.м.), эластичный компенсатор ТЭП/EPDM/полиуретан (±10-50 мм), герметизация полиуретановым/полисульфидным герметиком, расчет ширины: L × α × ΔT × K, монтаж 800-2 500 руб/п.м. согласно СП 29.13330.2011, СП 70.13330.2012, ГОСТ 31245-2017.
