Профиля деформационные для стен

Температурные швы

Разделяют здание на температурные блоки длиной 30-60 метров. Сквозной вертикальный разрез от фундамента до кровли. Ширина шва 20-100 мм.

Расчет ширины: Δ = α × L × ΔT × K, где:

• α = 10×10⁻⁶ °C⁻¹
• L – длина блока (мм)
• ΔT – перепад температур (°C)
• K – коэффициент запаса (2,5-3,0)

Профиля деформационные для стен температурного типа должны компенсировать изменение ширины шва на ±30-50%.

Подробнее...

Осадочные швы

Разделяют части здания с разными осадками. Полный разрез от фундамента до кровли. Ширина 30-100 мм. Компенсируют не только горизонтальные, но и вертикальные перемещения до ±50 мм.

Подробнее...

Антисейсмические швы

Для сейсмоопасных районов (7-9 баллов). Ширина 30-150 мм в зависимости от сейсмичности и высоты здания. Должны компенсировать значительные перемещения при сохранении герметичности.

Подробнее...

Усадочные швы

В монолитных стенах между захватками бетонирования. Ширина 10-30 мм. Компенсируют усадку бетона при твердении.

Подробнее...

Гидроизоляция

Наружные стены подвергаются дождю, снегу, талым водам. Незащищенный шов – путь проникновения влаги внутрь конструкции.

Последствия протечек:

• Намокание утеплителя (потеря теплоизоляционных свойств на 50-80%)
• Коррозия арматуры (потеря сечения 0,1-0,5 мм/год)
• Разрушение бетона циклами замерзания-оттаивания
• Плесень, грибок в помещениях
• Повреждение внутренней отделки

Профиля деформационные для стен с компенсаторами из EPDM-резины обеспечивают 100% водонепроницаемость на весь срок службы здания.

Теплоизоляция

Незагерметизированные швы – мостики холода, через которые уходит 10-15% тепла здания. Для административного здания 10 000 м² с погонажом швов 500 м теплопотери составляют 200-300 МВт·ч в год (600 000-900 000 руб. при стоимости тепла 3000 руб/МВт·ч).

Профиля деформационные для стен с теплоизоляционным заполнением устраняют мостики холода.

Звукоизоляция

Загерметизированные профили снижают проникновение звука на 20-35 дБ по сравнению с открытыми швами.

Компенсация деформаций

Эластичные компенсаторы обеспечивают изменение ширины шва на ±25-75% при температурных и осадочных деформациях без потери герметичности.

Эстетика

Алюминиевые профили с анодированием под бронзу, золото, цветным порошковым покрытием придают фасадам профессиональный вид, гармонируют с архитектурой.

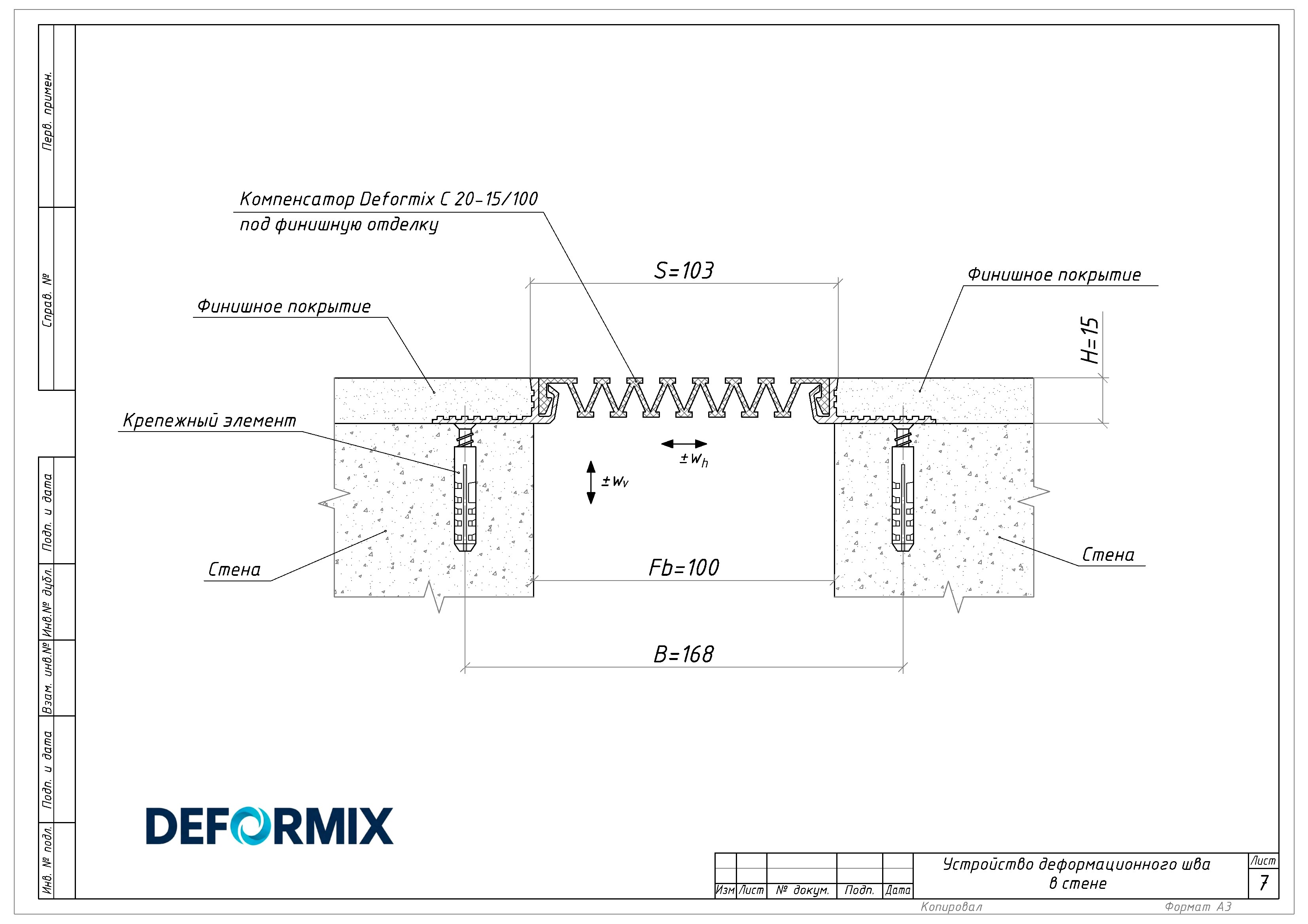

Накладки

Вертикальные элементы из алюминия, стали или нержавейки толщиной 2-5 мм. Крепятся к стенам анкерами из нержавейки с шагом 300-500 мм по вертикали.

Материалы:

• Алюминий АД31 Т5: легкость (плотность 2,7 г/см³), коррозионная стойкость, эстетика
• Оцинкованная сталь: прочность, доступная стоимость
• Нержавеющая сталь AISI 304/316: для агрессивных сред, морских объектов

Профиля деформационные для стен из алюминия составляют 85% рынка.

Компенсаторы

Эластичный элемент из EPDM-резины, заполняющий зазор между накладками.

EPDM-резина – оптимальный материал для наружных швов:

• Температурный диапазон: -60...+150°C
• Относительное удлинение: до 450%
• Стойкость к озону, УФ, старению
• Водонепроницаемость
• Срок службы: 40-60 лет

Система крепления

Количество анкеров: 1-3 линии на накладку в зависимости от ветровой нагрузки и высоты здания.

Высотные здания: Усиленное крепление с шагом 200-300 мм. Ветровая нагрузка на высоте 50-100 метров достигает 0,5-1,0 кПа.

Профиля деформационные для стен высотных зданий проектируются с учетом ветровых нагрузок.

Теплоизоляционное заполнение

Внутренняя полость шва на всю толщину стены (300-600 мм) заполняется минеральной ватой плотностью 80-120 кг/м³. Обеспечивает:

• Теплоизоляцию (λ = 0,035-0,040 Вт/(м·К))
• Звукоизоляцию
• Основу для крепления герметиков

Серия В-46 для стен

Универсальные профили для наружных и внутренних стен зданий любой этажности.

Характеристики:

• Ширина шва: 50-500 мм
• Материал: алюминий, сталь, нержавейка
• Компенсаторы: EPDM-резина
• Компенсация деформаций: до ±75%
• Компенсация вертикальных перемещений: до 100 мм
• Анодирование: натуральное, бронза, золото, черное
• Порошковое покрытие: любой цвет RAL

Применение: Административные здания, торговые центры, жилые комплексы, промышленные объекты, сейсмоопасные районы.

Срок службы: 50-80 лет.

Профиля деформационные для стен серии В-46 – решение для 95% объектов.

Серия Г-73 для подземных стен

Гидроизоляционные профили для стен подвалов, паркингов, резервуаров.

Характеристики:

• Ширина шва: 30-500 мм
• Гидрошпонки из EPDM-резины
• Водонепроницаемость: до 1,5 МПа (эквивалент 150 метров водяного столба)
• Закладная установка
• Двухуровневая гидрозащита

Применение: Стены подземных паркингов, подвалы с высоким уровнем грунтовых вод, резервуары, тоннели.

Срок службы: 80-100 лет.

Профиля деформационные для стен подземных конструкций обеспечивают абсолютную защиту от грунтовых вод.

Огнестойкие профили

Для противопожарных стен с пределом огнестойкости REI 60-120. Компенсаторы из огнестойких материалов, вспучивающиеся при 200-300°C, перекрывают шов при пожаре.

Подготовка швов

1. Очистка: Удаление пыли, грязи, старых материалов из шва
2. Грунтование (при необходимости): Для улучшения адгезии на пористых материалах
3. Установка утеплителя: Минеральная вата на всю толщину стены

Профиля деформационные для стен монтируются только на подготовленные швы.

Монтаж накладных профилей

1. Разметка: Определение положения профиля, разметка точек крепления
2. Сверление: Отверстия под анкеры перфоратором
3. Установка: Крепление профиля анкерами с выравниванием по вертикали
4. Компенсатор: Вставка эластичного элемента в зазор
5. Герметизация: Стыки профиля со стеной герметизируются полиуретановым или силиконовым герметиком

Производительность: 30-50 п.м./смену бригадой из 2 человек для наружных стен (с учетом работы на высоте).

Монтаж закладных профилей

1. Установка профиля до бетонирования
2. Крепление к арматуре проволокой или сваркой
3. Выравнивание по вертикали и осям
4. Установка гидрошпонок (для Г-73)
5. Бетонирование
6. Твердение 28 суток
7. Установка компенсатора

Профиля деформационные для стен закладного типа обеспечивают максимальную прочность и герметичность.

Особенности высотного монтажа

Для зданий выше 3 этажей:

• Строительные леса или фасадные подъемники
• Альпинистское оборудование
• Соблюдение правил безопасности
• Учет ветровых нагрузок (работы прекращаются при ветре более 10 м/с)

По ширине шва

Узкие швы (20-60 мм): Усадочные швы панельных зданий, температурные швы внутренних стен.

Средние швы (60-120 мм): Температурные швы наружных стен, осадочные швы с небольшими деформациями.

Широкие швы (120-300 мм): Сейсмические швы, осадочные швы с большими деформациями.

Профиля деформационные для стен Деформикс перекрывают диапазон 30-500 мм.

По условиям эксплуатации

Отапливаемые здания: Алюминиевые профили с анодированием, небольшие деформации.

Неотапливаемые здания: Профили с увеличенной компенсацией, EPDM-компенсаторы.

Агрессивные среды: Нержавеющая сталь AISI 316.

Сейсмоопасные районы: Профили с компенсацией до ±75 мм, усиленное крепление.

По эстетике

Административные здания, элитное жилье: Анодирование под бронзу, золото, порошковое покрытие в цвет фасада.

Промышленные объекты: Натуральное анодирование или оцинкование.

Профиля деформационные для стен выпускаются в широкой цветовой гамме RAL.

Регулярные осмотры

Наружные стены: 1-2 раза в год (весна, осень):

• Состояние компенсаторов
• Герметичность стыков
• Целостность крепления
• Отсутствие загрязнений

После экстремальных событий: Внеочередной осмотр.

Очистка

Мягкая щетка, влажная ткань, неабразивные моющие средства. Запрещены агрессивные химикаты, металлические щетки.

Ремонт

Восстановление герметизации: Каждые 10-15 лет удаление старого герметика, очистка, нанесение нового.

Замена компенсаторов: Через 40-60 лет. Извлечение старого, установка нового.

Профиля деформационные для стен Деформикс служат весь срок эксплуатации здания при минимальном обслуживании.

Цены

• Серия В-46 (алюминий): 9 000-15 000 руб/п.м.
• Серия В-46 (нержавейка): 15 000-25 000 руб/п.м.
• Серия Г-73: 8 000-12 000 руб/п.м.

Цены включают материалы и монтаж.

Скидки: от 100 п.м. – 5%, от 300 п.м. – 10%.

Экономическая эффективность

Здание 20 000 м², 400 м швов, 30 лет:

Без профилей: 28 800 000 руб. (протечки + теплопотери + ремонты)

С профилями В-46: 5 000 000 руб.

Экономия: 23 800 000 руб.

Профиля деформационные для стен окупаются за 3-5 лет.
