Деформикс В 46

В 46

Описание серии

Деформикс В 46 — алюминиевая серия из 159 профилей прямого и углового исполнения с шириной шва от 50 до 500 мм. Закладной и накладной монтаж; принимает нагрузку вплоть до автобусов и тяжёлого транспорта свыше 12 т.

Альбом технических решений.DWGТехнический лист серии В 46.PDFКаталоги компании.PDF
📋Показано 30 из 159 профилей
ПрофильШирина шва, ммВидимая ширина, ммШирина профиля, ммГлубина заложения, ммНагрузка, мПаТип

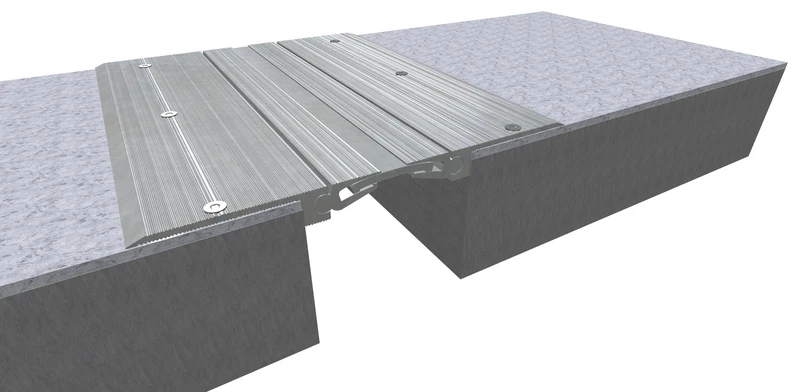

В 46-0 / 135В 46-0 / 1351353353350—прямой

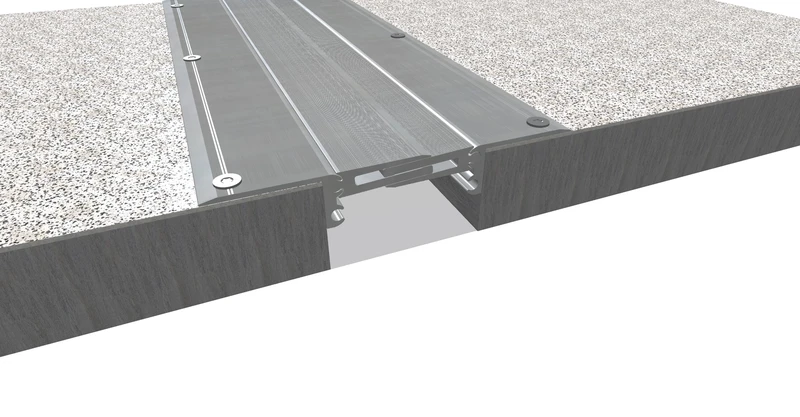

В 46-0/155В 46-0/1551553493490—прямой

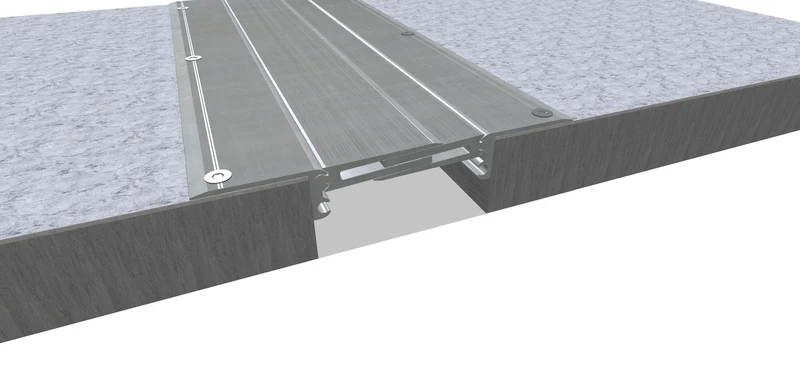

В 46-0/180В 46-0/1801803743740—прямой

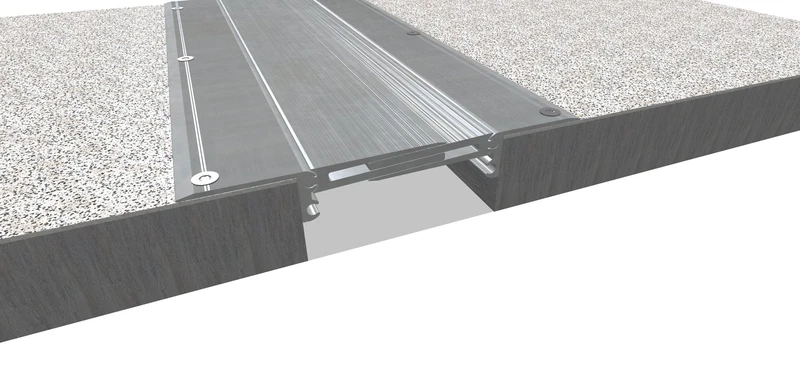

В 46-0/210В 46-0/2102104044040—прямой

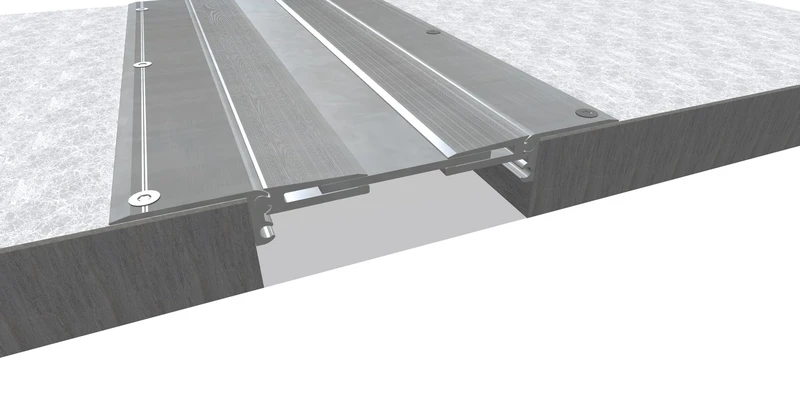

В 46-0/230В 46-0/2302304244240—прямой
В 46-0/250В 46-0/2502504444440—прямой

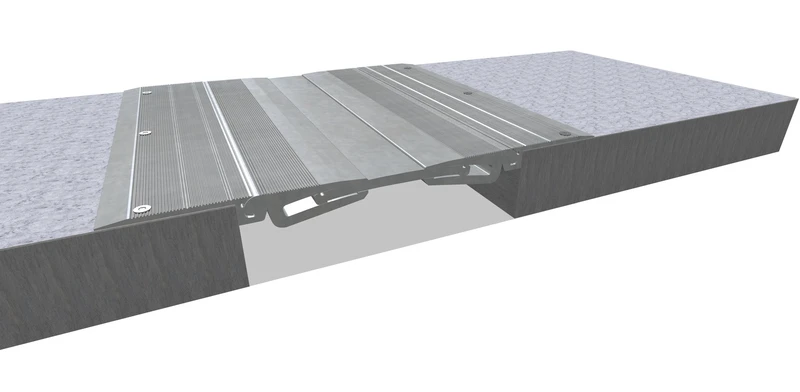

В 46-0/255В 46-0/25525542542502.10прямой

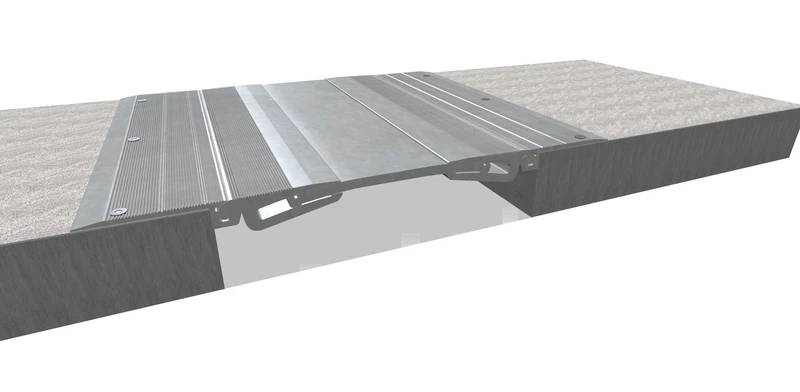

В 46-0/300В 46-0/3003004954950—прямой
В 46-0/300В 46-0/30030047047001.00прямой
В 46-0/350В 46-0/3503505455450—прямой

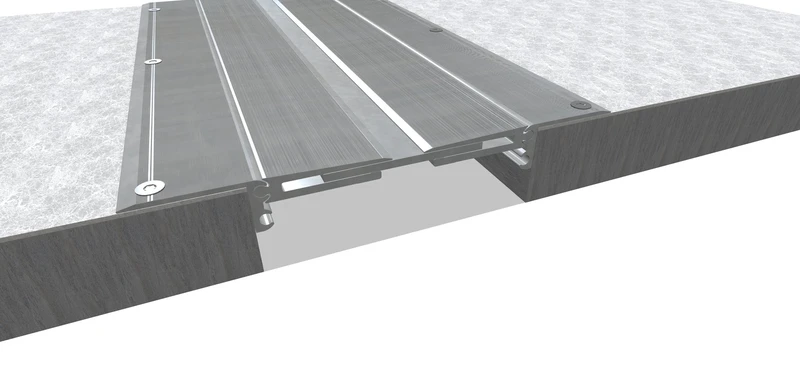

В 46-0/400В 46-0/4004005955950—прямой

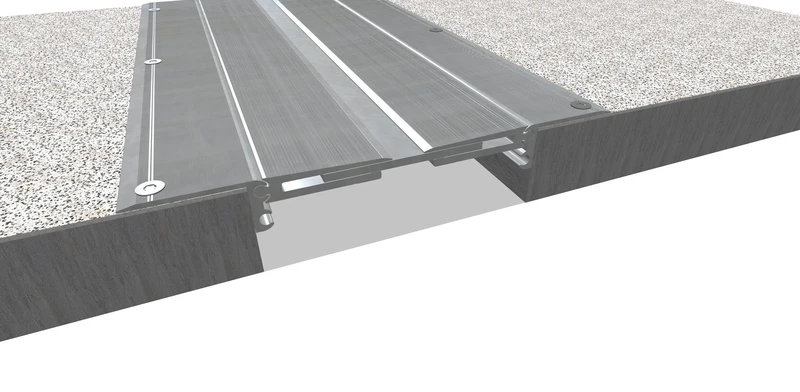

В 46-0/500В 46-0/5005006956950—прямой

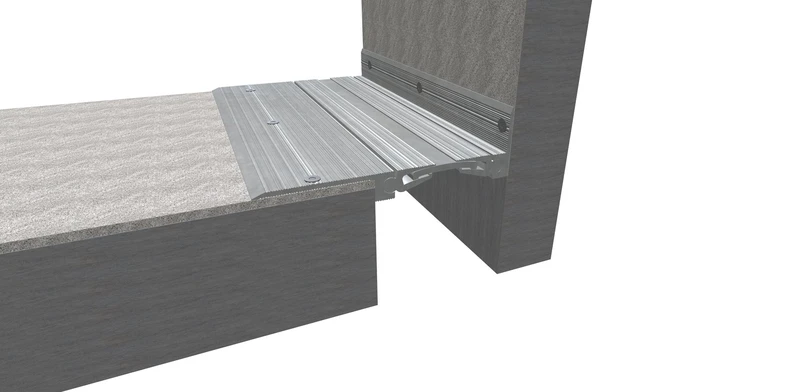

В 46-0-УГЛ / 135В 46-0-УГЛ / 1351352352350—угловой

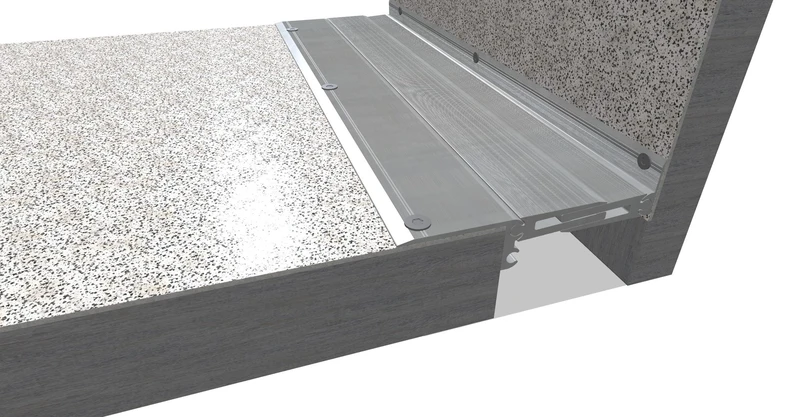

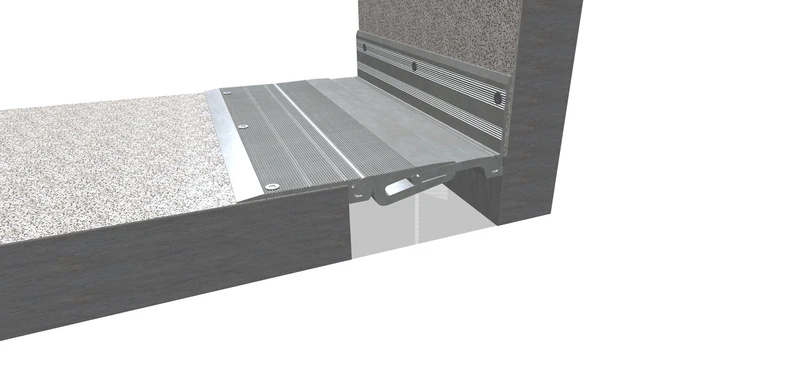

В 46-0-УГЛ/155В 46-0-УГЛ/155155——0—угловой
В 46-0-УГЛ/155В 46-0-УГЛ/15515524024003.00угловой

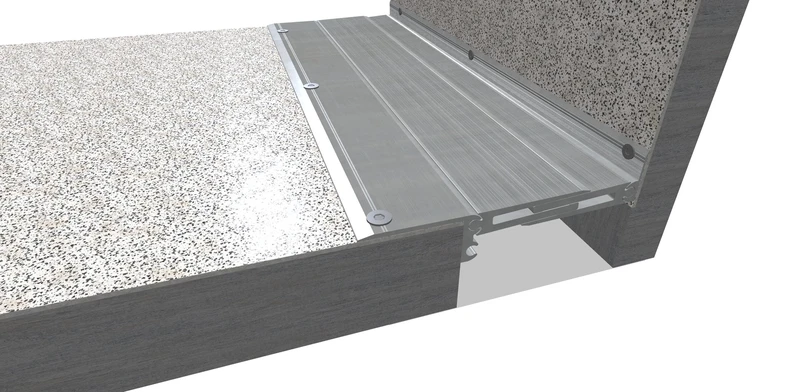

В 46-0-УГЛ/180В 46-0-УГЛ/180180——0—угловой

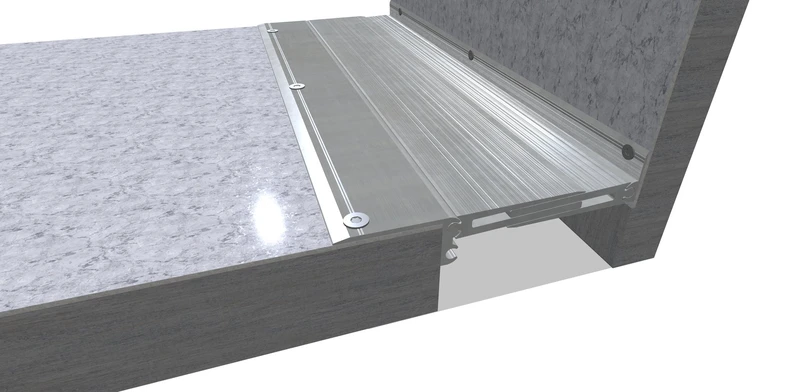

В 46-0-УГЛ/210В 46-0-УГЛ/210210——0—угловой

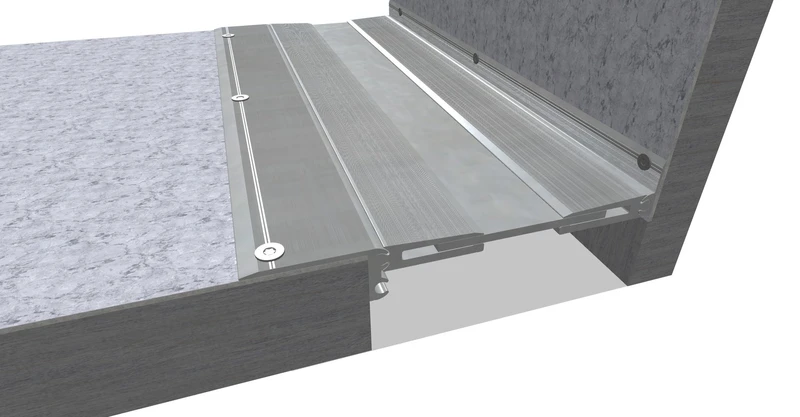

В 46-0-УГЛ/230В 46-0-УГЛ/230230——0—угловой
В 46-0-УГЛ/250В 46-0-УГЛ/250250——0—угловой

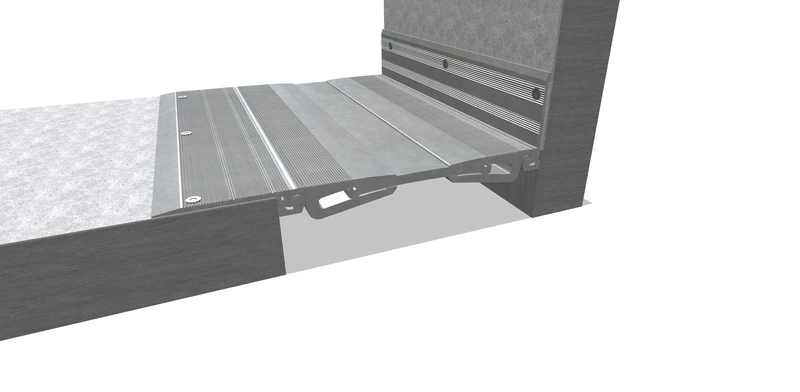

В 46-0-УГЛ/255В 46-0-УГЛ/25525534034002.10угловой

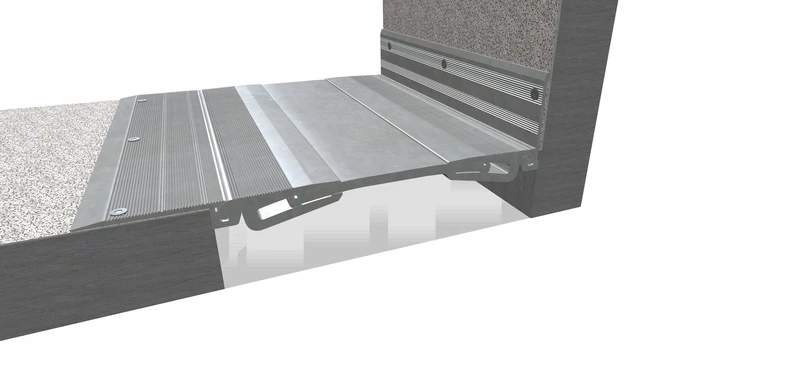

В 46-0-УГЛ/300В 46-0-УГЛ/30030038538501.00угловой
В 46-0-УГЛ/300В 46-0-УГЛ/300300——0—угловой
В 46-0-УГЛ/350В 46-0-УГЛ/350350——0—угловой
В 46-0-УГЛ/400В 46-0-УГЛ/400400——0—угловой

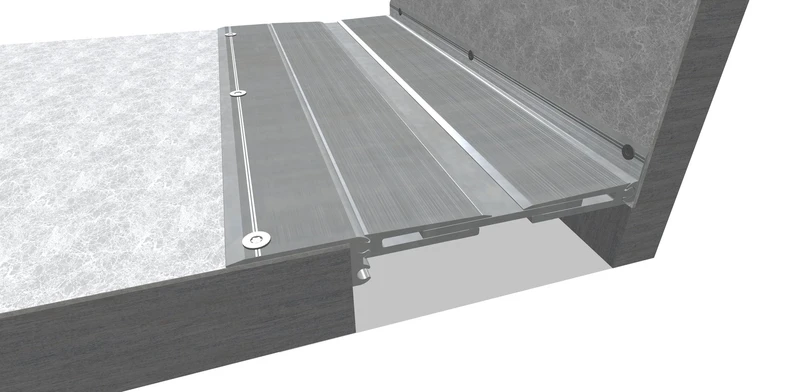

В 46-0-УГЛ/500В 46-0-УГЛ/500500——0—угловой

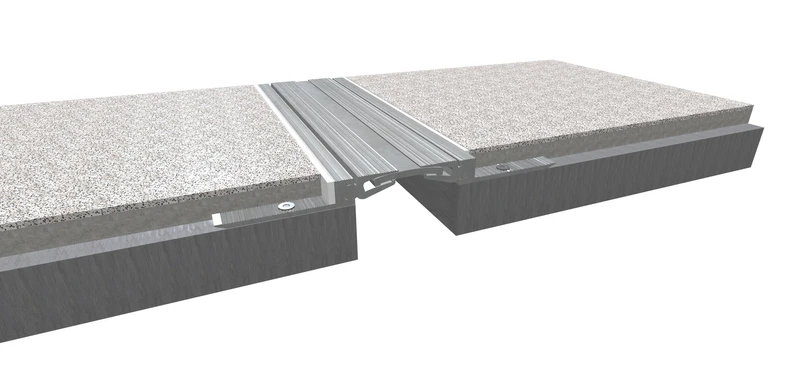

В 46-100 / 100В 46-100 / 100100135260100—прямой
В 46-100/100100130—100—прямой

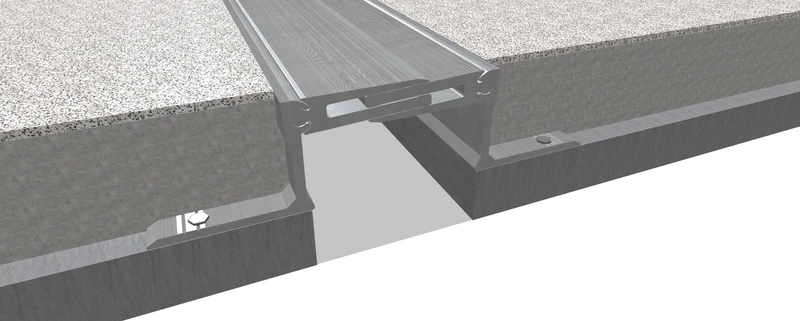

В 46-100/135В 46-100/135135155335100—прямой
В 46-100/135135160—100—прямой
В 46-100/155155180—100—прямой
В 46-100/160160180360100—прямой
В 46-100/190190210390100—прямой
В 46-100/200200220—100—прямой
В 46-100/250250270450100—прямой
В 46-100/270270290470100—прямой
В 46-100/300300320320100—прямой
В 46-100/7575105—100—прямой
В 46-100-УГЛ / 100100135235100—угловой
В 46-100-УГЛ/100100130—100—угловой
В 46-100-УГЛ/135135160—100—угловой
В 46-100-УГЛ/135135155—100—угловой
В 46-100-УГЛ/155155180—100—угловой
В 46-100-УГЛ/160160180—100—угловой
В 46-100-УГЛ/190190210—100—угловой
В 46-100-УГЛ/200200220—100—угловой
В 46-100-УГЛ/250250270—100—угловой
В 46-100-УГЛ/270270290—100—угловой
В 46-100-УГЛ/300300320—100—угловой
В 46-100-УГЛ/7575105—100—угловой
В 46-120/135135155335120—прямой
В 46-120/160160180360120—прямой
В 46-120/190190210390120—прямой
В 46-120/250250270450120—прямой
В 46-120/270270290470120—прямой
В 46-120/300300320320120—прямой
В 46-120-УГЛ/135135155—120—угловой
В 46-120-УГЛ/160160180—120—угловой
В 46-120-УГЛ/190190210—120—угловой
В 46-120-УГЛ/250250270—120—угловой
В 46-120-УГЛ/270270290—120—угловой
В 46-120-УГЛ/300300320—120—угловой
В 46-20/120120154268203.00прямой
В 46-20/220220254368202.10прямой
В 46-20/265265300415201.00прямой
В 46-20-УГЛ/135135154210203.00угловой
В 46-20-УГЛ/235235254310202.10угловой
В 46-20-УГЛ/280280300357201.00угловой
В 46-25 / 10010013533525—прямой
В 46-25/100100130—25—прямой
В 46-25/135135160—25—прямой
В 46-25/155155180—25—прямой
В 46-25/200200220—25—прямой
В 46-25/7575105—25—прямой
В 46-25-УГЛ / 10010013523525—угловой
В 46-25-УГЛ/100100130—25—угловой
В 46-25-УГЛ/135135160—25—угловой
В 46-25-УГЛ/155155180—25—угловой
В 46-25-УГЛ/200200220—25—угловой
В 46-25-УГЛ/7575105—25—угловой
В 46-30/120120154268303.00прямой
В 46-30/13513515533530—прямой
В 46-30/16016018036030—прямой
В 46-30/19019021039030—прямой
В 46-30/220220254368302.10прямой
В 46-30/25025027045030—прямой
В 46-30/265265300415301.00прямой
В 46-30/27027029047030—прямой
В 46-30/30030032032030—прямой
В 46-30-УГЛ/135135154210303.00угловой
В 46-30-УГЛ/135135155—30—угловой
В 46-30-УГЛ/160160180—30—угловой
В 46-30-УГЛ/190190210—30—угловой
В 46-30-УГЛ/235235254310302.10угловой
В 46-30-УГЛ/250250270—30—угловой
В 46-30-УГЛ/270270290—30—угловой
В 46-30-УГЛ/280280300357301.00угловой
В 46-30-УГЛ/300300320—30—угловой
В 46-40 / 0505077—40—прямой
В 46-40 / 080100130—40—прямой
В 46-40-УГЛ / 0505077—40—угловой
В 46-40-УГЛ / 080100130—40—угловой
В 46-50 / 10010013526050—прямой
В 46-50/100100130—50—прямой
В 46-50/120120154268503.00прямой
В 46-50/13513515533553—прямой
В 46-50/135135160—50—прямой
В 46-50/155155180—50—прямой
В 46-50/16016018036053—прямой
В 46-50/19019021039053—прямой
В 46-50/200200220—50—прямой
В 46-50/220220254368502.10прямой
В 46-50/25025027045053—прямой
В 46-50/265265300415501.00прямой
В 46-50/27027029047053—прямой
В 46-50/30030032032053—прямой
В 46-50/7575105—50—прямой
В 46-50-УГЛ / 10010013523550—угловой
В 46-50-УГЛ/100100130—50—угловой
В 46-50-УГЛ/135135160—50—угловой
В 46-50-УГЛ/135135154210503.00угловой
В 46-50-УГЛ/135135155—53—угловой
В 46-50-УГЛ/155155180—50—угловой
В 46-50-УГЛ/160160180—53—угловой
В 46-50-УГЛ/190190210—53—угловой
В 46-50-УГЛ/200200220—50—угловой
В 46-50-УГЛ/235235254310502.10угловой
В 46-50-УГЛ/250250270—53—угловой
В 46-50-УГЛ/270270290—53—угловой
В 46-50-УГЛ/280280300357501.00угловой
В 46-50-УГЛ/300300320—53—угловой
В 46-50-УГЛ/7575105—50—угловой
В 46-60 / 0505077—60—прямой
В 46-60 / 080100130—60—прямой
В 46-60-УГЛ / 0505077—60—угловой
В 46-60-УГЛ / 080100130—60—угловой
В 46-75/100100130—75—прямой
В 46-75/135135160—75—прямой
В 46-75/155155180—75—прямой
В 46-75/200200220—75—прямой
В 46-75/7575105—75—прямой
В 46-75-УГЛ/100100130—75—угловой
В 46-75-УГЛ/135135160—75—угловой
В 46-75-УГЛ/155155180—75—угловой
В 46-75-УГЛ/200200220—75—угловой
В 46-75-УГЛ/7575105—75—угловой
В 46-80 / 10010013526080—прямой
В 46-80/13513515533580—прямой
В 46-80/16016018036080—прямой
В 46-80/19019021039080—прямой
В 46-80/25025027045080—прямой
В 46-80/27027029047080—прямой
В 46-80/30030032032080—прямой
В 46-80-УГЛ / 10010013523580—угловой
В 46-80-УГЛ/135135155—80—угловой
В 46-80-УГЛ/160160180—80—угловой
В 46-80-УГЛ/190190210—80—угловой
В 46-80-УГЛ/250250270—80—угловой
В 46-80-УГЛ/270270290—80—угловой
В 46-80-УГЛ/300300320—80—угловой
Прокрутите для загрузки

Деформикс В 46 — алюминиевая серия из 159 профилей прямого и углового исполнения с шириной шва от 50 до 500 мм. Это флагман раздела по диапазону раскрытий и спектру нагрузок: серия принимает пешеходную и автомобильную нагрузку вплоть до автобусов, тяжёлый грузовой транспорт свыше 12 т, грузовики от 3,5 до 12 т, лёгкий транспорт до 3,5 т и погрузчики на пневмоколёсах. Корпус из алюминия сочетает высокую несущую способность с малым весом.

Назначение

В 46 выбирают для самых ответственных узлов, где раскрытие шва велико, а трафик тяжёлый: широкие раздвижки между блоками распределительных центров, проезды под фуры, магистральные линии по территории терминала, зоны с постоянным движением большегрузной техники. Раскрытие до 500 мм позволяет перекрывать швы на протяжённых зданиях, где температурные и осадочные подвижки максимальны и обычные профили не справляются.

Конструкция и монтаж

Алюминиевый корпус перекрывает широкий шов и распределяет нагрузку от колеса на кромки бетона; эластичный вкладыш отрабатывает большие подвижки. Доступны закладной монтаж в тело стяжки для нового строительства и накладной для реконструкции, прямые и угловые исполнения. Из-за большого числа типоразмеров (159 вариантов) подбор ведут строго по таблице ниже — по ширине шва, высоте и способу монтажа.

Нормативная база

Швы устраивают по СП 29.13330.2011 «Полы», транспортные нагрузки принимают по СП 20.13330.2016, несущее основание рассчитывают по СП 63.13330.2018.

Серия входит в раздел профили для полов с высокими нагрузками. Если нужен резиновый сменный вкладыш при тех же нагрузках — посмотрите Деформикс В 25. Смежная серия раздела — Деформикс В 49; для проездов под спецтехнику предельной массы смотрите профили для экстремально высоких нагрузок.
