Деформикс В 25

Описание серии

Деформикс В 25 — 105 профилей с резиновым сменным вкладышем и шириной шва от 35 до 145 мм. Три способа монтажа — вставной, закладной и накладной; нагрузки вплоть до автобусов и тяжёлого транспорта свыше 12 т.

Альбом технических решений.DWG

Технический лист серии В 25.PDF

Каталоги компании.PDF

📋Показано 30 из 105 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
В 25-0 / 030	35	155	—	0	0.20	прямой
В 25-0 / 050	50	170	—	0	0.20	прямой

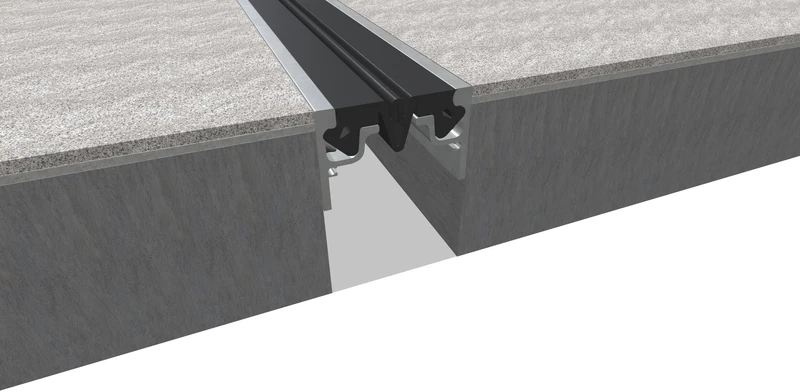

В 25-085	85	85	85	0	2.00	угловой
В 25-0-УГЛ / 030	35	155	—	0	0.20	угловой
В 25-0-УГЛ / 050	50	170	—	0	0.20	угловой

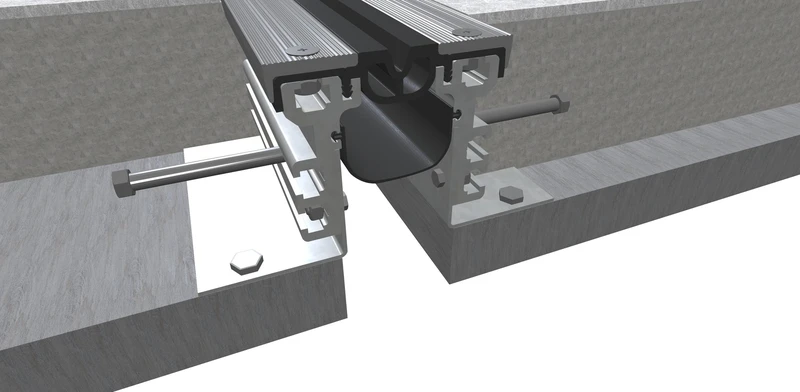

В 25-100 / 060	60	110	—	100	—	прямой

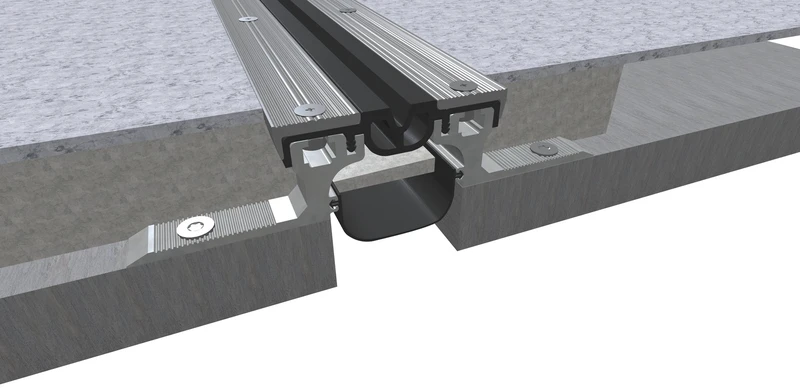

В 25-100 / 070	70	110	220	100	—	прямой

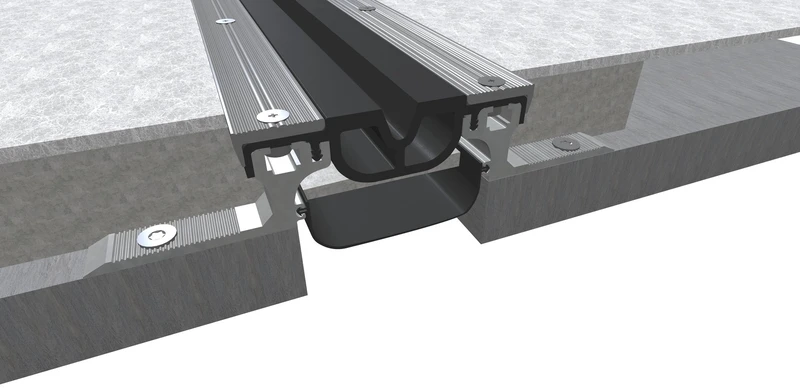

В 25-100 / 100	100	140	250	100	—	прямой
В 25-100 / 100	100	110	—	100	—	прямой
В 25-100 / 130	130	140	—	100	—	прямой

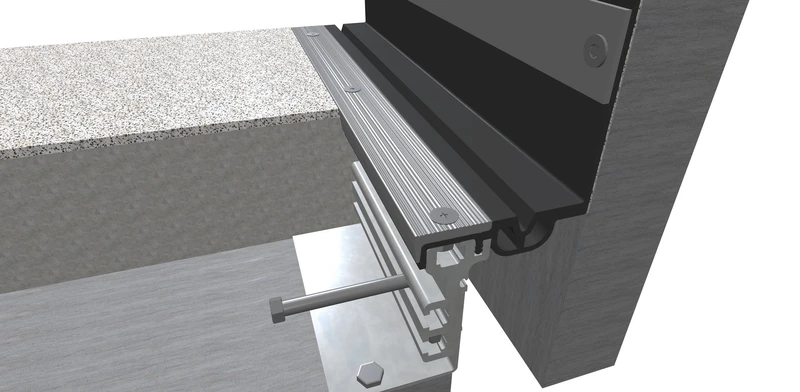

В 25-100-УГЛ / 060	60	85	—	100	—	угловой

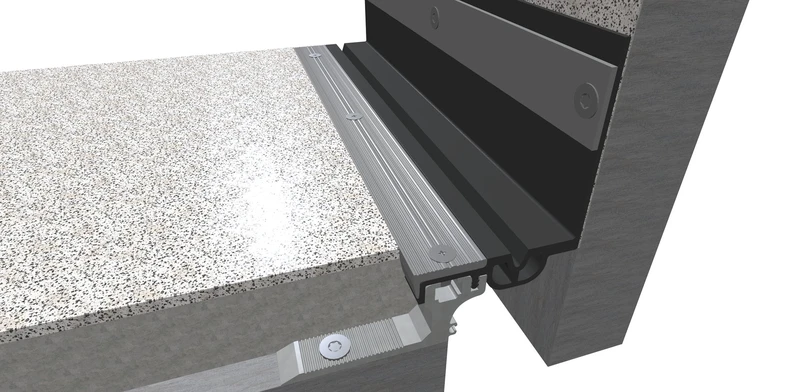

В 25-100-УГЛ / 070	70	90	155	100	—	угловой
В 25-100-УГЛ / 100	100	120	185	100	—	угловой

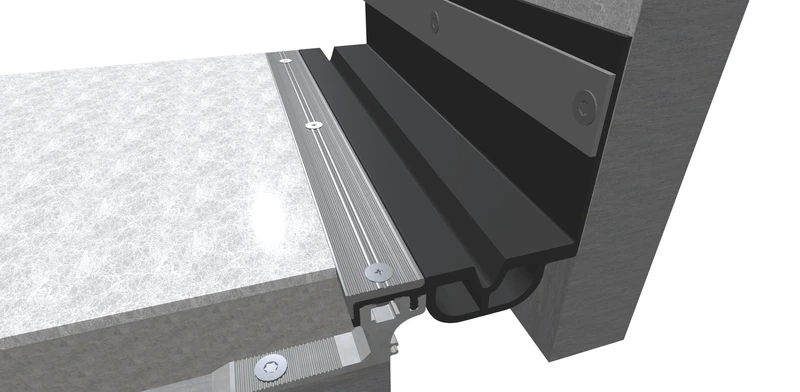

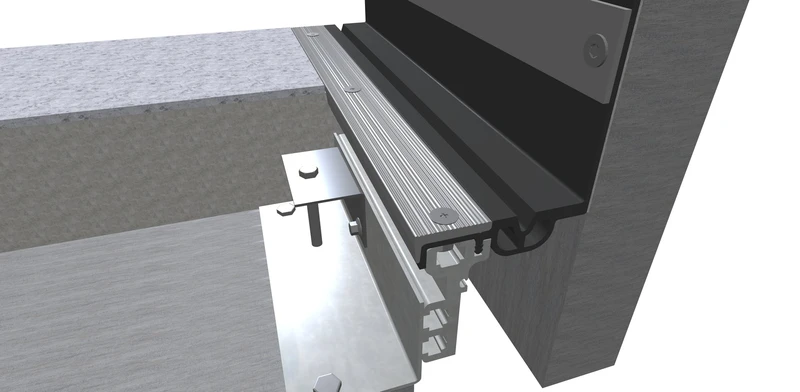

В 25-100-УГЛ / 100	100	—	—	100	—	угловой
В 25-100-УГЛ / 130	130	—	—	100	—	угловой

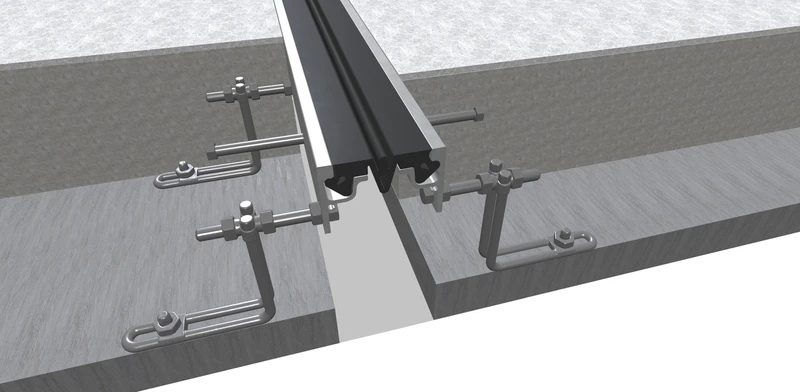

В 25-110/075 на опорах	75	83	83	110	2.00	угловой

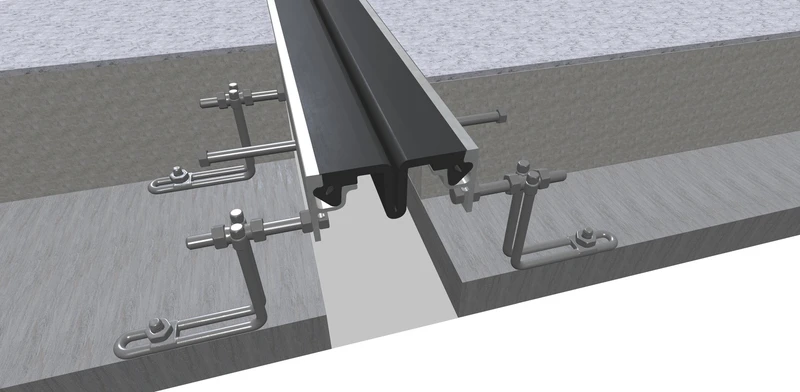

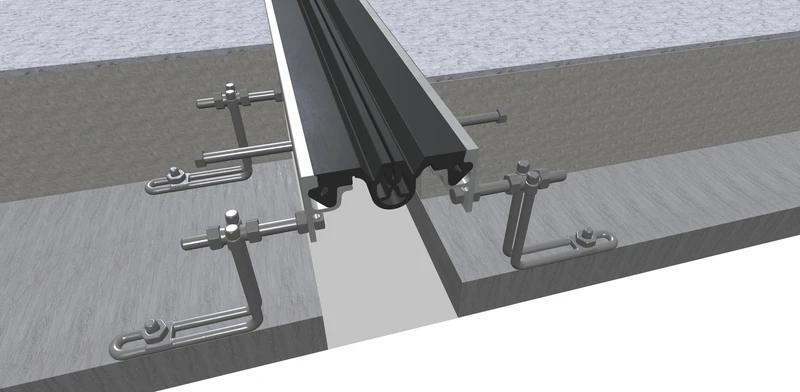

В 25-110/105 на опорах	105	113	113	110	2.00	угловой
В 25-110/105 на опорах	105	113	113	110	2.00	угловой

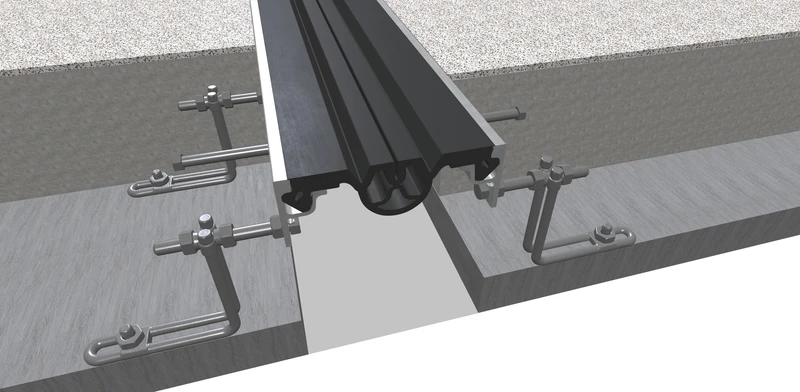

В 25-110/135 на опорах	135	143	143	110	2.00	угловой

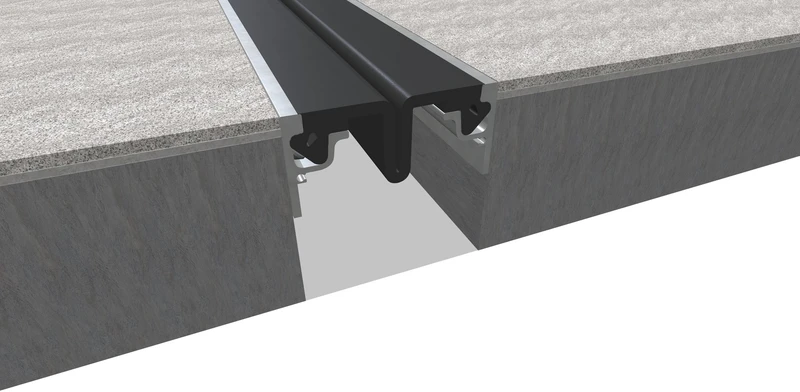

В 25-112	112	112	112	0	3.00	угловой

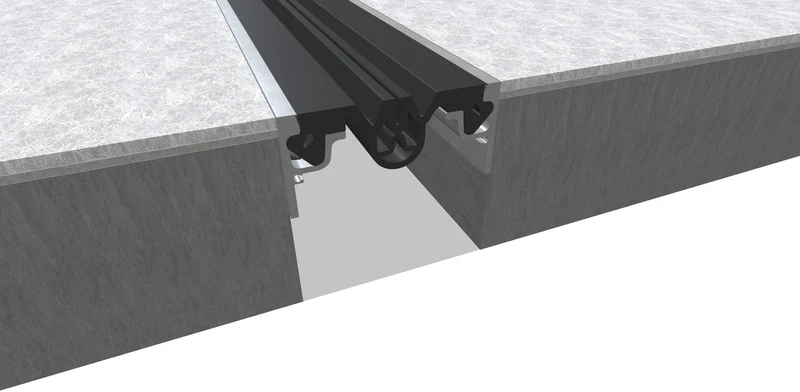

В 25-115	115	115	115	0	2.00	угловой

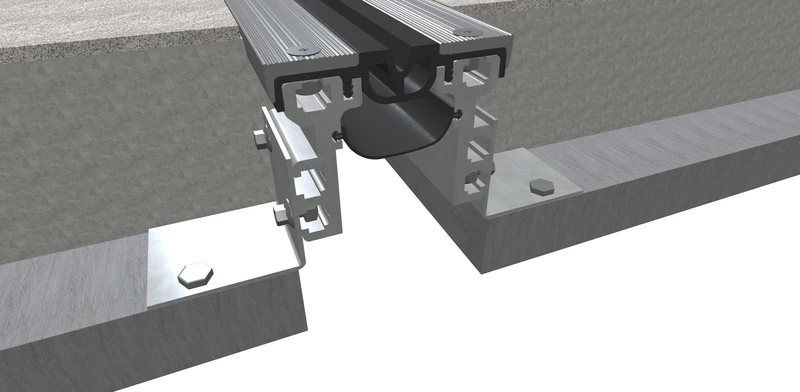

В 25-115 / 100	100	110	—	115	—	прямой

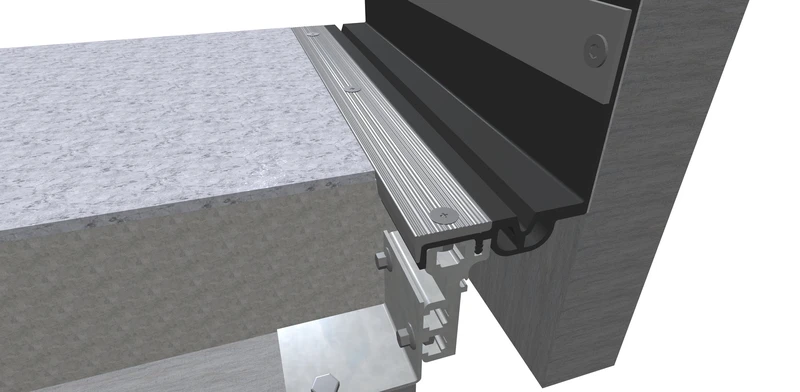

В 25-115-УГЛ / 100	100	—	—	115	—	угловой

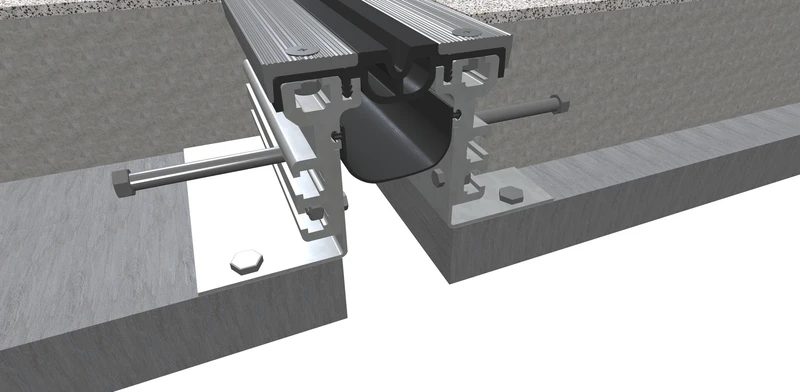

В 25-120 / 060	60	110	—	120	—	прямой

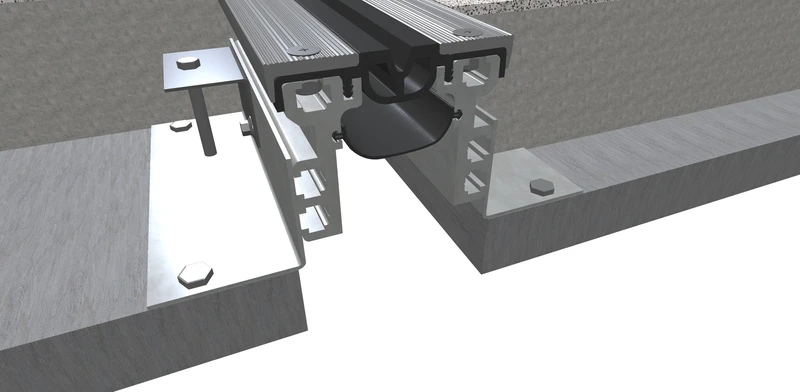

В 25-120 / 100	100	110	—	120	—	прямой
В 25-120 / 130	130	140	—	120	—	прямой

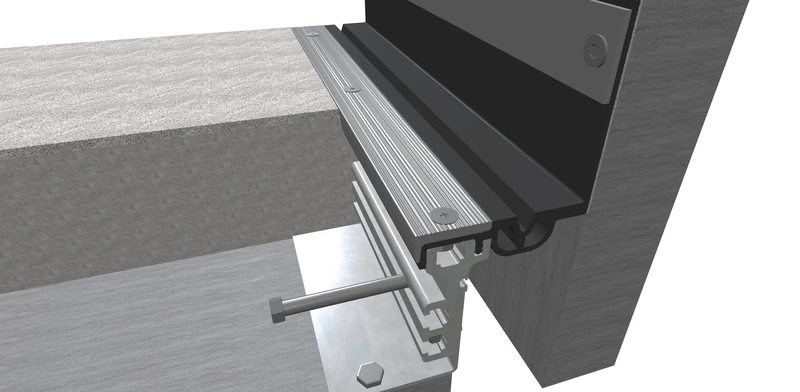

В 25-120-УГЛ / 060	60	85	—	120	—	угловой

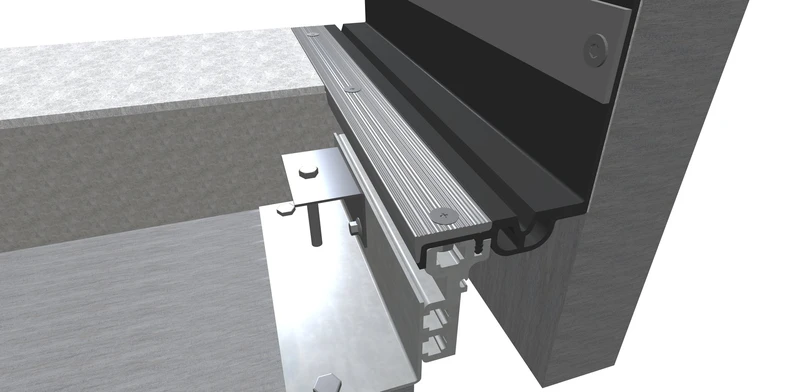

В 25-120-УГЛ / 100	100	—	—	120	—	угловой
В 25-120-УГЛ / 130	130	—	—	120	—	угловой

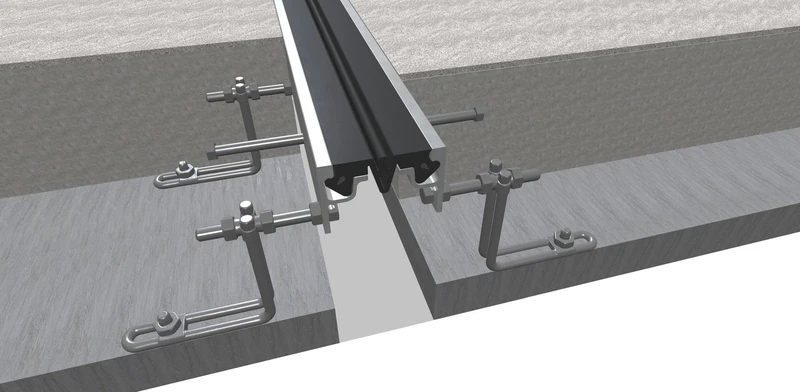

В 25-130/075 на опорах	75	83	83	130	2.00	угловой
В 25-130/105 на опорах	105	113	113	130	2.00	угловой
В 25-130/105 на опорах	105	113	113	130	2.00	угловой
В 25-130/135 на опорах	135	143	143	130	2.00	угловой
В 25-145	145	145	145	0	2.00	угловой
В 25-145 / 100	100	110	—	145	—	прямой
В 25-145-УГЛ / 100	100	—	—	145	—	угловой
В 25-150 / 060	60	110	—	150	—	прямой
В 25-150 / 100	100	110	—	150	—	прямой
В 25-150 / 130	130	140	—	150	—	прямой
В 25-150-УГЛ / 060	60	85	—	150	—	угловой
В 25-150-УГЛ / 100	100	—	—	150	—	угловой
В 25-150-УГЛ / 130	130	—	—	150	—	угловой
В 25-160/075 на опорах	75	83	83	160	2.00	угловой
В 25-160/105 на опорах	105	113	113	160	2.00	угловой
В 25-160/105 на опорах	105	113	113	160	2.00	угловой
В 25-160/135 на опорах	135	143	143	160	2.00	угловой
В 25-180 / 060	60	110	—	180	—	прямой
В 25-180/075 на опорах	75	83	83	180	2.00	угловой
В 25-180 / 100	100	110	—	180	—	прямой
В 25-180/105 на опорах	105	113	113	180	2.00	угловой
В 25-180/105 на опорах	105	113	113	180	2.00	угловой
В 25-180 / 130	130	140	—	180	—	прямой
В 25-180/135 на опорах	135	143	143	180	2.00	угловой
В 25-180-УГЛ / 060	60	85	—	180	—	угловой
В 25-180-УГЛ / 100	100	—	—	180	—	угловой
В 25-180-УГЛ / 130	130	—	—	180	—	угловой
В 25-200 / 060	60	110	—	200	—	прямой
В 25-200/075 на опорах	75	83	83	200	2.00	угловой
В 25-200 / 100	100	110	—	200	—	прямой
В 25-200/105 на опорах	105	113	113	200	2.00	угловой
В 25-200/105 на опорах	105	113	113	200	2.00	угловой
В 25-200 / 130	130	140	—	200	—	прямой
В 25-200/135 на опорах	135	143	143	200	2.00	угловой
В 25-200-УГЛ / 060	60	85	—	200	—	угловой
В 25-200-УГЛ / 100	100	—	—	200	—	угловой
В 25-200-УГЛ / 130	130	—	—	200	—	угловой
В 25-230/075 на опорах	75	83	83	230	2.00	угловой
В 25-230/105 на опорах	105	113	113	230	2.00	угловой
В 25-230/105 на опорах	105	113	113	230	2.00	угловой
В 25-230/135 на опорах	135	143	143	230	2.00	угловой
В 25-25 / 050	50	110	240	25	—	прямой
В 25-25 / 080	80	140	270	25	—	прямой
В 25-25-УГЛ / 050	50	90	155	25	—	угловой
В 25-25-УГЛ / 080	80	120	185	25	—	угловой
В 25-30/040	40	84	199	30	3.00	прямой
В 25-30/060	65	112	227	30	3.00	прямой
В 25-30/070	70	115	230	30	2.50	прямой
В 25-30/100	100	146	261	30	2.00	прямой
В 25-30-УГЛ/060	60	84	142	30	3.00	угловой
В 25-30-УГЛ/085	90	112	170	30	3.00	угловой
В 25-30-УГЛ/090	90	115	173	30	2.50	угловой
В 25-30-УГЛ/120	120	146	204	30	2.00	угловой
В 25-50/050	40	84	199	50	3.00	прямой
В 25-50/060	65	112	227	50	3.00	прямой
В 25-50/065	60	78	200	50	—	прямой
В 25-50 / 070	70	110	240	50	—	прямой
В 25-50/070	70	115	230	50	2.50	прямой
В 25-50 / 100	100	140	270	50	—	прямой
В 25-50/100	100	146	261	50	2.00	прямой
В 25-50-УГЛ/065	60	84	142	50	3.00	угловой
В 25-50-УГЛ / 070	70	90	155	50	—	угловой
В 25-50-УГЛ/085	90	112	170	50	3.00	угловой
В 25-50-УГЛ/090	90	115	173	50	2.50	угловой
В 25-50-УГЛ / 100	100	120	185	50	—	угловой
В 25-50-УГЛ/100	120	146	204	50	2.00	угловой
В 25-58 / 050	50	110	200	58	—	прямой
В 25-58 / 080	80	140	230	58	—	прямой
В 25-58-УГЛ / 050	50	90	155	58	—	угловой
В 25-58-УГЛ / 080	80	120	185	58	—	угловой
В 25-80 / 070	70	110	220	80	—	прямой
В 25-80 / 100	100	140	250	80	—	прямой
В 25-80-УГЛ / 070	70	90	155	80	—	угловой
В 25-80-УГЛ / 100	100	120	185	80	—	угловой
В 25-95 / 100	100	110	—	95	—	прямой
В 25-95-УГЛ / 100	100	—	—	95	—	угловой

Прокрутите для загрузки

Серия Деформикс В 25 — 105 профилей прямого и углового исполнения с резиновым вкладышем и шириной шва от 35 до 145 мм. Семейство с тремя способами монтажа — вставным, закладным и накладным — рассчитано на широкий диапазон нагрузок: пешеходные, автомобильные вплоть до автобусов, тяжёлый грузовой транспорт свыше 12 т, грузовики от 3,5 до 12 т, лёгкий транспорт до 3,5 т и погрузчики на пневмоколёсах.

Назначение

В 25 ставят на нагруженные участки: рампы и проезды под большегрузы, зоны разворота фур, автобусные парки, магистральные проезды по территории терминала. Резиновый вкладыш гасит удар колеса и шум, а его сменность упрощает обслуживание — изношенную вставку меняют без демонтажа корпуса. За счёт 105 типоразмеров серией можно вести объект целиком, от узких цеховых швов до широких раздвижек на проездах.

Конструкция и монтаж

Несущий корпус удерживает резиновый вкладыш, который принимает вертикальную и горизонтальную подвижку. Вставной вариант монтируется в подготовленный узел, закладной — в тело стяжки при бетонировании, накладной — поверх готового покрытия, поэтому серию подбирают и под новостройку, и под реконструкцию. Все типоразмеры серии с размерами и способом монтажа приведены в таблице ниже.

Нормативная база

Швы устраивают в соответствии с СП 29.13330.2011 «Полы», транспортные нагрузки принимают по СП 20.13330.2016 «Нагрузки и воздействия», несущее основание рассчитывают по СП 63.13330.2018 «Бетонные и железобетонные конструкции».

Серия входит в раздел профили для полов с высокими нагрузками. Близкие решения — Деформикс В 46 и Деформикс В 24.
