Деформикс В 24

Описание серии

Деформикс В 24 — закладная серия из 58 профилей прямого и углового исполнения с шириной шва от 30 до 60 мм. Устанавливается в тело стяжки при бетонировании и рассчитана на грузовики от 3,5 до 12 т, лёгкий транспорт и погрузчики на пневмоколёсах.

Альбом технических решений.DWG

Технический лист серии В 24.PDF

Каталоги компании.PDF

📋Показано 30 из 58 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

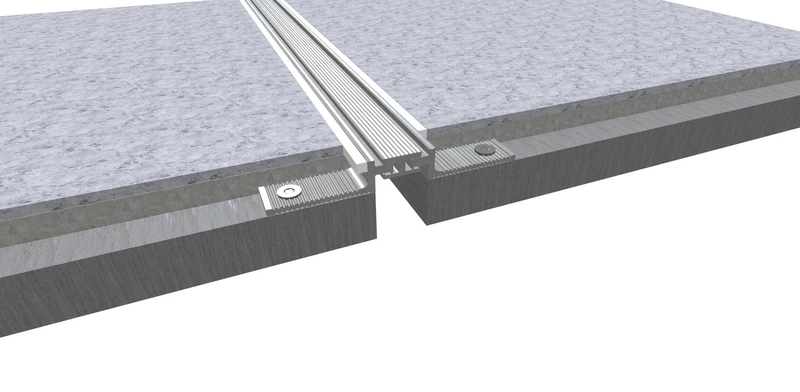

В 24-15 / 030	30	36	120	15	—	прямой

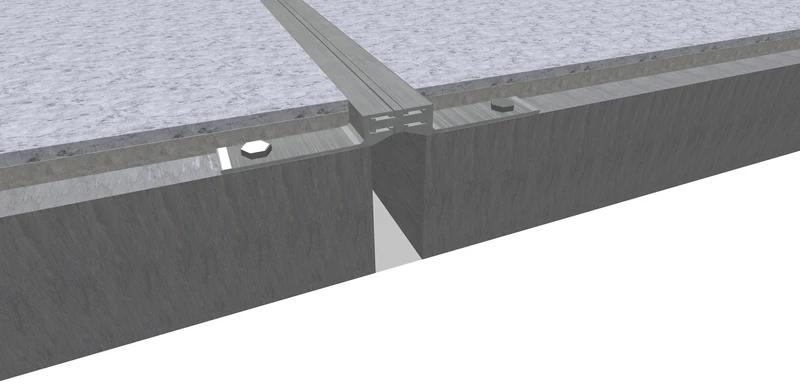

В 24-15 / 035	35	45	—	50	—	прямой
В 24-15 / 035	35	40	—	15	—	прямой
В 24-15/035	35	160	195	15	—	прямой
В 24-15 / 045	45	51	135	15	—	прямой

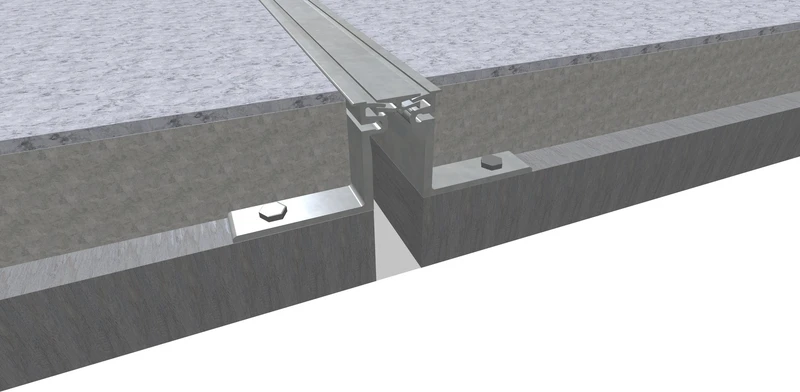

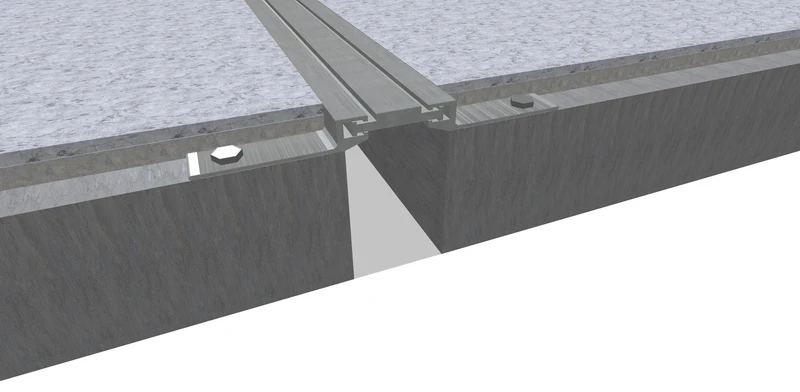

В 24-15 / 050	50	55	—	15	—	прямой
В 24-15 / 050	50	65	—	50	—	прямой
В 24-15/050	50	175	195	15	—	прямой

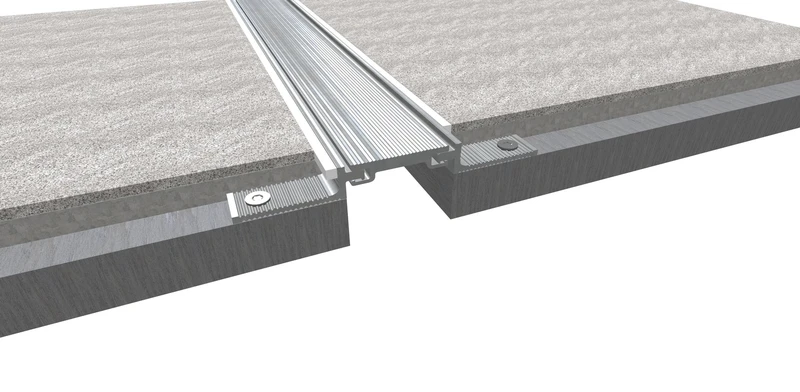

В 24-15 / 060	60	66	150	15	—	прямой

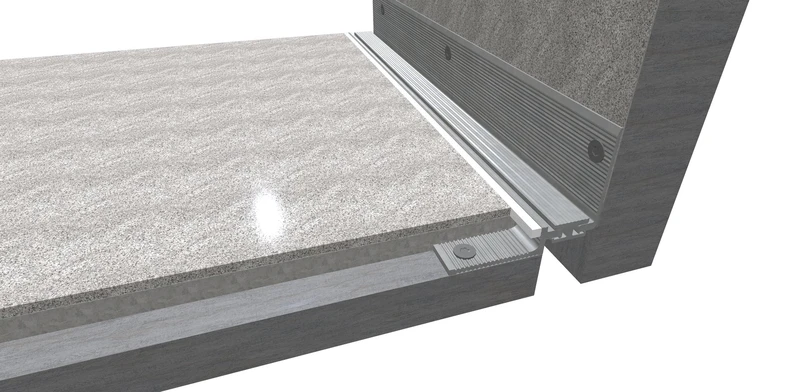

В 24-15-УГЛ / 030	30	35	77	15	—	угловой

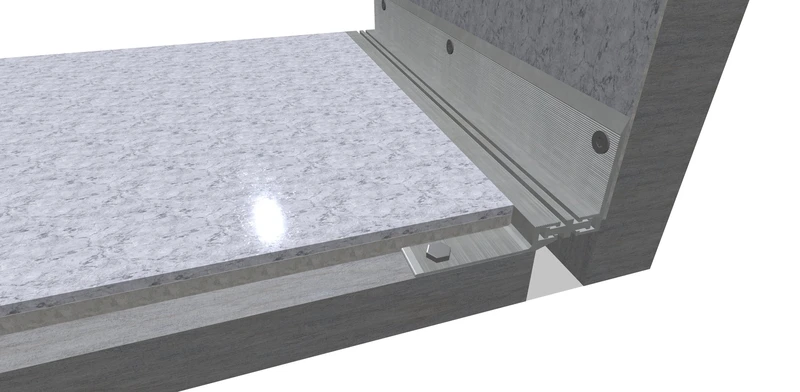

В 24-15-УГЛ / 035	35	40	—	15	—	угловой
В 24-15-УГЛ / 035	35	45	—	50	—	угловой
В 24-15-УГЛ/035	35	160	—	15	—	угловой

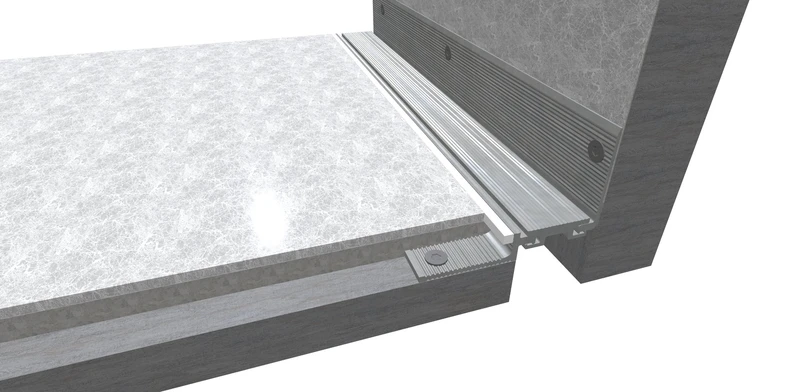

В 24-15-УГЛ / 045	45	49	91	15	—	угловой

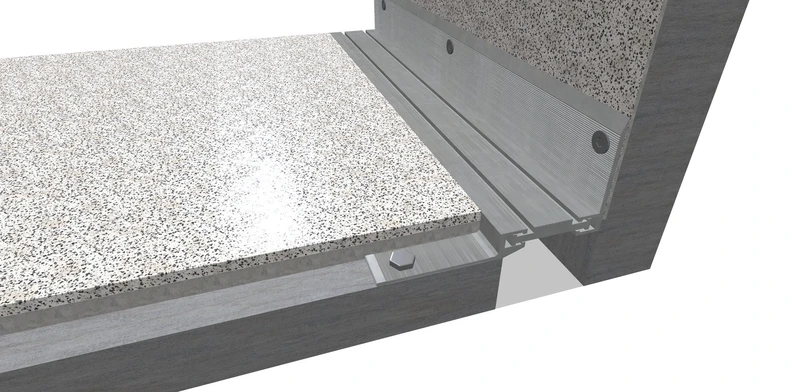

В 24-15-УГЛ / 050	50	55	—	15	—	угловой
В 24-15-УГЛ / 050	50	65	—	50	—	угловой
В 24-15-УГЛ/050	50	175	—	15	—	угловой

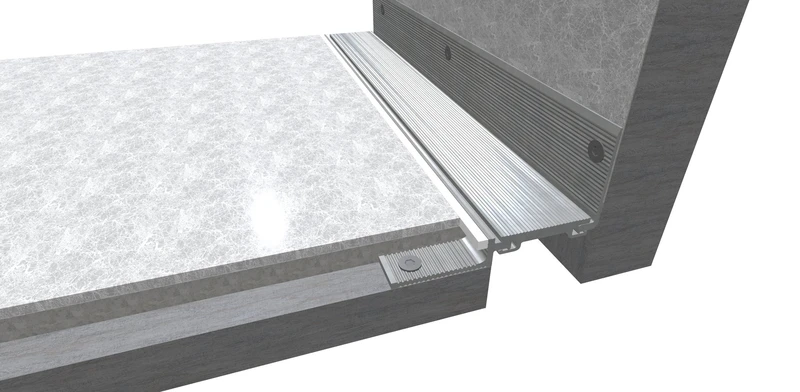

В 24-15-УГЛ / 060	60	64	107	15	—	угловой
В 24-20 / 030	30	37	120	20	—	прямой
В 24-20 / 045	45	52	135	20	—	прямой

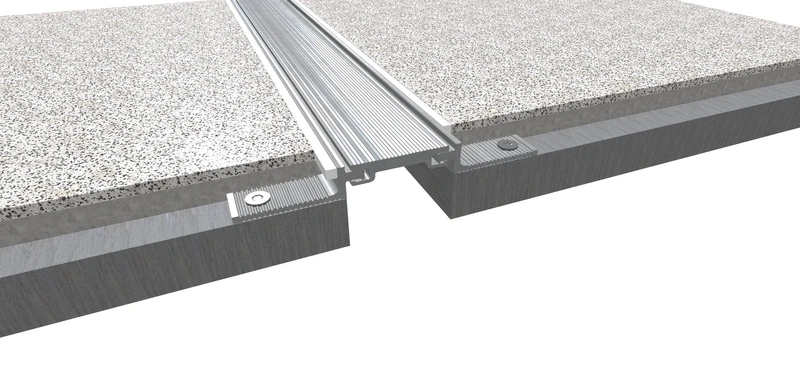

В 24-20 / 060	60	67	150	20	—	прямой

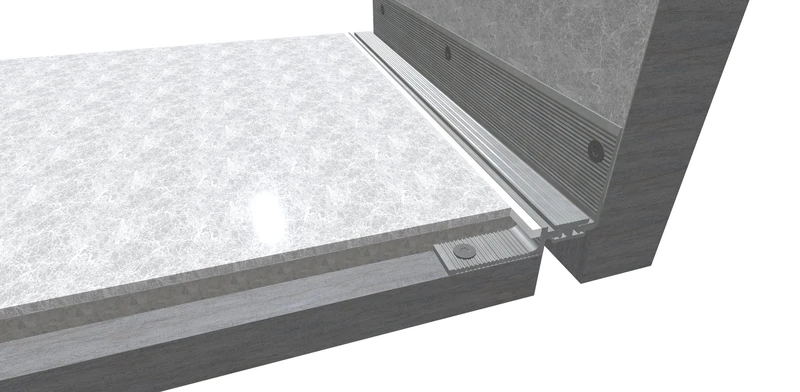

В 24-20-УГЛ / 030	30	35	77	20	—	угловой

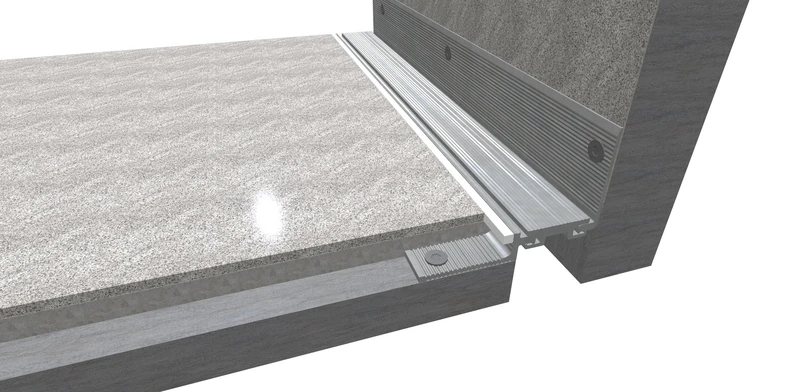

В 24-20-УГЛ / 045	45	49	91	20	—	угловой

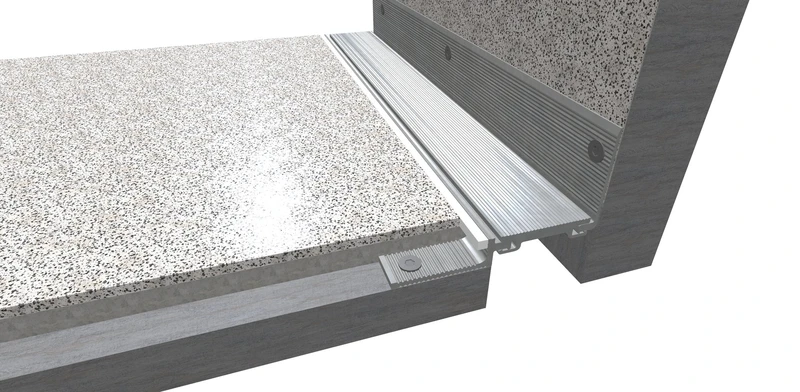

В 24-20-УГЛ / 060	60	65	107	20	—	угловой

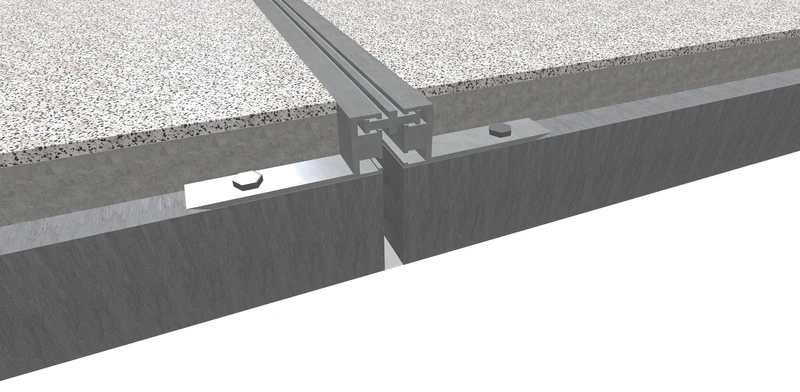

В 24-30 / 035	35	40	—	30	—	прямой
В 24-30/035	35	180	195	30	—	прямой
В 24-30 / 050	50	55	—	30	—	прямой

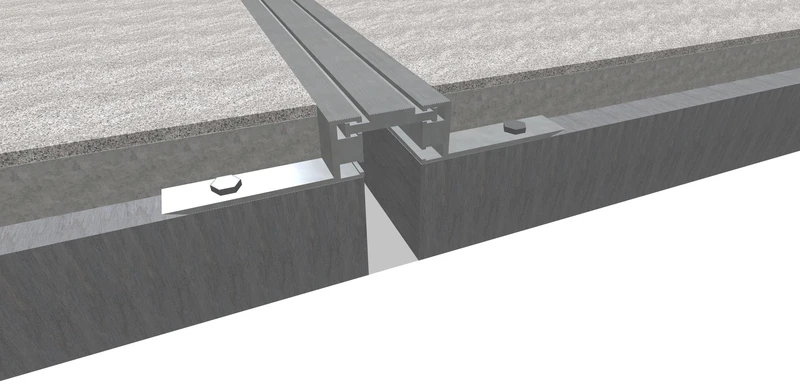

В 24-30/050	50	195	195	30	—	прямой

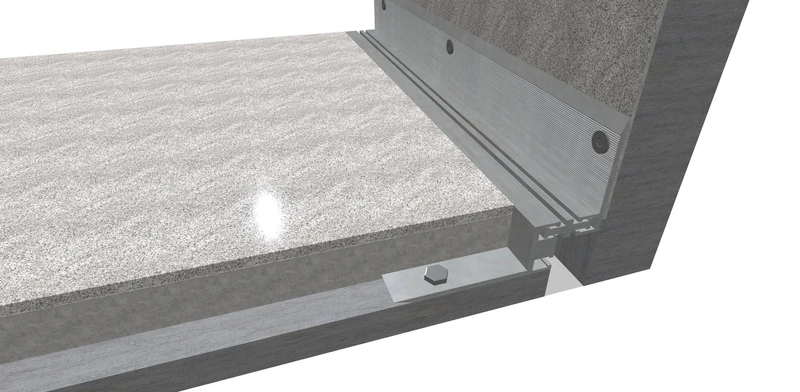

В 24-30-УГЛ / 035	35	40	—	30	—	угловой
В 24-30-УГЛ/035	35	180	—	30	—	угловой
В 24-30-УГЛ / 050	50	55	—	30	—	угловой
В 24-30-УГЛ/050	50	195	—	30	—	угловой
В 24-50 / 030	30	38	120	50	—	прямой
В 24-50 / 035	35	40	—	50	—	прямой
В 24-50/035	35	186	195	50	—	прямой
В 24-50 / 045	45	53	135	50	—	прямой
В 24-50 / 050	50	55	—	50	—	прямой
В 24-50/050	50	201	195	50	—	прямой
В 24-50 / 060	60	68	150	50	—	прямой
В 24-50-УГЛ / 030	30	35	77	50	—	угловой
В 24-50-УГЛ / 035	35	40	—	50	—	угловой
В 24-50-УГЛ/035	35	186	—	50	—	угловой
В 24-50-УГЛ / 045	45	49	91	50	—	угловой
В 24-50-УГЛ / 050	50	55	—	50	—	угловой
В 24-50-УГЛ/050	50	201	—	50	—	угловой
В 24-50-УГЛ / 060	60	66	107	50	—	угловой
В 24-60 / 035	35	40	—	60	—	прямой
В 24-60 / 050	50	55	—	60	—	прямой
В 24-60-УГЛ / 035	35	40	—	60	—	угловой
В 24-60-УГЛ / 050	50	55	—	60	—	угловой
В 24-80 / 035	35	40	—	80	—	прямой
В 24-80/035	35	186	195	80	—	прямой
В 24-80 / 050	50	55	—	80	—	прямой
В 24-80/050	50	201	195	80	—	прямой
В 24-80-УГЛ / 035	35	40	—	80	—	угловой
В 24-80-УГЛ/035	35	186	—	80	—	угловой
В 24-80-УГЛ / 050	50	55	—	80	—	угловой
В 24-80-УГЛ/050	50	201	—	80	—	угловой

Прокрутите для загрузки

Деформикс В 24 — закладная серия из 58 профилей прямого и углового исполнения с шириной шва от 30 до 60 мм. Профиль устанавливается в тело стяжки на этапе бетонирования, поэтому серия ориентирована на новое строительство, где узел деформационного шва проектируется заранее. Нагрузки — пешеходные, автомобильные, грузовые от 3,5 до 12 т, лёгкий грузовой транспорт до 3,5 т и погрузчики на пневмоколёсах.

Назначение

Закладной монтаж даёт самое надёжное соединение профиля с бетоном: анкеровка в теле плиты исключает отрыв кромочной части под колёсной нагрузкой. Такое решение выбирают для полов новых распределительных центров, цехов и складов, которые сразу проектируют под интенсивный внутренний транспорт. 58 типоразмеров закрывают весь узкий диапазон 30–60 мм с шагом под конкретное раскрытие.

Конструкция и монтаж

Корпус профиля с анкерами устанавливают в опалубку до заливки, бетон схватывает профиль по обеим сторонам шва, а сменный вкладыш ставится после набора прочности. Прямые исполнения ведут основные линии, угловые собирают переломы и примыкания. Полный список типоразмеров серии — в таблице ниже.

Нормативная база

Устройство швов ведут по СП 29.13330.2011 «Полы» — шов пола совмещают со швом основания и заполняют эластичным составом; основание рассчитывают по СП 63.13330.2018.

Серия относится к разделу профили для полов с высокими нагрузками. Для транспортных нагрузок вплоть до автобусов подойдёт Деформикс В 25, а для накладного ремонта узких швов — Деформикс В 23. Если нагрузка на пол умеренная, посмотрите профили для полов с низкими нагрузками.
