По назначению

Температурные швы — компенсируют расширение и сжатие материалов при изменении температуры. Обязательны для зданий длиной более 50 м.

Усадочные швы — контролируют образование трещин при усадке бетона. Нарезаются в стяжках и плитах.

Осадочные швы — разделяют части здания с разной нагрузкой на фундамент.

Сейсмические швы — обеспечивают независимое перемещение частей здания при землетрясении.

Конструкционные швы — образуются при поэтапной заливке бетона.

По расположению

• Швы в полах
• Швы в стенах
• Швы в потолках
• Швы на фасадах
• Швы на кровлях

Проектирование деформационных швов

Определение расположения

Швы размещают:

• По осям несущих конструкций (колонн, стен)
• В местах изменения высоты или конфигурации здания
• При переходе от старой части к пристройке
• С определённым шагом в зависимости от типа конструкции

Расчёт шага швов

Тип конструкции	Отапливаемое здание	Неотапливаемое
Бетонные полы	30–36 м	18–24 м
Кирпичные стены	50–60 м	35–40 м
Железобетонные каркасы	50–60 м	30–40 м
Кровли	40–60 м	20–30 м

Определение ширины шва

Ширина шва рассчитывается по формуле:

[ A = \alpha \cdot L \cdot \Delta T + 10 \text{ мм} ]

Где:

• (\alpha) — коэффициент линейного расширения материала
• (L) — расстояние между швами
• (\Delta T) — расчётный перепад температур
• 10 мм — запас на монтаж

Для бетона при (L = 30) м и (\Delta T = 50°C):
[ A = 0,00001 \cdot 30000 \cdot 50 + 10 = 25 \text{ мм} ]

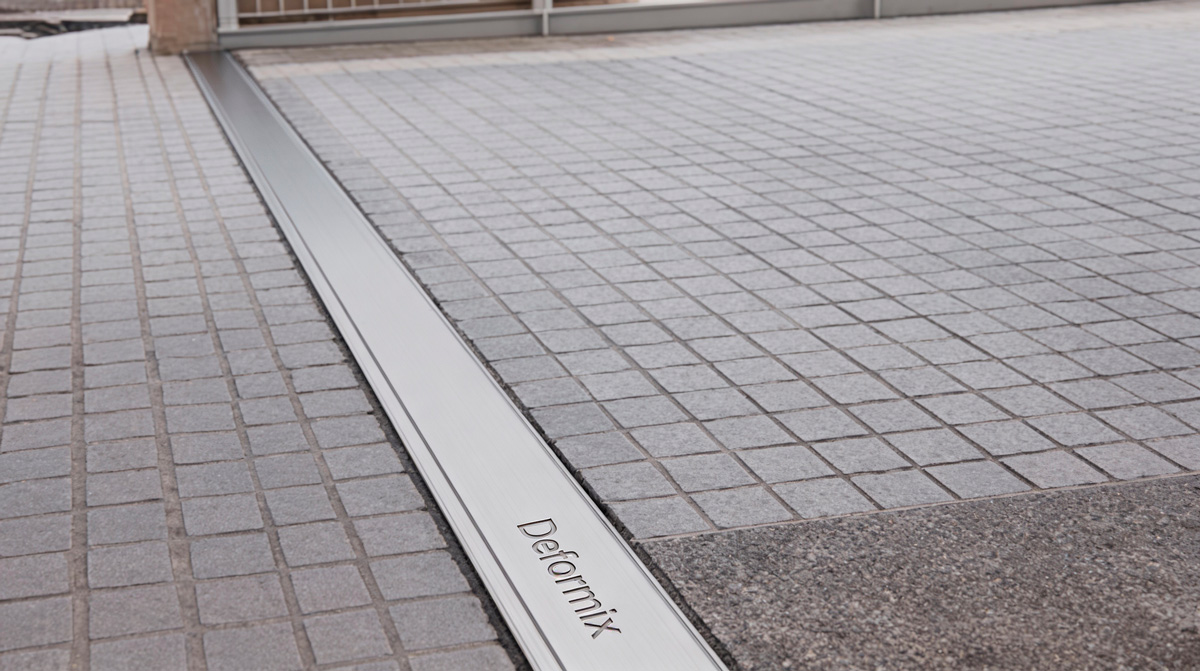

Этапы устройства деформационных швов в полах

Этап 1: Подготовка основания

1. Уплотнение грунта или устройство подстилающего слоя
2. Укладка гидроизоляции (при необходимости)
3. Монтаж теплоизоляции (при необходимости)
4. Установка арматурного каркаса

Этап 2: Разметка швов

1. Нанесение осей швов согласно проекту
2. Проверка расстояний и углов
3. Маркировка положения профилей

Этап 3: Установка профилей (закладной монтаж)

Для профилей Deformix серий Н 21, Н 44, В 25:

1. Установка профиля на временных опорах (кронштейнах)
2. Выравнивание по уровню с учётом толщины финишного покрытия
3. Фиксация анкерных элементов к арматурному каркасу
4. Проверка положения перед бетонированием
5. Защита компенсатора от попадания бетона (плёнка, скотч)

Этап 4: Бетонирование

1. Заливка бетона с обеих сторон профиля одновременно
2. Уплотнение вибратором без контакта с профилем
3. Заглаживание поверхности
4. Уход за бетоном (увлажнение, укрытие)

Этап 5: Финишные работы

1. Удаление защитной плёнки с компенсатора
2. Снятие временных креплений
3. Проверка работоспособности шва
4. Устройство финишного покрытия (при необходимости)

Устройство швов в стенах и фасадах

Закладной монтаж (серии С 35, С 20)

1. Установка профиля до штукатурки или облицовки
2. Крепление к основанию дюбелями
3. Нанесение штукатурного слоя до профиля
4. Финишная отделка

Вставной монтаж (серия С 21)

1. Формирование шва в кладке или бетоне
2. Подготовка кромок (выравнивание, очистка)
3. Установка направляющих (при необходимости)
4. Вставка компенсатора
5. Герметизация примыканий

Накладной монтаж (серии С 35-0, С 13)

1. Очистка поверхности вдоль шва
2. Разметка положения профиля
3. Сверление отверстий под крепёж
4. Установка дюбелей
5. Крепление профиля саморезами
6. Герметизация по периметру
