Деформикс Н 44 — компактная серия из 63 профиля со средним диапазоном шва от 55 до 140 мм. Алюминиевая несущая часть, прямое и угловое исполнения, закладной и накладной монтаж.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|
| Н 44-0 / 080 | 80–100 | — | — | 0 | — | прямой | |

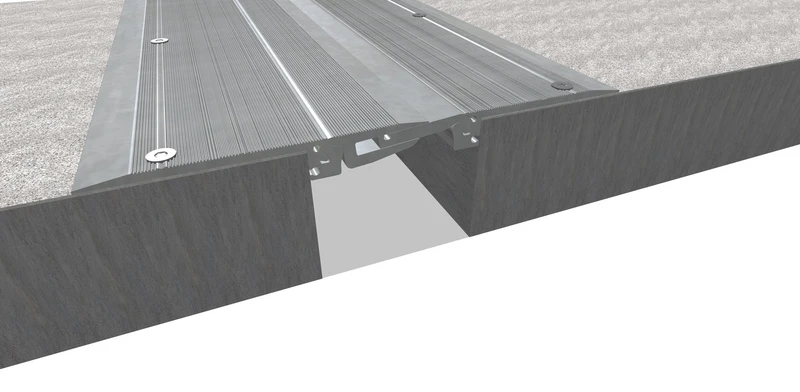

 | Н 44-0/085 | 85 | 255 | 255 | 0 | 2.00 | прямой |

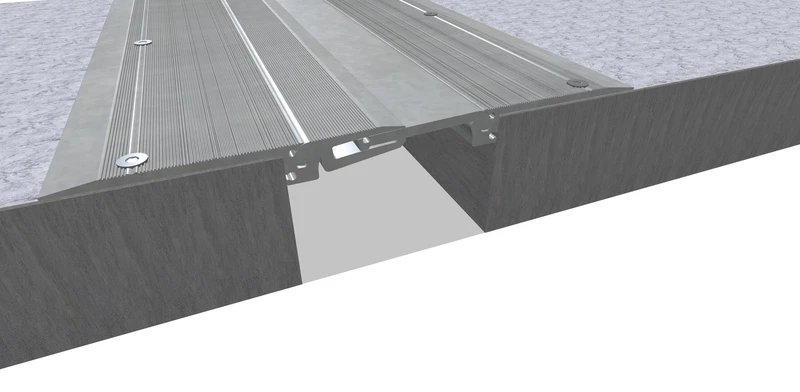

 | Н 44-0/105 | 105 | 275 | 275 | 0 | 1.40 | прямой |

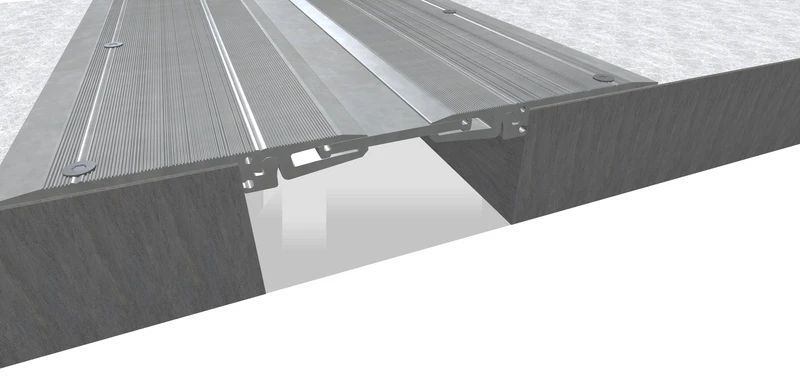

 | Н 44-0/140 | 140 | 310 | 310 | 0 | 1.00 | прямой |

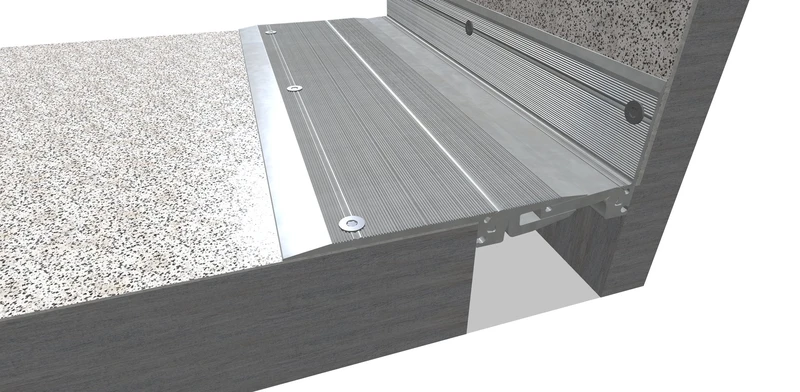

 | Н 44-0-УГЛ/085 | 85 | 170 | 170 | 0 | 2.00 | угловой |

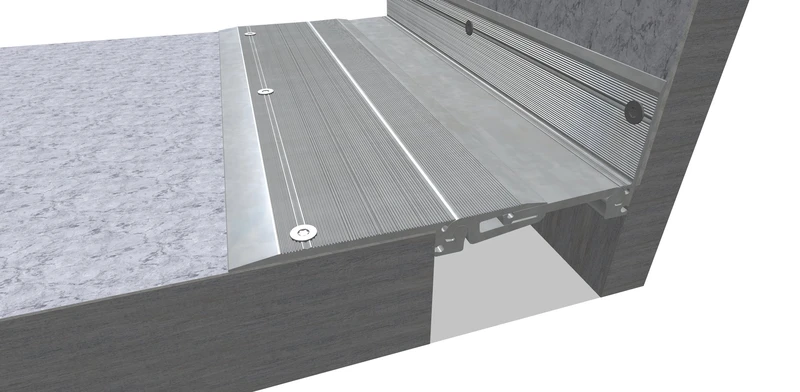

 | Н 44-0-УГЛ/105 | 105 | 190 | 190 | 0 | 1.40 | угловой |

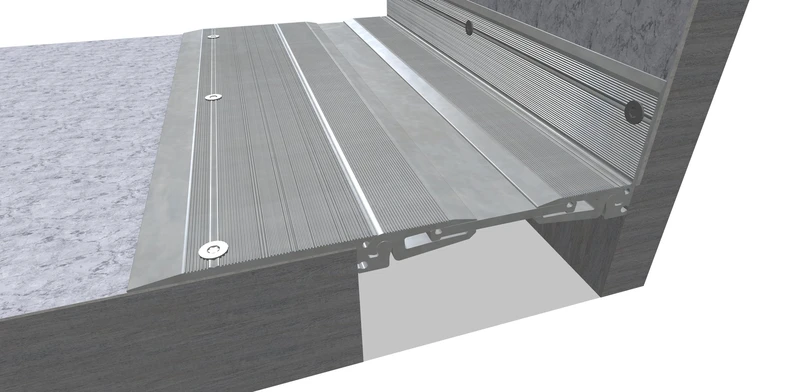

 | Н 44-0-УГЛ/140 | 140 | 225 | 225 | 0 | 1.00 | угловой |
 | Н 44-120/075 на опорах | 75 | 83 | 83 | 120 | 1.00 | угловой |

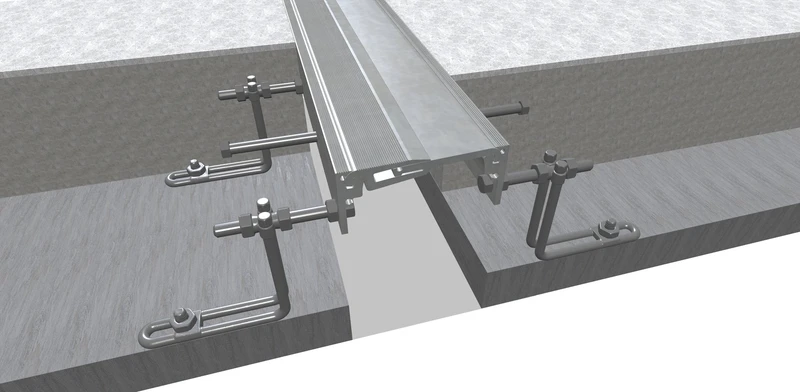

 | Н 44-120/095 на опорах | 95 | 103 | 103 | 120 | 1.00 | угловой |
 | Н 44-120/130 на опорах | 130 | 138 | 138 | 120 | 1.00 | угловой |

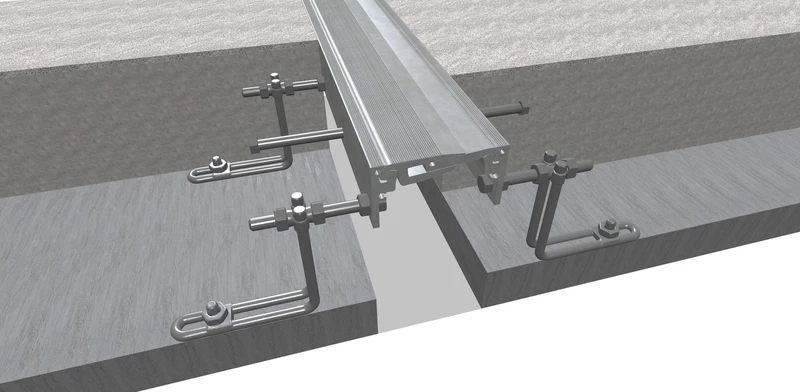

 | Н 44-145/075 на опорах | 75 | 83 | 83 | 145 | 1.00 | угловой |
 | Н 44-145/095 на опорах | 95 | 103 | 103 | 145 | 1.00 | угловой |
 | Н 44-145/130 на опорах | 130 | 138 | 138 | 145 | 1.00 | угловой |

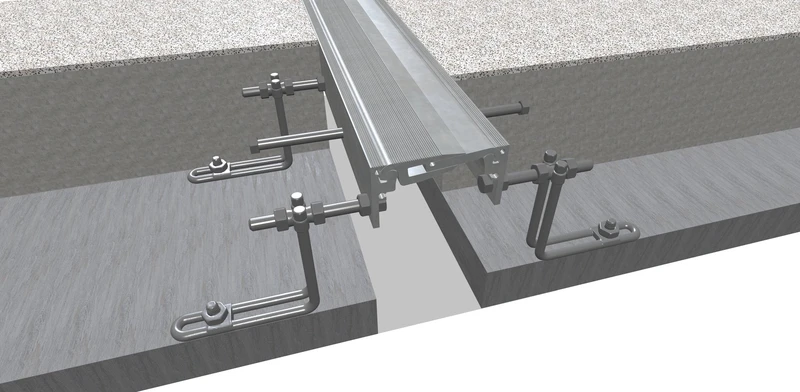

 | Н 44-165/075 на опорах | 75 | 83 | 83 | 165 | 1.00 | угловой |

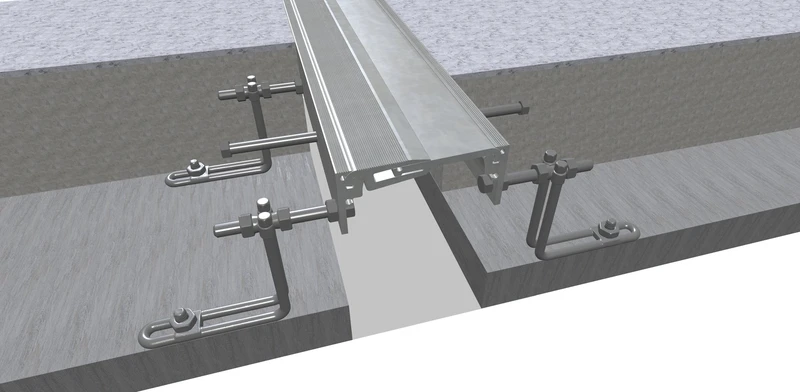

 | Н 44-165/095 на опорах | 95 | 103 | 103 | 165 | 1.00 | угловой |
 | Н 44-165/130 на опорах | 130 | 138 | 138 | 165 | 1.00 | угловой |

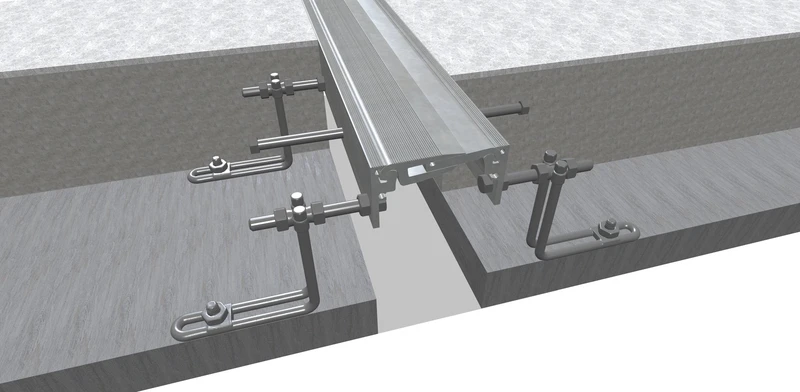

 | Н 44-190/075 на опорах | 75 | 83 | 83 | 190 | 1.00 | угловой |
 | Н 44-190/095 на опорах | 95 | 103 | 103 | 190 | 1.00 | угловой |

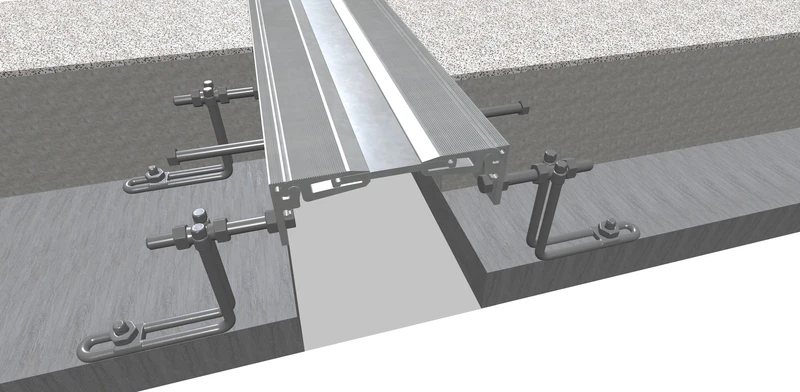

 | Н 44-190/130 на опорах | 130 | 138 | 138 | 190 | 1.00 | угловой |
 | Н 44-220/075 на опорах | 75 | 83 | 83 | 220 | 1.00 | угловой |

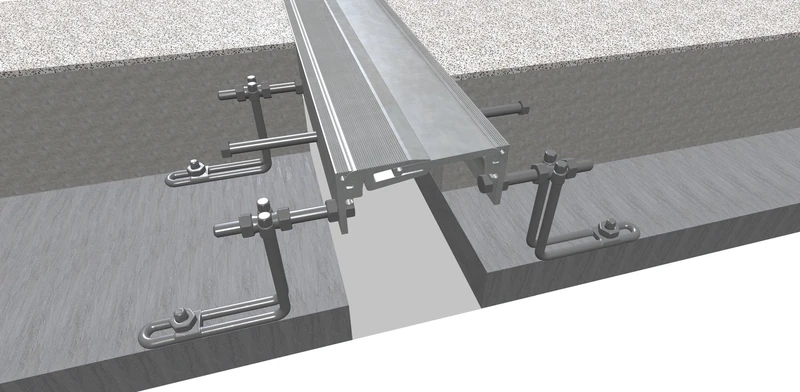

 | Н 44-220/095 на опорах | 95 | 103 | 103 | 220 | 1.00 | угловой |

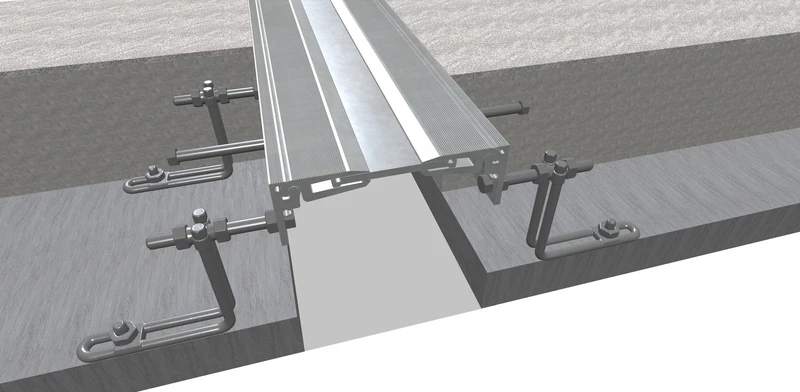

 | Н 44-220/130 на опорах | 130 | 138 | 138 | 220 | 1.00 | угловой |

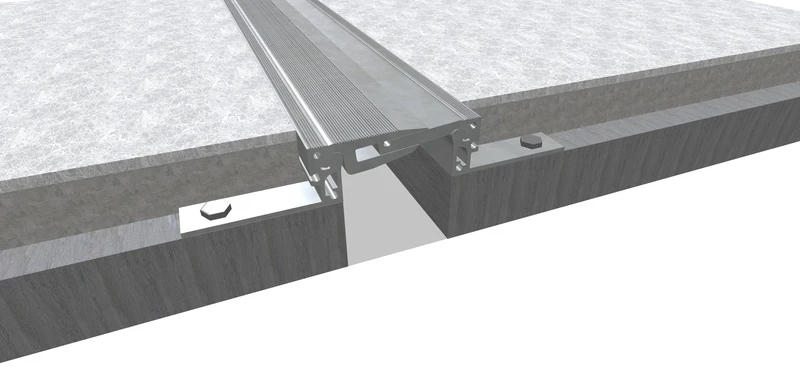

 | Н 44-30/055 | 55 | 83 | 195 | 30 | 2.00 | прямой |

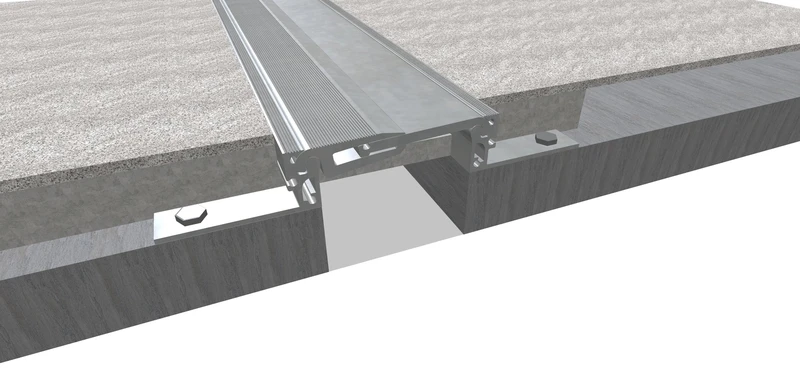

 | Н 44-30/075 | 75 | 103 | 215 | 30 | 1.40 | прямой |

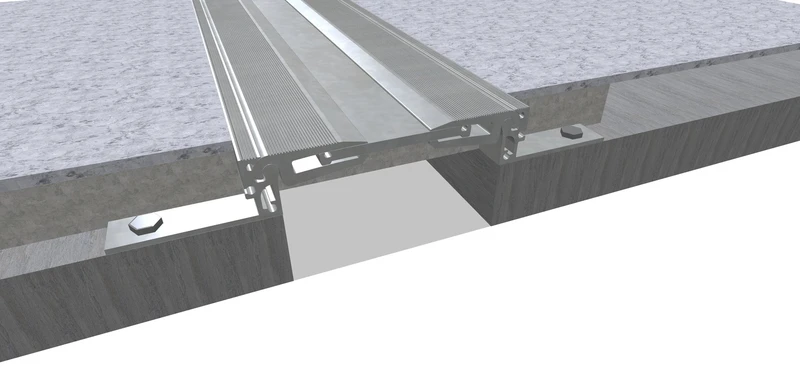

 | Н 44-30/110 | 110 | 138 | 250 | 30 | 1.00 | прямой |

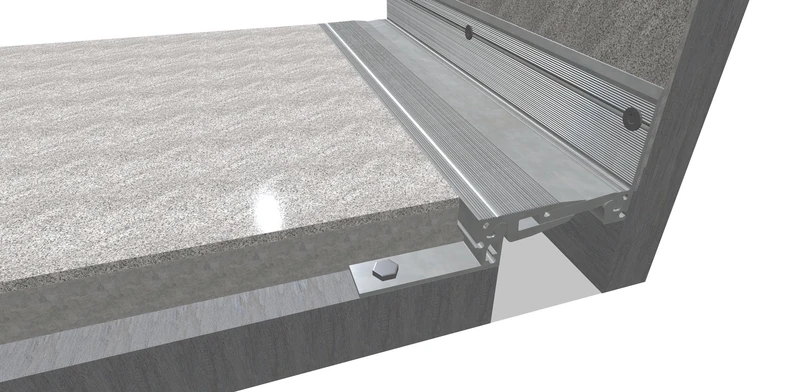

 | Н 44-30-УГЛ/070 | 70 | 83 | 140 | 30 | 2.00 | угловой |

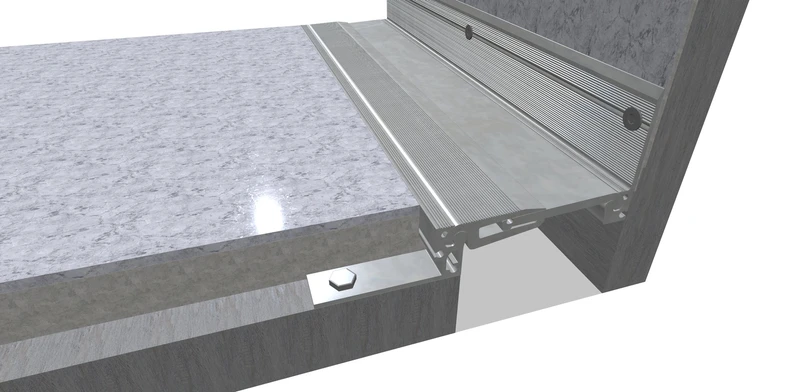

 | Н 44-30-УГЛ/090 | 90 | 103 | 160 | 30 | 1.40 | угловой |

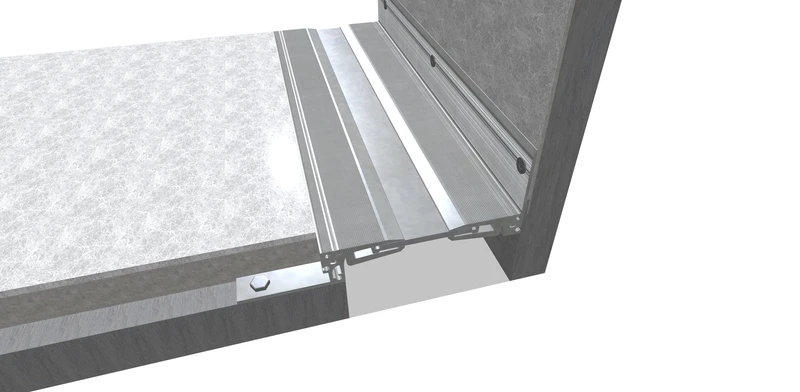

 | Н 44-30-УГЛ/125 | 125 | 138 | 195 | 30 | 1.00 | угловой |
| Н 44-40 / 060 | 60–80 | — | — | 40 | — | прямой | |

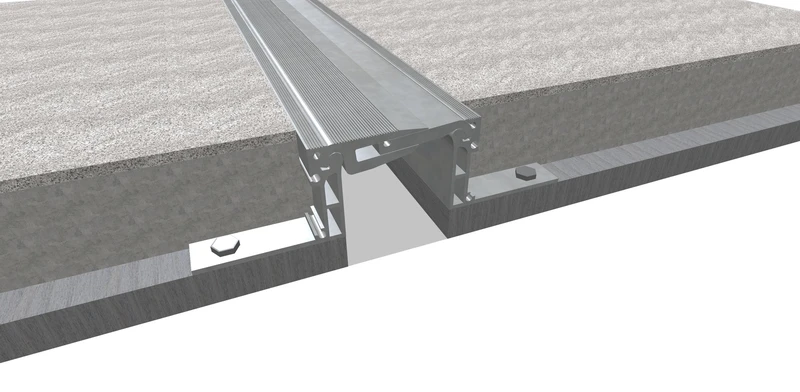

 | Н 44-50/055 | 55 | 83 | 195 | 50 | 2.00 | прямой |
| Н 44-50/075 | 75 | 103 | 215 | 50 | 1.40 | прямой | |
| Н 44-50/110 | 110 | 138 | 250 | 50 | 1.00 | прямой | |
| Н 44-50-УГЛ/070 | 70 | 83 | 140 | 50 | 2.00 | угловой | |
| Н 44-50-УГЛ/070 | 70 | 83 | 140 | 50 | 2.00 | угловой | |
| Н 44-50-УГЛ/090 | 90 | 103 | 160 | 50 | 1.40 | угловой | |
| Н 44-50-УГЛ/090 | 90 | 103 | 160 | 50 | 1.40 | угловой | |
| Н 44-50-УГЛ/125 | 125 | 138 | 195 | 50 | 1.00 | угловой | |
| Н 44-50-УГЛ/125 | 125 | 138 | 195 | 50 | 1.00 | угловой | |
| Н 44-60 / 060 | 60–80 | — | — | 60 | — | прямой | |
| Н 44-(60-260)/085 | 85 | 85 | 85 | 0 | 1.00 | угловой | |
| Н 44-(60-260)/105 | 105 | 105 | 105 | 0 | 1.00 | угловой | |
| Н 44-(60-260)/140 | 140 | 140 | 140 | 0 | 1.00 | угловой | |
| Н 44-70/055 | 55 | 83 | 195 | 70 | 2.00 | прямой | |
| Н 44-70/075 | 75 | 103 | 215 | 70 | 1.40 | прямой | |
| Н 44-70/110 | 110 | 138 | 250 | 70 | 1.00 | прямой | |
| Н 44-70-УГЛ/070 | 70 | 83 | 140 | 70 | 2.00 | угловой | |
| Н 44-70-УГЛ/070 | 70 | 83 | 140 | 70 | 2.00 | угловой | |
| Н 44-70-УГЛ/090 | 90 | 103 | 160 | 70 | 1.40 | угловой | |
| Н 44-70-УГЛ/090 | 90 | 103 | 160 | 70 | 1.40 | угловой | |
| Н 44-70-УГЛ/125 | 125 | 138 | 195 | 70 | 1.00 | угловой | |
| Н 44-70-УГЛ/125 | 125 | 138 | 195 | 70 | 1.00 | угловой | |
| Н 44-85/055 | 55 | 83 | 195 | 85 | 2.00 | прямой | |
| Н 44-85/075 | 75 | 103 | 215 | 85 | 1.40 | прямой | |
| Н 44-85/110 | 110 | 138 | 250 | 85 | 1.00 | прямой | |
| Н 44-85-УГЛ/070 | 70 | 83 | 140 | 85 | 2.00 | угловой | |
| Н 44-85-УГЛ/070 | 70 | 83 | 140 | 85 | 2.00 | угловой | |
| Н 44-85-УГЛ/090 | 90 | 103 | 160 | 85 | 1.40 | угловой | |
| Н 44-85-УГЛ/090 | 90 | 103 | 160 | 85 | 1.40 | угловой | |
| Н 44-85-УГЛ/125 | 125 | 138 | 195 | 85 | 1.00 | угловой | |
| Н 44-85-УГЛ/125 | 125 | 138 | 195 | 85 | 1.00 | угловой | |
| Н 44-95/075 на опорах | 75 | 83 | 83 | 95 | 1.00 | угловой | |
| Н 44-95/095 на опорах | 95 | 103 | 103 | 95 | 1.00 | угловой | |
| Н 44-95/130 на опорах | 130 | 138 | 138 | 95 | 1.00 | угловой |
Деформикс Н 44 — компактная серия из 63 профилей прямого и углового исполнения с предсказуемым, средним диапазоном шва: от 55 до 140 мм. Это тот случай, когда проектировщику не нужен весь разброс ширин, а важна точная перекрываемая величина под типовой шов. Несущая часть — алюминий; доступны закладной и накладной способы монтажа.
Умеренная ширина шва характерна для реконструируемых полов административных зданий, коридоров и рекреаций учреждений образования и здравоохранения, офисных этажей и подсобных зон общественных зданий. Здесь смещения основания невелики и стабильны, поэтому серия с ограниченным диапазоном перекрывает шов без запаса «на всякий случай» и обходится дешевле универсальных линеек.
Закладной вариант заводят в стяжку по кромкам шва до заливки, накладной ставят на готовое покрытие анкерным крепежом — второй способ выручает, когда полы уже сданы и вскрывать их нельзя. Угловые модификации отрабатывают шов на поворотах и примыканиях. Все типоразмеры серии с точными посадочными размерами собраны в таблице ниже.
Устройство шва ведут по СП 29.13330.2011 «Полы» — с совмещением шва покрытия и основания и заполнением эластичным полимерным составом; нагрузки учитывают по СП 20.13330.2016 «Нагрузки и воздействия».
Серия входит в раздел профили для полов с низкими нагрузками. Для более широких швов подойдёт Деформикс Н 41, а если монтаж только закладной — обратите внимание на Деформикс Н 50.
