Деформикс Н 50 — серия из 24 закладных профиля прямого и углового исполнения для швов шириной от 30 до 120 мм. Профиль заливается в стяжку и становится частью конструкции пола.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|

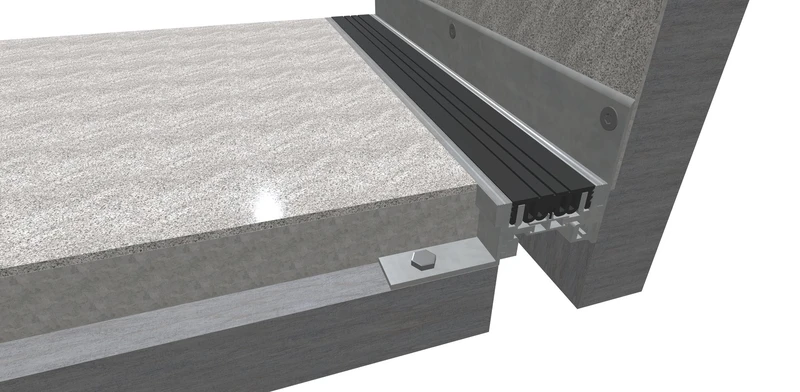

 | Н 50-31-УГЛ / 115 | 50 | 62 | — | 36 | 0.30 | угловой |
 | Н 50-36 / 050 | 50 | 62 | — | 36 | 0.30 | прямой |

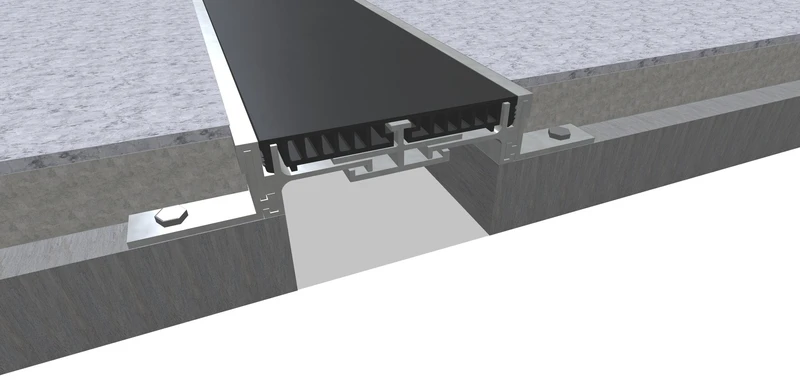

 | Н 50-36 / 115 | 100–120 | 128 | — | 36 | 0.30 | прямой |
| Н 50-36 / 35 | 30–35 | 62 | — | 36 | 0.30 | прямой | |
| Н 50-36 / 55 | 50–55 | 82 | — | 36 | 0.30 | прямой | |

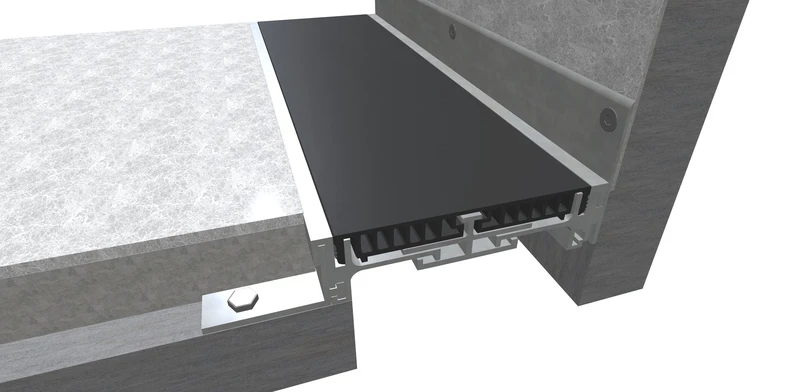

 | Н 50-36-УГЛ / 115 | 100–120 | 128 | — | 36 | 0.30 | угловой |
| Н 50-36-УГЛ / 35 | 30–35 | 62 | — | 36 | 0.30 | угловой | |
| Н 50-36-УГЛ / 55 | 50–55 | 82 | — | 36 | 0.30 | угловой | |

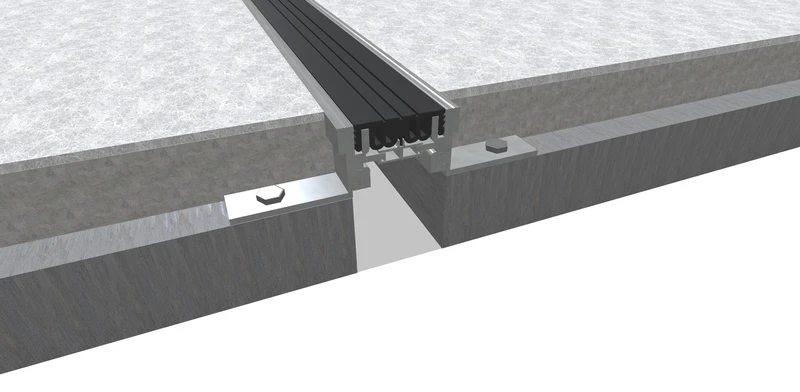

 | Н 50-51 / 050 | 50 | 62 | — | 51 | 0.30 | прямой |

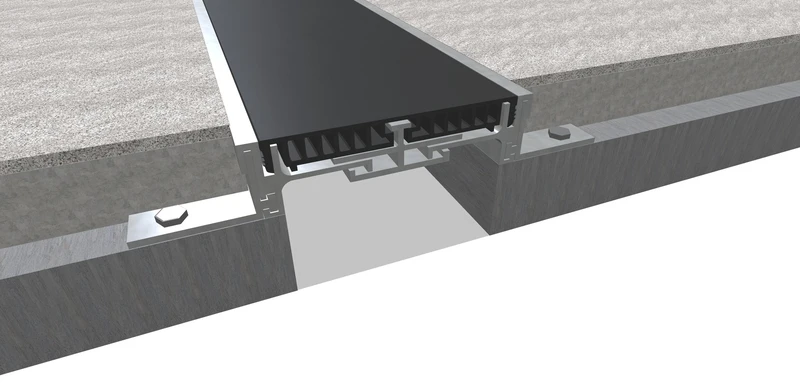

 | Н 50-51 / 115 | 100–120 | 128 | — | 51 | 0.30 | прямой |
| Н 50-51 / 35 | 30–35 | 62 | — | 51 | 0.30 | прямой | |
| Н 50-51 / 55 | 50–55 | 82 | — | 51 | 0.30 | прямой | |
 | Н 50-51-УГЛ / 115 | 100–120 | 128 | — | 51 | 0.30 | угловой |

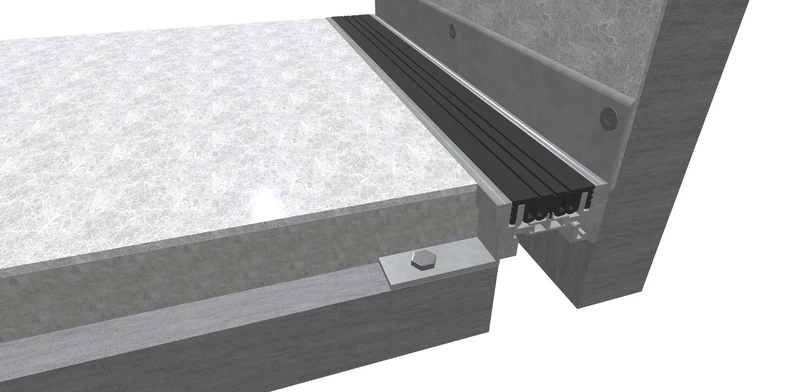

 | Н 50-51-УГЛ / 115 | 50 | 62 | — | 51 | 0.30 | угловой |
| Н 50-51-УГЛ / 35 | 30–35 | 62 | — | 51 | 0.30 | угловой | |
| Н 50-51-УГЛ / 55 | 50–55 | 82 | — | 51 | 0.30 | угловой | |

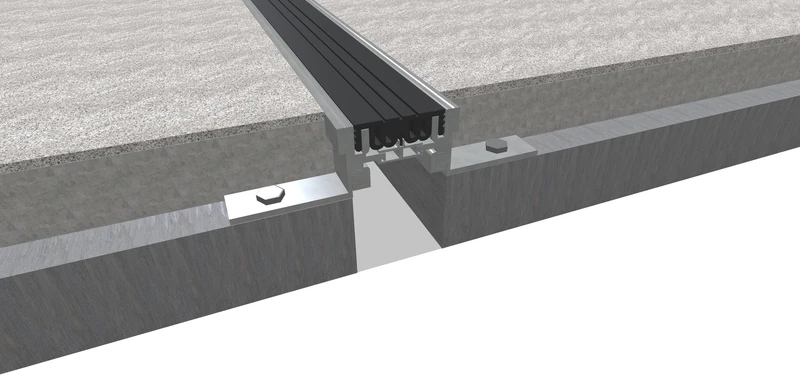

 | Н 50-97 / 050 | 50 | 62 | — | 97 | 0.30 | прямой |
 | Н 50-97 / 115 | 100–120 | 128 | — | 97 | 0.30 | прямой |
| Н 50-97 / 35 | 30–35 | 62 | — | 97 | 0.30 | прямой | |
| Н 50-97 / 55 | 50–55 | 82 | — | 97 | 0.30 | прямой | |

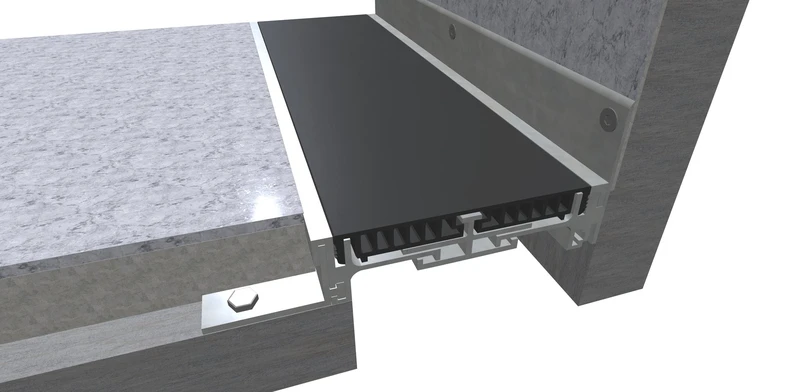

 | Н 50-97-УГЛ / 115 | 100–120 | 128 | — | 97 | 0.30 | угловой |
 | Н 50-97-УГЛ / 115 | 50 | 62 | — | 97 | 0.30 | угловой |
| Н 50-97-УГЛ / 35 | 30–35 | 62 | — | 97 | 0.30 | угловой | |
| Н 50-97-УГЛ / 55 | 50–55 | 82 | — | 97 | 0.30 | угловой |
Деформикс Н 50 — серия из 24 закладных профилей прямого и углового исполнения для швов шириной от 30 до 120 мм. Линейка ориентирована на установку в теле стяжки на этапе бетонирования: профиль становится частью конструкции пола, а видимая часть остаётся минимальной.
Закладной монтаж уместен там, где пол устраивают с нуля и шов можно спланировать заранее: полы жилых зданий, нижние и подземные уровни паркингов, технические и вспомогательные помещения. Небольшой диапазон ширины отвечает температурным и небольшим осадочным подвижкам основания в пределах пешеходной зоны; угловые модификации закрывают шов на поворотах планировки.
Рамки профиля выставляют по кромкам шва и заливают вместе с покрытием — после схватывания бетона кромки надёжно заанкерены в стяжке, а поверхность получается ровной, без выступающих накладок. Такой узел проще в уборке и меньше собирает нагрузку на крепёж по сравнению с накладным. Типоразмеры и посадочные высоты серии указаны в таблице ниже.
Шаг и расположение швов назначают по СП 29.13330.2011 «Полы»: швы пола совмещают со швами основания и заполняют эластичным составом; для тонких монолитных покрытий в помещениях с колебаниями температуры предусматривают дополнительные швы. Нагрузки — по СП 20.13330.2016.
Раздел серии — профили для полов с низкими нагрузками. Если требуется и накладной монтаж, посмотрите Деформикс Н 44; для реконструкции поверх готового пола — Деформикс Н 53.
