Деформикс Н 41

Описание серии

Деформикс Н 41 — самая обширная линейка раздела: 572 типоразмера с алюминиевой несущей частью. Ширина шва от 25 до 385 мм, прямое и угловое исполнения, закладной и накладной монтаж.

Альбом технических решений.DWG

Технический лист серии Н 41.PDF

Каталоги компании.PDF

📋Показано 30 из 572 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

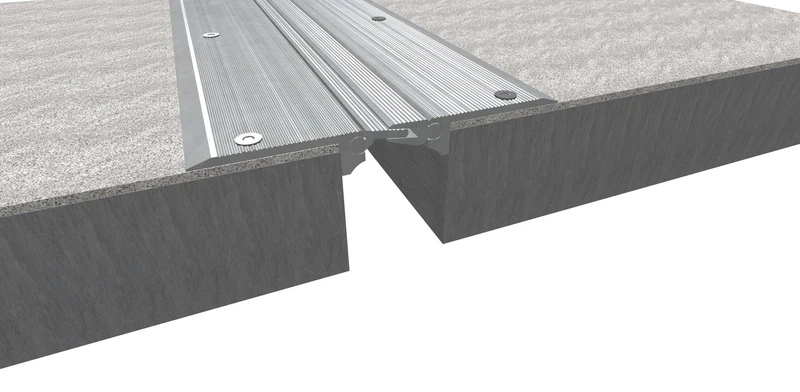

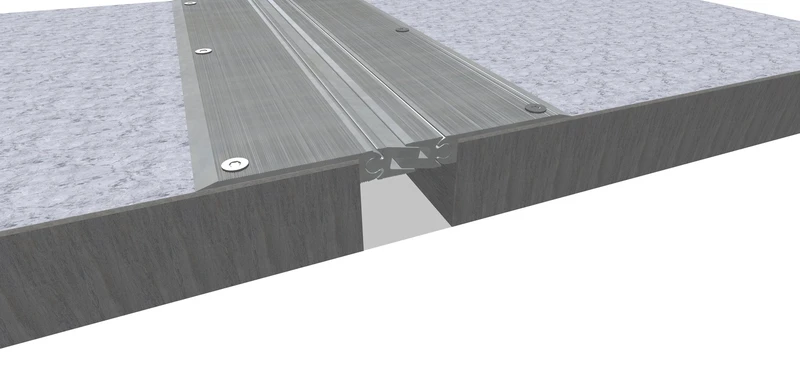

Н 41-0 / 050	50	220	—	0	0.30	прямой
Н 41-0 / 050	50	175	175	0	—	прямой
Н 41-0/050	50	182	182	0	—	прямой
Н 41-0/050	50	185	185	0	—	прямой

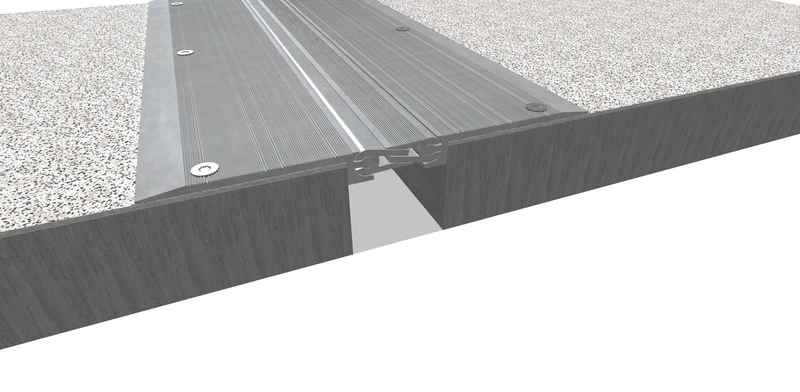

Н 41-0/055	55	225	225	0	0.35	прямой

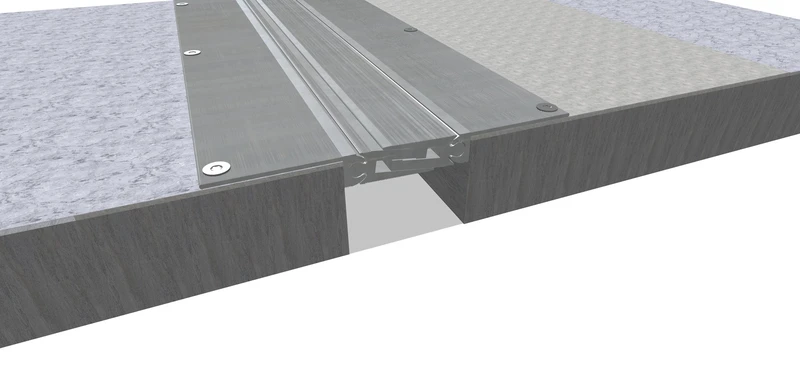

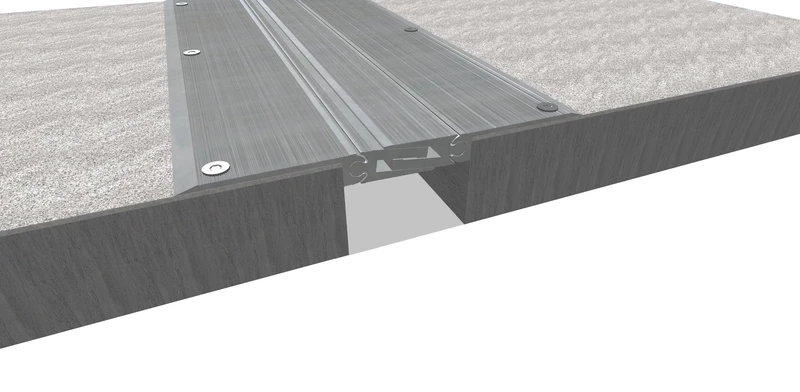

Н 41-0/065	65	200	200	0	—	прямой
Н 41-0/065	65	197	197	0	—	прямой

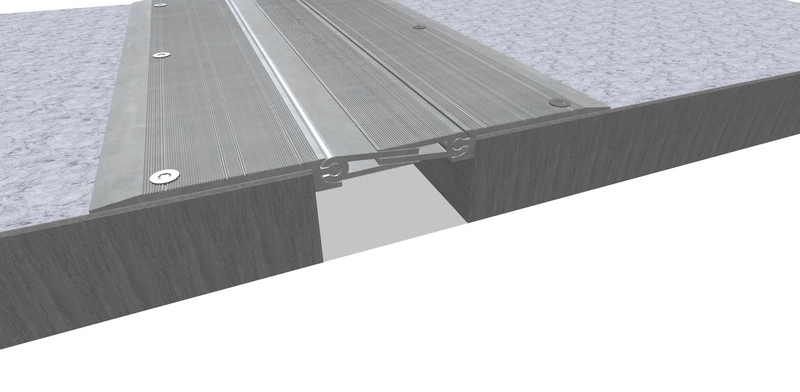

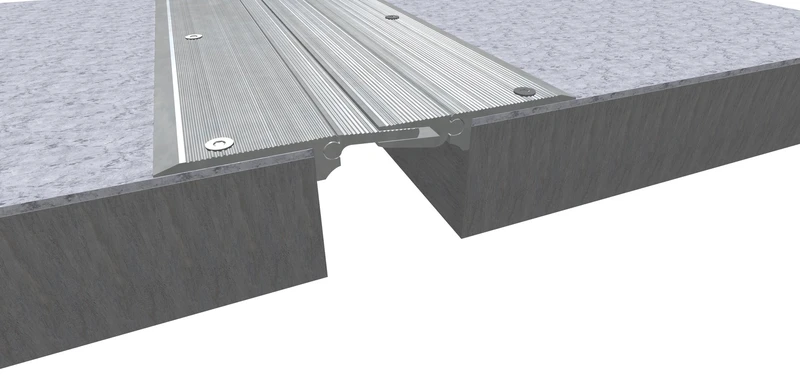

Н 41-0 / 075	75	200	200	0	—	прямой
Н 41-0/075	75	245	245	0	0.25	прямой

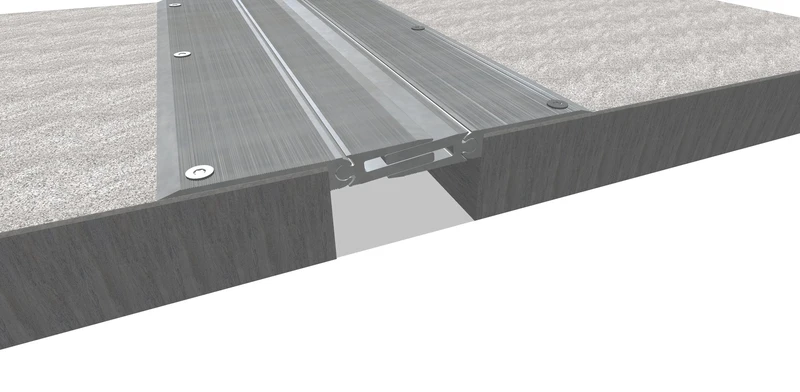

Н 41-0 / 080	80	250	—	0	0.30	прямой

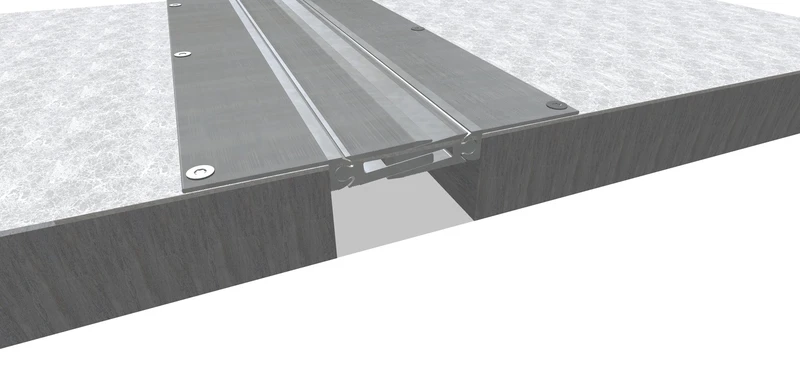

Н 41-0/080	80	212	212	0	—	прямой
Н 41-0/080	80	215	215	0	—	прямой

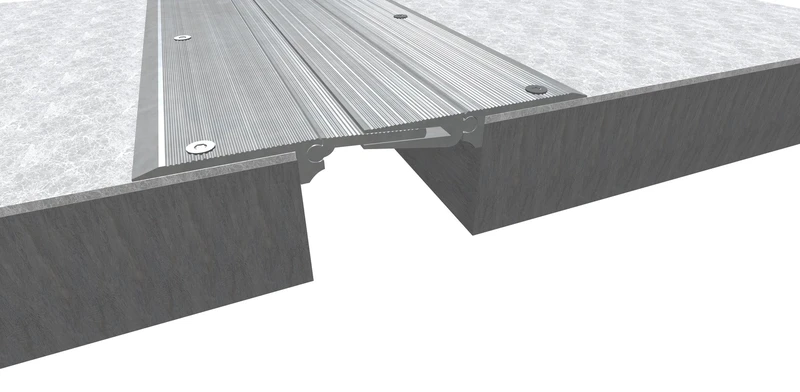

Н 41-0 / 090	90	215	215	0	—	прямой

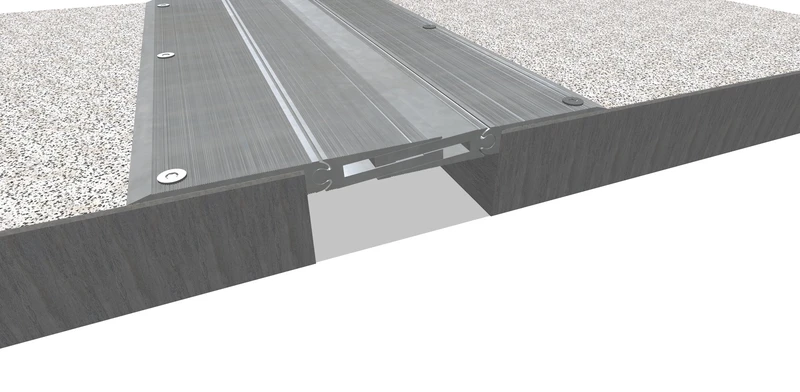

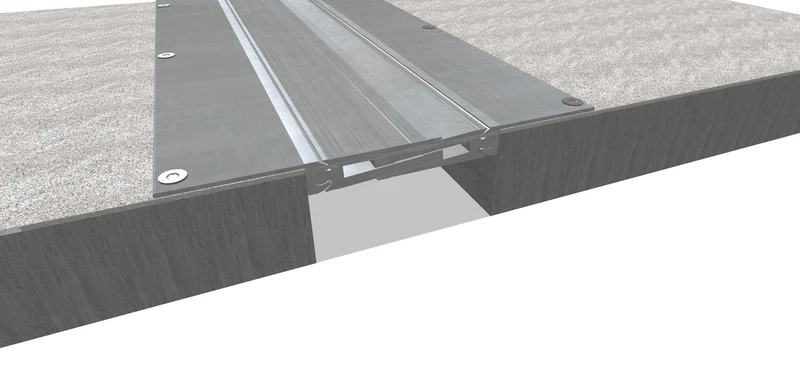

Н 41-0/100	100	232	232	0	—	прямой
Н 41-0/100	100	235	235	0	—	прямой

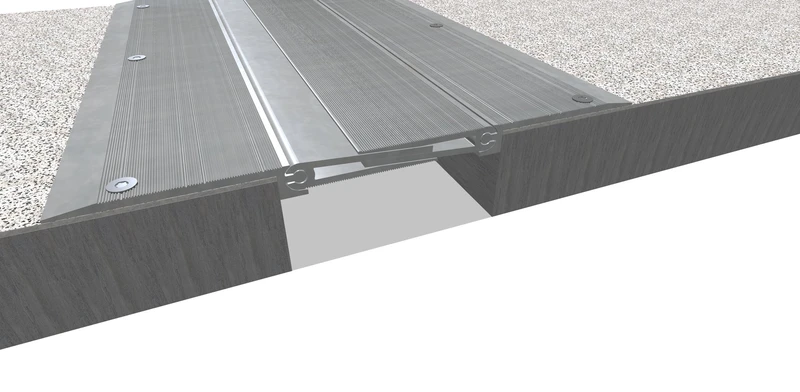

Н 41-0/105	105	275	275	0	0.10	прямой

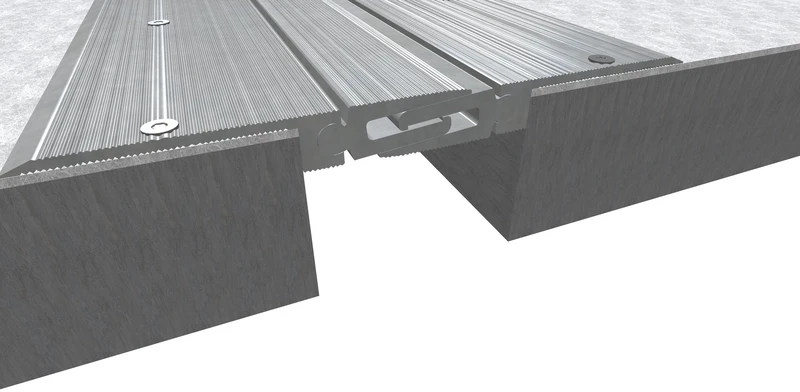

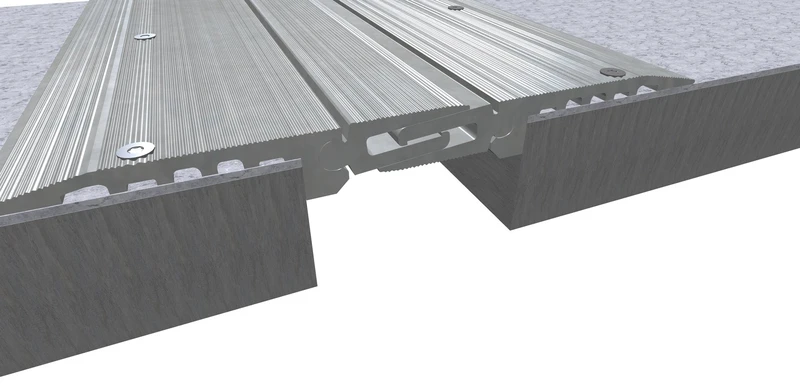

Н 41-0 / 110	110	310	310	0	—	прямой
Н 41-0 / 110	110	340	340	0	—	прямой
Н 41-0 / 110	110	280	—	0	0.30	прямой

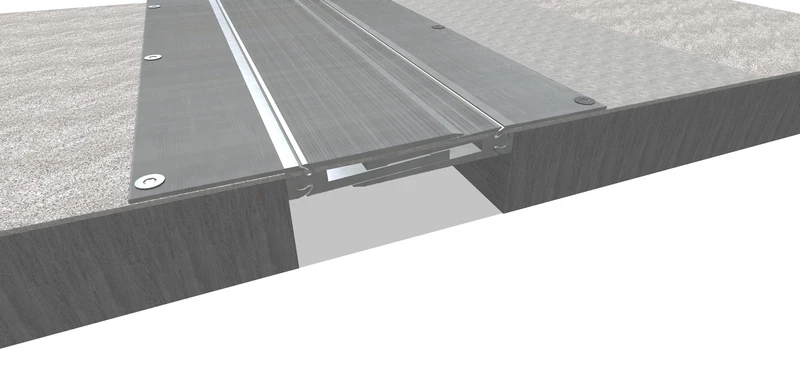

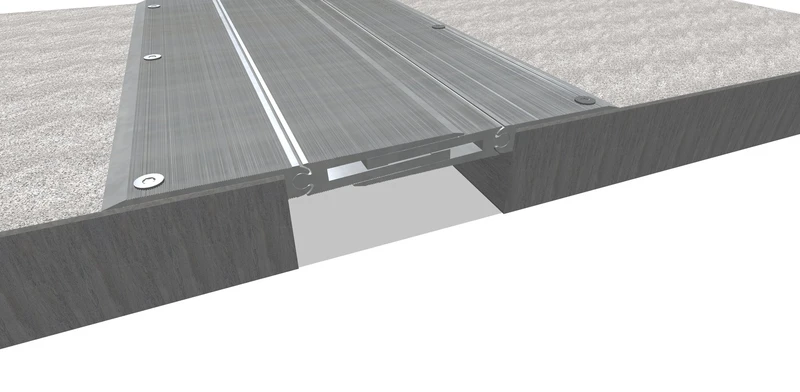

Н 41-0 / 120	120	245	245	0	—	прямой

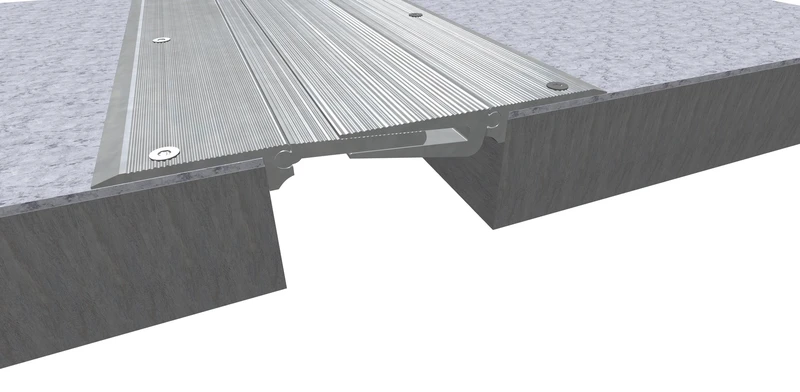

Н 41-0/120	120	252	252	0	—	прямой
Н 41-0/120	120	245	245	0	—	прямой

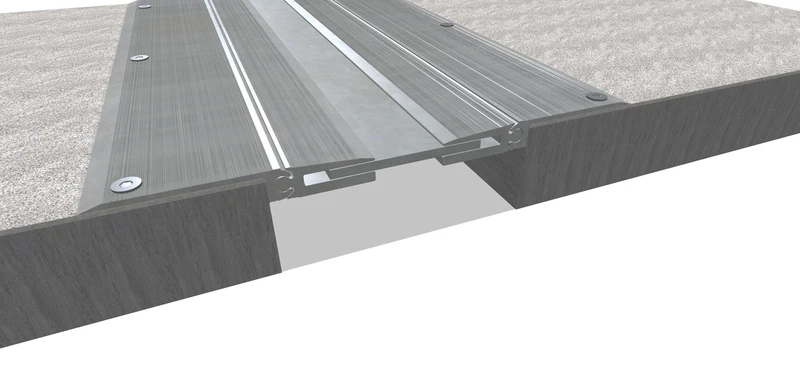

Н 41-0/130	130	262	262	0	—	прямой
Н 41-0 / 135	135	305	—	0	0.30	прямой

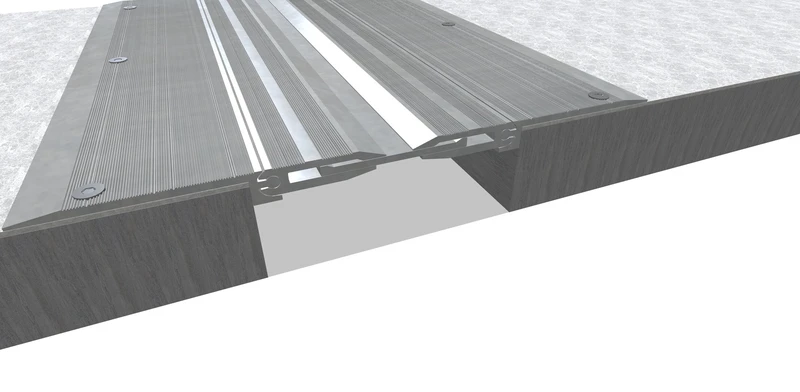

Н 41-0/135	135	305	305	0	0.05	прямой

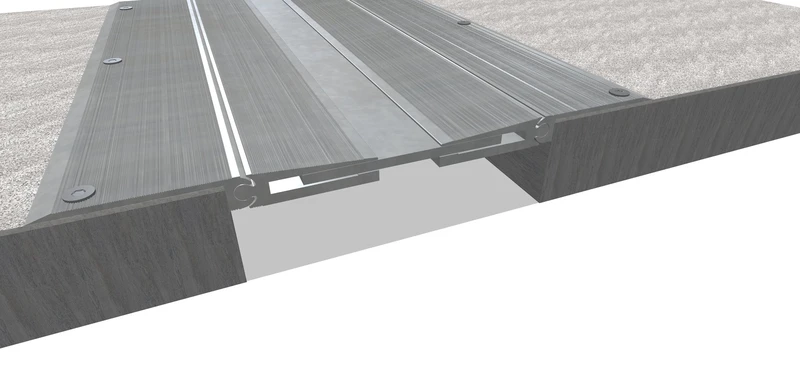

Н 41-0/150	150	282	282	0	—	прямой

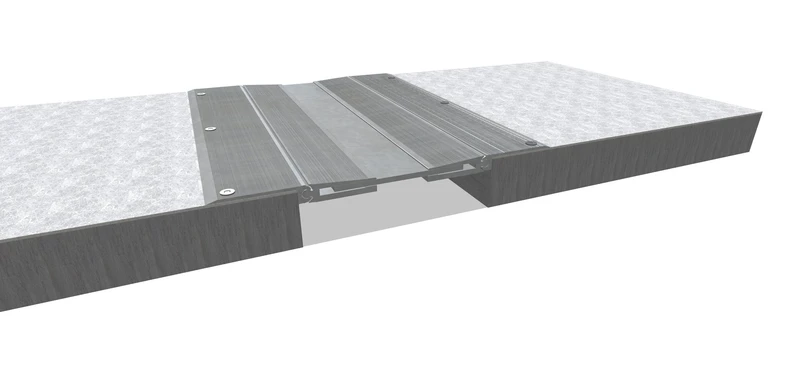

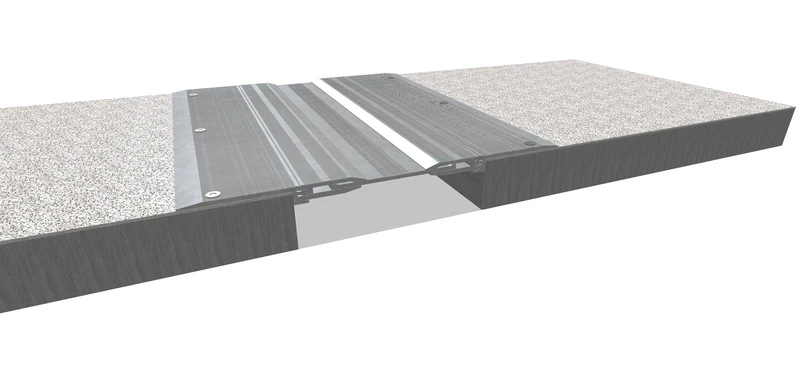

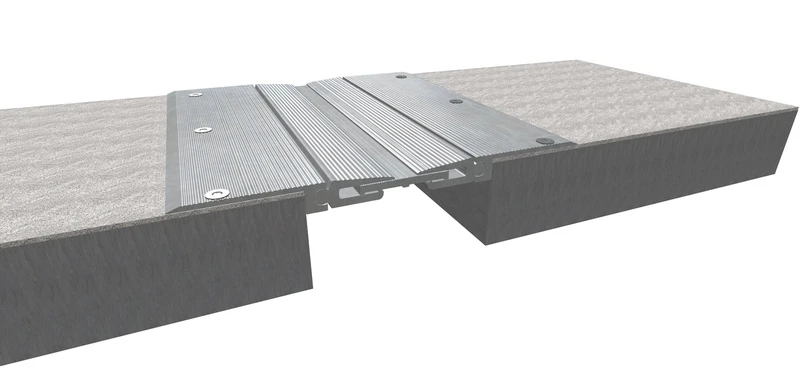

Н 41-0 / 175	175	345	—	0	0.30	прямой
Н 41-0 / 175	175	376	376	0	0.30	прямой
Н 41-0/175	170	302	302	0	—	прямой
Н 41-0/175	175	345	345	0	0.05	прямой
Н 41-0 / 195	195	396	396	0	0.30	прямой
Н 41-0/200	200	335	335	0	—	прямой
Н 41-0 / 205	205	375	—	0	0.30	прямой
Н 41-0/205	205	375	375	0	0.03	прямой
Н 41-0 / 225	225	425	425	0	0.30	прямой
Н 41-0 / 245	245	445	445	0	0.30	прямой
Н 41-0 / 260	260	460	460	0	0.30	прямой
Н 41-0 / 335	335	535	535	0	0.30	прямой
Н 41-0 / 385	385	585	585	0	0.30	прямой
Н 41-0-УГЛ / 050	50	115	115	0	—	угловой
Н 41-0-УГЛ / 050	50	135	—	0	0.30	угловой
Н 41-0-УГЛ/050	50	—	—	0	—	угловой
Н 41-0-УГЛ/050	50	—	—	0	—	угловой
Н 41-0-УГЛ/055	55	140	140	0	0.35	угловой
Н 41-0-УГЛ/065	65	—	—	0	—	угловой
Н 41-0-УГЛ/065	65	—	—	0	—	угловой
Н 41-0-УГЛ / 075	75	140	140	0	—	угловой
Н 41-0-УГЛ/075	75	160	160	0	0.25	угловой
Н 41-0-УГЛ / 080	80	165	—	0	0.30	угловой
Н 41-0-УГЛ/080	80	—	—	0	—	угловой
Н 41-0-УГЛ/080	80	—	—	0	—	угловой
Н 41-0-УГЛ / 090	90	155	155	0	—	угловой
Н 41-0-УГЛ/100	100	—	—	0	—	угловой
Н 41-0-УГЛ/100	100	—	—	0	—	угловой
Н 41-0-УГЛ/105	105	190	190	0	0.10	угловой
Н 41-0-УГЛ / 110	110	210	210	0	—	угловой
Н 41-0-УГЛ / 110	110	195	—	0	0.30	угловой
Н 41-0-УГЛ / 110	110	225	225	0	—	угловой
Н 41-0-УГЛ / 120	120	185	185	0	—	угловой
Н 41-0-УГЛ/120	120	—	—	0	—	угловой
Н 41-0-УГЛ/120	120	—	—	0	—	угловой
Н 41-0-УГЛ/130	130	—	—	0	—	угловой
Н 41-0-УГЛ / 135	135	220	—	0	0.30	угловой
Н 41-0-УГЛ/135	135	220	220	0	0.05	угловой
Н 41-0-УГЛ/150	150	—	—	0	—	угловой
Н 41-0-УГЛ / 175	175	260	—	0	0.30	угловой
Н 41-0-УГЛ / 175	175	276	276	0	0.30	угловой
Н 41-0-УГЛ/175	170	—	—	0	—	угловой
Н 41-0-УГЛ/175	175	260	260	0	0.05	угловой
Н 41-0-УГЛ / 195	195	296	296	0	0.30	угловой
Н 41-0-УГЛ/200	200	—	—	0	—	угловой
Н 41-0-УГЛ / 205	205	290	—	0	0.30	угловой
Н 41-0-УГЛ/205	205	290	290	0	0.03	угловой
Н 41-0-УГЛ / 225	225	325	325	0	0.30	угловой
Н 41-0-УГЛ / 245	245	346	346	0	0.30	угловой
Н 41-0-УГЛ / 260	260	362	362	0	0.30	угловой
Н 41-0-УГЛ / 335	335	435	435	0	0.30	угловой
Н 41-0-УГЛ / 385	385	485	485	0	0.30	угловой
Н 41-100 / 030	40	55	170	100	—	прямой
Н 41-100 / 030	30	57	175	100	—	прямой
Н 41-100/035	35	50	195	100	—	прямой
Н 41-100 / 050	50	80	200	100	—	прямой
Н 41-100 / 050	65	78	195	100	—	прямой
Н 41-100/050	50	65	210	100	—	прямой
Н 41-100/065	65	80	225	100	—	прямой
Н 41-100 / 070	80	95	210	100	—	прямой
Н 41-100 / 070	70	95	215	100	—	прямой
Н 41-100/085	85	100	245	100	—	прямой
Н 41-100 / 100	110	125	240	100	—	прямой
Н 41-100 / 100	100	125	240	100	—	прямой
Н 41-100/105	105	120	265	100	—	прямой
Н 41-100/115	115	130	275	100	—	прямой
Н 41-100/135	135	150	295	100	—	прямой
Н 41-100 / 140	140	176	300	100	0.30	прямой
Н 41-100 / 150	150	186	310	100	0.30	прямой
Н 41-100/155	155	170	315	100	—	прямой
Н 41-100 / 160	160	195	320	100	0.30	прямой
Н 41-100 / 190	190	225	350	100	0.30	прямой
Н 41-100/195	195	215	360	100	—	прямой
Н 41-100 / 200	200	236	360	100	0.30	прямой
Н 41-100 / 210	210	246	370	100	0.30	прямой
Н 41-100 / 225	225	260	385	100	0.30	прямой
Н 41-100 / 300	300	336	460	100	0.30	прямой
Н 41-100 / 350	350	386	510	100	0.30	прямой
Н 41-100-УГЛ / 030	40	55	112	100	—	угловой
Н 41-100-УГЛ / 030	30	57	115	100	—	угловой
Н 41-100-УГЛ/035	35	50	—	100	—	угловой
Н 41-100-УГЛ / 050	65	78	136	100	—	угловой
Н 41-100-УГЛ / 050	50	80	140	100	—	угловой
Н 41-100-УГЛ/050	50	65	—	100	—	угловой
Н 41-100-УГЛ/065	65	80	—	100	—	угловой
Н 41-100-УГЛ / 070	80	95	152	100	—	угловой
Н 41-100-УГЛ / 070	70	95	155	100	—	угловой
Н 41-100-УГЛ/085	85	100	—	100	—	угловой
Н 41-100-УГЛ / 100	110	125	182	100	—	угловой
Н 41-100-УГЛ / 100	100	125	185	100	—	угловой
Н 41-100-УГЛ/105	105	120	—	100	—	угловой
Н 41-100-УГЛ/115	115	130	—	100	—	угловой
Н 41-100-УГЛ/135	135	150	—	100	—	угловой
Н 41-100-УГЛ / 140	140	176	238	100	0.30	угловой
Н 41-100-УГЛ / 150	150	186	248	100	0.30	угловой
Н 41-100-УГЛ/155	155	170	—	100	—	угловой
Н 41-100-УГЛ / 160	160	196	258	100	0.30	угловой
Н 41-100-УГЛ / 190	190	225	287	100	0.30	угловой
Н 41-100-УГЛ/195	195	215	—	100	—	угловой
Н 41-100-УГЛ / 200	200	236	298	100	0.30	угловой
Н 41-100-УГЛ / 210	210	246	308	100	0.30	угловой
Н 41-100-УГЛ / 225	225	262	324	100	0.30	угловой
Н 41-100-УГЛ / 300	300	336	398	100	0.30	угловой
Н 41-100-УГЛ / 350	350	386	448	100	0.30	угловой
Н 41-110 / 030	30	57	175	110	—	прямой
Н 41-110/035	35	50	195	110	—	прямой
Н 41-110 / 050	50	80	200	110	—	прямой
Н 41-110/050	50	65	210	110	—	прямой
Н 41-110/065	65	80	225	110	—	прямой
Н 41-110 / 070	70	95	215	110	—	прямой
Н 41-110/085	85	100	245	110	—	прямой
Н 41-110 / 100	100	125	240	110	—	прямой
Н 41-110/105	105	120	265	110	—	прямой
Н 41-110/115	115	130	275	110	—	прямой
Н 41-110/135	135	150	295	110	—	прямой
Н 41-110/155	155	170	315	110	—	прямой
Н 41-110/195	195	215	360	110	—	прямой
Н 41-110-УГЛ / 030	30	57	115	110	—	угловой
Н 41-110-УГЛ/035	35	50	—	110	—	угловой
Н 41-110-УГЛ / 050	50	80	140	110	—	угловой
Н 41-110-УГЛ/050	50	65	—	110	—	угловой
Н 41-110-УГЛ/065	65	80	—	110	—	угловой
Н 41-110-УГЛ / 070	70	95	155	110	—	угловой
Н 41-110-УГЛ/085	85	100	—	110	—	угловой
Н 41-110-УГЛ / 100	100	125	185	110	—	угловой
Н 41-110-УГЛ/105	105	120	—	110	—	угловой
Н 41-110-УГЛ/115	115	130	—	110	—	угловой
Н 41-110-УГЛ/135	135	150	—	110	—	угловой
Н 41-110-УГЛ/155	155	170	—	110	—	угловой
Н 41-110-УГЛ/195	195	215	—	110	—	угловой
Н 41-120 / 030	30	57	175	120	—	прямой
Н 41-120/035	35	50	195	120	—	прямой
Н 41-120 / 050	50	80	200	120	—	прямой
Н 41-120/050	50	65	210	120	—	прямой
Н 41-120/065	65	80	225	120	—	прямой
Н 41-120 / 070	70	95	215	120	—	прямой
Н 41-120/085	85	100	245	120	—	прямой
Н 41-120 / 100	100	125	240	120	—	прямой
Н 41-120/105	105	120	265	120	—	прямой
Н 41-120/115	115	130	275	120	—	прямой
Н 41-120/135	135	150	295	120	—	прямой
Н 41-120/155	155	170	315	120	—	прямой
Н 41-120/195	195	215	360	120	—	прямой
Н 41-120-УГЛ / 030	30	57	115	120	—	угловой
Н 41-120-УГЛ/035	35	50	—	120	—	угловой
Н 41-120-УГЛ / 050	50	80	140	120	—	угловой
Н 41-120-УГЛ/050	50	65	—	120	—	угловой
Н 41-120-УГЛ/065	65	80	—	120	—	угловой
Н 41-120-УГЛ / 070	70	95	155	120	—	угловой
Н 41-120-УГЛ/085	85	100	—	120	—	угловой
Н 41-120-УГЛ / 100	100	125	185	120	—	угловой
Н 41-120-УГЛ/105	105	120	—	120	—	угловой
Н 41-120-УГЛ/115	115	130	—	120	—	угловой
Н 41-120-УГЛ/135	135	150	—	120	—	угловой
Н 41-120-УГЛ/155	155	170	—	120	—	угловой
Н 41-120-УГЛ/195	195	215	—	120	—	угловой
Н 41-130 / 030	30	57	175	130	—	прямой
Н 41-130 / 050	50	80	200	130	—	прямой
Н 41-130 / 070	70	95	215	130	—	прямой
Н 41-130 / 100	100	125	240	130	—	прямой
Н 41-130-УГЛ / 030	30	57	115	130	—	угловой
Н 41-130-УГЛ / 050	50	80	140	130	—	угловой
Н 41-130-УГЛ / 070	70	95	155	130	—	угловой
Н 41-130-УГЛ / 100	100	125	185	130	—	угловой
Н 41-140 / 030	30	57	175	140	—	прямой
Н 41-140 / 050	50	80	200	140	—	прямой
Н 41-140 / 070	70	95	215	140	—	прямой
Н 41-140 / 100	100	125	240	140	—	прямой
Н 41-140-УГЛ / 030	30	57	115	140	—	угловой
Н 41-140-УГЛ / 050	50	80	140	140	—	угловой
Н 41-140-УГЛ / 070	70	95	155	140	—	угловой
Н 41-140-УГЛ / 100	100	125	185	140	—	угловой
Н 41-150 / 030	30	57	175	150	—	прямой
Н 41-150/035	35	50	195	150	—	прямой
Н 41-150 / 050	50	80	200	150	—	прямой
Н 41-150/050	50	65	210	150	—	прямой
Н 41-150/065	65	80	225	150	—	прямой
Н 41-150 / 070	70	95	215	150	—	прямой
Н 41-150/085	85	100	245	150	—	прямой
Н 41-150 / 100	100	125	240	150	—	прямой
Н 41-150/105	105	120	265	150	—	прямой
Н 41-150/115	115	130	275	150	—	прямой
Н 41-150/135	135	150	295	150	—	прямой
Н 41-150/155	155	170	315	150	—	прямой
Н 41-150/195	195	215	360	150	—	прямой
Н 41-15 / 030	30	55	150	15	—	прямой
Н 41-15/030	30	55	170	15	0.35	прямой
Н 41-15/035	35	50	195	16	—	прямой
Н 41-15 / 050	55	78	175	15	—	прямой
Н 41-15/050	50	65	210	16	—	прямой
Н 41-15/050	50	75	190	15	0.25	прямой
Н 41-15/065	65	80	225	16	—	прямой
Н 41-15 / 070	70	95	190	15	—	прямой
Н 41-15/080	80	105	220	15	0.10	прямой
Н 41-15/085	85	100	245	16	—	прямой
Н 41-150-УГЛ / 030	30	57	115	150	—	угловой
Н 41-150-УГЛ/035	35	50	—	150	—	угловой
Н 41-150-УГЛ / 050	50	80	140	150	—	угловой
Н 41-150-УГЛ/050	50	65	—	150	—	угловой
Н 41-150-УГЛ/065	65	80	—	150	—	угловой
Н 41-150-УГЛ / 070	70	95	155	150	—	угловой
Н 41-150-УГЛ/085	85	100	—	150	—	угловой
Н 41-150-УГЛ / 100	100	125	185	150	—	угловой
Н 41-150-УГЛ/105	105	120	—	150	—	угловой
Н 41-150-УГЛ/115	115	130	—	150	—	угловой
Н 41-150-УГЛ/135	135	150	—	150	—	угловой
Н 41-150-УГЛ/155	155	170	—	150	—	угловой
Н 41-150-УГЛ/195	195	215	—	150	—	угловой
Н 41-15 / 100	100	125	220	15	—	прямой
Н 41-15/105	105	120	265	16	—	прямой
Н 41-15/110	110	135	250	15	0.05	прямой
Н 41-15/115	115	130	275	16	—	прямой
Н 41-15/135	135	150	295	16	—	прямой
Н 41-15/150	150	175	290	15	0.05	прямой
Н 41-15/155	155	170	315	16	—	прямой
Н 41-15/180	180	205	320	15	0.03	прямой
Н 41-15/195	195	215	360	16	—	прямой
Н 41-15-УГЛ / 030	30	55	103	15	—	угловой
Н 41-15-УГЛ/035	35	50	—	16	—	угловой
Н 41-15-УГЛ/043	43	55	113	15	0.35	угловой
Н 41-15-УГЛ / 050	55	78	127	15	—	угловой
Н 41-15-УГЛ/050	50	65	—	16	—	угловой
Н 41-15-УГЛ/063	63	75	133	15	0.25	угловой
Н 41-15-УГЛ/065	65	80	—	16	—	угловой
Н 41-15-УГЛ / 070	70	95	142	15	—	угловой
Н 41-15-УГЛ/085	85	100	—	16	—	угловой
Н 41-15-УГЛ/093	93	105	163	15	0.10	угловой
Н 41-15-УГЛ / 100	100	125	172	15	—	угловой
Н 41-15-УГЛ/105	105	120	—	16	—	угловой
Н 41-15-УГЛ/115	115	130	—	16	—	угловой
Н 41-15-УГЛ/123	123	135	193	15	0.05	угловой
Н 41-15-УГЛ/135	135	150	—	16	—	угловой
Н 41-15-УГЛ/155	155	170	—	16	—	угловой
Н 41-15-УГЛ/163	163	175	233	15	0.05	угловой
Н 41-15-УГЛ/193	193	205	263	15	0.03	угловой
Н 41-15-УГЛ/195	195	215	—	16	—	угловой
Н 41-160 / 030	30	57	175	160	—	прямой
Н 41-160 / 050	50	80	200	160	—	прямой
Н 41-160 / 070	70	95	215	160	—	прямой
Н 41-160 / 100	100	125	240	160	—	прямой
Н 41-160-УГЛ / 030	30	57	115	160	—	угловой
Н 41-160-УГЛ / 050	50	80	140	160	—	угловой
Н 41-160-УГЛ / 070	70	95	155	160	—	угловой
Н 41-160-УГЛ / 100	100	125	185	160	—	угловой
Н 41-170 / 030	30	57	175	170	—	прямой
Н 41-170 / 050	50	80	200	170	—	прямой
Н 41-170 / 070	70	95	215	170	—	прямой
Н 41-170 / 100	100	125	240	170	—	прямой
Н 41-170-УГЛ / 030	30	57	115	170	—	угловой
Н 41-170-УГЛ / 050	50	80	140	170	—	угловой
Н 41-170-УГЛ / 070	70	95	155	170	—	угловой
Н 41-170-УГЛ / 100	100	125	185	170	—	угловой
Н 41-180 / 030	30	57	175	180	—	прямой
Н 41-180 / 050	50	80	200	180	—	прямой
Н 41-180 / 070	70	95	215	180	—	прямой
Н 41-180 / 100	100	125	240	180	—	прямой
Н 41-180-УГЛ / 030	30	57	115	180	—	угловой
Н 41-180-УГЛ / 050	50	80	140	180	—	угловой
Н 41-180-УГЛ / 070	70	95	155	180	—	угловой
Н 41-180-УГЛ / 100	100	125	185	180	—	угловой
Н 41-190 / 030	30	57	175	190	—	прямой
Н 41-190 / 050	50	80	200	190	—	прямой
Н 41-190 / 070	70	95	215	190	—	прямой
Н 41-190 / 100	100	125	240	190	—	прямой
Н 41-190-УГЛ / 030	30	57	115	190	—	угловой
Н 41-190-УГЛ / 050	50	80	140	190	—	угловой
Н 41-190-УГЛ / 070	70	95	155	190	—	угловой
Н 41-190-УГЛ / 100	100	125	185	190	—	угловой
Н 41-200 / 030	30	57	175	200	—	прямой
Н 41-200 / 050	50	80	200	200	—	прямой
Н 41-200 / 070	70	95	215	200	—	прямой
Н 41-200 / 100	100	125	240	200	—	прямой
Н 41-20 / 030	30	55	150	20	—	прямой
Н 41-20/035	35	50	195	20	—	прямой
Н 41-20 / 050	55	78	175	20	—	прямой
Н 41-20/050	50	65	210	20	—	прямой
Н 41-20/065	65	80	225	20	—	прямой
Н 41-20 / 070	70	95	190	20	—	прямой
Н 41-20/085	85	100	245	20	—	прямой
Н 41-200-УГЛ / 030	30	57	115	200	—	угловой
Н 41-200-УГЛ / 050	50	80	140	200	—	угловой
Н 41-200-УГЛ / 070	70	95	155	200	—	угловой
Н 41-200-УГЛ / 100	100	125	185	200	—	угловой
Н 41-20 / 100	100	125	220	20	—	прямой
Н 41-20/105	105	120	265	20	—	прямой
Н 41-20/115	115	130	275	20	—	прямой
Н 41-20/135	135	150	295	20	—	прямой
Н 41-20/155	155	170	315	20	—	прямой
Н 41-20/195	195	215	360	20	—	прямой
Н 41-20-УГЛ / 030	30	55	103	20	—	угловой
Н 41-20-УГЛ/035	35	50	—	20	—	угловой
Н 41-20-УГЛ / 050	55	78	127	20	—	угловой
Н 41-20-УГЛ/050	50	65	—	20	—	угловой
Н 41-20-УГЛ/065	65	80	—	20	—	угловой
Н 41-20-УГЛ / 070	70	95	142	20	—	угловой
Н 41-20-УГЛ/085	85	100	—	20	—	угловой
Н 41-20-УГЛ / 100	100	125	172	20	—	угловой
Н 41-20-УГЛ/105	105	120	—	20	—	угловой
Н 41-20-УГЛ/115	115	130	—	20	—	угловой
Н 41-20-УГЛ/135	135	150	—	20	—	угловой
Н 41-20-УГЛ/155	155	170	—	20	—	угловой
Н 41-20-УГЛ/195	195	215	—	20	—	угловой
Н 41-25 / 030	40	55	150	25	—	прямой
Н 41-25/035	35	50	195	25	—	прямой
Н 41-25 / 050	65	78	175	25	—	прямой
Н 41-25/050	50	65	210	25	—	прямой
Н 41-25/065	65	80	225	25	—	прямой
Н 41-25 / 070	80	95	190	25	—	прямой
Н 41-25/085	85	100	245	25	—	прямой
Н 41-25 / 100	110	125	220	25	—	прямой
Н 41-25/105	105	120	265	25	—	прямой
Н 41-25/115	115	130	275	25	—	прямой
Н 41-25/135	135	150	295	25	—	прямой
Н 41-25 / 140	140	176	376	25	0.30	прямой
Н 41-25/155	155	170	315	25	—	прямой
Н 41-25 / 160	160	195	396	25	0.30	прямой
Н 41-25 / 190	190	225	425	25	0.30	прямой
Н 41-25/195	195	215	360	25	—	прямой
Н 41-25 / 210	210	246	446	25	0.30	прямой
Н 41-25 / 225	225	260	462	25	0.30	прямой
Н 41-25 / 300	300	336	536	25	0.30	прямой
Н 41-25 / 350	350	386	586	25	0.30	прямой
Н 41-25-УГЛ / 030	40	55	103	25	—	угловой
Н 41-25-УГЛ/035	35	50	—	25	—	угловой
Н 41-25-УГЛ / 050	65	78	127	25	—	угловой
Н 41-25-УГЛ/050	50	65	—	25	—	угловой
Н 41-25-УГЛ/065	65	80	—	25	—	угловой
Н 41-25-УГЛ / 070	80	95	142	25	—	угловой
Н 41-25-УГЛ/085	85	100	—	25	—	угловой
Н 41-25-УГЛ / 100	110	125	172	25	—	угловой
Н 41-25-УГЛ/105	105	120	—	25	—	угловой
Н 41-25-УГЛ/115	115	130	—	25	—	угловой
Н 41-25-УГЛ/135	135	150	—	25	—	угловой
Н 41-25-УГЛ / 140	140	176	238	25	0.30	угловой
Н 41-25-УГЛ/155	155	170	—	25	—	угловой
Н 41-25-УГЛ / 160	160	196	258	25	0.30	угловой
Н 41-25-УГЛ / 190	190	225	287	25	0.30	угловой
Н 41-25-УГЛ/195	195	215	—	25	—	угловой
Н 41-25-УГЛ / 210	210	246	308	25	0.30	угловой
Н 41-25-УГЛ / 225	225	262	324	25	0.30	угловой
Н 41-25-УГЛ / 300	300	336	398	25	0.30	угловой
Н 41-25-УГЛ / 350	350	386	448	25	0.30	угловой
Н 41-30 / 025	25	50	—	30	0.30	прямой
Н 41-30/030	30	55	170	30	0.35	прямой
Н 41-30/035	35	50	195	30	—	прямой
Н 41-30/050	50	65	210	30	—	прямой
Н 41-30/050	50	75	190	30	0.25	прямой
Н 41-30 / 055	55	80	—	30	0.30	прямой
Н 41-30/065	65	80	225	30	—	прямой
Н 41-30/080	80	105	220	30	0.10	прямой
Н 41-30 / 085	85	110	—	30	0.30	прямой
Н 41-30/085	85	100	245	30	—	прямой
Н 41-30/105	105	120	265	30	—	прямой
Н 41-30 / 110	110	135	—	30	0.30	прямой
Н 41-30/110	110	135	250	30	0.05	прямой
Н 41-30/115	115	130	275	30	—	прямой
Н 41-30/135	135	150	295	30	—	прямой
Н 41-30 / 150	150	175	—	30	0.30	прямой
Н 41-30/150	150	175	290	30	0.05	прямой
Н 41-30/155	155	170	315	30	—	прямой
Н 41-30 / 180	180	205	—	30	0.30	прямой
Н 41-30/180	180	205	320	30	0.03	прямой
Н 41-30/195	195	215	360	30	—	прямой
Н 41-30-УГЛ / 025	38	50	—	30	0.30	угловой
Н 41-30-УГЛ/035	35	50	—	30	—	угловой
Н 41-30-УГЛ/043	43	55	113	30	0.35	угловой
Н 41-30-УГЛ/050	50	65	—	30	—	угловой
Н 41-30-УГЛ / 055	68	80	—	30	0.30	угловой
Н 41-30-УГЛ/063	63	75	133	30	0.25	угловой
Н 41-30-УГЛ/065	65	80	—	30	—	угловой
Н 41-30-УГЛ / 085	98	110	—	30	0.30	угловой
Н 41-30-УГЛ/085	85	100	—	30	—	угловой
Н 41-30-УГЛ/093	93	105	163	30	0.10	угловой
Н 41-30-УГЛ/105	105	120	—	30	—	угловой
Н 41-30-УГЛ/115	115	130	—	30	—	угловой
Н 41-30-УГЛ / 120	122	135	—	30	0.30	угловой
Н 41-30-УГЛ/123	123	135	193	30	0.05	угловой
Н 41-30-УГЛ/135	135	150	—	30	—	угловой
Н 41-30-УГЛ/155	155	170	—	30	—	угловой
Н 41-30-УГЛ / 160	162	175	—	30	0.30	угловой
Н 41-30-УГЛ/163	163	175	233	30	0.05	угловой
Н 41-30-УГЛ / 190	192	205	—	30	0.30	угловой
Н 41-30-УГЛ/193	193	205	263	30	0.03	угловой
Н 41-30-УГЛ/195	195	215	—	30	—	угловой
Н 41-34/035	35	50	195	34	—	прямой
Н 41-34/050	50	65	210	34	—	прямой
Н 41-34/065	65	80	225	34	—	прямой
Н 41-34/085	85	100	245	34	—	прямой
Н 41-34/105	105	120	265	34	—	прямой
Н 41-34/115	115	130	275	34	—	прямой
Н 41-34/135	135	150	295	34	—	прямой
Н 41-34/155	155	170	315	34	—	прямой
Н 41-34/195	195	215	360	34	—	прямой
Н 41-34-УГЛ/035	35	50	—	34	—	угловой
Н 41-34-УГЛ/050	50	65	—	34	—	угловой
Н 41-34-УГЛ/065	65	80	—	34	—	угловой
Н 41-34-УГЛ/085	85	100	—	34	—	угловой
Н 41-34-УГЛ/105	105	120	—	34	—	угловой
Н 41-34-УГЛ/115	115	130	—	34	—	угловой
Н 41-34-УГЛ/135	135	150	—	34	—	угловой
Н 41-34-УГЛ/155	155	170	—	34	—	угловой
Н 41-34-УГЛ/195	195	215	—	34	—	угловой
Н 41-50 / 025	25	50	—	50	0.30	прямой
Н 41-50 / 030	40	55	150	50	—	прямой
Н 41-50/030	30	55	170	50	0.35	прямой
Н 41-50/035	35	50	195	50	—	прямой
Н 41-50 / 050	65	78	175	50	—	прямой
Н 41-50/050	50	65	210	50	—	прямой
Н 41-50/050	50	75	190	50	0.25	прямой
Н 41-50 / 055	55	80	—	50	0.30	прямой
Н 41-50/065	65	80	225	50	—	прямой
Н 41-50 / 070	80	95	190	50	—	прямой
Н 41-50/080	80	105	220	50	0.10	прямой
Н 41-50 / 085	85	110	—	50	0.30	прямой
Н 41-50/085	85	100	245	50	—	прямой
Н 41-50 / 100	110	125	220	50	—	прямой
Н 41-50/105	105	120	265	50	—	прямой
Н 41-50 / 110	110	135	—	50	0.30	прямой
Н 41-50/110	110	135	250	50	0.05	прямой
Н 41-50/115	115	130	275	50	—	прямой
Н 41-50/135	135	150	295	50	—	прямой
Н 41-50 / 140	140	176	300	50	0.30	прямой
Н 41-50 / 150	150	175	—	50	0.30	прямой
Н 41-50 / 150	150	186	310	50	0.30	прямой
Н 41-50/150	150	175	290	50	0.05	прямой
Н 41-50/155	155	170	315	50	—	прямой
Н 41-50 / 160	160	195	320	50	0.30	прямой
Н 41-50 / 180	180	205	—	50	0.30	прямой
Н 41-50/180	180	205	320	50	0.03	прямой
Н 41-50 / 190	190	225	350	50	0.30	прямой
Н 41-50/195	195	215	360	50	—	прямой
Н 41-50 / 200	200	236	360	50	0.30	прямой
Н 41-50 / 210	210	246	370	50	0.30	прямой
Н 41-50 / 225	225	260	385	50	0.30	прямой
Н 41-50 / 300	300	336	460	50	0.30	прямой
Н 41-50 / 350	350	386	510	50	0.30	прямой
Н 41-50-УГЛ / 025	38	50	—	50	0.30	угловой
Н 41-50-УГЛ / 030	40	55	103	50	—	угловой
Н 41-50-УГЛ/035	35	50	—	50	—	угловой
Н 41-50-УГЛ/043	43	55	113	50	0.35	угловой
Н 41-50-УГЛ / 050	65	78	127	50	—	угловой
Н 41-50-УГЛ/050	50	65	—	50	—	угловой
Н 41-50-УГЛ / 055	68	80	—	50	0.30	угловой
Н 41-50-УГЛ/063	63	75	133	50	0.25	угловой
Н 41-50-УГЛ/065	65	80	—	50	—	угловой
Н 41-50-УГЛ / 070	80	95	143	50	—	угловой
Н 41-50-УГЛ / 085	98	110	—	50	0.30	угловой
Н 41-50-УГЛ/085	85	100	—	50	—	угловой
Н 41-50-УГЛ/093	93	105	163	50	0.10	угловой
Н 41-50-УГЛ / 100	110	125	172	50	—	угловой
Н 41-50-УГЛ/105	105	120	—	50	—	угловой
Н 41-50-УГЛ/115	115	130	—	50	—	угловой
Н 41-50-УГЛ / 120	122	135	—	50	0.30	угловой
Н 41-50-УГЛ/123	123	135	193	50	0.05	угловой
Н 41-50-УГЛ/135	135	150	—	50	—	угловой
Н 41-50-УГЛ / 140	140	176	238	50	0.30	угловой
Н 41-50-УГЛ / 150	150	186	248	50	0.30	угловой
Н 41-50-УГЛ / 150	162	175	—	50	0.30	угловой
Н 41-50-УГЛ/155	155	170	—	50	—	угловой
Н 41-50-УГЛ / 160	160	196	258	50	0.30	угловой
Н 41-50-УГЛ/163	163	175	233	50	0.05	угловой
Н 41-50-УГЛ / 190	192	205	—	50	0.30	угловой
Н 41-50-УГЛ / 190	190	225	287	50	0.30	угловой
Н 41-50-УГЛ/193	193	205	263	50	0.03	угловой
Н 41-50-УГЛ/195	195	215	—	50	—	угловой
Н 41-50-УГЛ / 200	200	236	298	50	0.30	угловой
Н 41-50-УГЛ / 210	210	246	308	50	0.30	угловой
Н 41-50-УГЛ / 225	225	262	324	50	0.30	угловой
Н 41-50-УГЛ / 300	300	336	398	50	0.30	угловой
Н 41-50-УГЛ / 350	350	386	448	50	0.30	угловой
Н 41-70/035	35	50	195	70	—	прямой
Н 41-70/050	50	65	210	70	—	прямой
Н 41-70/065	65	80	225	70	—	прямой
Н 41-70/085	85	100	245	70	—	прямой
Н 41-70/105	105	120	265	70	—	прямой
Н 41-70/115	115	130	275	70	—	прямой
Н 41-70/135	135	150	295	70	—	прямой
Н 41-70/155	155	170	315	70	—	прямой
Н 41-70/195	195	215	360	70	—	прямой
Н 41-70-УГЛ/035	35	50	—	70	—	угловой
Н 41-70-УГЛ/050	50	65	—	70	—	угловой
Н 41-70-УГЛ/065	65	80	—	70	—	угловой
Н 41-70-УГЛ/085	85	100	—	70	—	угловой
Н 41-70-УГЛ/105	105	120	—	70	—	угловой
Н 41-70-УГЛ/115	115	130	—	70	—	угловой
Н 41-70-УГЛ/135	135	150	—	70	—	угловой
Н 41-70-УГЛ/155	155	170	—	70	—	угловой
Н 41-70-УГЛ/195	195	215	—	70	—	угловой
Н 41-75/030	30	55	170	75	0.35	прямой
Н 41-75/050	50	75	190	75	0.25	прямой
Н 41-75 / 070	75	175	175	25	—	прямой
Н 41-75/080	80	105	220	75	0.10	прямой
Н 41-75/110	110	135	250	75	0.05	прямой
Н 41-75/150	150	175	290	75	0.05	прямой
Н 41-75/180	180	205	320	75	0.03	прямой
Н 41-75-УГЛ/043	43	55	113	75	0.35	угловой
Н 41-75-УГЛ/063	63	75	133	75	0.25	угловой
Н 41-75-УГЛ / 070	75	143	143	25	—	угловой
Н 41-75-УГЛ/093	93	105	163	75	0.10	угловой
Н 41-75-УГЛ/123	123	135	193	75	0.05	угловой
Н 41-75-УГЛ/163	163	175	233	75	0.05	угловой
Н 41-75-УГЛ/193	193	205	263	75	0.03	угловой
Н 41-80 / 030	40	55	160	80	—	прямой
Н 41-80/035	35	50	195	80	—	прямой
Н 41-80 / 050	65	78	185	80	—	прямой
Н 41-80/050	50	65	210	80	—	прямой
Н 41-80/065	65	80	225	80	—	прямой
Н 41-80 / 070	80	95	200	80	—	прямой
Н 41-80/085	85	100	245	80	—	прямой
Н 41-80 / 100	110	125	230	80	—	прямой
Н 41-80/105	105	120	265	80	—	прямой
Н 41-80/115	115	130	275	80	—	прямой
Н 41-80/135	135	150	295	80	—	прямой
Н 41-80 / 140	140	176	300	80	0.30	прямой
Н 41-80 / 150	150	188	312	80	0.30	прямой
Н 41-80/155	155	170	315	80	—	прямой
Н 41-80 / 160	160	195	320	80	0.30	прямой
Н 41-80 / 190	190	225	350	80	0.30	прямой
Н 41-80/195	195	215	360	80	—	прямой
Н 41-80 / 200	200	238	362	80	0.30	прямой
Н 41-80 / 210	210	246	370	80	0.30	прямой
Н 41-80 / 225	225	260	385	80	0.30	прямой
Н 41-80 / 300	300	336	460	80	0.30	прямой
Н 41-80 / 350	350	386	510	80	0.30	прямой
Н 41-80-УГЛ / 030	40	55	107	80	—	угловой
Н 41-80-УГЛ/035	35	50	—	80	—	угловой
Н 41-80-УГЛ / 050	65	78	131	80	—	угловой
Н 41-80-УГЛ/050	50	65	—	80	—	угловой
Н 41-80-УГЛ/065	65	80	—	80	—	угловой
Н 41-80-УГЛ / 070	80	95	148	80	—	угловой
Н 41-80-УГЛ/085	85	100	—	80	—	угловой
Н 41-80-УГЛ / 100	110	125	176	80	—	угловой
Н 41-80-УГЛ/105	105	120	—	80	—	угловой
Н 41-80-УГЛ/115	115	130	—	80	—	угловой
Н 41-80-УГЛ/135	135	150	—	80	—	угловой
Н 41-80-УГЛ / 140	140	176	238	80	0.30	угловой
Н 41-80-УГЛ / 150	150	186	248	80	0.30	угловой
Н 41-80-УГЛ/155	155	170	—	80	—	угловой
Н 41-80-УГЛ / 160	160	196	258	80	0.30	угловой
Н 41-80-УГЛ / 190	190	225	287	80	0.30	угловой
Н 41-80-УГЛ/195	195	215	—	80	—	угловой
Н 41-80-УГЛ / 200	200	236	298	80	0.30	угловой
Н 41-80-УГЛ / 210	210	246	308	80	0.30	угловой
Н 41-80-УГЛ / 225	225	262	324	80	0.30	угловой
Н 41-80-УГЛ / 300	300	336	398	80	0.30	угловой
Н 41-80-УГЛ / 350	350	386	448	80	0.30	угловой

Прокрутите для загрузки

Серия Деформикс Н 41 — самая обширная линейка напольных профилей раздела: 572 типоразмера прямого и углового исполнения. Диапазон перекрываемого шва — от 25 до 385 мм, поэтому одной серией закрывают и узкие температурные швы стяжки, и широкие осадочные швы между блоками здания. Несущие элементы выполнены из алюминия, монтаж возможен как закладной, так и накладной.

Назначение

Н 41 выбирают там, где на одном объекте встречаются швы разной ширины и нужна единая внешне система: торговые центры, атриумы и галереи, вестибюли и холлы бизнес-центров, общественные пространства с плотным пешеходным потоком. Угловые модификации закрывают шов на переходах «пол–стена» и во входных группах, где важна аккуратная стыковка покрытий.

Конструкция и монтаж

Закладные типоразмеры ставят до бетонирования: рамки фиксируют по кромкам шва и заливают вместе со стяжкой, получая поверхность заподлицо. Накладной вариант крепят анкерами к готовому основанию — это удобно при реконструкции, когда вскрывать пол нежелательно. Высоту посадки и ширину видимой части подбирают под толщину покрытия; полный перечень типоразмеров серии приведён в таблице ниже.

Нормативная база

Профиль устанавливают в соответствии с СП 29.13330.2011 «Полы»: шов пола совмещают со швом нижележащего основания и заполняют эластичным составом. Действующие на конструкцию нагрузки оценивают по СП 20.13330.2016 «Нагрузки и воздействия».

Родительский раздел — профили для полов с низкими нагрузками. Нужен более узкий предсказуемый диапазон шва — смотрите Деформикс Н 44; для широких швов в стяжке подойдёт Деформикс Н 57.
