Деформикс Н 57

Описание серии

Деформикс Н 57 — серия из 80 профилей закладного монтажа для деформационных швов шириной от 50 до 500 мм. Прямые и угловые исполнения для полов, разбитых на крупные захватки.

Альбом технических решений.DWG

Технический лист серии Н 57.PDF

Каталоги компании.PDF

📋Показано 30 из 80 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 57-100/050	50	136	176	100	—	прямой
Н 57-100/080	80	166	206	100	—	прямой
Н 57-100/100	100	186	226	100	—	прямой
Н 57-100/125	125	211	251	100	—	прямой
Н 57-100/150	150	236	276	100	—	прямой
Н 57-100/200	200	286	326	100	—	прямой
Н 57-100/250	250	336	376	100	—	прямой
Н 57-100/300	300	386	426	100	—	прямой
Н 57-100/400	400	486	526	100	—	прямой
Н 57-100/500	500	586	526	100	—	прямой
Н 57-100-УГЛ/050	50	—	—	100	—	угловой
Н 57-100-УГЛ/080	80	—	—	100	—	угловой
Н 57-100-УГЛ/100	100	—	—	100	—	угловой
Н 57-100-УГЛ/125	125	—	—	100	—	угловой
Н 57-100-УГЛ/150	150	—	—	100	—	угловой
Н 57-100-УГЛ/200	200	—	—	100	—	угловой
Н 57-100-УГЛ/250	250	—	—	100	—	угловой
Н 57-100-УГЛ/300	300	—	—	100	—	угловой
Н 57-100-УГЛ/400	400	—	—	100	—	угловой
Н 57-100-УГЛ/500	500	—	—	100	—	угловой
Н 57-25/050	50	136	176	25	—	прямой
Н 57-25/080	80	166	206	25	—	прямой
Н 57-25/100	100	186	226	25	—	прямой
Н 57-25/125	125	211	251	25	—	прямой
Н 57-25/150	150	236	276	25	—	прямой
Н 57-25/200	200	286	326	25	—	прямой
Н 57-25/250	250	336	376	25	—	прямой
Н 57-25/300	300	386	426	25	—	прямой
Н 57-25/400	400	486	526	25	—	прямой
Н 57-25/500	500	586	526	25	—	прямой
Н 57-25-УГЛ/050	50	—	—	25	—	угловой
Н 57-25-УГЛ/080	80	—	—	25	—	угловой
Н 57-25-УГЛ/100	100	—	—	25	—	угловой
Н 57-25-УГЛ/125	125	—	—	25	—	угловой
Н 57-25-УГЛ/150	150	—	—	25	—	угловой
Н 57-25-УГЛ/200	200	—	—	25	—	угловой
Н 57-25-УГЛ/250	250	—	—	25	—	угловой
Н 57-25-УГЛ/300	300	—	—	25	—	угловой
Н 57-25-УГЛ/400	400	—	—	25	—	угловой
Н 57-25-УГЛ/500	500	—	—	25	—	угловой
Н 57-50/050	50	136	176	50	—	прямой
Н 57-50/080	80	166	206	50	—	прямой
Н 57-50/100	100	186	226	50	—	прямой
Н 57-50/125	125	211	251	50	—	прямой
Н 57-50/150	150	236	276	50	—	прямой
Н 57-50/200	200	286	326	50	—	прямой
Н 57-50/250	250	336	376	50	—	прямой
Н 57-50/300	300	386	426	50	—	прямой
Н 57-50/400	400	486	526	50	—	прямой
Н 57-50/500	500	586	526	50	—	прямой
Н 57-50-УГЛ/050	50	—	—	50	—	угловой
Н 57-50-УГЛ/080	80	—	—	50	—	угловой
Н 57-50-УГЛ/100	100	—	—	50	—	угловой
Н 57-50-УГЛ/125	125	—	—	50	—	угловой
Н 57-50-УГЛ/150	150	—	—	50	—	угловой
Н 57-50-УГЛ/200	200	—	—	50	—	угловой
Н 57-50-УГЛ/250	250	—	—	50	—	угловой
Н 57-50-УГЛ/300	300	—	—	50	—	угловой
Н 57-50-УГЛ/400	400	—	—	50	—	угловой
Н 57-50-УГЛ/500	500	—	—	50	—	угловой
Н 57-75/050	50	136	176	75	—	прямой
Н 57-75/080	80	166	206	75	—	прямой
Н 57-75/100	100	186	226	75	—	прямой
Н 57-75/125	125	211	251	75	—	прямой
Н 57-75/150	150	236	276	75	—	прямой
Н 57-75/200	200	286	326	75	—	прямой
Н 57-75/250	250	336	376	75	—	прямой
Н 57-75/300	300	386	426	75	—	прямой
Н 57-75/400	400	486	526	75	—	прямой
Н 57-75/500	500	586	526	75	—	прямой
Н 57-75-УГЛ/050	50	—	—	75	—	угловой
Н 57-75-УГЛ/080	80	—	—	75	—	угловой
Н 57-75-УГЛ/100	100	—	—	75	—	угловой
Н 57-75-УГЛ/125	125	—	—	75	—	угловой
Н 57-75-УГЛ/150	150	—	—	75	—	угловой
Н 57-75-УГЛ/200	200	—	—	75	—	угловой
Н 57-75-УГЛ/250	250	—	—	75	—	угловой
Н 57-75-УГЛ/300	300	—	—	75	—	угловой
Н 57-75-УГЛ/400	400	—	—	75	—	угловой
Н 57-75-УГЛ/500	500	—	—	75	—	угловой

Прокрутите для загрузки

Деформикс Н 57 — серия из 80 профилей закладного монтажа для деформационных швов в полах шириной от 50 до 500 мм. В серию входят прямые и угловые исполнения, поэтому шов можно провести и по прямому участку, и через изломы контура помещения. Верхняя граница диапазона рассчитана на полы, разбитые на крупные захватки, где взаимное смещение плит доходит до десятков миллиметров.

Назначение

Серию применяют там, где большая площадь пола разделена на крупные температурные и осадочные блоки, а шов между ними должен оставаться проходимым и ровным:

выставочные и спортивные залы с длинными пролётами;
протяжённые вестибюли и общественные пространства;
полы, залитые крупными картами с широким технологическим зазором.

Угловые исполнения замыкают шов на поворотах планировки, сохраняя единую линию перекрытия по всему контуру.

Конструкция и монтаж

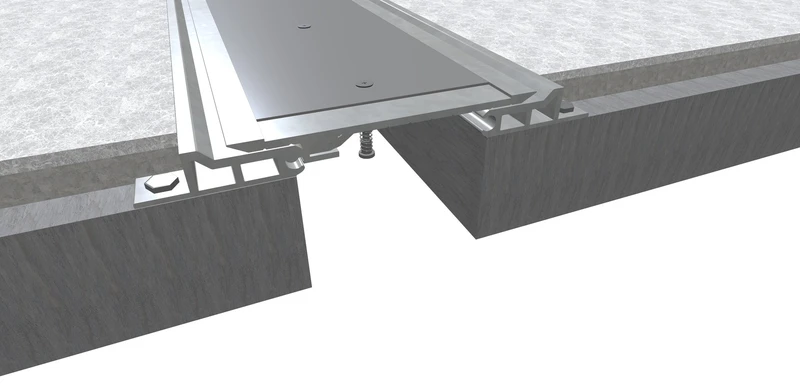

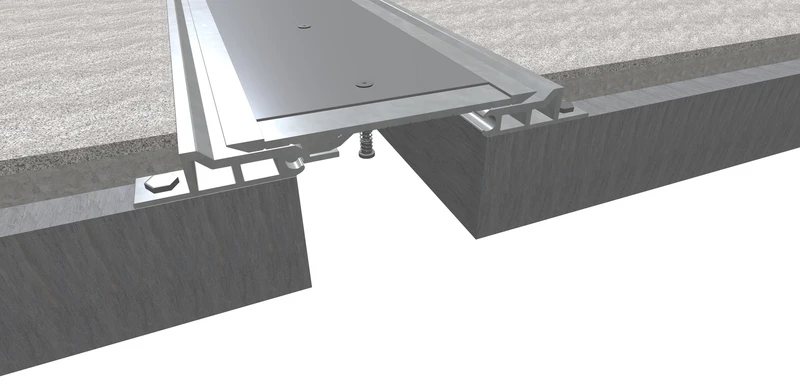

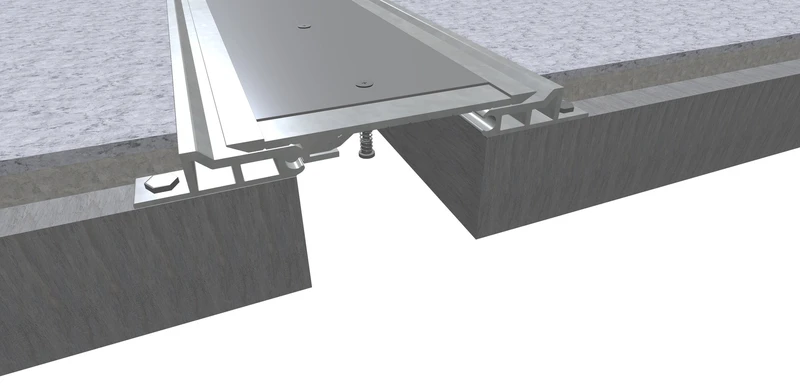

Закладной способ предполагает установку профиля до заливки: несущие полки бетонируют вместе со стяжкой по обе стороны шва, а центральный элемент воспринимает раскрытие и сдвиг. При широком зазоре такая заделка удерживает кромки покрытия от скалывания. Все типоразмеры серии с шириной перекрытия и посадочными высотами приведены в таблице ниже.

Нормативная база

Расположение и заполнение швов пола назначают в соответствии с СП 29.13330.2011 «Полы», совмещая шов покрытия со швом основания; действующие нагрузки учитывают по СП 20.13330.2016 «Нагрузки и воздействия».

Серия относится к разделу профили для полов с низкими нагрузками. Для швов с расширенной несущей частью в том же диапазоне подойдёт Деформикс Н 58, а вариант на меньший шов — Деформикс Н 41.
