Деформикс Н 58

Описание серии

Деформикс Н 58 — закладная серия из 80 профилей прямого и углового исполнения для швов шириной от 50 до 500 мм. Увеличенная ширина несущей части разгружает кромки шва под движением.

Альбом технических решений.DWG

Технический лист серии Н 58.PDF

Каталоги компании.PDF

📋Показано 30 из 80 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
Н 58-100/050	50	225	270	100	—	прямой

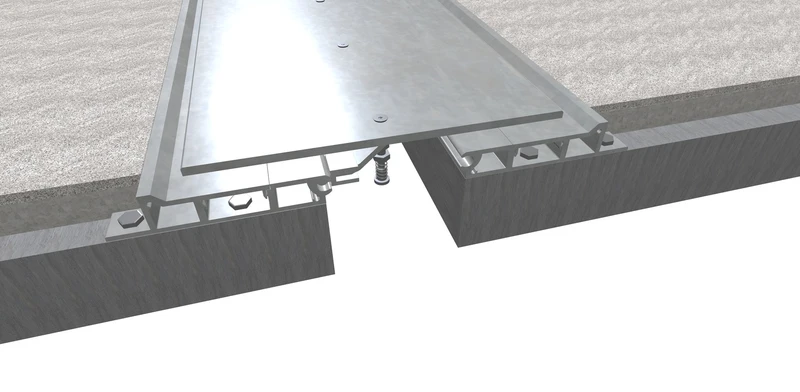

Н 58-100/080	80	255	300	100	—	прямой
Н 58-100/100	100	275	320	100	—	прямой
Н 58-100/125	125	300	345	100	—	прямой
Н 58-100/150	150	325	370	100	—	прямой
Н 58-100/200	200	375	420	100	—	прямой
Н 58-100/250	250	425	470	100	—	прямой
Н 58-100/300	300	475	520	100	—	прямой

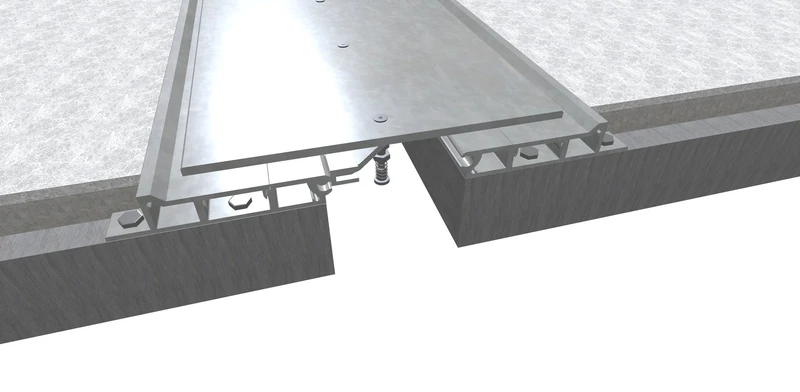

Н 58-100/400	400	575	620	100	—	прямой
Н 58-100/500	500	675	720	100	—	прямой
Н 58-100-УГЛ/050	50	—	—	100	—	угловой
Н 58-100-УГЛ/080	80	—	—	100	—	угловой
Н 58-100-УГЛ/100	100	—	—	100	—	угловой
Н 58-100-УГЛ/125	125	—	—	100	—	угловой
Н 58-100-УГЛ/150	150	—	—	100	—	угловой
Н 58-100-УГЛ/200	200	—	—	100	—	угловой
Н 58-100-УГЛ/250	250	—	—	100	—	угловой
Н 58-100-УГЛ/300	300	—	—	100	—	угловой
Н 58-100-УГЛ/400	400	—	—	100	—	угловой
Н 58-100-УГЛ/500	500	—	—	100	—	угловой
Н 58-25/050	50	225	270	25	—	прямой
Н 58-25/080	80	255	300	25	—	прямой
Н 58-25/100	100	275	320	25	—	прямой
Н 58-25/125	125	300	345	25	—	прямой
Н 58-25/150	150	325	370	25	—	прямой
Н 58-25/200	200	375	420	25	—	прямой
Н 58-25/250	250	425	470	25	—	прямой
Н 58-25/300	300	475	520	25	—	прямой
Н 58-25/400	400	575	620	25	—	прямой
Н 58-25/500	500	675	720	25	—	прямой
Н 58-25-УГЛ/050	50	—	—	25	—	угловой
Н 58-25-УГЛ/080	80	—	—	25	—	угловой
Н 58-25-УГЛ/100	100	—	—	25	—	угловой
Н 58-25-УГЛ/125	125	—	—	25	—	угловой
Н 58-25-УГЛ/150	150	—	—	25	—	угловой
Н 58-25-УГЛ/200	200	—	—	25	—	угловой
Н 58-25-УГЛ/250	250	—	—	25	—	угловой
Н 58-25-УГЛ/300	300	—	—	25	—	угловой
Н 58-25-УГЛ/400	400	—	—	25	—	угловой
Н 58-25-УГЛ/500	500	—	—	25	—	угловой
Н 58-50/050	50	225	270	50	—	прямой
Н 58-50/080	80	255	300	50	—	прямой
Н 58-50/100	100	275	320	50	—	прямой
Н 58-50/125	125	300	345	50	—	прямой
Н 58-50/150	150	325	370	50	—	прямой
Н 58-50/200	200	375	420	50	—	прямой
Н 58-50/250	250	425	470	50	—	прямой
Н 58-50/300	300	475	520	50	—	прямой
Н 58-50/400	400	575	620	50	—	прямой
Н 58-50/500	500	675	720	50	—	прямой
Н 58-50-УГЛ/050	50	—	—	50	—	угловой
Н 58-50-УГЛ/080	80	—	—	50	—	угловой
Н 58-50-УГЛ/100	100	—	—	50	—	угловой
Н 58-50-УГЛ/125	125	—	—	50	—	угловой
Н 58-50-УГЛ/150	150	—	—	50	—	угловой
Н 58-50-УГЛ/200	200	—	—	50	—	угловой
Н 58-50-УГЛ/250	250	—	—	50	—	угловой
Н 58-50-УГЛ/300	300	—	—	50	—	угловой
Н 58-50-УГЛ/400	400	—	—	50	—	угловой
Н 58-50-УГЛ/500	500	—	—	50	—	угловой
Н 58-75/050	50	225	270	75	—	прямой
Н 58-75/080	80	255	300	75	—	прямой
Н 58-75/100	100	275	320	75	—	прямой
Н 58-75/125	125	300	345	75	—	прямой
Н 58-75/150	150	325	370	75	—	прямой
Н 58-75/200	200	375	420	75	—	прямой
Н 58-75/250	250	425	470	75	—	прямой
Н 58-75/300	300	475	520	75	—	прямой
Н 58-75/400	400	575	620	75	—	прямой
Н 58-75/500	500	675	720	75	—	прямой
Н 58-75-УГЛ/050	50	—	—	75	—	угловой
Н 58-75-УГЛ/080	80	—	—	75	—	угловой
Н 58-75-УГЛ/100	100	—	—	75	—	угловой
Н 58-75-УГЛ/125	125	—	—	75	—	угловой
Н 58-75-УГЛ/150	150	—	—	75	—	угловой
Н 58-75-УГЛ/200	200	—	—	75	—	угловой
Н 58-75-УГЛ/250	250	—	—	75	—	угловой
Н 58-75-УГЛ/300	300	—	—	75	—	угловой
Н 58-75-УГЛ/400	400	—	—	75	—	угловой
Н 58-75-УГЛ/500	500	—	—	75	—	угловой

Прокрутите для загрузки

Деформикс Н 58 — закладная серия из 80 профилей прямого и углового исполнения для деформационных швов в полах шириной от 50 до 500 мм. Её отличает увеличенная ширина несущей части: опорные полки перекрывают шов с большим перехлёстом, поэтому нагрузка от прохода и проезда снимается с кромки и распределяется по большей площади бетона.

Назначение

Серию выбирают для полов с интенсивным движением по широкому шву, где важно разгрузить его края: атриумы и пассажи большой площади, торговые и логистические комплексы, длинные пролёты между температурными блоками производственных зданий. Расширенная опора уместна на участках, где через шов регулярно проходит колёсная техника, а покрытие вокруг зазора должно сохранять целостность. Угловые исполнения проводят шов через повороты планировки без разрыва линии перекрытия.

Конструкция и монтаж

Профиль монтируют закладным способом: широкие несущие полки заливают в стяжку с обеих сторон шва, центральная вставка компенсирует раскрытие и сдвиг плит. Больший размер посадки согласуют с толщиной покрытия, чтобы верх профиля вышел вровень с чистым полом. Ширина перекрытия и высоты каждого исполнения указаны в таблице ниже.

Нормативная база

Устройство шва ведут в соответствии с СП 29.13330.2011 «Полы» — с совмещением швов покрытия и основания и эластичным заполнением зазора; восприятие эксплуатационных нагрузок проверяют по СП 20.13330.2016 «Нагрузки и воздействия».

Серия входит в раздел профили для полов с низкими нагрузками. Если широкий перехлёст несущей части не требуется, достаточно Деформикс Н 57; для длинных прямых швов посмотрите Деформикс Н DВ.
