Деформикс Н DВ — закладная серия из 45 профилей исключительно прямого исполнения для протяжённых прямолинейных швов шириной от 50 до 500 мм. Широкая несущая часть, без угловых модификаций.
| Профиль | Ширина шва, мм | Видимая ширина, мм | Ширина профиля, мм | Глубина заложения, мм | Нагрузка, мПа | Тип | |
|---|---|---|---|---|---|---|---|
 | Н DВ 21/100-25-450/100 | 100 | 100 | 460 | 25 | 0.30 | прямой |
 | Н DВ 21/100-25-450/30 | 100 | 30 | 460 | 25 | 0.30 | прямой |
 | Н DВ 21/100-25-450/50 | 100 | 50 | 460 | 25 | 0.30 | прямой |
 | Н DВ 21/100-25-450/70 | 100 | 70 | 460 | 25 | 0.30 | прямой |
 | Н DВ 21/100-25-450/80 | 100 | 80 | 460 | 25 | 0.30 | прямой |

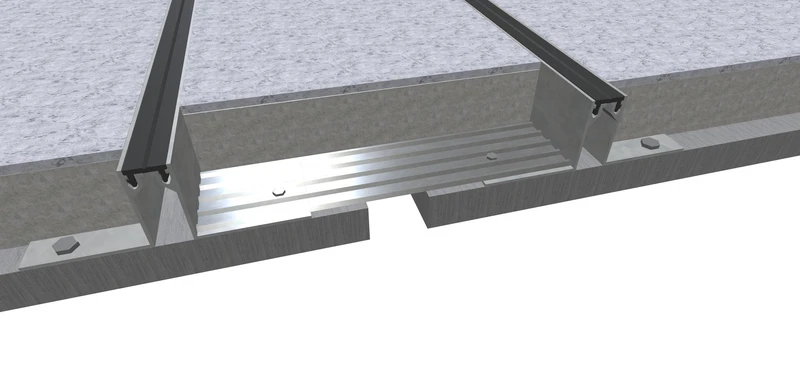

 | Н DВ 21/150-25-500/100 | 150 | 100 | 510 | 25 | 0.30 | прямой |

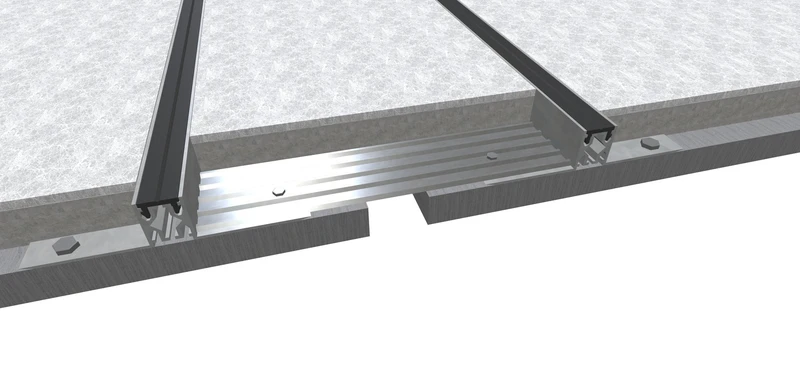

 | Н DВ 21/150-25-500/30 | 150 | 30 | 510 | 25 | 0.30 | прямой |
 | Н DВ 21/150-25-500/50 | 150 | 50 | 510 | 25 | 0.30 | прямой |
 | Н DВ 21/150-25-500/70 | 150 | 70 | 510 | 25 | 0.30 | прямой |

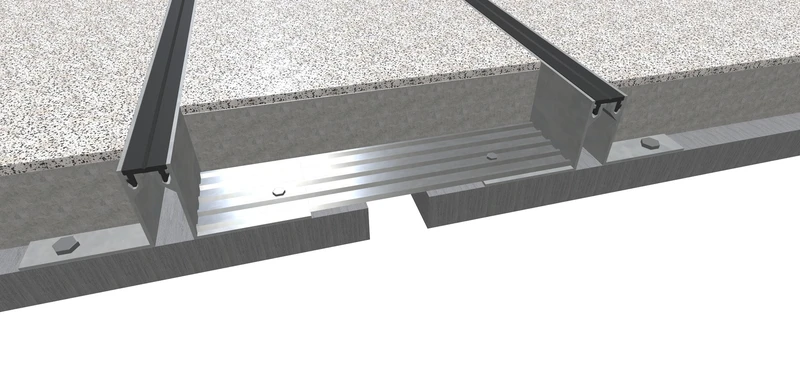

 | Н DВ 21/150-25-500/80 | 150 | 80 | 510 | 25 | 0.30 | прямой |
 | Н DВ 21/200-25-550/100 | 200 | 100 | 560 | 25 | 0.30 | прямой |
 | Н DВ 21/200-25-550/30 | 200 | 30 | 560 | 25 | 0.30 | прямой |

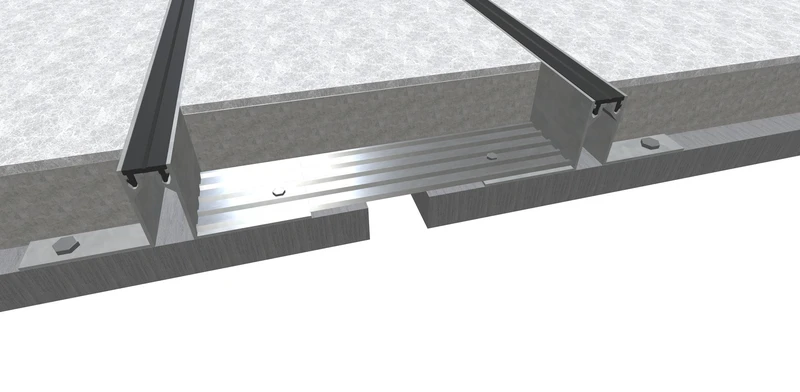

 | Н DВ 21/200-25-550/50 | 200 | 50 | 560 | 25 | 0.30 | прямой |
 | Н DВ 21/200-25-550/70 | 200 | 70 | 560 | 25 | 0.30 | прямой |
 | Н DВ 21/200-25-550/80 | 200 | 80 | 560 | 25 | 0.30 | прямой |

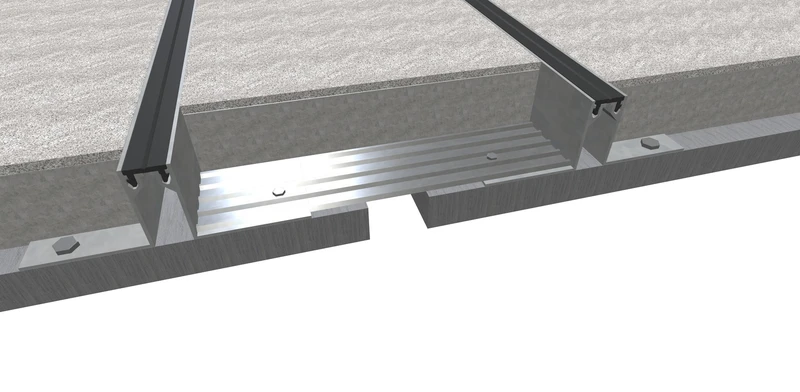

 | Н DВ 21/250-25-600/100 | 250 | 100 | 610 | 25 | 0.20 | прямой |

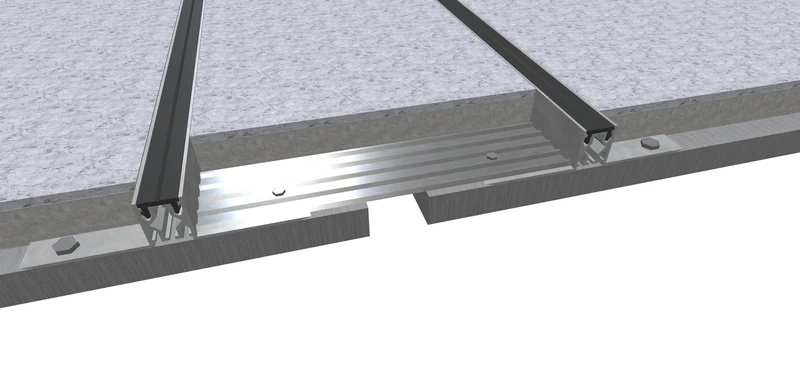

 | Н DВ 21/250-25-600/30 | 250 | 30 | 610 | 25 | 0.20 | прямой |
 | Н DВ 21/250-25-600/50 | 250 | 50 | 610 | 25 | 0.20 | прямой |
 | Н DВ 21/250-25-600/70 | 250 | 70 | 610 | 25 | 0.20 | прямой |
 | Н DВ 21/250-25-600/80 | 250 | 80 | 610 | 25 | 0.20 | прямой |
 | Н DВ 21/300-25-650/100 | 300 | 100 | 660 | 25 | 0.20 | прямой |
 | Н DВ 21/300-25-650/30 | 300 | 30 | 660 | 25 | 0.20 | прямой |
 | Н DВ 21/300-25-650/50 | 300 | 50 | 660 | 25 | 0.20 | прямой |
 | Н DВ 21/300-25-650/70 | 300 | 70 | 660 | 25 | 0.20 | прямой |
 | Н DВ 21/300-25-650/80 | 300 | 80 | 660 | 25 | 0.20 | прямой |
 | Н DВ 21/400-25-750/100 | 400 | 100 | 760 | 25 | 0.20 | прямой |
 | Н DВ 21/400-25-750/30 | 400 | 30 | 760 | 25 | 0.20 | прямой |
 | Н DВ 21/400-25-750/50 | 400 | 50 | 760 | 25 | 0.20 | прямой |
 | Н DВ 21/400-25-750/70 | 400 | 70 | 760 | 25 | 0.20 | прямой |
 | Н DВ 21/400-25-750/80 | 400 | 80 | 760 | 25 | 0.20 | прямой |
| Н DВ 21/500-25-850/100 | 500 | 100 | 860 | 25 | 0.20 | прямой | |
| Н DВ 21/500-25-850/30 | 500 | 30 | 860 | 25 | 0.20 | прямой | |
| Н DВ 21/500-25-850/50 | 500 | 50 | 860 | 25 | 0.20 | прямой | |
| Н DВ 21/500-25-850/70 | 500 | 70 | 860 | 25 | 0.20 | прямой | |
| Н DВ 21/500-25-850/80 | 500 | 80 | 860 | 25 | 0.20 | прямой | |
| Н DВ 21/50-25-400/100 | 50 | 100 | 410 | 25 | 0.30 | прямой | |
| Н DВ 21/50-25-400/30 | 50 | 30 | 410 | 25 | 0.30 | прямой | |
| Н DВ 21/50-25-400/50 | 50 | 50 | 410 | 25 | 0.30 | прямой | |
| Н DВ 21/50-25-400/70 | 50 | 70 | 410 | 25 | 0.30 | прямой | |
| Н DВ 21/50-25-400/80 | 50 | 80 | 410 | 25 | 0.30 | прямой | |
| Н DВ 21/80-25-430/100 | 80 | 100 | 440 | 25 | 0.30 | прямой | |
| Н DВ 21/80-25-430/30 | 80 | 30 | 440 | 25 | 0.30 | прямой | |
| Н DВ 21/80-25-430/50 | 80 | 50 | 440 | 25 | 0.30 | прямой | |
| Н DВ 21/80-25-430/70 | 80 | 70 | 440 | 25 | 0.30 | прямой | |
| Н DВ 21/80-25-430/80 | 80 | 80 | 440 | 25 | 0.30 | прямой |
Деформикс Н DВ — закладная серия из 45 профилей исключительно прямого исполнения для швов шириной от 50 до 500 мм. Серия сделана под протяжённые прямолинейные швы с широкой несущей частью и не содержит угловых модификаций — это её осознанная специализация.
Прямые швы большой длины проходят через залы, галереи и вытянутые в плане помещения, где деформационная линия идёт от стены до стены без изломов. Здесь важна не гибкость по геометрии, а стабильная работа длинного шва и широкий перехлёст кромок: серия закрывает раскрытие вплоть до 500 мм и держит ровную поверхность на всём протяжении. Если контур шва меняет направление, узел решают профилями с угловым исполнением из соседних серий.
Закладное исполнение заводят в стяжку до бетонирования: широкие полки заливают вместе с покрытием, центральный элемент воспринимает продольные и поперечные подвижки плит. Отсутствие угловых деталей упрощает раскладку на длинных прямых участках и сокращает число стыков. Типоразмеры и посадочные размеры серии сведены в таблицу ниже.
Расположение шва принимают по СП 29.13330.2011 «Полы» — с совмещением швов покрытия и основания и эластичным заполнением; нагрузки оценивают по СП 20.13330.2016 «Нагрузки и воздействия».
Раздел — профили для полов с низкими нагрузками. Нужны угловые модификации для поворотов контура — смотрите Деформикс Н 58 или Деформикс Н 57.
