Расчётная формула

[ b = 3 + \frac{H}{50} + S_1 + S_2 ]

Где:

• (b) — ширина шва, см
• (H) — высота здания, м
• (S_1, S_2) — расчётные перемещения смежных блоков, см

Минимальная ширина

Высота здания	Минимальная ширина шва
До 5 м	30 мм
5–10 м	50 мм
10–15 м	70 мм
15–20 м	90 мм
20–30 м	110 мм
30–40 м	130 мм

Пример расчёта

Здание высотой 25 м в районе 8 баллов:

• Расчётные перемещения: S₁ = S₂ = 2 см
• Ширина шва: b = 3 + 25/50 + 2 + 2 = 7,5 см = 75 мм

С учётом запаса принимаем 90–100 мм.

Конструкция сейсмического шва

Основные элементы

Парные несущие конструкции:

• Двойные колонны (на расстоянии ширины шва)
• Двойные стены
• Независимые фундаменты

Разрыв в ограждающих конструкциях:

• Проходит через все стены, полы, потолки, кровлю
• Заполняется эластичным материалом
• Защищается профилями

Типы конструкций швов

Со спаренными колоннами:

• Каждый блок имеет свои колонны вдоль шва
• Балки и плиты опираются на свои колонны
• Шов проходит между колоннами

С консольными участками:

• Плита одного блока заводится консольно в зону шва
• Консоль не касается соседнего блока
• Более экономичный вариант

Заполнение сейсмических швов

Требования к заполнителю

• Эластичность (многократные деформации без разрушения)
• Морозостойкость
• Негорючесть (для противопожарных требований)
• Долговечность (срок службы = срок службы здания)

Материалы заполнения

Минераловатные плиты:

• Плотность: 60–100 кг/м³
• Сжимаемость: до 50%
• Негорючесть: НГ

Пенополиэтилен (Вилатерм):

• Плотность: 20–40 кг/м³
• Эластичность: высокая
• Горючесть: Г1–Г2

Эластичные герметики:

• По периметру шва
• Гидроизоляция и пылезащита

Профили Deformix для сейсмических швов

Серия К 29 — для больших амплитуд

Специально разработаны для сейсмических швов с амплитудой 100–600 мм.

Технические характеристики:

• Ширина шва: 100–600 мм
• Амплитуда сжатия: 50–300 мм
• Амплитуда растяжения: 50–500 мм
• Амплитуда сдвига: 40–150 мм

Модификации:

• Deformix 29-50/100 — ширина 100 мм
• Deformix 29-50/200 — ширина 200 мм
• Deformix 29-50/300 — ширина 300 мм
• Deformix 29-50/400 — ширина 400 мм
• Deformix 29-50/500 — ширина 500 мм
• Deformix 29-50/600 — ширина 600 мм

Серия С 20 — для стен

Для стеновых сейсмических швов:

• Deformix С 20-15/150 — ширина 150 мм
• Deformix С 20-15/250 — ширина 250 мм
• Deformix С 20-15/350 — ширина 350 мм

Серия Н 21 — для полов

Для напольных сейсмических швов:

• Deformix Н 21-50/090 — ширина 90 мм
• Deformix Н 21-50/150 — ширина 150 мм
• Deformix Н 21-75/200 — ширина 200 мм

Устройство сейсмических швов

В полах

1. Формирование шва в плите перекрытия
2. Установка профиля Deformix (серия Н 21 или 29)
3. Заполнение полости минераловатной плитой
4. Устройство финишного покрытия

В стенах

1. Выполнение разрыва в кладке/бетоне
2. Заполнение шва минватой
3. Установка профиля С 20 или С 35
4. Отделка поверхности

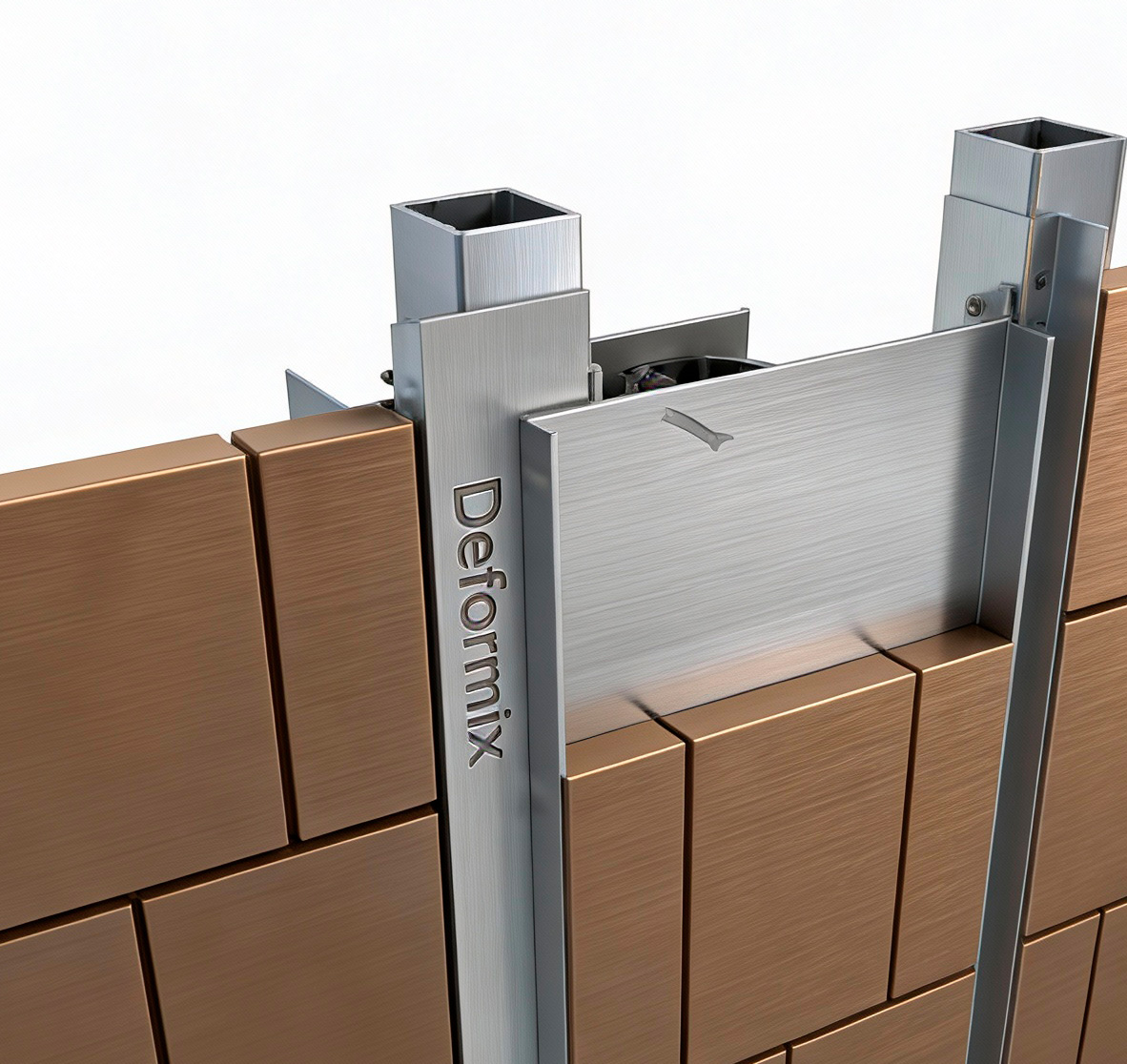

На фасадах

1. Устройство шва в фасадной системе
2. Заполнение негорючим материалом
3. Установка фасадного профиля С 21
4. Герметизация примыканий

На кровле

1. Формирование шва в кровельном пироге
2. Устройство парапетов по краям шва
3. Установка кровельного профиля
4. Гидроизоляция
