Конструкционные швы: технология устройства и защита
Конструкционные швы — технологические разрывы в бетонных конструкциях, образующиеся при поэтапной заливке бетона. В отличие от деформационных швов, они не предназначены для компенсации перемещений, но требуют правильного устройства и защиты для обеспечения монолитности и долговечности конструкции. Профили Deformix применяются для защиты конструкционных швов в зонах с интенсивными нагрузками.
Природа конструкционных швов
Определение
Конструкционный шов (рабочий шов, шов бетонирования) — граница между участками бетона, уложенными в разное время. Образуется при перерывах в бетонировании.
Причины образования
Технологические:
- Ограниченная производительность бетонного завода
- Недостаточное количество рабочих
- Ограничения по времени укладки (жизнеспособность смеси)
- Поэтапное строительство
Организационные:
- Перерывы в работе (ночь, выходные)
- Неблагоприятные погодные условия
- Поставка бетона партиями
- Аварийные ситуации
Конструктивные:
- Большие объёмы бетонирования
- Сложная геометрия конструкции
- Необходимость устройства закладных деталей
Отличие от деформационных швов
| Параметр | Конструкционный шов | Деформационный шов |
|---|---|---|
| Назначение | Технологический перерыв | Компенсация деформаций |
| Перемещения | Не допускаются | Обеспечиваются |
| Армирование | Проходит сквозь | Прерывается |
| Монолитность | Должна обеспечиваться | Не требуется |
| Ширина | Минимальная | Расчётная |
Расположение конструкционных швов
Принципы размещения
В зонах минимальных напряжений:
- Где изгибающие моменты близки к нулю
- Где поперечные силы минимальны
Перпендикулярно оси конструкции:
- В балках — вертикально
- В плитах — по всей толщине
- В колоннах — горизонтально
На определённом расстоянии от критических сечений:
- Не ближе 1/3 пролёта от опоры (для балок)
- Не в зоне максимальных моментов
Расположение в различных конструкциях
Плиты перекрытий:
- Параллельно короткой стороне
- В средней трети пролёта
- По линии нулевых моментов
Балки и ригели:
- В средней трети пролёта (при равномерной нагрузке)
- Вертикально, перпендикулярно оси
- Не ближе 2h от опоры (h — высота сечения)
Колонны:
- У верха фундамента
- У низа балок/плит перекрытия
- Горизонтально
Стены:
- В зонах минимальных напряжений
- Вертикально или горизонтально
- С учётом армирования
Подготовка поверхности старого бетона
Требования к контактной поверхности
Для обеспечения монолитности необходимо:
- Удалить цементную плёнку
- Создать шероховатую поверхность
- Обеспечить чистоту (без масла, грязи)
- Увлажнить перед укладкой нового бетона
Методы обработки
Механические:
- Металлические щётки
- Пескоструйная обработка
- Гидроструйная обработка (водой под давлением)
- Фрезерование
- Насечка перфоратором
Химические:
- Замедлители схватывания поверхности (наносятся до заливки)
- Смывка цементной плёнки после заливки
Оптимальное время обработки:
- Через 6–24 часа после укладки (пока бетон не набрал полную прочность)
- Поверхность должна быть "зелёной" — достаточно прочной, но легко обрабатываемой
Увлажнение
Перед укладкой нового бетона старый необходимо:
- Обильно смочить водой (за 2–4 часа до укладки)
- Удалить излишки воды (лужи)
- Поверхность должна быть влажной, но не мокрой
Армирование в зоне конструкционного шва
Непрерывность арматуры
Арматура должна проходить через конструкционный шов без разрыва:
- Рабочая арматура — обязательно
- Конструктивная арматура — желательно
- Хомуты — по расчёту
Длина выпусков
Если арматура прерывается, длина выпусков:
- Не менее 30 диаметров (для сжатой арматуры)
- Не менее 40 диаметров (для растянутой арматуры)
- С учётом класса бетона и арматуры
Дополнительное армирование
В зоне шва рекомендуется:
- Сгущение хомутов (шаг × 0,5)
- Дополнительные сетки
- Наклонная арматура под 45° к плоскости шва
Бетонирование конструкционных швов
Требования к бетонной смеси
Новый бетон:
- Класс не ниже, чем у старого бетона
- Подвижность П3–П4 (для лучшего контакта)
- Фракция заполнителя — стандартная или уменьшенная
Контактный слой (при необходимости):
- Цементный раствор
- Эпоксидные или полимерные составы
- Адгезионные добавки
Последовательность работ
- Подготовка поверхности старого бетона
- Установка опалубки (при необходимости)
- Увлажнение контактной поверхности
- Нанесение контактного слоя (опционально)
- Укладка бетонной смеси
- Тщательное уплотнение в зоне шва
- Уход за бетоном
Уплотнение
В зоне конструкционного шва требуется особо тщательное уплотнение:
- Глубинный вибратор — вдоль линии шва
- Время вибрирования — увеличенное
- Контроль заполнения — визуальный
Защита конструкционных швов в полах
Зачем нужна защита
В полах с интенсивными нагрузками конструкционные швы подвергаются:
- Ударным воздействиям колёс
- Истиранию
- Сколам кромок
- Разрушению поверхностного слоя

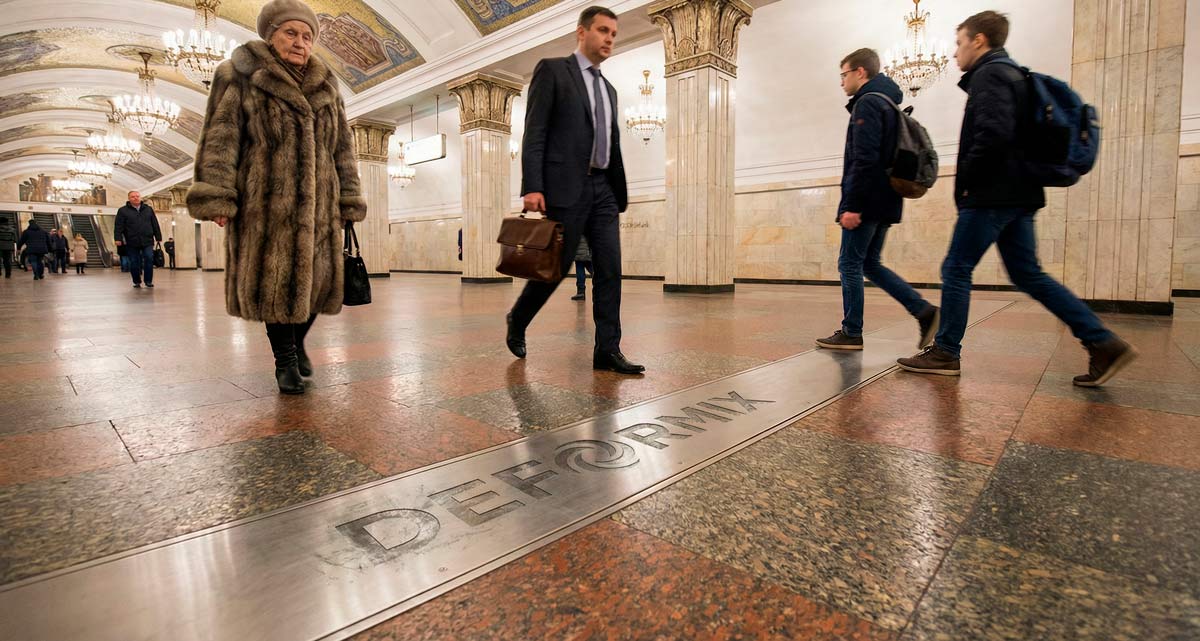

Профили Deformix для конструкционных швов
Для швов с минимальным раскрытием, но высокими нагрузками:
- Deformix Н 21-50/020 — ширина 20 мм, нагрузка до 1,2 МПа
- Deformix Н 21-50/030 — ширина 30 мм
Профиль:
- Защищает кромки от сколов
- Передаёт нагрузку через шов
- Обеспечивает плавный наезд техники
Серия 21 (облегчённая):
Для конструкционных швов с умеренными нагрузками:
- Deformix 21-15/025 — толщина 15 мм, ширина 25 мм
- Deformix 21-20/030 — толщина 20 мм, ширина 30 мм
- Deformix 21-35/035 — толщина 35 мм, ширина 35 мм
Серия Н 24:
Для пешеходных зон:
- Deformix Н 24-15/010 — минимальная ширина 10 мм
- Deformix Н 24-20/020 — ширина 20 мм
Установка профилей
Закладной метод:
- Установка профиля до заливки второй очереди
- Фиксация на уровне финишного покрытия
- Бетонирование второй секции
- Уплотнение в зоне профиля
Накладной метод (для существующих швов):
- Расширение шва (при необходимости)
- Очистка и подготовка
- Крепление профиля дюбелями
- Герметизация примыканий
Альтернативные способы защиты
Без профилей
Шпонки (дюбели):
- Гладкие стальные стержни Ø20–25 мм
- Длина 400–500 мм, шаг 300 мм
- Одна половина в гильзе
- Передают нагрузку, допускают небольшое раскрытие
Стальные уголки:
- Защита кромок стальным уголком
- Крепление анкерами
- Экономичный вариант
Полимерные составы:
- Эпоксидные или полиуретановые
- Заполнение и укрепление шва
- Для умеренных нагрузок
Сравнение способов защиты
| Способ | Нагрузка | Долговечность | Стоимость |
|---|---|---|---|
| Без защиты | Низкая | 3–5 лет | — |
| Шпонки | Высокая | 15–20 лет | Низкая |
| Уголки | Средняя | 10–15 лет | Низкая |
| Полимеры | Средняя | 5–10 лет | Средняя |
| Профили Deformix | Высокая | 25–50 лет | Высокая |
Конструкционные швы в различных конструкциях
В промышленных полах
Особенности:
- Высокие нагрузки от техники
- Интенсивная эксплуатация
- Необходимость защиты профилями
Рекомендации:
- Минимизировать количество швов
- Располагать вне основных проездов
- Использовать профили серии Н 21
В перекрытиях
Особенности:
- Работа на изгиб
- Важность монолитности
- Армирование проходит сквозь
Рекомендации:
- Располагать в средней трети пролёта
- Тщательная подготовка поверхности
- Сгущение армирования
В стенах
Особенности:
- Вертикальные и горизонтальные швы
- Работа на сжатие и изгиб
- Гидроизоляция (для подземных частей)
Рекомендации:
- Вертикальные швы — в четвертях пролёта
- Горизонтальные — на уровне перекрытий
- Гидрошпонки в подземной части
В фундаментах
Особенности:
- Высокие требования к монолитности
- Гидроизоляция
- Большие объёмы бетонирования
Рекомендации:
- Избегать швов в критических сечениях
- Гидрошпонки по всей длине
- Тщательная подготовка поверхности
Контроль качества
Что проверять
До бетонирования:
- Подготовка поверхности (шероховатость, чистота)
- Увлажнение
- Положение арматуры
- Установка профиля (при наличии)
Во время бетонирования:
- Качество уплотнения
- Заполнение зоны шва
- Отсутствие расслоения
После бетонирования:
- Отсутствие трещин
- Сцепление старого и нового бетона
- Положение профиля
Испытания
Неразрушающие:
- Ультразвуковой контроль сцепления
- Визуальный осмотр
Разрушающие (на образцах):
- Испытание кернов на раскол по шву
- Прочность сцепления
📋 Заключение
Типичные ошибки
При устройстве
- Отсутствие подготовки поверхности
- Сухой старый бетон
- Недостаточное уплотнение
- Разрыв арматуры
При эксплуатации
- Отсутствие защиты в нагруженных зонах
- Игнорирование сколов и разрушений
- Несвоевременный ремонт
Последствия ошибок
- Расслоение по шву
- Протечки воды
- Разрушение кромок
- Снижение несущей способности
Ремонт конструкционных швов
Признаки повреждений
- Трещины вдоль линии шва
- Сколы кромок
- Выкрашивание бетона
- Оголение арматуры
Методы ремонта
Поверхностный ремонт:
- Расшивка трещин
- Заполнение ремонтным составом
- Установка защитного профиля
Глубокий ремонт:
- Удаление разрушенного бетона
- Обработка арматуры
- Восстановление сечения
- Защита профилем
Инъектирование:
- Для трещин и расслоений
- Эпоксидные или полиуретановые составы
- Восстановление монолитности
Конструкционные швы в зонах с интенсивными нагрузками требуют защиты профилями Deformix, что обеспечивает долговечность и безаварийную эксплуатацию бетонных конструкций на протяжении 25–50 лет.
