Деформационные швы в подземных парковках
Деформационные швы в подземных парковках
Подземные парковки — один из наиболее сложных объектов для устройства деформационных швов. Сочетание высоких транспортных нагрузок, агрессивной среды и требований к гидроизоляции делает выбор профилей критически важным. Deformix производит специализированные решения для подземных паркингов, включая гидроизоляционные профили серии Г 80.
Особенности деформационных швов в подземных паркингах
Гидроизоляционные требования
Главное требование — абсолютная водонепроницаемость:
- Подземные парковки находятся ниже уровня грунтовых вод
- Через негерметичные швы вода проникает внутрь
- Протечки приводят к коррозии арматуры, затоплению, порче автомобилей
Транспортные нагрузки
Полы паркингов испытывают нагрузки от:
- Легковых автомобилей — до 0,3 МПа
- Внедорожников и кроссоверов — до 0,5 МПа
- Микроавтобусов — до 0,8 МПа
- Грузовых автомобилей (грузовые уровни) — до 1,5 МПа
Агрессивная среда
Полы подвергаются воздействию:
- Противогололёдных реагентов с колёс автомобилей
- Масел и ГСМ
- Влаги и конденсата
- Перепадов температуры (въезд с улицы)
Интенсивная эксплуатация
Многократные переезды швов автомобилями создают динамические нагрузки на профили.
Типы швов в подземных паркингах
Температурно-деформационные швы
Разделяют паркинг на температурные блоки. Шаг швов — 30–50 м в зависимости от проекта.
Осадочные швы
Разделяют части здания с разной нагрузкой на фундамент.
Антисейсмические швы
Обязательны в сейсмоопасных районах. Ширина — до 150 мм.
Швы в местах примыкания к пандусам
Переход между горизонтальной и наклонной частью.
Серии Deformix для подземных паркингов
Серия Г 80 — гидроизоляционные профили
Основная серия для паркингов с требованиями к гидроизоляции.
Технические характеристики:
- Маркировка: ДПС
- Материал: сталь окрашенная, нержавеющая сталь (SS), оцинкованная (BR)
- Компенсатор: ТЭП (ПС2)
- Допустимая нагрузка: до 2,1 МПа
- Ширина шва: 60–70 мм
- Амплитуда сжатия: до 15 мм
- Амплитуда растяжения: до 50 мм
- Амплитуда сдвига: до 55 мм
- Метод монтажа: накладной
- Гидроизоляция: да (спаивание с ПВХ-мембраной)
Модификации:
- Deformix Г 80-0/070 — прямой профиль
- Deformix Г 80-0-УГЛ/070 — угловой профиль
Особенности:
- Гидроизоляционный фартук из ПВХ-совместимого материала
- Возможность спаивания с мембраной подземной гидроизоляции
- Создание единого водонепроницаемого контура
Серия Н 21 — для негидроизолируемых участков
Для швов во внутренней части паркинга без требований к гидроизоляции.
Характеристики:
- Нагрузка: до 1,2 МПа
- Ширина шва: 20–200 мм
- Метод монтажа: закладной
Рекомендуемые модификации:
- Deformix Н 21-50/030 — стандартный шов
- Deformix Н 21-50/050 — широкий шов
- Deformix Н 21-50-УГЛ/030 — угловой
Серия В 25 — для грузовых уровней
Для паркингов с движением грузовых автомобилей.
Характеристики:
- Нагрузка: до 2,5 МПа
- Ширина шва: 30–80 мм
- Компенсатор: износостойкая резина
Интеграция с системами гидроизоляции
Спаивание с ПВХ-мембраной
Профили Г 80 интегрируются в систему подземной гидроизоляции:
- Укладка ПВХ-мембраны на перекрытие
- Подвод мембраны к деформационному шву
- Сварка мембраны с гидроизоляционным фартуком профиля
- Образование единого водонепроницаемого контура
- Монтаж защитной стяжки поверх мембраны
Совместимость с материалами
Профили Deformix Г 80 совместимы с:
- ПВХ-мембранами (Logicroof, ТЕХНОНИКОЛЬ, Sika)
- ТПО-мембранами
- Битумно-полимерными материалами (через переходные элементы)
Узел примыкания профиля к стене
В местах примыкания к стенам используются угловые профили Г 80-0-УГЛ:
- Вертикальная часть — к стене
- Горизонтальная часть — к полу
- Непрерывный гидроизоляционный контур
Особенности проектирования
Шаг деформационных швов
- Отапливаемые паркинги: 40–60 м
- Неотапливаемые паркинги: 25–40 м
- Открытые паркинги: 20–30 м
Ширина швов
- Температурные швы: 20–50 мм
- Осадочные швы: 30–70 мм
- Сейсмические швы: 50–150 мм
Расположение швов
- Вдоль осей колонн
- Параллельно въездным пандусам
- С учётом разметки парковочных мест (швы не должны проходить по траектории колёс)

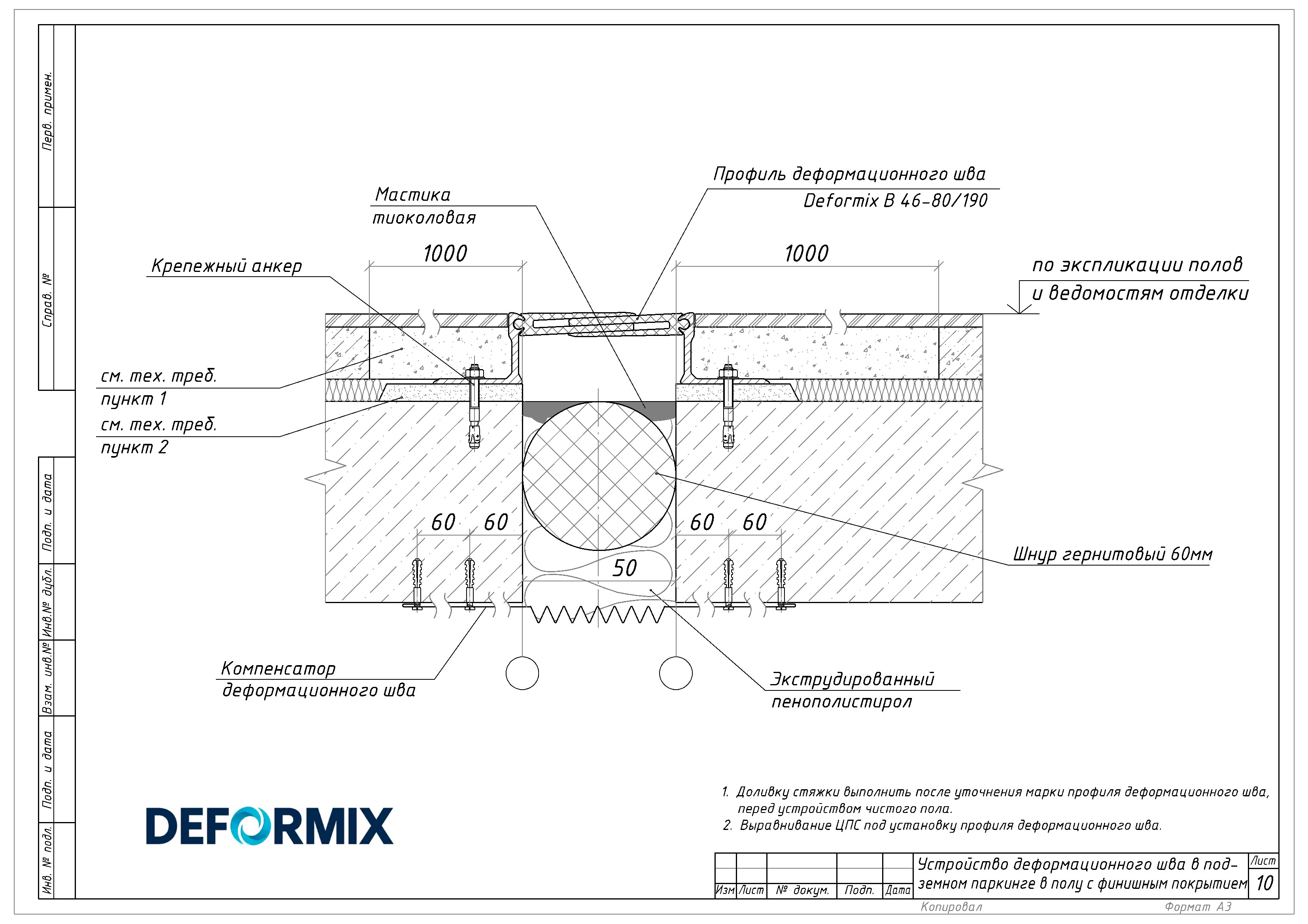

Монтаж профилей в подземных паркингах
Этапы устройства гидроизоляционного шва
- Подготовка основания — формирование шва в монолитной плите
- Укладка гидроизоляции — ПВХ-мембрана до шва
- Установка профиля — позиционирование по оси шва
- Сварка — соединение фартука с мембраной
- Контроль — проверка герметичности
- Защитная стяжка — устройство стяжки поверх мембраны
- Финишное покрытие — топпинг, полимер или плитка
Контроль качества
- Визуальный осмотр сварных швов
- Проверка вакуумом (при необходимости)
- Испытание на водонепроницаемость участка
Эксплуатация и обслуживание
Регулярный осмотр
- Проверка состояния компенсаторов — 1 раз в год
- Осмотр после зимнего сезона
- Контроль на предмет протечек
Очистка
- Удаление мусора из швов
- Промывка водой
- Исключение попадания песка и реагентов в шов
📋 Заключение
Ремонт
- Замена повреждённых компенсаторов
- Герметизация локальных нарушений
- Полная замена при критическом износе
Профили Deformix серии Г 80 обеспечивают надёжную гидроизоляцию деформационных швов в подземных паркингах на протяжении всего срока эксплуатации — 50 и более лет.
