Деформационные швы в автомобильных парковках
Деформационные швы в автомобильных парковках

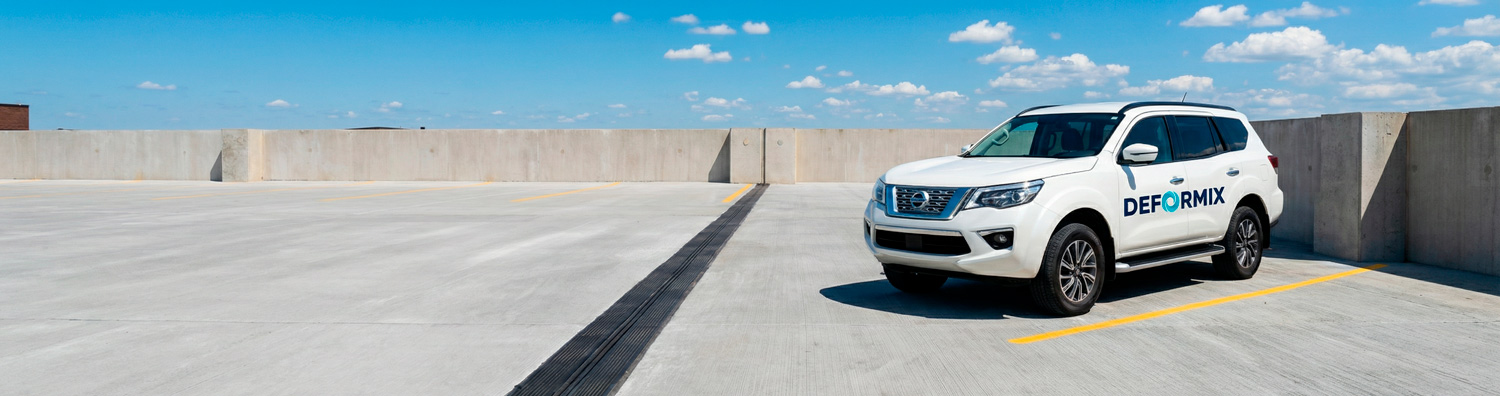

Автомобильные парковки — наземные, многоуровневые и подземные — требуют надёжных деформационных швов, способных выдерживать транспортные нагрузки и обеспечивать долговечность покрытия. Правильный выбор профилей определяет срок службы паркинга и затраты на ремонт. Deformix производит полную линейку профилей для парковок любого типа.
Типы автомобильных парковок
Наземные открытые парковки
Асфальтовое или бетонное покрытие под открытым небом. Швы подвергаются атмосферным воздействиям.
Наземные крытые парковки
Парковки под навесом или в отдельном здании. Защита от осадков, но перепады температуры.
Многоуровневые паркинги
Отдельно стоящие здания или надстройки над ТЦ. Значительные температурные деформации.
Подземные паркинги
Под жилыми домами, ТЦ, офисами. Требования к гидроизоляции.
Эксплуатируемые кровли-паркинги
Парковки на крышах зданий. Максимальные требования к гидроизоляции и нагрузкам.
Требования к деформационным швам
| Тип парковки | Нагрузка | Гидроизоляция | Температура |
|---|---|---|---|
| Наземная открытая | Средняя | Желательна | -40…+50°C |
| Наземная крытая | Средняя | Нет | -30…+40°C |
| Многоуровневая | Высокая | Желательна | -20…+40°C |
| Подземная | Высокая | Обязательна | +5…+25°C |
| Кровля-паркинг | Высокая | Обязательна | -40…+80°C |
Серии Deformix для автомобильных парковок
Серия Н 21 — основная серия
Универсальное решение для большинства парковок.
Технические характеристики:
- Нагрузка: до 1,2 МПа
- Ширина шва: 20–200 мм
- Компенсатор: ТЭП
- Допустимый транспорт: легковые, грузовые, автобусы
Рекомендуемые модификации:
- Н 21-50/020 — для швов 20 мм
- Н 21-50/030 — для швов 30 мм (стандарт)
- Н 21-50/050 — для швов 50 мм
- Н 21-50-УГЛ/030 — угловой
Серия Г 80 — с гидроизоляцией
Для подземных и кровельных паркингов.
Характеристики:
- Нагрузка: до 2,1 МПа
- Ширина шва: 60–70 мм
- Гидроизоляция: спаивание с ПВХ-мембраной
- Модификации: Г 80-0/070, Г 80-0-УГЛ/070
Серия Н 24 — для пешеходных зон
Для тротуаров, переходов, лестниц на парковках.
Характеристики:
- Нагрузка: до 0,05 МПа
- Ширина шва: 10–50 мм
- Метод монтажа: накладной и закладной
Серия В 25 — для грузовых паркингов
Для парковок грузового транспорта, автобусных станций.
Характеристики:
- Нагрузка: до 2,5 МПа
- Ширина шва: 30–80 мм
- Компенсатор: износостойкая резина
Расчёт нагрузок
Легковые автомобили
- Масса: 1 000–2 500 кг
- Давление на колесо: 0,2–0,3 МПа
- Рекомендуемая серия: Н 21
Внедорожники и кроссоверы
- Масса: 2 000–3 500 кг
- Давление: 0,3–0,5 МПа
- Рекомендуемая серия: Н 21
Микроавтобусы
- Масса: 3 000–5 000 кг
- Давление: 0,5–0,8 МПа
- Рекомендуемая серия: Н 21
Грузовые автомобили
- Масса: 10 000–40 000 кг
- Давление: 1,0–2,0 МПа
- Рекомендуемая серия: Н 21, В 25
Автобусы
- Масса: 12 000–25 000 кг
- Давление: 0,8–1,2 МПа
- Рекомендуемая серия: Н 21
Проектирование швов на парковках
Шаг деформационных швов
Расстояние между швами зависит от условий:
| Условия | Шаг швов |
|---|---|
| Отапливаемый паркинг | 40–60 м |
| Неотапливаемый крытый | 30–40 м |
| Открытый наземный | 20–30 м |
| Кровля-паркинг | 15–25 м |
Расположение швов
Принципы размещения:
- По осям несущих конструкций
- Параллельно направлению движения
- С учётом разметки (швы не на траектории колёс)
- В местах изменения конструктивной схемы
Ширина швов
- Температурные: 20–40 мм
- Осадочные: 30–50 мм
- Сейсмические: 50–150 мм
- На въездных пандусах: 30–50 мм
Особенности разных типов парковок
Открытые наземные парковки
Профили подвергаются:
- Прямому воздействию осадков
- Перепадам температуры
- Воздействию противогололёдных реагентов
Рекомендации:
- Серия Н 21 с морозостойким ТЭП
- Дополнительная герметизация примыканий
- Регулярная очистка от мусора и реагентов
Многоуровневые паркинги
Особенности:
- Значительные температурные деформации (особенно верхний уровень)
- Необходимость защиты нижних уровней от протечек
- Интенсивное движение на въездах/выездах
Рекомендации:
- Верхний уровень: серия Г 80 (гидроизоляция)
- Внутренние уровни: серия Н 21
- Въездные пандусы: усиленные профили
Кровли-паркинги
Максимальные требования:
- Абсолютная гидроизоляция
- Устойчивость к УФ и перепадам температуры
- Транспортные нагрузки
Рекомендации:
- Только серия Г 80 со спаиванием с мембраной
- Угловые профили на примыканиях
- Дренажная система вдоль швов
Монтаж и эксплуатация
Монтаж
- Устройство деформационного шва в бетонной плите
- Установка профиля до или после заливки (в зависимости от серии)
- Герметизация примыканий (для открытых парковок)
- Устройство финишного покрытия
📋 Заключение
Эксплуатация
- Регулярная очистка швов от мусора
- Осмотр после зимы (повреждения от реагентов)
- Своевременная замена повреждённых компенсаторов
Профили Deformix обеспечивают надёжную работу деформационных швов на автомобильных парковках при интенсивной эксплуатации — срок службы 25–50 лет.
