Деформикс В 51

Описание серии

Деформикс В 51 — 77 закладных напольных профилей прямого исполнения для швов шириной 50–300 мм. Усиленный класс нагрузки: рассчитана на большегрузную технику свыше 12 т с высокой точечной нагрузкой на кромку — тяжёлые склады и контейнерные терминалы.

Альбом технических решений.DWG

Технический лист серии В 51.PDF

Каталоги компании.PDF

📋Показано 30 из 77 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
В 51-100/050	50	250	210	100	—	прямой
В 51-100/075	75	275	235	100	—	прямой
В 51-100/100	100	300	260	100	—	прямой
В 51-100/150	150	390	310	100	—	прямой
В 51-100/200	200	450	360	100	—	прямой
В 51-100/250	200	510	410	100	—	прямой
В 51-100/300	300	600	460	100	—	прямой
В 51-110/050	50	250	210	110	—	прямой
В 51-110/075	75	275	235	110	—	прямой
В 51-110/100	100	300	260	110	—	прямой

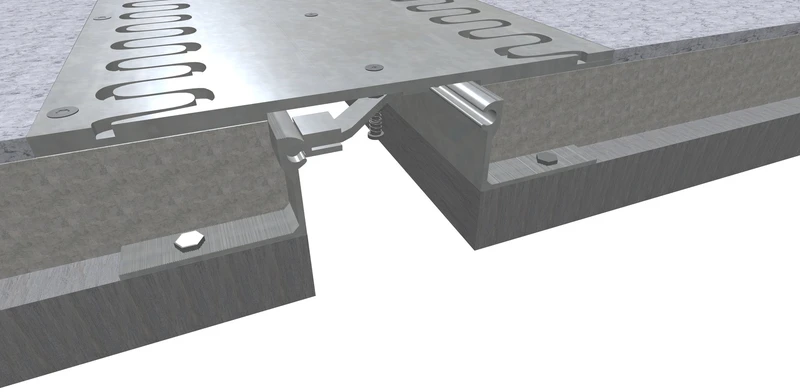

В 51-110/150	150	390	310	110	—	прямой
В 51-110/200	200	450	360	110	—	прямой
В 51-110/250	200	510	410	110	—	прямой
В 51-110/300	300	600	460	110	—	прямой

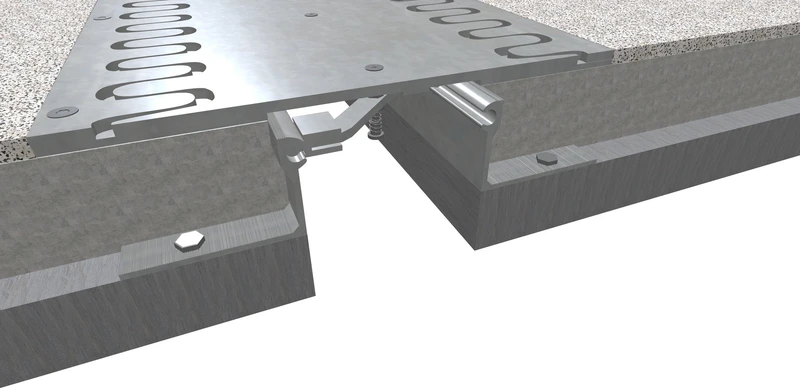

В 51-120/050	50	250	210	120	—	прямой

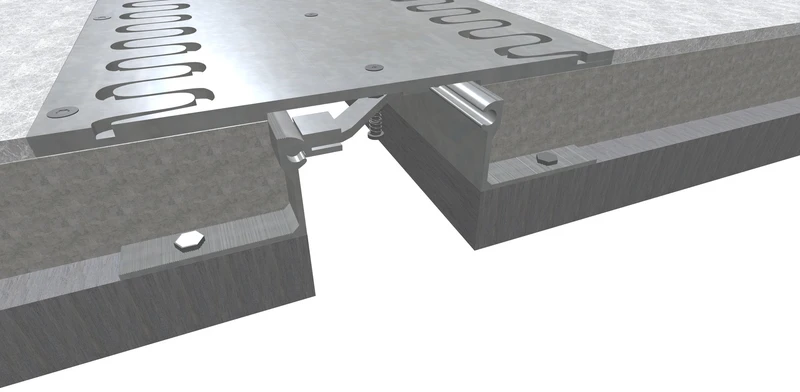

В 51-120/075	75	275	235	120	—	прямой
В 51-120/100	100	300	260	120	—	прямой
В 51-120/150	150	390	310	120	—	прямой
В 51-120/200	200	450	360	120	—	прямой
В 51-120/250	200	510	410	120	—	прямой
В 51-120/300	300	600	460	120	—	прямой
В 51-150/050	50	250	210	150	—	прямой
В 51-150/075	75	275	235	150	—	прямой
В 51-150/100	100	300	260	150	—	прямой
В 51-150/150	150	390	310	150	—	прямой
В 51-150/200	200	450	360	150	—	прямой
В 51-150/250	200	510	410	150	—	прямой
В 51-150/300	300	600	460	150	—	прямой

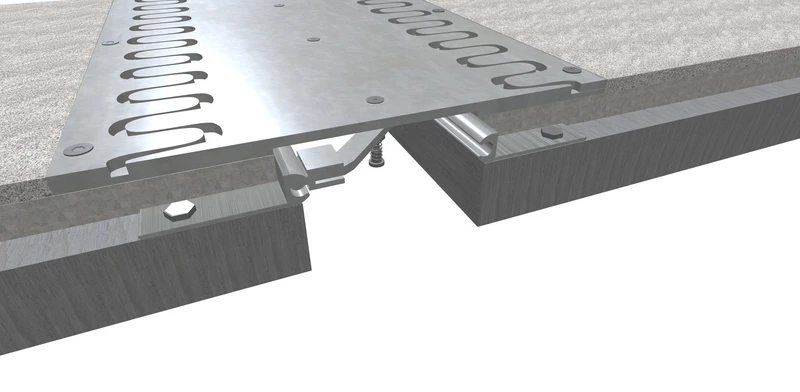

В 51-16/050	50	250	210	16	—	прямой
В 51-16/075	75	275	235	16	—	прямой
В 51-16/100	100	300	260	16	—	прямой
В 51-16/150	150	390	310	16	—	прямой
В 51-16/200	200	450	360	16	—	прямой
В 51-16/250	200	510	410	16	—	прямой
В 51-16/300	300	600	460	16	—	прямой
В 51-20/050	50	250	210	20	—	прямой
В 51-20/075	75	275	235	20	—	прямой
В 51-20/100	100	300	260	20	—	прямой
В 51-20/150	150	390	310	20	—	прямой
В 51-20/200	200	450	360	20	—	прямой
В 51-20/250	200	510	410	20	—	прямой
В 51-20/300	300	600	460	20	—	прямой
В 51-25/050	50	250	210	25	—	прямой
В 51-25/075	75	275	235	25	—	прямой
В 51-25/100	100	300	260	25	—	прямой
В 51-25/150	150	390	310	25	—	прямой
В 51-25/200	200	450	360	25	—	прямой
В 51-25/250	200	510	410	25	—	прямой
В 51-25/300	300	600	460	25	—	прямой
В 51-34/050	50	250	210	34	—	прямой
В 51-34/075	75	275	235	34	—	прямой
В 51-34/100	100	300	260	34	—	прямой
В 51-34/150	150	390	310	34	—	прямой
В 51-34/200	200	450	360	34	—	прямой
В 51-34/250	200	510	410	34	—	прямой
В 51-34/300	300	600	460	34	—	прямой
В 51-50/050	50	250	210	50	—	прямой
В 51-50/075	75	275	235	50	—	прямой
В 51-50/100	100	300	260	50	—	прямой
В 51-50/150	150	390	310	50	—	прямой
В 51-50/200	200	450	360	50	—	прямой
В 51-50/250	200	510	410	50	—	прямой
В 51-50/300	300	600	460	50	—	прямой
В 51-70/050	50	250	210	70	—	прямой
В 51-70/075	75	275	235	70	—	прямой
В 51-70/100	100	300	260	70	—	прямой
В 51-70/150	150	390	310	70	—	прямой
В 51-70/200	200	450	360	70	—	прямой
В 51-70/250	200	510	410	70	—	прямой
В 51-70/300	300	600	460	70	—	прямой
В 51-80/050	50	250	210	80	—	прямой
В 51-80/075	75	275	235	80	—	прямой
В 51-80/100	100	300	260	80	—	прямой
В 51-80/150	150	390	310	80	—	прямой
В 51-80/200	200	450	360	80	—	прямой
В 51-80/250	200	510	410	80	—	прямой
В 51-80/300	300	600	460	80	—	прямой

Прокрутите для загрузки

Серия Деформикс В 51 — 77 напольных профилей прямого исполнения закладного монтажа с шириной шва от 50 до 300 мм. От серии В 50 её отличает класс нагрузки: В 51 рассчитана на тяжёлый грузовой транспорт свыше 12 т. Это решение для полов, по которым регулярно проходит большегрузная колёсная техника с высокой точечной нагрузкой на кромку шва.

Назначение

Контейнерные терминалы и площадки перевалки, цеха с внутренними перевозками на большегрузных тележках, склады с движением полуприцепов и ричстакеров — участки, где нагрузка от одного колеса и удары по кромке шва особенно велики. Диапазон 50–300 мм позволяет вести один тип профиля и по узким рабочим швам стяжки, и по широким осадочным зазорам между пролётами.

Конструкция и монтаж

Закладной монтаж с замоноличиванием в обе плиты передаёт нагрузку от кромки на массив бетона и при усилиях свыше 12 т снижает риск выкрашивания бетона у шва. Профиль устанавливают до заливки, совмещая его ось с осью деформационного шва основания. Полный перечень типоразмеров серии приведён в таблице ниже.

Нормативная база

Нагрузки от транспорта принимают по СП 20.13330.2016 «Нагрузки и воздействия», а конструкцию швов пола — по СП 29.13330.2011 «Полы».

Серия относится к разделу Профили для полов с высокими нагрузками. Для полов с нагрузками до 12 т достаточно Деформикс В 50 с тем же диапазоном шва; из смежных решений раздела — Деформикс В 49.
