Деформикс В 50

Описание серии

Деформикс В 50 — 77 закладных напольных профилей прямого исполнения с самым широким в разделе раскрытием шва: от 50 до 300 мм. Держит пешеходную нагрузку, легковой и грузовой транспорт до 12 т и технику на пневмоколёсах.

Альбом технических решений.DWG

Технический лист серии В 50.PDF

Каталоги компании.PDF

📋Показано 30 из 77 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип
В 50-100/050	50	100	200	100	—	прямой
В 50-100/075	75	120	230	100	—	прямой
В 50-100/100	100	150	250	100	—	прямой
В 50-100/150	150	220	300	100	—	прямой
В 50-100/200	200	300	350	100	—	прямой
В 50-100/250	200	375	400	100	—	прямой
В 50-100/300	300	450	450	100	—	прямой
В 50-110/050	50	100	200	110	—	прямой
В 50-110/075	75	120	230	110	—	прямой
В 50-110/100	100	150	250	110	—	прямой
В 50-110/150	150	220	300	110	—	прямой
В 50-110/200	200	300	350	110	—	прямой
В 50-110/250	200	375	400	110	—	прямой
В 50-110/300	300	450	450	110	—	прямой
В 50-120/050	50	100	200	120	—	прямой
В 50-120/075	75	120	230	120	—	прямой
В 50-120/100	100	150	250	120	—	прямой
В 50-120/150	150	220	300	120	—	прямой
В 50-120/200	200	300	350	120	—	прямой
В 50-120/250	200	375	400	120	—	прямой
В 50-120/300	300	450	450	120	—	прямой
В 50-150/050	50	100	200	150	—	прямой
В 50-150/075	75	120	230	150	—	прямой
В 50-150/100	100	150	250	150	—	прямой
В 50-150/150	150	220	300	150	—	прямой
В 50-150/200	200	300	350	150	—	прямой
В 50-150/250	200	375	400	150	—	прямой
В 50-150/300	300	450	450	150	—	прямой
В 50-16/050	50	100	200	16	—	прямой
В 50-16/075	75	120	230	16	—	прямой
В 50-16/100	100	150	250	16	—	прямой
В 50-16/150	150	220	300	16	—	прямой
В 50-16/200	200	300	350	16	—	прямой
В 50-16/250	200	375	400	16	—	прямой
В 50-16/300	300	450	450	16	—	прямой
В 50-20/050	50	100	200	20	—	прямой
В 50-20/075	75	120	230	20	—	прямой
В 50-20/100	100	150	250	20	—	прямой
В 50-20/150	150	220	300	20	—	прямой
В 50-20/200	200	300	350	20	—	прямой
В 50-20/250	200	375	400	20	—	прямой
В 50-20/300	300	450	450	20	—	прямой
В 50-25/050	50	100	200	25	—	прямой
В 50-25/075	75	120	230	25	—	прямой
В 50-25/100	100	150	250	25	—	прямой
В 50-25/150	150	220	300	25	—	прямой
В 50-25/200	200	300	350	25	—	прямой
В 50-25/250	200	375	400	25	—	прямой
В 50-25/300	300	450	450	25	—	прямой
В 50-34/050	50	100	200	34	—	прямой
В 50-34/075	75	120	230	34	—	прямой
В 50-34/100	100	150	250	34	—	прямой
В 50-34/150	150	220	300	34	—	прямой
В 50-34/200	200	300	350	34	—	прямой
В 50-34/250	200	375	400	34	—	прямой
В 50-34/300	300	450	450	34	—	прямой
В 50-50/050	50	100	200	50	—	прямой
В 50-50/075	75	120	230	50	—	прямой
В 50-50/100	100	150	250	50	—	прямой
В 50-50/150	150	220	300	50	—	прямой
В 50-50/200	200	300	350	50	—	прямой
В 50-50/250	200	375	400	50	—	прямой
В 50-50/300	300	450	450	50	—	прямой
В 50-70/050	50	100	200	70	—	прямой
В 50-70/075	75	120	230	70	—	прямой
В 50-70/100	100	150	250	70	—	прямой
В 50-70/150	150	220	300	70	—	прямой
В 50-70/200	200	300	350	70	—	прямой
В 50-70/250	200	375	400	70	—	прямой
В 50-70/300	300	450	450	70	—	прямой
В 50-80/050	50	100	200	80	—	прямой
В 50-80/075	75	120	230	80	—	прямой
В 50-80/100	100	150	250	80	—	прямой
В 50-80/150	150	220	300	80	—	прямой
В 50-80/200	200	300	350	80	—	прямой
В 50-80/250	200	375	400	80	—	прямой
В 50-80/300	300	450	450	80	—	прямой

Прокрутите для загрузки

Серия Деформикс В 50 объединяет 77 напольных профилей прямого исполнения закладного монтажа с шириной шва от 50 до 300 мм. Это самый широкий диапазон раскрытия в разделе: верхняя граница 300 мм закрывает не только рабочие швы стяжки, но и осадочные зазоры между секциями здания. Серия рассчитана на пешеходные и автомобильные нагрузки, грузовой транспорт от 3,5 до 12 т и технику на пневмоколёсах.

Назначение

Основная область — полы, где плиты расходятся на десятки и сотни миллиметров из-за температурных и осадочных подвижек: отапливаемые и неотапливаемые склады с сезонным перепадом температуры, протяжённые логистические корпуса с большим шагом швов, распределительные центры со смешанным движением персонала, электропогрузчиков и автомобилей. Ряд из 77 позиций позволяет подобрать профиль под фактическую ширину зазора, а не округлять её до ближайшего типоразмера.

Конструкция и монтаж

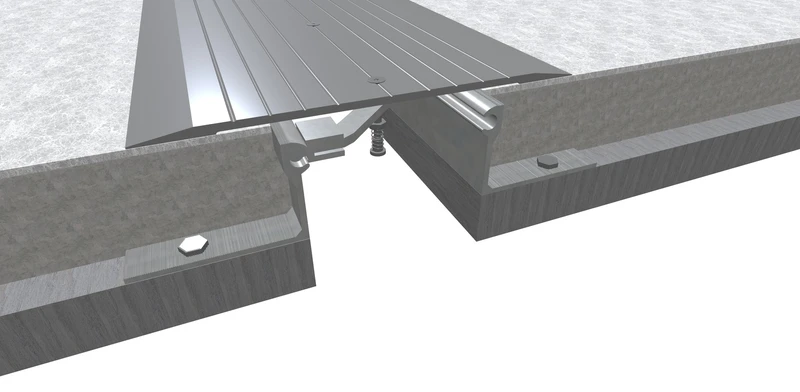

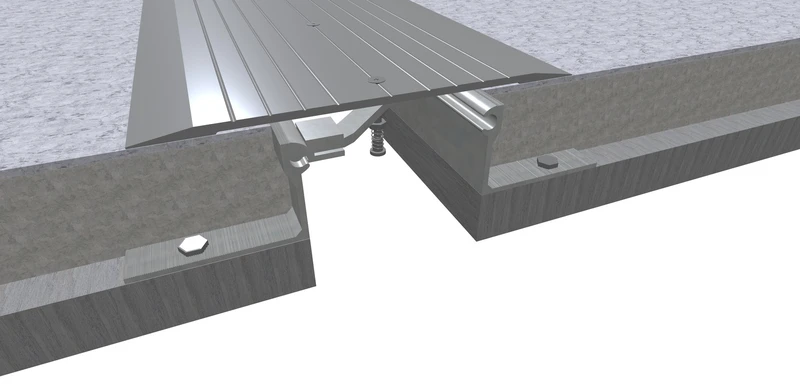

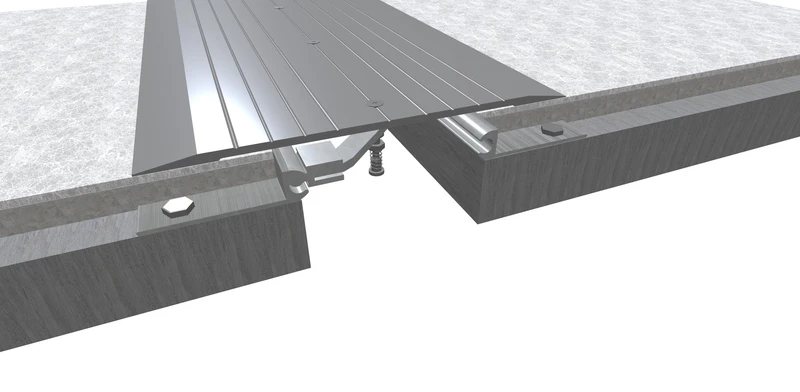

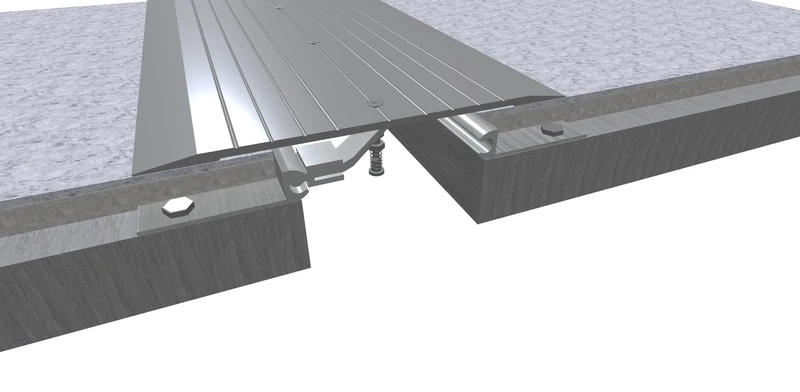

Профиль прямого исполнения закладывают в опалубку до бетонирования и замоноличивают в обе плиты. При ширине шва до 300 мм сплошное анкерное тело удерживает кромки бетона от скалывания под колёсной нагрузкой, а ось профиля совмещают с осью деформационного шва основания. Все типоразмеры серии с привязкой к ширине шва приведены в таблице ниже.

Нормативная база

Устройство швов покрытия выполняют в соответствии с СП 29.13330.2011 «Полы», а несущую способность бетонного основания оценивают по СП 63.13330.2018 «Бетонные и железобетонные конструкции».

Серия входит в раздел Профили для полов с высокими нагрузками. Когда по полу движется техника тяжелее 12 т, применяют Деформикс В 51 с той же геометрией шва; для других сценариев раздела подойдёт Деформикс В 46.
