Деформикс В 88

Описание серии

Деформикс В 88 — 22 напольных профиля закладного монтажа с шириной шва 35–120 мм. Стальные несущие элементы держат нагрузку автобусов и грузового транспорта свыше 12 т, а конструкция шва обеспечивает гидроизоляцию.

Альбом технических решений.DWG

Технический лист серии В 88.PDF

Каталоги компании.PDF

📋Показано 22 из 22 профилей

Профиль	Ширина шва, мм	Видимая ширина, мм	Ширина профиля, мм	Глубина заложения, мм	Нагрузка, мПа	Тип

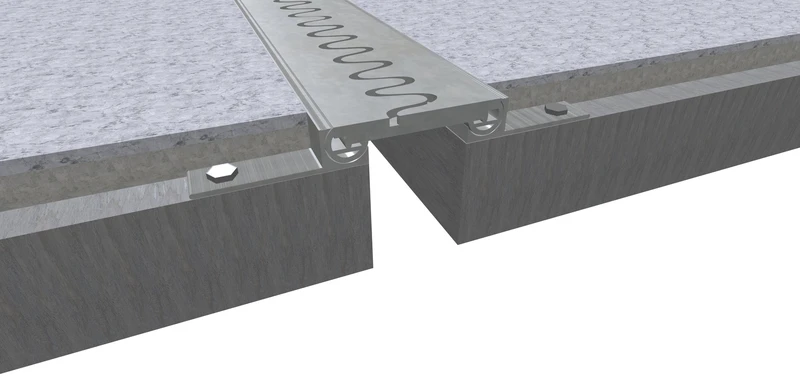

В 88-20/050	50	95	210	20	—	прямой
В 88-20/100	100	145	210	20	—	прямой
В 88-30 / 050	120	50	—	30	—	прямой

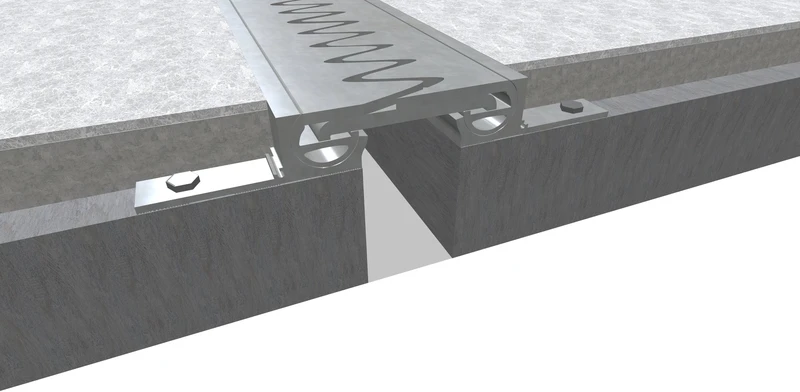

В 88-30/050	50	118	232	30	22.00	прямой

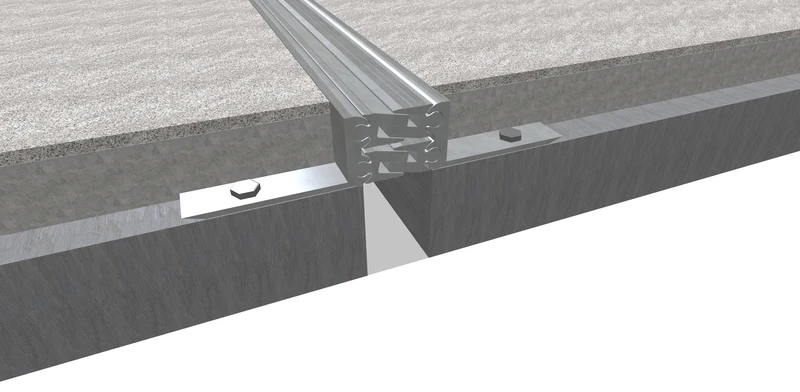

В 88-35/035	35	—	195	34	—	прямой
В 88-35 / 050	65	50	—	35	—	прямой

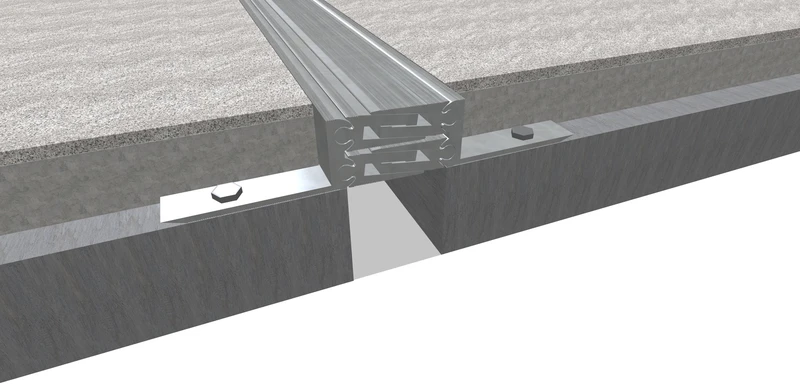

В 88-35/050	50	—	210	34	—	прямой

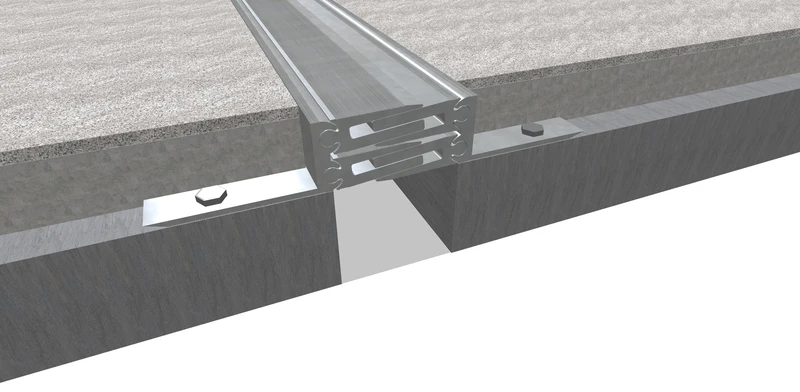

В 88-35/065	65	—	225	34	—	прямой
В 88-35 / 080	80	85	—	35	—	прямой

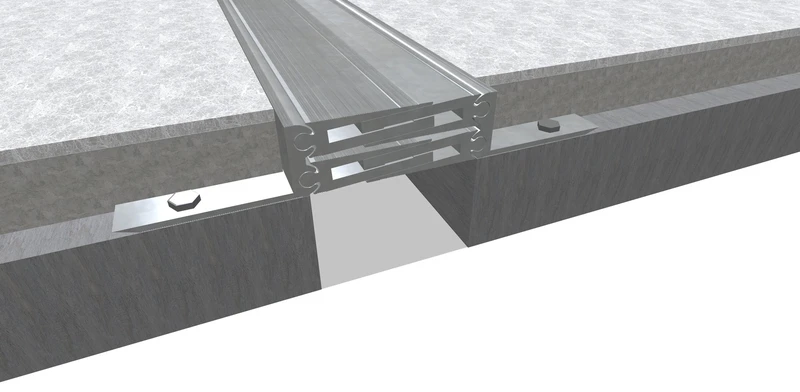

В 88-35/085	85	—	245	34	—	прямой

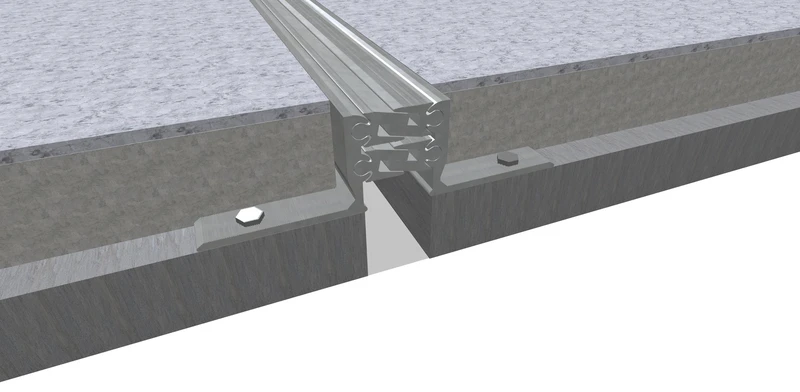

В 88-50/035	35	—	195	50	—	прямой
В 88-50 / 050	120	50	—	50	—	прямой

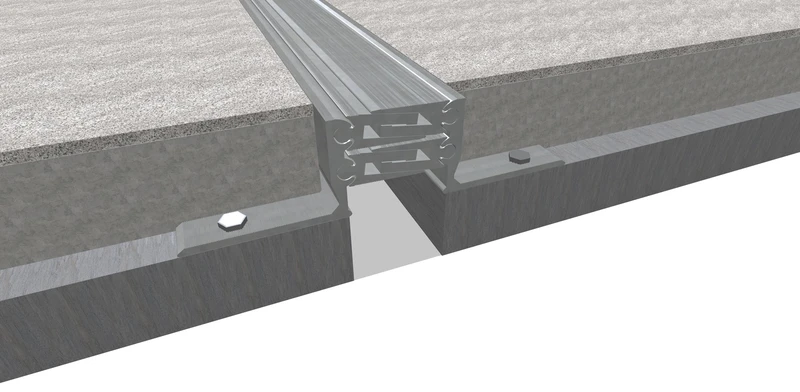

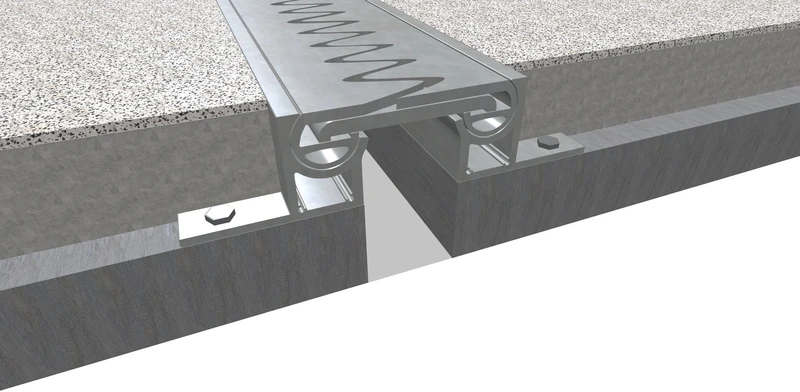

В 88-50/050	50	118	210	50	22.00	прямой

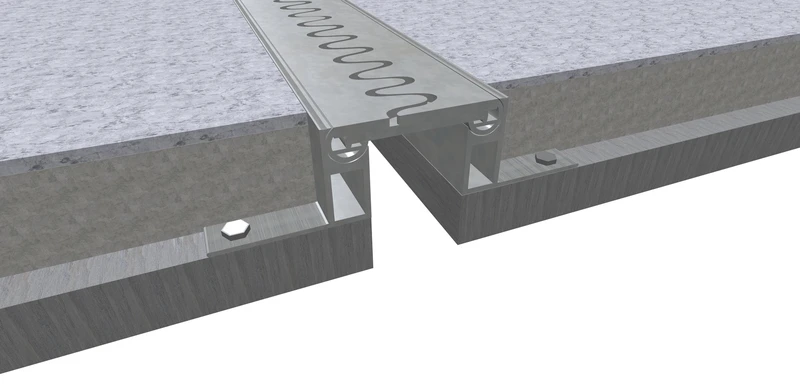

В 88-50/050	50	—	210	50	—	прямой
В 88-50/050	50	95	210	50	—	прямой

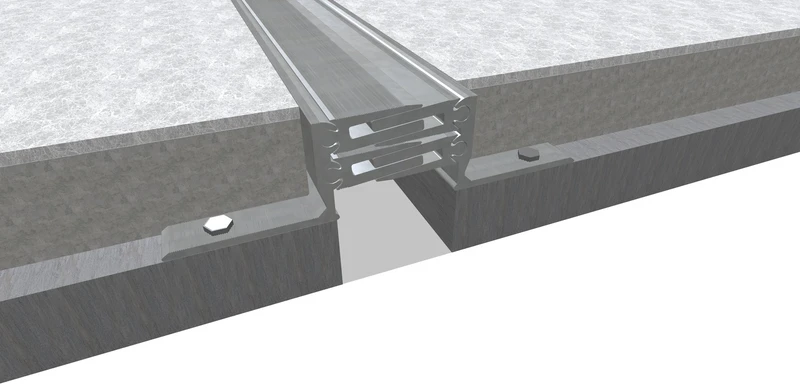

В 88-50/065	65	—	225	50	—	прямой

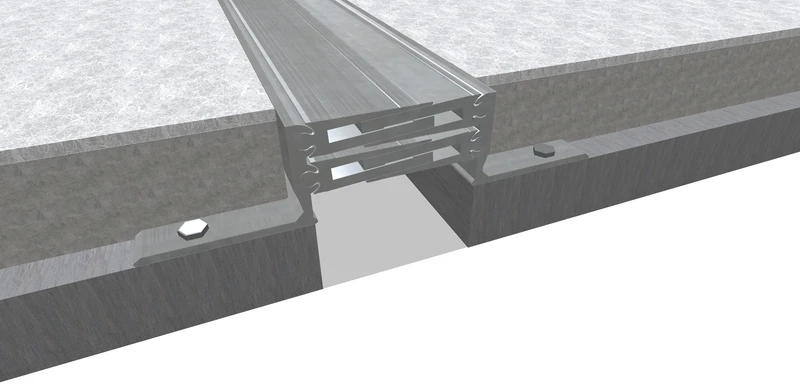

В 88-50/085	85	—	245	50	—	прямой

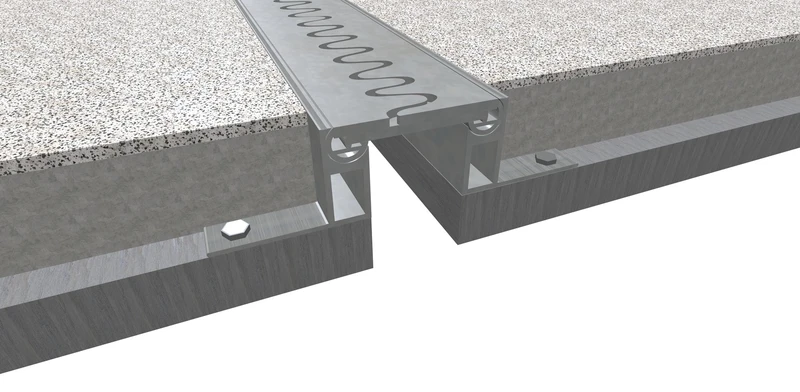

В 88-50/100	100	145	210	50	—	прямой

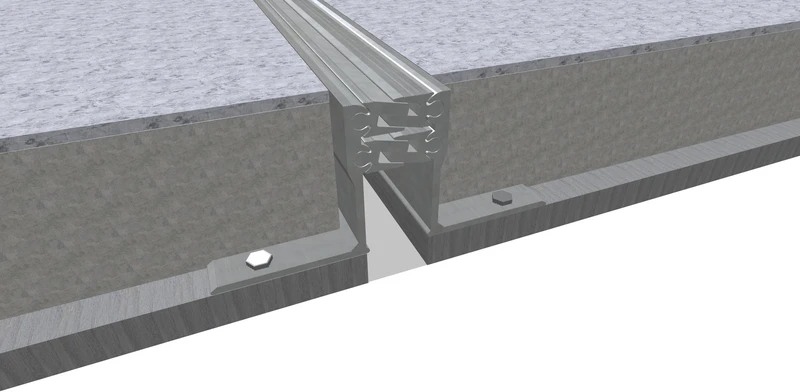

В 88-80/035	35	—	195	80	—	прямой

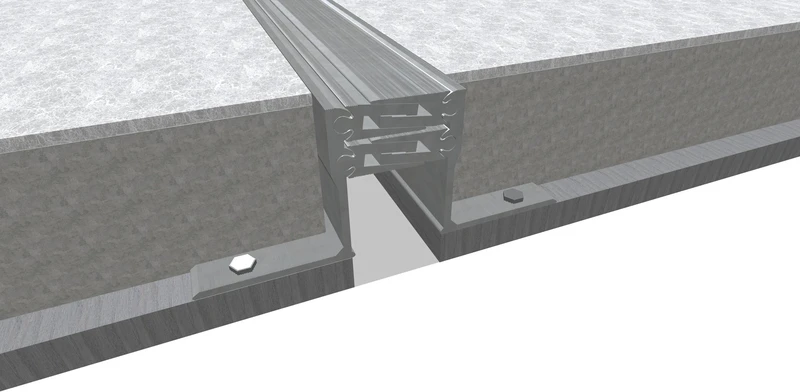

В 88-80/050	50	—	210	80	—	прямой

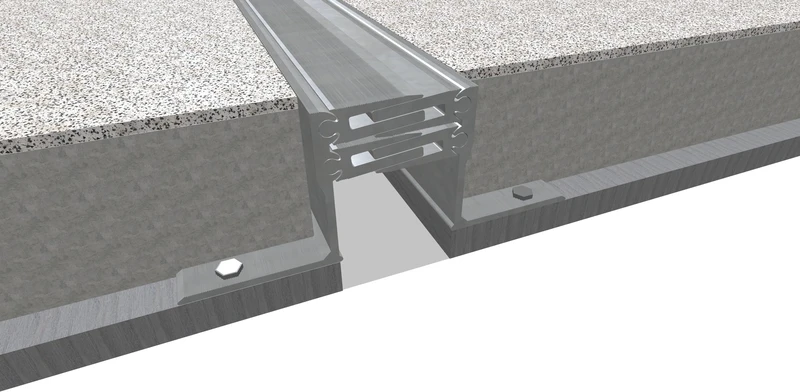

В 88-80/065	65	—	225	80	—	прямой
В 88-80/085	85	—	245	80	—	прямой

Серия Деформикс В 88 — 22 напольных профиля закладного монтажа с шириной шва от 35 до 120 мм. Несущие элементы серии выполнены из стали, а конструкция шва обеспечивает гидроизоляцию: В 88 не просто перекрывает зазор, но и не пропускает воду через шов. Профили держат пешеходные и автомобильные нагрузки, включая автобусы, тяжёлый грузовой транспорт свыше 12 т, грузовой от 3,5 до 12 т и технику на пневмоколёсах.

Назначение

Водонепроницаемый шов нужен там, где по полу движется тяжёлая техника и одновременно присутствует вода: автобусные парки и депо, крытые паркинги с въездными рампами, моечные посты, пищевые и перерабатывающие цеха с влажной уборкой. Стальные элементы принимают удары автобусных и грузовых колёс на кромке шва, а гидроизоляционный контур защищает нижние этажи и основание от протечек.

Конструкция и монтаж

Стальные закладные детали монтируют до бетонирования и замоноличивают в стяжку; в теле профиля предусмотрен эластичный водоотводящий элемент, формирующий герметичный шов. Ширина шва серии — от 35 до 120 мм; конкретные типоразмеры приведены в таблице ниже.

Нормативная база

Профили применяют в соответствии с СП 29.13330.2011 «Полы»: швы заполняют эластичным полимерным составом. Нагрузки от транспорта учитывают по СП 20.13330.2016 «Нагрузки и воздействия».

Серия входит в раздел Профили для полов с высокими нагрузками. Близкие по нагрузке решения без гидроизоляции — Деформикс В 51 и Деформикс В 49.
