Несъемная опалубка представляет собой специализированные стальные или алюминиевые профили, которые выполняют роль разделителей при заливке бетонных карт. После затвердевания бетона профили становятся частью конструкции пола и формируют деформационные швы с защищёнными кромками.

Основные функции несъемной опалубки:

• Разделение бетонной плиты на карты бетонирования заданного размера
• Формирование ровных кромок деформационных швов
• Защита краёв швов от сколов и разрушения при эксплуатации
• Передача нагрузки между соседними плитами
• Компенсация температурных и усадочных деформаций бетона
• Обеспечение плавного переезда техники через швы

Без применения несъемной опалубки края деформационных швов в промышленных полах быстро разрушаются под воздействием колёс погрузчиков и другой складской техники, что приводит к дорогостоящему ремонту.

Несъемная опалубка устанавливается на подготовленное основание перед заливкой бетона. Каждый элемент состоит из двух симметричных частей, соединённых между собой полимерными болтами или специальными зажимами. К профилям приварены анкеры, которые после заливки фиксируются в толще бетона.

Процесс работы несъемной опалубки:

1. При заливке — профили служат направляющими для бетонной смеси, формируя границы карт бетонирования
2. При усадке — полимерные соединения между частями профиля разрываются, позволяя бетонным плитам свободно сокращаться
3. При эксплуатации — металлические кромки защищают края шва от механических повреждений и передают нагрузку между плитами

Конструкция обеспечивает горизонтальное перемещение плит относительно друг друга, исключая вертикальные смещения, которые создают перепады на поверхности пола.

Виды несъемной опалубки по конструкции

Классическая (прямая) несъемная опалубка

Базовый тип с прямыми вертикальными стенками профиля. Применяется для стандартных промышленных полов с умеренными нагрузками. Конструкция включает два Г-образных профиля с трапециевидными или прямоугольными закладными элементами.

Особенности:

• Простота монтажа
• Экономичная стоимость
• Подходит для полов толщиной от 100 мм

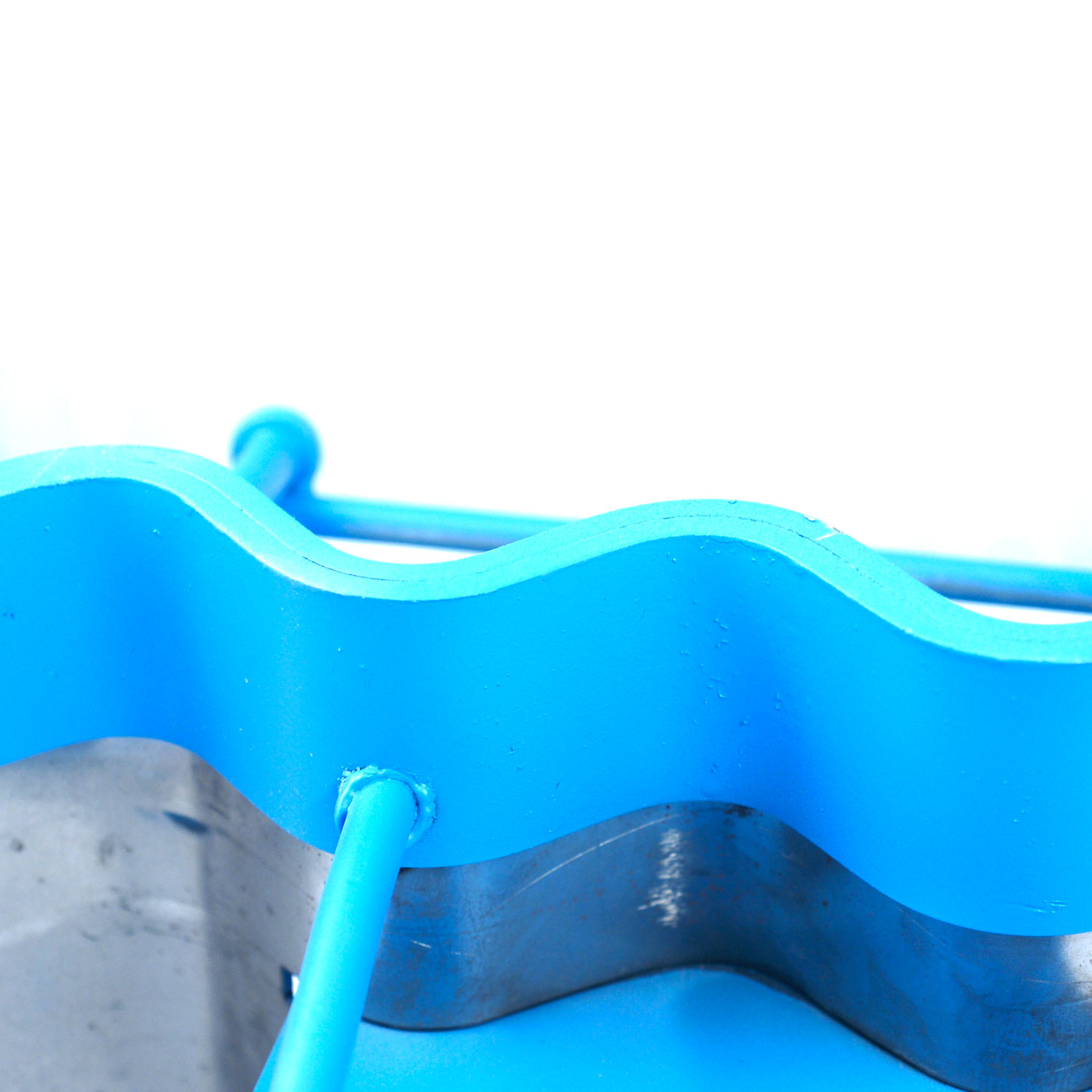

Синусоидальная несъемная опалубка

Профили имеют волнообразную (синусоидальную) форму кромки, обращённой в бетон. Такая геометрия обеспечивает улучшенное сцепление с бетоном и более эффективную передачу нагрузки между плитами.

Преимущества синусоидальной опалубки:

• Полное поглощение динамических ударов при переезде техники
• Снижение вибрации и износа колёс погрузчиков
• Отсутствие перепадов в местах соединения плит
• Минимальный риск повреждения перевозимых грузов

Синусоидальная несъемная опалубка относится к премиум-классу и рекомендуется для логистических центров с интенсивным движением техники.

Ромбовидная несъемная опалубка

Закладные элементы профиля выполнены в форме ромбов, что обеспечивает надёжную фиксацию в бетоне и высокую несущую способность. Применяется на объектах с тяжёлыми нагрузками — производственных цехах, терминалах, автосервисах.

Опалубка с дюбельными соединениями

Оснащена системой стальных дюбелей (dowels), которые входят в специальные кожухи на противоположной части профиля. Дюбельные соединения обеспечивают максимально точную передачу нагрузки и исключают любые вертикальные смещения плит.

Оцинкованная сталь

Наиболее распространённый материал для несъемной опалубки. Цинковое покрытие защищает сталь от коррозии в течение всего срока эксплуатации пола. Толщина стальных элементов варьируется от 2,5 до 8 мм в зависимости от расчётных нагрузок.

Характеристики стальной несъемной опалубки:

• Прочность стали — от 410 до 500 Н/мм²
• Толщина верхних профилей — 6–8 мм
• Толщина закладных элементов — 2,5–4 мм
• Высота профиля — от 80 до 200 мм

Нержавеющая сталь

Применяется на объектах с повышенными требованиями к коррозионной стойкости: пищевые производства, химические предприятия, холодильные склады. Несъемная опалубка из нержавеющей стали AISI 304/316 не требует дополнительной защиты.

Алюминий

Используется реже, преимущественно для лёгких полов в коммерческих помещениях. Алюминиевая несъемная опалубка отличается меньшим весом, но уступает стальной по несущей способности.

Области применения несъемной опалубки

Металлическая несъемная опалубка применяется при устройстве промышленных и коммерческих бетонных полов:

Логистические и распределительные центры — высокие требования к ровности пола для работы ричтраков и высотных стеллажей. Синусоидальная опалубка обеспечивает бесперебойную работу техники.

Производственные цеха — полы испытывают статические нагрузки от оборудования и динамические от внутрицехового транспорта. Применяется опалубка с усиленными дюбельными соединениями.

Складские комплексы — интенсивное движение вилочных погрузчиков требует надёжной защиты кромок швов. Несъемная опалубка снижает затраты на ремонт пола.

Паркинги и автосервисы — полы подвергаются точечным нагрузкам от домкратов и воздействию масел. Используется опалубка из оцинкованной или нержавеющей стали.

Торговые центры — бетонные полы в технических зонах и подземных паркингах оборудуются несъемной опалубкой для долгосрочной эксплуатации.

Аэропорты и терминалы — экстремальные нагрузки от тяжёлой техники требуют применения опалубки премиум-класса с максимальной несущей способностью.

Преимущества несъемной опалубки

По сравнению с традиционными методами устройства деформационных швов (нарезка, установка накладных профилей) несъемная опалубка имеет ряд преимуществ:

• Экономия времени — не требуется демонтаж опалубки и последующая нарезка швов
• Защита кромок с первого дня — края шва защищены металлом сразу после заливки
• Точность геометрии — швы формируются строго по проекту без отклонений
• Передача нагрузки — дюбельные и закладные элементы обеспечивают работу плит как единой системы
• Долговечность — срок службы металлических профилей сопоставим со сроком службы бетонного пола (25–50 лет)
• Снижение затрат на ремонт — защищённые кромки не разрушаются при эксплуатации

Монтаж несъемной опалубки

Установка несъемной опалубки выполняется после подготовки основания и укладки гидроизоляции, но до армирования и заливки бетона.

Этапы монтажа:

1. Разметка — определение положения карт бетонирования и линий деформационных швов согласно проекту
2. Установка опор — фиксация профилей на временных стойках или кронштейнах по уровню
3. Выравнивание — проверка горизонтальности и высотных отметок верхней кромки профилей
4. Соединение элементов — стыковка отдельных секций опалубки (стандартная длина — 3 м) с помощью соединительных пластин
5. Фиксация — закрепление профилей к основанию или арматурному каркасу
6. Заливка бетона — укладка бетонной смеси с двух сторон от опалубки с последующим уплотнением
7. Финишная обработка — затирка поверхности и уход за бетоном

При монтаже важно обеспечить строгую вертикальность профилей и их устойчивость во время заливки. Смещение опалубки приведёт к неровным кромкам шва и ухудшению передачи нагрузки.

Несъемная опалубка Deformix

Компания Deformix — российский производитель металлической несъемной опалубки для промышленных и коммерческих бетонных полов. Продукция Deformix включает все основные типы профилей: классические, синусоидальные, ромбовидные и с дюбельными соединениями.

Преимущества несъемной опалубки Deformix:

• Собственное производство полного цикла — от проектирования до изготовления
• Использование высокопрочной стали (от 420 Н/мм²) с оцинкованным покрытием
• Широкий размерный ряд — высота профилей от 80 до 200 мм
• Изготовление нестандартных конфигураций под заказ
• Техническая поддержка на всех этапах — от расчёта до монтажа
• Конкурентные сроки производства и доставки по России

Несъемная опалубка Deformix успешно применяется на складских комплексах, логистических центрах, производственных предприятиях и торговых объектах. Качество продукции соответствует требованиям к профессиональным системам для промышленных полов и не уступает европейским аналогам.
