Проектирование бетонных полов с несъемной опалубкой: принципы и методики
Проектирование бетонных полов с несъемной опалубкой включает: расчет несущей способности с учетом характеристик основания, подбор класса бетона (В25-В35), определение схемы армирования (сетки Ø8-12 мм с шагом 150-200 мм), расчет деформационных швов (шаг 6-8 м), обеспечение теплоизоляционных характеристик (R≥3,2 м²·°C/Вт) и разработку мероприятий по защите от агрессивных воздействий.
Принципы проектирования
Основные принципы проектирования согласно СП 29.13330.2011:
- Принцип совместной работы - учет взаимодействия всех слоев конструкции
- Принцип прогрессирующего разрушения - обеспечение пластичности конструкции
- Принцип адаптивности - учет возможных изменений эксплуатационных условий
- Принцип экономической оптимальности - баланс между стоимостью и надежностью
Расчет несущей способности
Расчет выполняется по методике СП 63.13330.2018:
Основная формула расчета
P = k × R × A
где:
- P - несущая способность, кН
- k - коэффициент условий работы (0,7-0,9)
- R - расчетное сопротивление бетона, МПа
- A - площадь опирания, м²
Таблица расчетных параметров
| Тип нагрузки | Класс бетона | Коэффициент надежности | Минимальная толщина, мм |
|---|---|---|---|
| Бытовые (5 кН/м²) | В25 | 1,2 | 120 |
| Офисные (10 кН/м²) | В25 | 1,3 | 150 |
| Складские (20 кН/м²) | В30 | 1,4 | 200 |
| Промышленные (30 кН/м²) | В35 | 1,5 | 250 |
Теплотехнический расчет
Сопротивление теплопередаче рассчитывается по формуле:
R = R₁ + R₂ + ... + Rₙ
где Rₙ - термическое сопротивление каждого слоя
Теплотехнические характеристики материалов
| Материал | Теплопроводность, Вт/м·°C | Толщина, мм | R, м²·°C/Вт |
|---|---|---|---|
| Полистиролбетон D300 | 0,08 | 250 | 3,13 |
| Арболит | 0,12 | 250 | 2,08 |
| Керамзитобетон | 0,18 | 250 | 1,39 |
| Пенополистирол EPS | 0,038 | 100 | 2,63 |
Армирование конструкций
Требования к армированию по ГОСТ 34028-2016:
Схемы армирования
graph TD
A[Назначение нагрузок] --> B{Тип нагрузки}
B --> C[Бытовые]
B --> D[Офисные]
B --> E[Складские]
B --> F[Промышленные]
C --> G[Сетка Ø6-8/200]
D --> H[Сетка Ø8-10/150]
E --> I[Сетка Ø10-12/150]
F --> J[Сетка Ø12-16/100]
G --> K[Защитный слой 20 мм]
H --> K
I --> K
J --> K
Параметры арматуры
| Класс арматуры | Предел текучести, МПа | Диаметры, мм | Область применения |
|---|---|---|---|
| А400С | 400 | 6-16 | Бытовые и офисные нагрузки |
| А500С | 500 | 8-20 | Складские и промышленные нагрузки |
| В500 | 500 | 6-12 | Вязаные сетки |
| Вр500 | 500 | 3-5 | Дисперсное армирование |

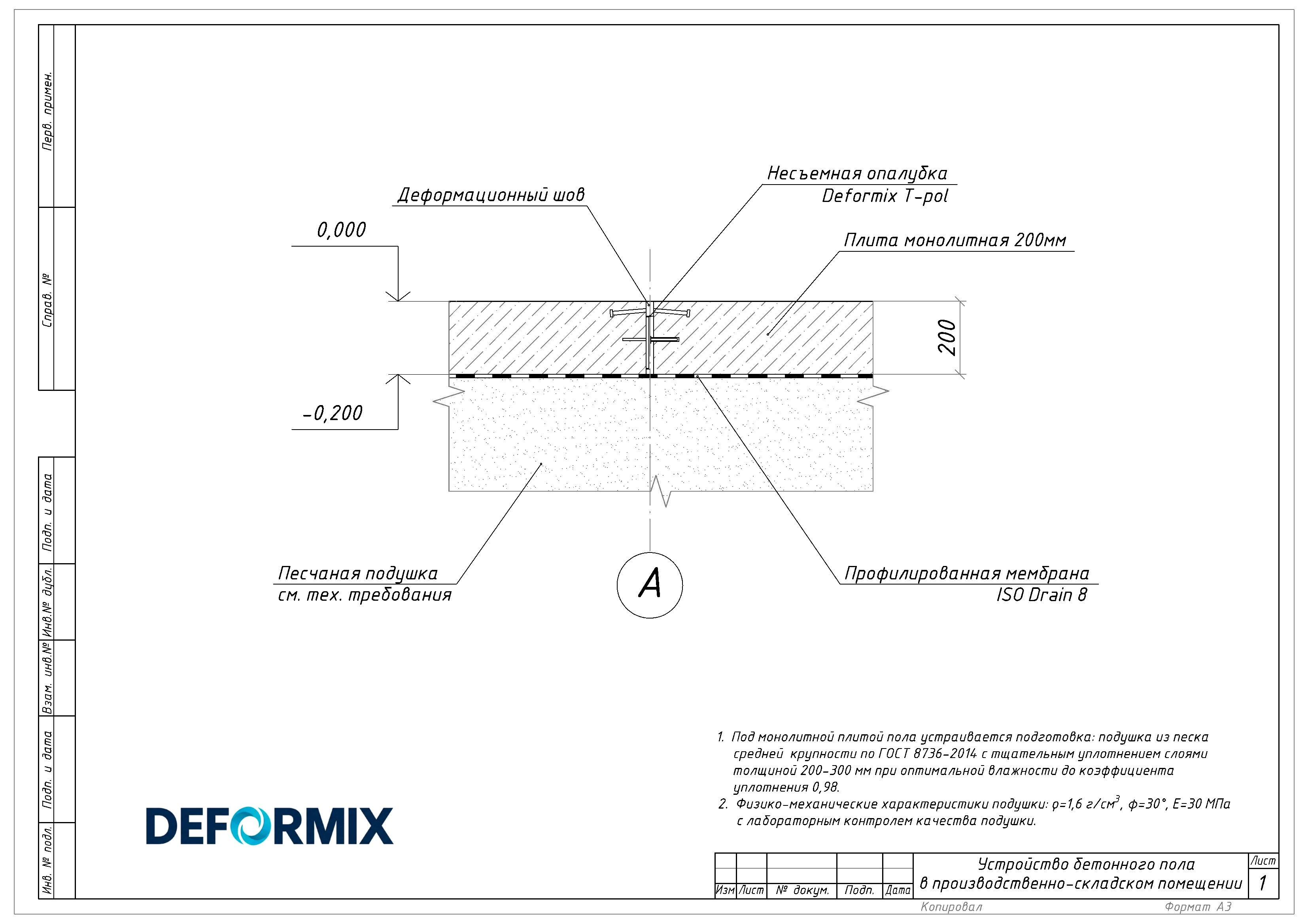

Деформационные швы
Расчет шага температурно-усадочных швов:
L = √(ΔT × α × E × h² / (6 × μ × fₜ))
где:
- L - шаг швов, м
- ΔT - перепад температур, °C
- α - коэффициент температурного расширения (10⁻⁵ 1/°C)
- E - модуль упругости бетона, МПа
- h - толщина плиты, м
- μ - коэффициент трения
- fₜ - прочность на растяжение, МПа
Рекомендуемые параметры швов
| Тип шва | Шаг, м | Ширина, мм | Глубина | Материал заполнения |
|---|---|---|---|---|
| Температурно-усадочные | 6-8 | 10-15 | 1/3h | Полиуретановый герметик |
| Осадочные | 12-15 | 15-20 | 1/2h | Эластомерный компенсатор |
| Изоляционные | По периметру | 20-25 | Полная | Пенополиэтилен |
| Конструкционные | По границам карт | 10-15 | 1/3h | Индукционные профили |
Нормативная база
Обязательные нормативные документы для проектирования:
- СП 63.13330.2018 - Бетонные и железобетонные конструкции
- СП 29.13330.2011 - Полы
- СП 50.13330.2012 - Тепловая защита зданий
- СП 28.13330.2017 - Защита строительных конструкций от коррозии
- ГОСТ 26633-2015 - Бетоны тяжелые и мелкозернистые
- ГОСТ 34028-2016 - Арматура для железобетонных конструкций
📋 Заключение
Проектирование бетонных полов с несъемной опалубкой требует комплексного подхода, учитывающего все аспекты работы конструкции - от несущей способности до теплотехнических характеристик.
Ключевые выводы:
- Несущая способность должна рассчитываться с учетом реальных эксплуатационных нагрузок и характеристик грунтового основания
- Теплоизоляционные свойства должны обеспечивать соответствие требованиям СП 50.13330.2012 для конкретного климатического района
- Армирование необходимо проектировать с учетом возможных трещинообразования и требований к долговечности
- Деформационные швы должны компенсировать температурные и усадочные деформации
- Защита от коррозии должна обеспечивать расчетный срок службы конструкции
Рекомендации для проектировщиков:
- Использовать программные комплексы для конечно-элементного анализа
- Учитывать возможные изменения эксплуатационных условий
- Предусматривать резервы по несущей способности (15-20%)
- Обеспечивать совместимость материалов опалубки и бетона
- Разрабатывать детальные чертежи узлов и соединений
Проектирование должно выполняться с учетом принципов "зеленого строительства" и требований энергоэффективности, что особенно важно для современных строительных проектов.
