Профиля для пола в торговых центрах

Температурные швы

Шаг швов: 25-30 м (рекомендация СП 29.13330.2011)

Причины:

• Температурное расширение бетона: При нагреве от +10°C до +25°C участок длиной 30 м расширяется на 30 × 10×10⁻⁶ × 15 = 4,5 мм
• Усадка бетона при твердении: 3-5 мм (первые 28 дней)
• Предотвращение трещин: профиль для температурного шва компенсирует деформации, бетон остается целым

Расположение швов:

• Прямоугольная сетка (шаг 25-30 м × 25-30 м)
• Примыкания к колоннам, стенам
• Разделение участков, забетонированных в разное время

Осадочные швы

Назначение: Разделение частей здания, которые могут осаживаться по-разному

Ширина: 80-150 мм (больше, чем температурные)

Места установки:

• Граница старой и новой частей здания
• Переходы от высотной части к низкой
• Разделение на секции (пожарные отсеки)

Конструкционные швы

Примыкания к колоннам:

• Швы вокруг колонн (замкнутые контуры)
• Ширина: 20-30 мм
• Назначение: Независимость пола от деформаций колонн

Необходимость проектирования деформационных швов в полах торговых центров обусловлена СП 29.13330.2011.

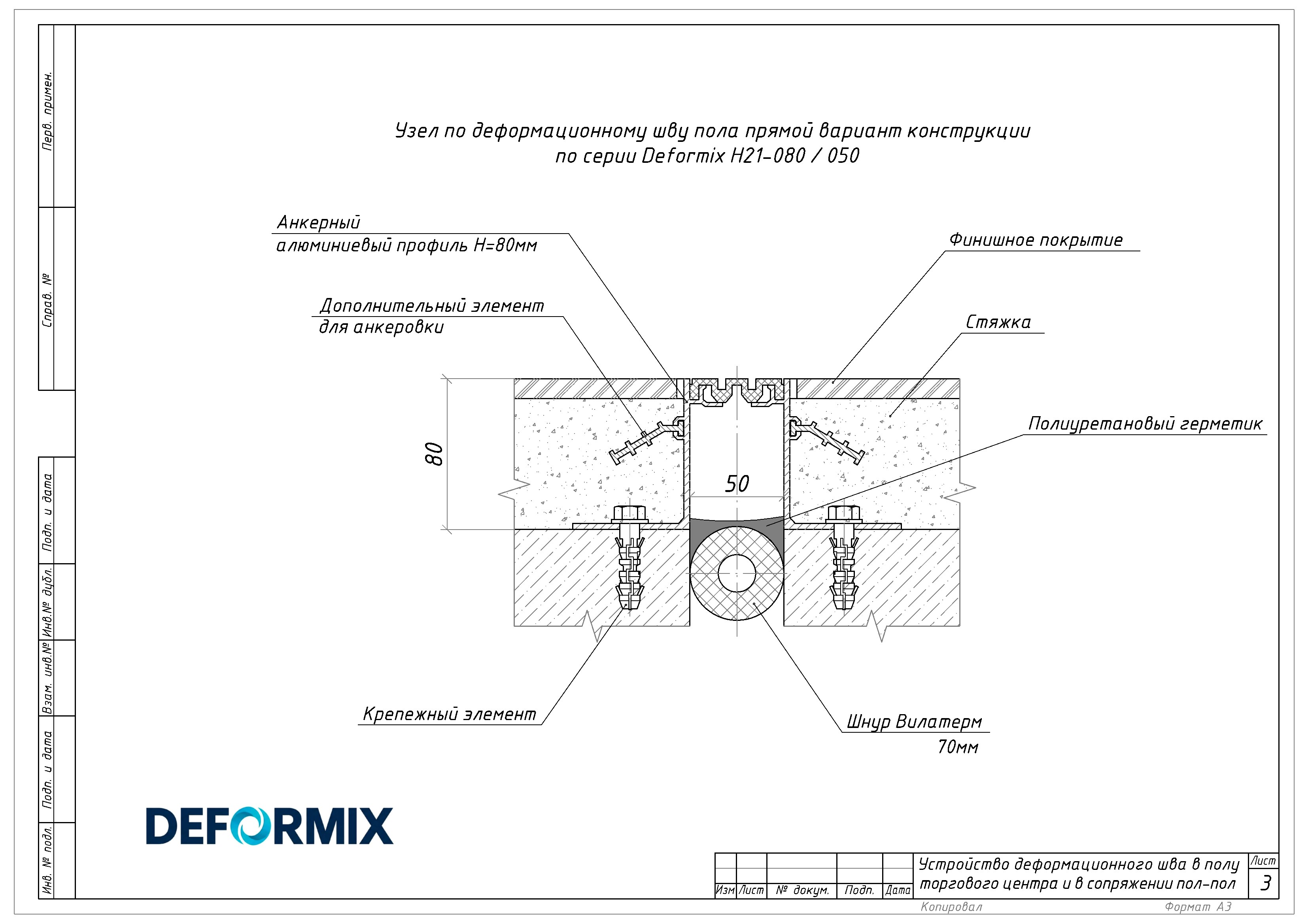

Серия Н-21 (стандарт для ТРЦ)

Характеристики:

• Материал: Алюминий АД31
• Толщина: 4-5 мм
• Ширина швов: 50-80 мм
• Высота профиля: 15-20 мм (для стяжки 80-120 мм)
• Несущая способность: 10-15 кН/м
• Вес: 1,2-1,8 кг/п.м.

Модели:

• Н-21-50/15: 3 200 руб/п.м. (универсальный для ТЦ)
• Н-21-60/20: 3 800 руб/п.м.
• Н-21-80/20: 4 500 руб/п.м. (зоны с тележками)

Компенсатор:

• EPDM резина (±10-20 мм)
• Полиуретан (±15-25 мм, повышенная эластичность)

Покрытие:

• Анодирование (естественный, бронза, черный)
• Порошковая окраска RAL (под цвет пола)

Серия В-25 Alu (усиленная, для зон погрузки)

Характеристики:

• Толщина: 5-6 мм
• Несущая способность: 15-20 кН/м
• Применение: Служебные зоны, загрузка товара

Цена: 5 800-7 500 руб/п.м.

Декоративные профили (серия Decor)

Особенность: Верхняя накладка из полированной нержавейки или латуни

Применение: Премиум-зоны ТРЦ (бутики, галереи)

Цена: 8 000-12 000 руб/п.м.

Профили для пола в торговых центрах серии Н-21 – оптимальное решение.

Этап 1: Проектирование швов

Проект полов:

• Схема расположения швов (шаг 25-30 м)
• Типы профилей (температурные, осадочные)
• Спецификация материалов

Согласование:

• Конструктор (нагрузки, толщины стяжки)
• Архитектор (эстетика, цвета профилей)
• Заказчик (бюджет)

Этап 2: Бетонирование и устройство швов

Технология:

1. Бетонирование участка №1 (25 × 30 м = 750 м²)
2. Через 24-48 часов: Нарезка шва алмазным диском (глубина = 1/3 толщины стяжки)
3. Очистка шва (пескоструй, компрессор)
4. Бетонирование участка №2
5. Установка профиля в шов (через 7-14 дней после бетонирования обоих участков)

Установка профиля:

• Разметка лазерным нивелиром
• Сверление отверстий Ø10 мм под анкеры М8
• Шаг анкеров: 400-500 мм
• Крепление профиля анкерами (момент 15-20 Нм)
• Установка компенсатора
• Герметизация полиуретановым герметиком

Этап 3: Укладка финишного покрытия

Керамогранит:

• Резка плитки вдоль швов (зазор 2-3 мм от профиля)
• Затирка швов (эластичная затирка)

Полимерное покрытие:

• Заливка полимера до профиля
• Создание ровной поверхности (профиль вровень с покрытием)

Технология устройства деформационных швов в полах торговых центров включает 3 этапа.

ТРЦ "Авиапарк" (Москва):

• Площадь: 390 000 м²
• Профили: Н-21-50/15, Н-21-80/20
• Общая длина швов: 5 000 п.м.
• Срок эксплуатации: 9 лет, состояние отличное

ТРЦ "Галерея" (Санкт-Петербург):

• Площадь: 280 000 м²
• Профили: Н-21-60/20 (основные зоны), В-25-80/25 (загрузка)
• Длина швов: 3 800 п.м.

Супермаркет "Лента" (сеть):

• Стандартный объект: 3 000-5 000 м²
• Профили: Н-21-50/15
• Длина швов: 150-250 п.м. на объект

ТРЦ "Мега" (сеть):

• Площадь одного ТРЦ: 150 000-200 000 м²
• Профили: Н-21-60/20 (галереи), Н-21-80/20 (гипермаркеты)
• Длина швов: 2 500-3 500 п.м.

Деформационные швы в полах торговых центров, моллов – примеры реализованных объектов.

Материалы (профили): 3 200-6 000 руб/п.м.

Монтаж: 800-1 500 руб/п.м.

Общая стоимость: 4 000-7 500 руб/п.м.

Пример расчета (ТРЦ 30 000 м²):

• Длина швов: 1 200 п.м.
• Материалы: 1 200 × 3 800 = 4 560 000 руб
• Монтаж: 1 200 × 1 200 = 1 440 000 руб
• Итого: 6 000 000 руб

Расчет длины швов для проекта:

• Площадь ТРЦ: S м²
• Шаг швов: 25-30 м
• Количество швов в одном направлении: √S / 25
• Общая длина швов ≈ 2 × √S × √S / 25 = S / 12,5 (упрощенно)

Профили для пола в торговых центрах: стоимость 4 000-7 500 руб/п.м. под ключ.
