Деформикс Н 37-75/300
3DОписание
Характеристики
| Ширина шва, мм | 300 |
| Видимая ширина , мм | 386 |
| Ширина профиля \ посадочное место, мм | 426 |
| Тип шва | прямой |
| Способ заложения | закладной |
| Глубина заложения, мм📐 | 75 |
| Сжатие, мм | 50 |
| Растяжение, мм | 20 |
| Сдвиг по вертикали, мм | +- 10 |
| Нагрузка | 0.20 МПа |
💡 Нажмите на размер чтобы увидеть его на чертеже
Документация
Чертежи
Установочный чертёж
Характеристики и применение

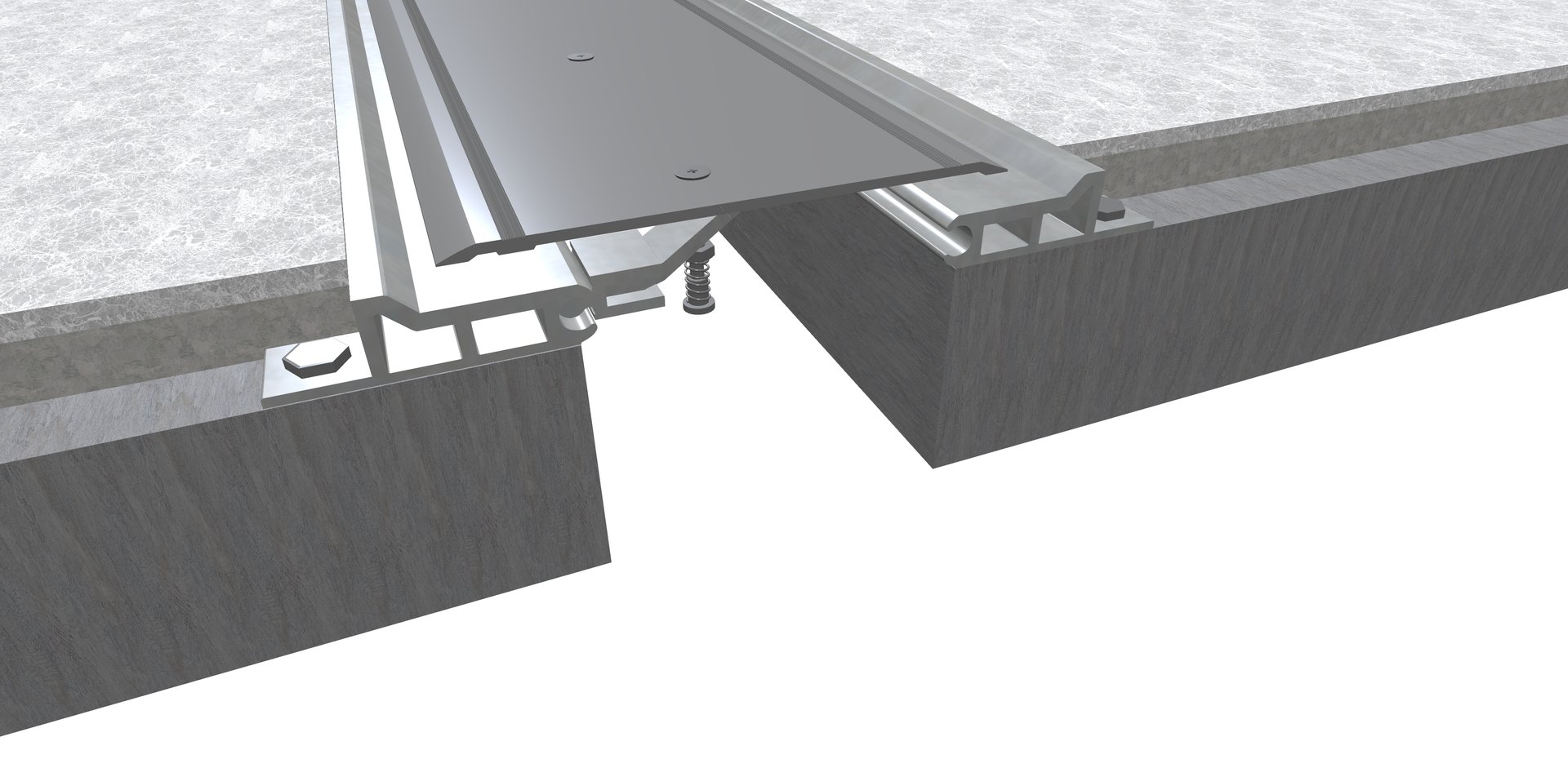

Deformix Н 37-75/300 — деформационный профиль, изготавливаемый из алюминия или стали, предназначенный для устройства компенсационных швов в плитных полах. Модель маркируется диапазоном 37–75 мм, что соответствует номинальной высоте шва, и рассчитана на перекрытие рабочей ширины шва 300 мм; общая ширина профиля составляет 386 мм. Закладной метод монтажа обеспечивает прочное и долговечное фиксирование профиля в теле армированного или неармированного бетонного покрытия, тип исполнения — прямой.
Профиль выполняет защитно-компенсационные функции: предохраняет кромки бетонных плит от сколов и разрушения, равномерно распределяет местные нагрузки и обеспечивает возможность контакта смежных плит при тепловом или осадочном перемещении. Материалы исполнения (алюминий или сталь) гарантируют высокую механическую прочность; при необходимости профиль может комплектоваться уплотняющими и износостойкими вставками из ПВХ или ТЭП, используемыми для повышения герметичности и устойчивости к истиранию.
Технические характеристики в кратком виде: ширина шва — 300 мм, ширина профиля — 386 мм, монтаж — закладной, тип — прямой, рабочая высота — 37–75 мм (номинально). Возможна изготовление модификаций по материалу, цвету и геометрии под заказ.
2. Где применяется
Deformix Н 37-75/300 предназначен для помещений и открытых площадок с небольшими эксплуатационными нагрузками: пешеходные зоны, торговые центры, входные группы, офисные и общественные помещения, гаражи и паркинги для легковых автомобилей, склады с невысокой интенсивностью движения. Подходит для применения в новых бетонных полах и при реконструкции, где требуется встроенный компенсационный элемент для ширины шва 300 мм.
Благодаря возможности выбора материала и внешней отделки профиль может эксплуатироваться как внутри помещений, так и на открытых площадках при соблюдении требований к коррозионной защите (анодирование, полимерные покрытия для алюминия и антикоррозионная обработка для стали).
3. О производителе
Производитель — Российская компания Деформикс. Производство расположено в Москве и оснащено самым современным оборудованием для экструдирования алюминия. В производственном процессе используются высококачественный ПВХ и ТЭП для изготовления компенсаторов деформационных швов. Компания предоставляет гарантию на сохранение внешнего вида продукции — 5 лет, на сохранение функциональных характеристик — 10 лет. Продукция прошла всю необходимую сертификацию.
