Компенсационные швы: назначение, виды и устройство
Компенсационные швы — специальные разрезы в бетонных конструкциях, предназначенные для компенсации деформаций и предотвращения неконтролируемого трещинообразования. Это общий термин, объединяющий все виды швов, которые «компенсируют» различные воздействия на конструкцию — температурные, усадочные, осадочные и сейсмические.
Определение и назначение
Компенсационный шов — преднамеренно созданный разрыв в сплошности конструкции, позволяющий отдельным её частям перемещаться независимо друг от друга.
Основные функции:
- Предотвращение хаотичных трещин
- Снятие внутренних напряжений
- Обеспечение свободы перемещения секций
- Защита конструкции от разрушения
Виды компенсационных швов
Температурные (деформационные) швы
Компенсируют расширение и сжатие материалов при изменении температуры.
Характеристики:
- Проходят через всю толщу конструкции
- Делят здание/конструкцию на отдельные блоки
- Ширина: 20–50 мм (в зависимости от размеров блока)
Применение: здания длиной более 50 м, открытые площадки, эксплуатируемые кровли.
Усадочные швы
Контролируют образование трещин при усадке бетона.
Характеристики:
- Глубина: 1/4–1/3 толщины плиты
- Нарезаются на ранних стадиях твердения
- Образуют ослабленное сечение для контролируемого трещинообразования
Применение: бетонные полы, стяжки, отмостки.
Осадочные швы
Разделяют части здания с разной осадкой.
Характеристики:
- Проходят через все конструкции от фундамента до кровли
- Ширина: 30–50 мм
- Каждая часть имеет независимый фундамент
Применение: здания на неоднородных грунтах, пристройки.
Сейсмические (антисейсмические) швы
Обеспечивают независимое колебание частей здания при землетрясении.
Характеристики:
- Ширина: 30–150 мм (в зависимости от высоты и сейсмичности)
- Проходят через все конструкции
- Заполняются эластичными материалами
Применение: здания в сейсмоопасных районах.
Изоляционные швы
Отделяют пол от стен, колонн, фундаментов оборудования.
Характеристики:
- Ширина: 10–20 мм
- Заполняются эластичным материалом
- Предотвращают передачу деформаций
Применение: все бетонные полы по периметру.
Правила устройства компенсационных швов
Геометрия секций
Форма карты:
- Оптимально: квадрат или прямоугольник с соотношением сторон не более 1:1,5
- Избегать L-образных, Т-образных и сложных форм
Размеры карт:
| Условия | Максимальный размер |
|---|---|
| Помещения до 30 м² | Без швов (кроме изоляционных) |
| Отапливаемые помещения | 6×6 м (без армирования), 9×9 м (с армированием) |
| Неотапливаемые помещения | 4×4 м — 6×6 м |
| Открытые площадки | 3×3 м — 4×4 м |
Расположение швов
Принципы размещения:
- По осям колонн и стен
- Продолжение швов нижележащих конструкций
- С учётом эксплуатационных нагрузок
- Без острых углов на пересечениях
Ширина швов
Расчётная формула:
[ b = \alpha \times L \times \Delta T + 10 \text{ мм} ]
Где:
- (\alpha) — коэффициент линейного расширения (для бетона: 10×10⁻⁶ 1/°C)
- (L) — длина секции, мм
- (\Delta T) — расчётный перепад температур, °C
Глубина швов
Усадочные швы:
- Минимум: 1/4 толщины плиты
- Оптимально: 1/3 толщины плиты
Температурные швы:
- На всю толщину конструкции
Заполнение компенсационных швов
Без профилей
Герметики:
- Полиуретановые — эластичные, долговечные
- Силиконовые — УФ-стойкие, для наружных работ
- Акриловые — экономичные, для внутренних помещений
Уплотнительные шнуры:
- Вилатерм (пенополиэтилен) — для заполнения глубоких швов
- Бентонитовые шнуры — для гидроизоляции
Недостатки:
- Ограниченная износостойкость
- Необходимость регулярного обслуживания
- Разрушение при колёсных нагрузках
С профилями Deformix
Профили Deformix обеспечивают:
- Защиту кромок от сколов
- Передачу нагрузки через шов
- Долговечность (25–50 лет)
- Эстетичный внешний вид
Серии для компенсационных швов:
| Область применения | Серия | Ширина шва |
|---|---|---|
| Полы с нагрузками | Н 21, Н 44, В 25 | 20–200 мм |
| Полы пешеходные | Н 24, Н 41 | 10–150 мм |
| Стены | С 20, С 35 | 20–350 мм |
| Потолки | 29, 31, 34 | 30–600 мм |
| Фасады | С 21 | 30–120 мм |
Технология устройства
Формирование шва при заливке
- Установка разделительной рейки (металлической или деревянной)
- Заливка бетона
- Удаление рейки после набора прочности
- Установка профиля или герметизация
Нарезка шва
- Определение времени нарезки (6–24 часа после заливки)
- Разметка линий швов
- Нарезка швонарезчиком (глубина 1/4–1/3 толщины)
- Очистка от шлама
- Заполнение или установка профиля

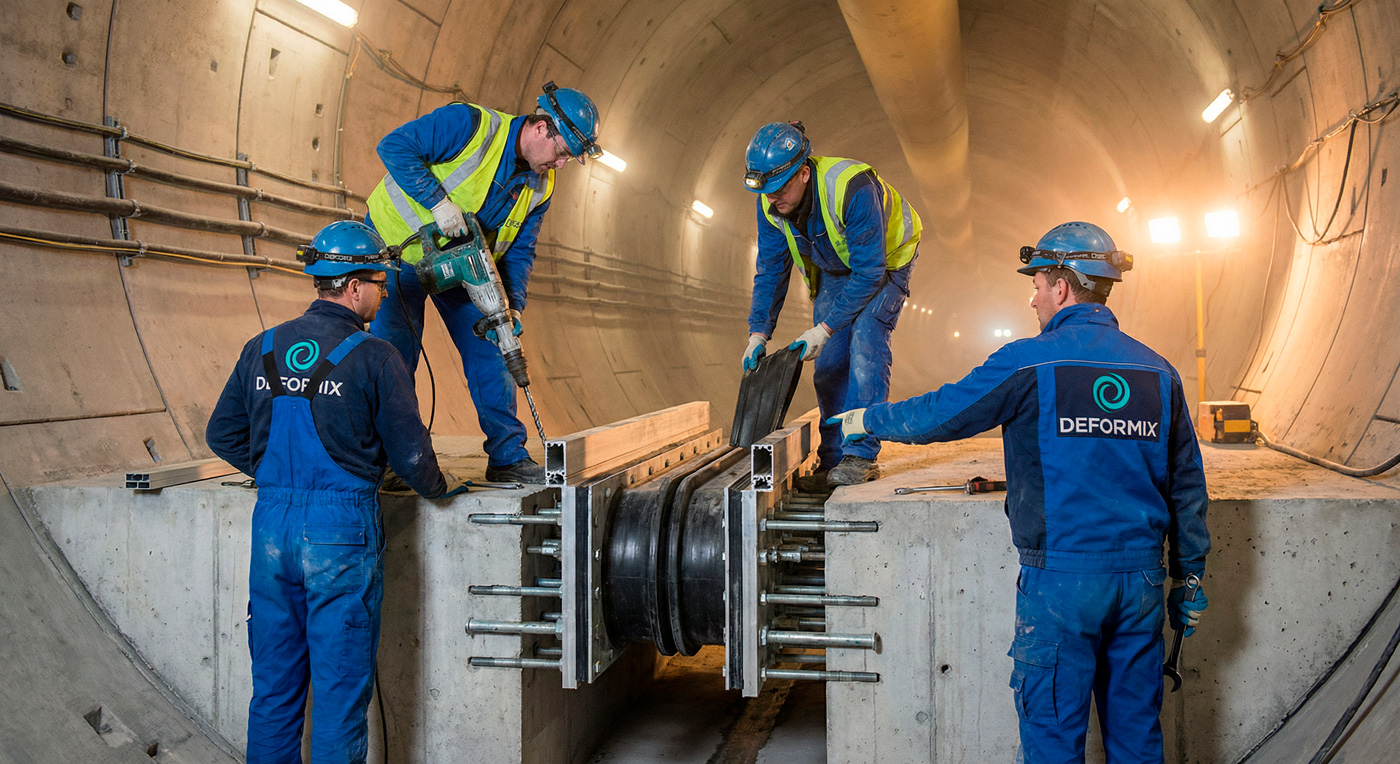

Установка профилей
Закладной метод:
- Установка профиля до заливки бетона
- Фиксация на уровне финишного покрытия
- Бетонирование
Накладной метод:
- Подготовка готового шва
- Крепление профиля дюбелями
- Герметизация примыканий
Обслуживание компенсационных швов
Периодичность осмотра
- В помещениях: 1 раз в год
- На открытом воздухе: 2 раза в год (весна, осень)
- В агрессивных условиях: ежеквартально
Контролируемые параметры
- Состояние заполнителя (герметика, компенсатора)
- Целостность кромок
- Отсутствие мусора и посторонних предметов
- Работоспособность шва (свободное перемещение)
📋 Заключение
Ремонт
- Замена повреждённого герметика
- Восстановление кромок ремонтными составами
- Замена компенсатора профиля
- Полная замена профиля (при критическом износе)
Компенсационные швы с профилями Deformix — надёжное решение для защиты бетонных конструкций от деформаций и обеспечения их долговечности.
