Зачем нужны профили в промышленных полах

Деформационные швы в промышленных полах выполняют несколько функций:

• Компенсация усадки бетона — при твердении бетон уменьшается в объёме, без швов появляются хаотичные трещины
• Температурная компенсация — при перепадах температуры бетонная плита расширяется и сжимается
• Разделение на карты — швы делят пол на независимые секции оптимального размера
• Передача нагрузки — профиль обеспечивает передачу нагрузки между соседними плитами

Профиль защищает кромки шва от разрушения колёсами погрузчиков и складской техники. Незащищённые швы — главная причина преждевременного ремонта промышленных полов.

Типы нагрузок на промышленные полы

При выборе профилей учитывают характер эксплуатации объекта:

Пешеходная нагрузка — офисные и административные зоны на производстве

• Давление: до 0,05 МПа
• Рекомендуемые серии: Н 24

Лёгкий транспорт — электрокары, рохли, лёгкие погрузчики

• Давление: до 0,1–0,5 МПа
• Рекомендуемые серии: Н 41, Н 21

Тяжёлый транспорт — вилочные погрузчики, грузовые автомобили

• Давление: до 1,2 МПа
• Тип колёс: пневматические, цельнолитые, бандажные
• Рекомендуемые серии: Н 21

Особо тяжёлые нагрузки — техника с жёсткими колёсами, производственное оборудование

• Давление: до 2,0–2,5 МПа
• Рекомендуемые серии: Н 44, В 25

Серии профилей Deformix для промышленных полов

Серия Н 21 — основная серия для складов и производств

Профили серии Н 21 — наиболее востребованное решение для промышленных полов с интенсивным движением техники.

Технические характеристики:

• Материал прижимной планки: алюминий
• Материал компенсатора: ТЭП (термоэластопласт)
• Маркировка компенсаторов: К3, К4
• Допустимая нагрузка: до 1,2 МПа
• Ширина шва: от 20 до 200 мм
• Толщина финишного покрытия: от 50 до 75 мм
• Метод монтажа: закладной

Допустимые виды транспорта:

• Пешеходы — высокая интенсивность
• Автобусы
• Грузовые автомобили свыше 12 т
• Техника с пневматическими шинами
• Техника с цельнолитыми шинами

Примеры позиций:

• Deformix Н 21-50/020 — ширина шва 20 мм, закладной монтаж на 50 мм
• Deformix Н 21-50/050 — ширина шва 50 мм, амплитуда сжатия 40 мм, растяжения 80 мм
• Deformix Н 21-50/090 — ширина шва 90 мм, для сейсмических и температурных швов
• Deformix Н 21-50-УГЛ/050 — угловая модификация для стыка «стена-пол»

Серия В 25 (ДШН) — для максимальных нагрузок

Профили серии В 25 разработаны для объектов с экстремальными нагрузками.

Технические характеристики:

• Материал: алюминий
• Компенсатор: резина (повышенная износостойкость)
• Маркировка: Н1
• Допустимая нагрузка: до 2,5 МПа
• Ширина шва: 30–80 мм
• Толщина покрытия: 20–50 мм
• Метод монтажа: закладной

Применение:

• Тяжёлое машиностроение
• Металлургические производства
• Терминалы с контейнерными погрузчиками

Примеры позиций:

• Deformix В 25-20/040 — ширина шва 40 мм
• Deformix В 25-30/070 — ширина шва 70 мм, амплитуда сжатия 25 мм

Серия Н 44 — промышленная серия

Технические характеристики:

• Материал: алюминий
• Компенсатор: алюминий
• Маркировка: А.Т1
• Допустимая нагрузка: до 2,0 МПа
• Ширина шва: 50–90 мм
• Толщина покрытия: 30–70 мм

Особенности:

• Цельноалюминиевая конструкция
• Морозостойкость до -40°C
• Подходит для неотапливаемых складов

Серия Н 41 — для средних нагрузок

Технические характеристики:

• Материал: алюминий
• Компенсатор: алюминий
• Маркировка: А1
• Допустимая нагрузка: до 0,1 МПа
• Ширина шва: 30–105 мм
• Толщина покрытия: 0–50 мм

Применение: цеха с лёгким транспортом, коммерческие склады

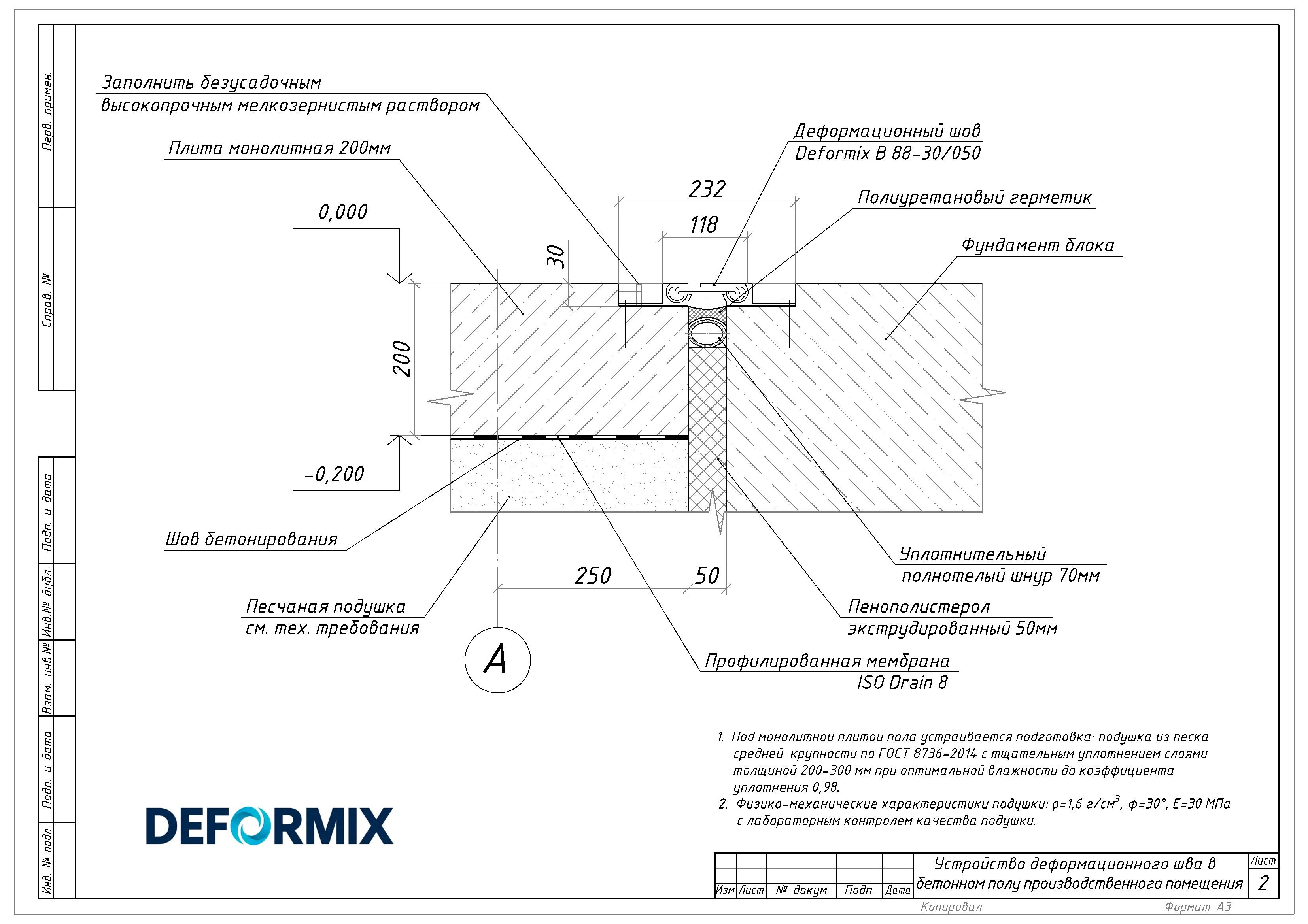

Конструктивные особенности профилей для промышленных полов

Усиленная прижимная планка

Профили серий Н 21 и В 25 имеют усиленные алюминиевые планки, способные выдерживать многократные переезды тяжёлой техники без деформации.

Износостойкий компенсатор

Компенсаторы из ТЭП и резины обеспечивают:

• Амплитуду сжатия: до 45 мм (серия Н 21)
• Амплитуду растяжения: до 80 мм
• Амплитуду сдвига: до 25 мм

Анкерные элементы

Закладной монтаж обеспечивает надёжную фиксацию профиля в толще бетона. Анкеры выдерживают вырывающие нагрузки при работе техники с жёсткими колёсами.

Рекомендации по выбору профилей

Тип объекта	Нагрузка	Серия Deformix
Склад паллетного хранения	Ричтраки, штабелёры	Н 21, В 25
Производственный цех	Погрузчики, оборудование	Н 21, Н 44
Логистический центр	Электрокары, рохли	Н 21, Н 41
Автосервис	Легковые, грузовые авто	Н 21
Пищевое производство	Тележки, лёгкая техника	Н 41, Р 30
Холодильный склад	Погрузчики при -25°C	Н 44, В 25

Монтаж профилей в промышленных полах

Закладной монтаж

Профили устанавливаются перед заливкой бетонной стяжки:

1. Разметка положения швов согласно проекту
2. Установка профилей на временных опорах по уровню
3. Фиксация к арматурному каркасу
4. Заливка бетона с двух сторон
5. Уплотнение и затирка
6. Удаление временных креплений

Требования к установке

• Верхняя кромка профиля — на уровне финишной поверхности
• Отклонение от горизонтали — не более 2 мм на 2 метра
• Зазор между секциями профиля — согласно инструкции производителя

Правильно подобранные и смонтированные профили Deformix обеспечивают надёжную защиту деформационных швов на протяжении всего срока эксплуатации промышленного пола — 25–50 лет без замены.
Статья 5: Гидроизоляционные профили для деформационных швов

Гидроизоляционные профили для деформационных швов

Гидроизоляционные профили — специализированные деформационные швы, обеспечивающие не только компенсацию деформаций, но и полную водонепроницаемость конструкции. Они применяются в подземных паркингах, на эксплуатируемых кровлях, в бассейнах и везде, где деформационный шов пересекает гидроизоляционный контур. Deformix производит серию гидроизоляционных профилей Г 80 (ДПС) для интеграции с ПВХ-мембранами и другими системами гидроизоляции.

Назначение гидроизоляционных профилей

В отличие от стандартных деформационных профилей, гидроизоляционные выполняют две задачи одновременно:

1. Компенсация деформаций — температурных, усадочных, сейсмических
2. Герметизация шва — предотвращение проникновения воды сквозь конструкцию

Это критически важно для объектов, где вода может проникнуть через шов и повредить нижележащие конструкции или помещения.

Области применения

Подземные паркинги

Подземные паркинги — наиболее требовательный объект для гидроизоляционных профилей:

• Перекрытие паркинга находится ниже уровня грунтовых вод
• Деформационные швы проходят через всю толщу конструкции
• Протечки приводят к затоплению паркинга и коррозии арматуры
• Высокие нагрузки от автомобилей

Гидроизоляционные профили Deformix серии Г 80 спаиваются с ПВХ-мембраной подземной гидроизоляции, образуя единый водонепроницаемый контур.

Эксплуатируемые кровли

Плоские и пологие кровли с пешеходным или транспортным движением:

• Кровли торговых центров с парковкой на крыше
• Террасы и эксплуатируемые крыши жилых комплексов
• Стилобаты многофункциональных комплексов

Профили обеспечивают герметичность шва при постоянном воздействии атмосферных осадков и температурных перепадов.

Бассейны и резервуары

• Деформационные швы в чашах бассейнов
• Резервуары для воды
• Очистные сооружения

Мосты и путепроводы

• Деформационные швы в дорожном полотне
• Швы между пролётными строениями

Серия Г 80 (ДПС) — гидроизоляционные профили Deformix

Профили серии Г 80 специально разработаны для объектов, требующих гидроизоляции деформационных швов.

Технические характеристики

Параметр	Значение
Маркировка	(деформационный профиль с гидроизоляцией)
Материал прижимного профиля	Сталь окрашенная по RAL, нержавеющая сталь (SS), оцинкованная сталь (BR)
Материал компенсатора	ТЭП (термоэластопласт)
Маркировка компенсатора	ПС2
Допустимая нагрузка	до 2,1 МПа
Ширина шва	60–70 мм
Амплитуда сжатия	до 15 мм
Амплитуда растяжения	до 50 мм
Амплитуда сдвига	до 55 мм
Метод монтажа	Накладной

Модификации серии Г 80

Deformix Г 80-0/070 — прямой профиль:

• Ширина шва: 60–70 мм
• Ширина профиля: 160 мм
• Метод монтажа: накладной
• Нагрузка: высокая (автобусы, грузовые свыше 12 т)

Deformix Г 80-0-УГЛ/070 — угловой профиль:

• Ширина шва: 60–70 мм
• Ширина профиля: 160 мм
• Метод монтажа: накладной
• Тип: угловой (для стыка «стена-пол»)

Конструкция гидроизоляционного профиля

Профиль Г 80 состоит из следующих элементов:

1. Прижимной профиль (ПП-081-СО) — стальная планка с антикоррозионным покрытием
2. Компенсатор (ПС2-147/070) — эластичный ТЭП-элемент с гидроизоляционными свойствами
3. Гидроизоляционный фартук — для спаивания с ПВХ-мембраной
4. Крепёжные элементы — нержавеющие анкеры и дюбели

Интеграция с ПВХ-мембранами

Ключевая особенность гидроизоляционных профилей — возможность спаивания с ПВХ-мембранами подземной гидроизоляции.

Принцип соединения

Гидроизоляционный фартук профиля выполнен из ПВХ-совместимого материала. При монтаже:

1. ПВХ-мембрана укладывается на конструкцию с заходом на профиль
2. Фартук профиля спаивается с мембраной горячим воздухом
3. Образуется единый водонепроницаемый контур
4. Деформационный шов становится частью гидроизоляционной системы

Совместимость с материалами

Профили Deformix Г 80 совместимы с основными системами подземной гидроизоляции:

• ПВХ-мембраны (ТЕХНОНИКОЛЬ, Sika, Firestone)
• ТПО-мембраны
• Битумно-полимерные материалы (через специальные переходные элементы)

Особенности монтажа

Подготовка основания

1. Формирование деформационного шва в бетонной конструкции
2. Укладка гидроизоляционной мембраны до шва
3. Подготовка поверхности для спаивания

Установка профиля

1. Позиционирование профиля по оси шва
2. Спаивание гидроизоляционного фартука с мембраной
3. Механическое крепление прижимных планок
4. Герметизация примыканий

Контроль качества

• Проверка герметичности сварных швов
• Тестирование на водонепроницаемость
• Контроль надёжности механического крепления

Требования к гидроизоляционным профилям

Водонепроницаемость

Профиль должен обеспечивать полную герметичность при:

• Гидростатическом давлении до 0,5 МПа
• Многократных циклах деформации
• Температурных перепадах от -40°C до +80°C

Долговечность

Срок службы гидроизоляционного профиля должен соответствовать сроку службы здания:

• Подземные паркинги: 50+ лет
• Эксплуатируемые кровли: 25+ лет

Ремонтопригодность

Конструкция профиля должна допускать:

• Замену компенсатора без демонтажа направляющих
• Локальный ремонт гидроизоляции
• Доступ для инспекции

Сравнение с альтернативными решениями

Параметр	Профиль Г 80	Герметик	Гидрошпонка
Амплитуда деформаций	До 55 мм	До 10 мм	До 20 мм
Нагрузка	До 2,1 МПа	Низкая	Низкая
Ремонтопригодность	Высокая	Низкая	Очень низкая
Долговечность	50+ лет	5–10 лет	25+ лет
Совместимость с ПВХ	Да	Нет	Частичная

Гидроизоляционные профили Deformix серии Г 80 — оптимальное решение для подземных паркингов и эксплуатируемых кровель, сочетающее высокую нагрузочную способность, надёжную гидроизоляцию и долговечность.

Примеры применения

Профили Deformix Г 80 применяются на объектах:

• Подземные паркинги жилых комплексов
• Многоуровневые паркинги торговых центров
• Эксплуатируемые кровли офисных зданий
• Стилобаты многофункциональных комплексов
• Террасы и благоустроенные кровли

Правильно подобранные и смонтированные гидроизоляционные профили обеспечивают надёжную защиту от протечек на протяжении всего срока эксплуатации здания.
